Jaka dylatacja między płytkami a panelami – sprawdzone zasady na lata

Różnica poziomów między płytkami a panelami potrafi zepsuć najlepszą aranżację. Trzeszczenie, odstające krawędzie, woda wlewająca się pod panele. Jedno źle dobrane połączenie i cała podłoga zaczyna pracować wbrew tobie. Poniżej konkretny przepis na trwałe, równe i estetyczne przejście, z dokładnymi wymiarami, materiałami oraz normami, które regulują to, co pod stopami.

• Różnica poziomów a dylatacja jak wyrównać podłoże pod panele i płytki
• Listwa progowa czy bezprogowe połączenie paneli z płytkami
• Dylatacja przy panelach winylowych SPC w kuchni i łazience
• Najczęstsze błędy przy łączeniu płytek z panelami i jak ich uniknąć
• Checklista łączenia paneli z płytkami krok po kroku

Różnica poziomów a dylatacja jak wyrównać podłoże pod panele i płytki

Zanim położysz pierwszą listwę, musisz rozwiązać dwa problemy naraz: różnicę wysokości i szczelinę dylatacyjną. Płytki klejone na zaprawę mają zwykle 8-12 mm grubości wraz z klejem. Panele laminowane startują od 6 mm, ale z podkładem akustycznym osiągają 9-11 mm. Winylowe SPC to zazwyczaj 4-6 mm bez podkładu. Te liczby decydują, czy uda się uzyskać zero progu, czy konieczna będzie listwa.

Przy małych różnicach, do 3 mm, wystarczy masa samopoziomująca o grubości warstwy 1-5 mm. Cienka warstwa wyrównuje płaszczyznę i nie obciąża stropu (masa ma ciężar około 1500-1700 kg/m³ przy warstwie 1 mm daje 1,5-1,7 kg/m²). Przy różnicy 4-10 mm lepiej sprawdza się wylewka dwupoziomowa z zaprawy cementowej zbrojonej włóknem, klasy C16/20 wg PN-EN 13813. Powyżej 10 mm wchodzimy już w lekkie betony lub płyty XPS pokryte warstwą sczepną.

Standardowa dylatacja: ile milimetrów zostawić

Panele laminowane i winylowe pracują termicznie. Współczynnik rozszerzalności liniowej laminatu wynosi około 0,5-0,8 × 10⁻⁵ /K, winylu SPC 2,5-3,0 × 10⁻⁵ /K. Przy 8 metrach bieżących podłogi i skoku temperatury 20 K laminat „rośnie" o nieco ponad 1 mm, winyl o blisko 5 mm. Dlatego szczelina obwodowa przy ścianach ma 8-10 mm, a dylatacja w polu podłogi co 8-10 m oraz w progach 8-10 mm.

Dylatację między płytkami a panelami wypełnia się korkiem kompensacyjnym, silikonem sanitarnym elastycznym (moduł sprężystości E ≈ 0,3-0,5 MPa) albo specjalnym sznurem dylatacyjnym z pianki PE o średnicy dopasowanej do szczeliny. Korek sprężysty wytrzymuje ruch ±20% szerokości i nie żółknie, silikon lepiej znosi wodę w strefach mokrych.

Poziomowanie podłoża to nie kaprys. Wspomniana masa samopoziomująca wylewana na wylewkę cementową daje powierzchnię o odchyleniu ≤ 2 mm na łacie 2 m, co mieści się w tolerancji producentów paneli (zwykle ≤ 3 mm/2 m). Przekroczenie tej wartości grozi rozszczelnieniem clicków w panelach laminowanych i trwałym odkształceniem paneli winylowych SPC.

Listwa progowa czy bezprogowe połączenie paneli z płytkami

Bezprogowe przejście daje efekt jednej, ciągłej podłogi. Warunek jest jeden: różnica poziomów nie może przekraczać 1 mm, a szczelina dylatacyjna musi mieścić się w przedziale 5-10 mm i być wypełniona materiałem kompensującym ruch. Realnie bez listwy uda się połączyć panele winylowe SPC o grubości 4-5 mm z płytkami o identycznej wysokości klejenia.

Gdy różnica poziomów wynosi 2 mm lub więcej, wchodzi listwa progowa. Na rynku dominują profile aluminiowe anodowane (grubość 1,2-1,8 mm), profile PVC elastyczne, profile drewnopodobne z okleiną HPL oraz profile typu T do bezprogowych łączeń z ukrytym klipsem. Listwa nie musi zakrywać szczeliny może ją estetycznie wykończyć, jednocześnie chroniąc krawędź panela przed uszkodzeniem mechanicznym.

Dobór listwy do konkretnej sytuacji

Profile aluminiowe najlepiej sprawdzają się w strefach intensywnego użytkowania (hol, kuchnia). Wytrzymują nacisk do 1200 N/mm², nie odkształcają się pod meblami na kółkach i nie żółkną. Profile PVC są tańsze (orientacyjnie 18-35 zł/mb wobec 45-90 zł/mb za aluminium), ale twardość mają niższą około 70-80 Shore'a D i po 5-7 latach w miejscach nasłonecznionych mogą się odbarwić.

Profile drewnopodobne z okleiną HPL imitują strukturę panela, dzięki czemu zlewają się z podłogą wizualnie. Wymagają jednak precyzyjnego cięcia pod kątem i kleju montażowego MS-polimer. Profile typu T pozwalają ukryć dylatację 10-22 mm i regulują się śrubą imbusową, więc drobne ruchy paneli są kompensowane bez widocznych szczelin.

Kiedy nie stosować listwy aluminiowej? W pokojach dziecięcych i sypialniach z ogrzewaniem podłogowym wodnym o niskiej temperaturze (≤ 28°C na powierzchni) aluminium szybko przewodzi ciepło i przy nagłym kontakcie staje się nieprzyjemnie chłodne. W tych strefach lepiej spisuje się profil T z tworzywa lub drewnopodobny.

Profile schodowe i kątowe montuje się tam, gdzie panele łączą się z płytkami na schodach lub uskokach. Kątownik schodowy aluminiowy 25 × 25 mm lub 40 × 40 mm przykręca się kołkami rozporowymi co 20-25 cm, a następnie panele wsuwa w jego rowek. Rozwiązanie eliminuje ryzyko wyłamania krawędzi panela pod obciążeniem stopą.

Dylatacja przy panelach winylowych SPC w kuchni i łazience

Panele winylowe SPC (stone polymer composite) są wodoodporne w 100%, ale ich krawędzie już nie. Woda dostająca się pod panel przez nieszczelną dylatację nie wysycha sama brak paroprzepuszczalności zamienia podłogę w zamkniętą misę. Dlatego w kuchni i łazieniec dylatacja między płytkami a panelami wymaga innego traktowania niż w salonie.

W strefach mokrych sprawdza się silikon sanitarny z atestem PZH, najlepiej klasy premium z dodatkiem środka grzybobójczego. Silikon nakłada się na zagruntowany korek dylatacyjny lub bezpośrednio w szczelinę na głębokość minimum 5 mm. Ruch dopuszczalny to ±25% szerokości spoiny, czyli przy szczelinie 8 mm można nią skompensować ruch 2 mm w każdą stronę.

Uszczelnienia i profile kątowe w mokrych strefach

Przy panelach winylowych SPC z systemem click producenci często zalecają Click Guard woskową emulsję nakładaną na pióro i wpust panela przed kliknięciem. Nie zastępuje ona uszczelnienia obwodowego, ale ogranicza wnikanie wilgoci przez mikroszczeliny w zamku. W praktyce Click Guard trwale obniża nasiąkliwość krawędzi do poziomu poniżej 2% w ciągu 24 h.

Profile kątowe z uszczelką EPDM sprawdzają się przy połączeniach pod kątem 90° między panelami a brodzikiem lub wanną. Uszczelka kompresuje się o 30% swojej grubości i przejmuje drobne ruchy wanny podczas kąpieli (wania akrylowa 170 × 80 cm ugina się o 1-2 mm pod obciążeniem 80 kg). Bez uszczelki krawędź panela SPC przy wannie pęka w ciągu 2-3 lat.

Wybór paneli w strefie mokrej ma znaczenie. Tanie laminowane panele o nasiąkliwości krawędzi powyżej 18% (norma EN 13329: klasa ≤ 18%) pęcznieją przy pierwszym zalaniu wodą. Panele wodoodporne laminowane mają rdzeń HDF o nasiąkliwości ≤ 8% i krawędź pokrytą woskiem lub żywicą. Winylowe SPC są tu bezkonkurencyjne: nasiąkliwość bliska zeru, ale wymagają klejenia do podłoża w pomieszczeniach narażonych na duże wahania temperatur (np. ogrzewanie podłogowe elektryczne 35-40°C).

Najczęstsze błędy przy łączeniu płytek z panelami i jak ich uniknąć

Pierwszy grzech: brak dylatacji między panelami a płytkami. Panele laminowane bez szczeliny przy ścianie i przy połączeniu z płytkami zaczynają „stać na baczność" po pierwszym sezonie grzewczym. Wystarczy 6-8 mm luzu, by przy 8-metrowym ciągu laminat miał gdzie pracować. Bez tego klik rozrywa się po 12-18 miesiącach.

Drugi błąd: twarda fuga cementowa w szczelinie dylatacyjnej. Spoina cementowa nie ma elastyczności i po 3-5 cyklach termicznych pęka. Drobne ruchy paneli przenoszą się na płytki i powodują odspajanie narożników. Dlatego w szczelinie dylatacyjnej stosuje się wyłącznie materiały elastyczne: korek, silikon, piankę PE.

Trzeci problem: brak uszczelnienia przy panelach winylowych SPC w kuchni. Woda z rozlanego garnka potrafi w ciągu godziny wsiąknąć pod panel przez niezabezpieczoną dylatację. Konsekwencja czarny ślad pleśni pod panelem po kilku miesiącach i konieczność demontażu całej podłogi w strefie mokrej.

Czwarty grzech: źle dobrany profil przejściowy. Profil zbyt niski przy panelach 8 mm wystaje ponad powierzchnię i tworzy próg, o który potykają się domownicy. Profil zbyt wysoki z kolei „wisi" nad panelem i zbiera kurz w szczelinie. Prawidłowo dobrany listwa ma wysokość identyczną z panelem, ewentualnie niższą o 0,5 mm, by zapewnić płynne przejście.

Piąty błąd: łączenie paneli z płytkami bez wyrównania podłoża. Masa samopoziomująca wylana na nierówną wylewkę tylko powtarza jej profil. Trzeba najpierw zlokalizować górki i dołki łatą 2 m, zaznaczyć je, a potem frezować lub skuwać górki przed wylaniem masy. Tolerancja 3 mm na 2 m to maksimum dla większości paneli.

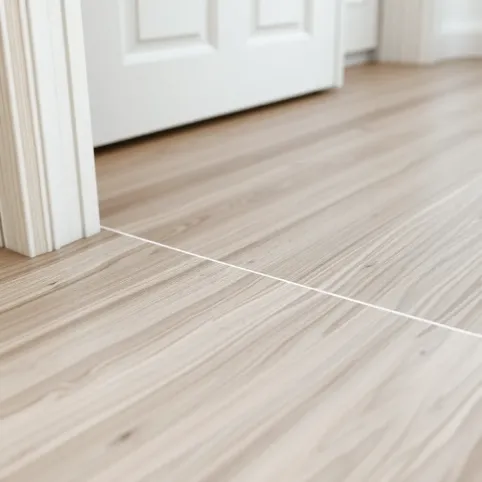

Szósty problem: brak dylatacji w drzwiach. Przejście z płytek w holu na panele w pokoju bez szczeliny dylatacyjnej w progu skutkuje wybrzuszeniem paneli przy ościeżnicy. Dlatego pod drzwiami zostawia się 8-10 mm szczeliny i maskuje ją listwą progową lub progiem ukrytym.

Siódmy błąd: klejenie paneli laminowanych na stałe do podłoża w strefie mokrej. Panele laminowane nie są przeznaczone do klejenia ich system click opiera się na ruchomej podłodze pływającej. Klej uniemożliwia kompensację ruchów termicznych i prowadzi do wybrzuszeń przy każdym cyklu grzewczym.

Checklista łączenia paneli z płytkami krok po kroku

Krok 1. Zmierz różnicę poziomów łatą 2 m i poziomicą laserową. Zapisz wartości w milimetrach decydują o wyborze metody wyrównania.

Krok 2. Wyrównaj podłoże. Przy różnicy do 3 mm użyj masy samopoziomującej 1-5 mm, przy 4-10 mm wylewki cementowej zbrojonej włóknem. Przy większych różnicach wybierz suchy jastrych lub warstwę XPS z szlichtą.

Krok 3. Wyznacz szczeliny dylatacyjne. Przy ścianach 8-10 mm, w progach drzwi 8-10 mm, w polu podłogi co 8-10 m. W strefach mokrych szczelina minimum 10 mm.

Krok 4. Wypełnij dylatację korkiem sprężystym (strefy suche) lub silikonem sanitarnym (strefy mokre). Sznur PE wkładaj na głębokość szczeliny, a silikon nakładaj warstwą 5-8 mm.

Krok 5. Ułóż płytki z zachowaniem poziomu. Kontroluj łatą 2 m co 1 m². Zaprawa klejowa minimum C2TE wg PN-EN 12004 dla płytek wielkoformatowych.

Krok 6. Ułóż panele w kierunku prostopadłym do dylatacji. Zostaw 8-10 mm luzu przy płytkach i ścianach. Winylowe SPC w ogrzewaniu podłogowym klej na całej powierzchni klejem MS-polimer.

Krok 7. Zamontuj listwę progową lub profil T. Aluminium i PVC na kołki rozporowe co 25 cm, profile drewnopodobne na klej montażowy MS-polimer.

Krok 8. Uszczelnij silikonem sanitarnym krawędź listwy przy płytkach w kuchni i łazience. Silikon nakładaj pod kątem 45°, by woda spływała po powierzchni, nie pod listwę.

Źródła i normy

Wymiary dylatacji i tolerancje podłoża oparto na normie PN-EN 13813 (podkłady podłogowe na bazie spoiw), PN-EN 13329 (panele laminowane wymagania), PN-EN ISO 10545 (płytki ceramiczne metody badań) oraz wytycznych PN-EN 16354 (podkłady pod panele podłogowe). Klasyfikację ogniową materiałów reguluje Eurokod 1 (PN-EN 1991-1-1) w zakresie obciążeń użytkowych podłóg (kategoria A: 1,5-2,0 kN/m² dla budynków mieszkalnych).

Wytyczne producentów paneli winylowych SPC dotyczące dylatacji w ogrzewaniu podłogowym opierają się na normie PN-EN 1264 (ogrzewanie podłogowe wodne) oraz raportach technicznych ITB (Instytut Techniki Budowlanej, www.itb.pl). Zalecenia dotyczące szczelności w strefach mokrych zgodne z PN-EN 1062 (powłoki ochronne) oraz instrukcjami ITB nr 397/2009.

Ciężary objętościowe materiałów podłogowych i mas samopoziomujących pochodzą z kart technicznych producentów oraz katalogów materiałów budowlanych (Materiały Budowlane, www.materials.pl). Informacje o rozszerzalności cieplnej paneli laminowanych i winylowych zaczerpnięto z normy ISO 23993 oraz danych katalogowych producentów europejskich dostępnych w serwisie www.bauen-imbau.de.
