Jak podłączyć panel solarny krok po kroku bez stresu

Masz panel na stole, regulatory i akumulator w kartonie, a w głowie jedno pytanie: od czego zacząć, żeby nic nie spalić i nie zrobić sobie krzywdy. Dobrze, że tu jesteś, bo schemat podłączenia panelu solarnego to nie jest wiedza tajemna, ale faktycznie diabeł tkwi w kolejności kabli i w jednym detalu, który potrafi zniszczyć drogi sprzęt w ułamku sekundy. Wszystko, co za chwilę przeczytasz, bazuje na realnych instalacjach wykonywanych przez certyfikowanych instalatorów z uprawnieniami SEP i UDT oraz na obowiązujących normach PN-EN 62548 i PN-EN 61724. Zanim jednak przejdziesz do praktyki, spędź minutę na kontekście: ceny prądu w taryfie G11 w 2025 roku przekroczyły 0,62 zł/kWh, a w segmencie balkonowym pojawiła się realna alternatywa dla prosumentów, bo od 2022 roku obowiązuje net-billing w miejsce starych opustów. To zmienia rachunek ekonomiczny każdej decyzji, którą zaraz podejmiesz.

• Zanim podłączysz panel solarny: trzy rzeczy, które musisz wiedzieć
• Złącza MC4 i prawidłowa polaryzacja panelu
• Schemat podłączenia: kolejność, która chroni sprzęt
• Jaki regulator ładowania do paneli wybrać PWM czy MPPT
• Najczęstsze błędy przy podłączaniu panelu solarnego
• Akumulator: LiFePO4 wypiera AGM, ale nie wszędzie
• Kiedy ten tekst nie wystarczy: ograniczenia prawne i techniczne
• Kosztorys przykładowy: trzy warianty w złotych
• Konserwacja i eksploatacja zimowa

Zanim podłączysz panel solarny: trzy rzeczy, które musisz wiedzieć

Najwięcej awarii w domowych instalacjach nie wynika z kiepskiego panelu, tylko z pośpiechu i pominięcia etapu planowania. Zanim sięgniesz po klucz, zrób audyt własnych oczekiwań: czy chcesz zasilać domek letniskowy, kampera, czy obniżyć rachunek za prąd w mieszkaniu na piętrze trzecim. To determinuje dobór komponentów w takim stopniu, w jakim determinuje go kąt nachylenia dachu.

Druga kwestia to moc. Panele monokrystaliczne o mocy 450 W generują w polskich warunkach realne 320-370 kWh rocznie, a polikrystaliczne 280-320 kWh. Różnica 15% wydaje się niewielka, ale w skali 10 lat daje prawie 5 tys. zł więcej przy obecnych cenach energii. Jeśli planujesz pokryć zapotrzebowanie 3-osobowej rodziny zużywającej rocznie 3 500 kWh, potrzebujesz minimum 9 paneli po 450 W, czyli zestaw 4 kWp, nie 3 kW jak często sugerują sprzedawcy.

Trzecia sprawa to formalności. Instalacja off-grid do 800 W na balkonie nie wymaga zgłoszenia do operatora sieci dystrybucyjnej (OSD), ale musi spełniać normę PN-EN 62124 dla systemów autonomicznych oraz posiadać zabezpieczenie przed prądem zwrotnym. Przy mocy 800-50 000 W mikronstalacja podlega zgłoszeniu do OSD, a powyżej 50 kW wymaga projektu i kierownika budowy z uprawnieniami. Te progi zmieniły się w 2022 roku i wiele poradników wciąż podaje stare wartości.

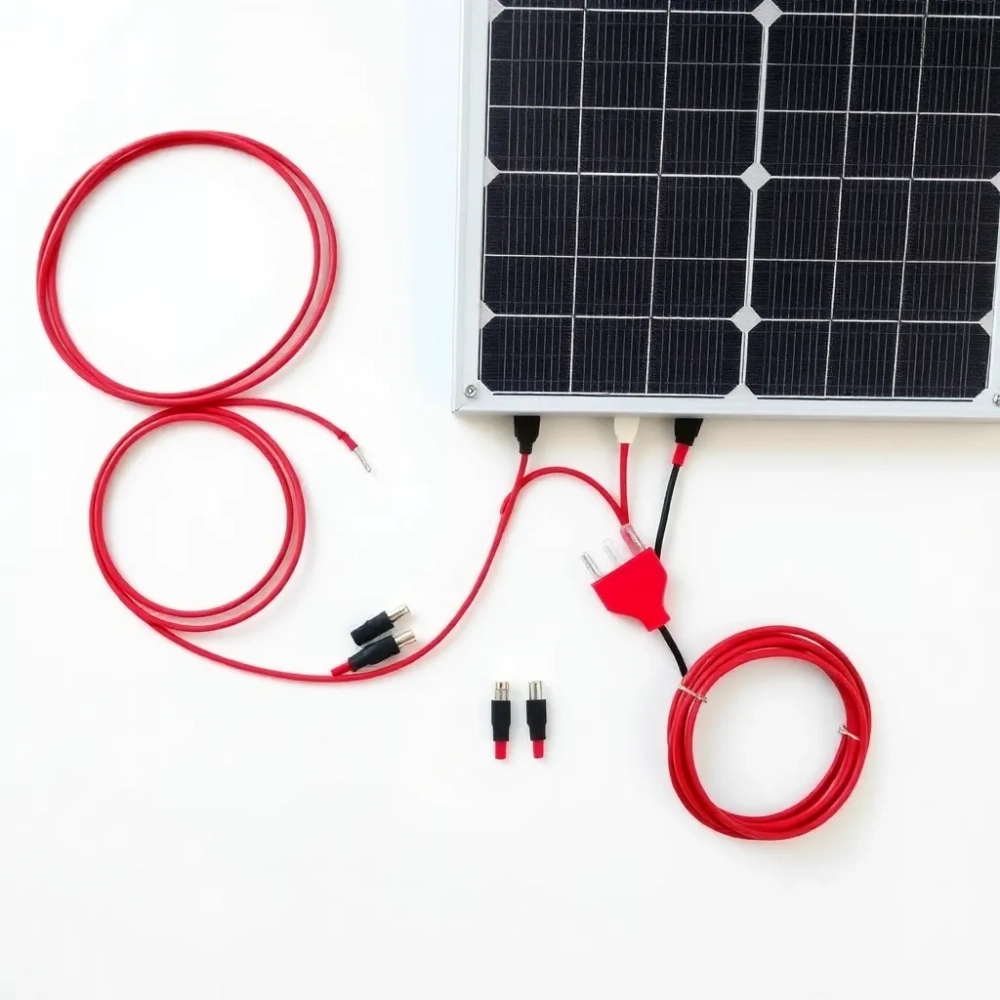

Złącza MC4 i prawidłowa polaryzacja panelu

Złącza MC4 to standard branżowy od ponad dekady, ale wciąż widzę spalenia styków spowodowane zbyt płytkim wsunięciem wtyczki. Działają na zasadzie zatrzasku z uszczelką: metalowy pin wchodzi do gniazda, a gumowa uszczelka dociska obudowy tak, by IP67 było faktycznie szczelne, a nie deklarowane na pudełku. Niewłaściwe połączenie oznacza, że do wnętrza dostaje wilgoć, na pinie rośnie warstwa tlenku miedzi, rezystancja rośnie, a w najgorszym razie iskrzenie kończy się łukiem elektrycznym przy prądzie zwarcia 12-14 A.

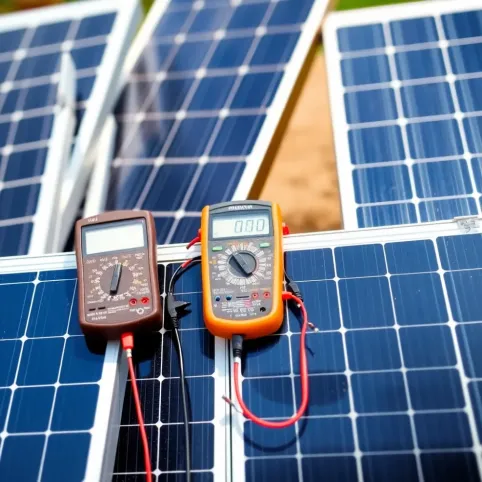

Polaryzację oznacza się kolorem: czerwony to plus, czarny minus. Producenci w 99% przypadków stosują ten schemat, ale w tanich panelach no-name zdarza się odwrotka. Zanim podłączysz cokolwiek, weź miernik cęgowy lub zwykły multimetr i zmierz napięcie obwodu otwartego (Voc). Typowy panel 450 W ma Voc około 41 V, a prąd zwarcia Isc w granicach 13,5 A. Jeśli miernik pokazuje wartość ujemną, zamień przewody przy panelu, a nie przy regulatorze, bo fabryczne oznaczenia są ważniejsze niż twoje lokalne poprawki.

Klucz zaciskowy do MC4 to kolejny element, którego nie można zastąpić kombinerkami. Prawidłowe zaciśnięcie wymaga siły 50-60 N na ramieniu dźwigni, a śrubokręt dynamometryczny z momentem 2,5 Nm zamyka temat raz na zawsze. Po zaciśnięciu sprawdź opór przejścia: dobre połączenie ma poniżej 0,5 mΩ. Wszystko powyżej 2 mΩ to grzanie się styku pod obciążeniem i potencjalny pożar izolacji w ciągu kilku tygodni eksploatacji.

Schemat podłączenia: kolejność, która chroni sprzęt

Sekwencja ma znaczenie fizyczne, nie tylko estetyczne. Akumulator magazynuje energię, więc jego podłączenie jako pierwsze daje regulatorowi punkt odniesienia napięcia. Odwrotna kolejność, czyli najpierw panel, potem akumulator, powoduje skoki napięcia na wejściu PV, które potrafią uszkodzić elektronikę MPPT w ciągu sekund. Regulator, który widzi napięcie akumulatora 12,8 V, automatycznie ustawia parametry ładowania dla konkretnego typu ogniw i dopiero wtedy otwiera tranzystory MOSFET dla strony panelowej.

Schemat blokowy wygląda następująco: panel fotowoltaiczny → bezpiecznik DC (wartość 1,25 × Isc) → regulator ładowania PWM lub MPPT → akumulator (przez bezpiecznik topikowy) → inwerter (opcjonalnie) → odbiorniki 230 V lub 12 V DC. Każdy element tego łańcucha musi być zabezpieczony oddzielnie, a przewody muszą mieć przekrój dobrany do długości i prądu, nie tylko do prądu. Zasada jest prosta: spadek napięcia na kablu nie powinien przekraczać 3% napięcia nominalnego, inaczej straty rosną wykładniczo wraz ze spadkiem natężenia.

Dla przykładu: kabel solarny 4 mm² przy prądzie 10 A i długości 10 m (20 m w obie strony) daje spadek 0,8 V, czyli 6,7% przy systemie 12 V. To za dużo. Konieczny jest przekrój 6 mm², a przy 15 m już 10 mm². Te liczby wynikają wprost z rezystywności miedzi 0,0172 Ω·mm²/m i prawa Ohma, nie z tabelek producenta, które czasem upraszczają rachunek.

Jaki regulator ładowania do paneli wybrać PWM czy MPPT

PWM (modulacja szerokości impulsu) to prosty kontroler, który włącza i wyłącza połączenie panel-akumulator z częstotliwością kilkuset herców, utrzymując napięcie akumulatora na poziomie Voc panelu. Sprawność energetyczna waha się od 65 do 80%, bo panel pracuje w punkcie poniżej swojego MPP (maksymalnego punktu mocy). Sprawdza się w małych systemach 12 V do 200 W, gdzie różnica w uzysku nie przekracza kilkunastu złotych rocznie, a cena regulatora jest trzykrotnie niższa niż MPPT.

MPPT (śledzenie maksymalnego punktu mocy) to algorytm, który co kilka milisekund skanuje charakterystykę prądowo-napięciową panelu i dobiera optymalne napięcie robocze. Sprawność sięga 92-98%, a w warunkach częściowego zacienienia różnica sięga nawet 30% dziennego uzysku. Typowy kontroler MPPT 20 A kosztuje 350-550 zł, ale zwraca się w instalacjach powyżej 400 W, gdzie panel ma Voc 30-45 V, a akumulator pracuje przy 12 V. Bez MPPT te dodatkowe wolty po prostu zamieniają się w ciepło na tranzystorach kluczujących.

Wybór zależy od skali, nie od budżetu na zakupy. System 100 W na balkon zasilający 3 lampki LED i ładowarkę do telefonu spokojnie obejdzie się regulatorem PWM za 120 zł. Instalacja 1,5 kWp na domek letniskowy wymaga MPPT, bo w przeciwnym razie tracisz 25% energii w najdroższych godzinach słonecznych, czyli wtedy, gdy akumulator mógłby się ładować najszybciej.

Najczęstsze błędy przy podłączaniu panelu solarnego

Pomijanie bezpiecznika między akumulatorem a regulatorem to grzech numer jeden. Akumulator litowo-żelazowo-fosforanowy (LiFePO4) dostarcza prąd zwarcia rzędu 3 000 A, a AGM 800-1 200 A. Jedna pomyłka przy odwrotnej polaryzacji i przewód 10 mm² paruje jak bezpiecznik, tyle że zamiast chronić obwód, niszczy wszystko dookoła: regulatory, okablowanie, a w skrajnych przypadkach zapala izolację. Bezpiecznik topikowy 32 A dla systemu 12 V/20 A kosztuje 8 zł i montuje się go w odległości 20 cm od bieguna akumulatora.

Łączenie paneli o różnych parametrach w jeden string to kolejny błąd. Panel 450 W i panel 350 W w połączeniu szeregowym pracują w punkcie MPP słabszego, czyli tracisz 22% mocy nominalnej silniejszego. W połączeniu równoległym prąd się sumuje, ale napięcie się nie podnosi, więc regulator MPPT nie ma zakresu do optymalizacji. Rozwiązanie to osobne stringi z osobnymi wejściami MPPT (większość kontrolerów ma dwa wejścia) lub rezygnacja z łączenia w ogóle.

Brak kompensacji temperatury akumulatora to błąd, który zabija ogniwa po cichu. Napięcie ładowania AGM zmienia się o −5 mV/°C na ogniwo, czyli dla 12 V akumulatora to 30 mV na każdy stopień. W lecie pod maską silnika kampera akumulator ma 60°C, a regulator ładuje go napięciem zimowym 14,4 V, co w przeliczeniu daje 14,8 V na ogniwo. To przyspieszone starzenie i utrata pojemności o 15-20% rocznie. Czujnik temperatury (zwykle termistor NTC 10 kΩ) kosztuje 15 zł i podłącza się go do dedykowanego zacisku w regulatorze.

Zbyt długie przewody MC4 to z kolei błąd estetyczno-elektryczny. Każde 10 m kabla 4 mm² to 0,86 V spadku przy 10 A. Instalatorzy DIY często ciągną 15 m od dachu do piwnicy, dodają 5 m zapasu na montaż i nagle mają 40 m obwodu, czyli 3,4 V straty. Rozwiązaniem jest skrzynka przyłączeniowa na dachu lub większy przekrój kabla (6-10 mm²) z złączem MC4 przy module inwertera.

Akumulator: LiFePO4 wypiera AGM, ale nie wszędzie

LiFePO4 oferuje 3 000-6 000 cykli przy 80% głębokości rozładowania, podczas gdy AGM wytrzymuje 500-800 cykli przy 50% DoD. Różnica jest kolosalna, ale cena litu jest wciąż 2,5-3 razy wyższa za kilowatogodzinę pojemności. Dla instalacji cyklicznej, codziennie rozładowywanej i ładowanej (dom, kamper, łódka), LiFePO4 zwraca się w 4-6 lat. Dla rezerwowego zasilania, gdzie akumulator pracuje 20 razy w roku, AGM wciąż ma sens ekonomiczny.

Nie łącz ogniw LiFePO4 z AGM w jednym banku. Napięcia ładowania są różne (14,4 V vs 14,8 V dla AGM), a wewnętrzna rezystancja też się różni o rząd wielkości. Wspólny bank oznacza, że BMS litu odcina prąd przy 10 V (ochrona ogniw), a AGM jest jeszcze w połowie pojemności. W praktyce jeden obieg zamyka się za wcześnie, drugi się przeładowuje, oba umierają w ciągu dwóch sezonów.

Dobór pojemności opiera się na wzorze: zużycie dzienne (Wh) × 1,5 = pojemność akumulatora (Wh). Współczynnik 1,5 uwzględnia sprawność ładowania (90%), głębokość rozładowania (80% dla litu, 50% dla AGM) i rezerwę na dni pochmurne. Dla kampera zużywającego 400 Wh dziennie akumulator LiFePO4 powinien mieć minimum 600 Wh, czyli około 50 Ah przy 12 V.

Kiedy ten tekst nie wystarczy: ograniczenia prawne i techniczne

Mikroinstalacja powyżej 800 W w budynku mieszkalnym wymaga zgłoszenia do OSD za pośrednictwem portalu przyłączeniowego. Procedura trwa od 30 do 90 dni, a operator ma prawo zażądać projektu przy mocy powyżej 6,5 kWp. Koszt przyłączenia mikroinstalacji prosumenckiej do 50 kW wynosi 0 zł od 2022 roku, ale wymiana licznika na dwukierunkowy bywa płatna (do 200 zł) w zależności od operatora. Net-billing rozlicza nadwyżki po średniej ważonej ceny rynkowej z miesiąca, która w 2025 roku oscyluje wokół 0,42 zł/kWh. To mniej niż taryfa G11, więc okres zwrotu z inwestycji wydłużył się o 2-3 lata w porównaniu ze starym systemem opustów.

Instalacja na balkonie wymaga zgody wspólnoty lub spółdzielni, jeśli balkon jest częścią wspólną. W praktyce sądy coraz częściej uznają, że montaż panelu balkonowego nie ingeruje w konstrukcję budynku, ale zmienia jego wygląd, więc uchwała wspólnoty jest konieczna. Brak zgody grozi nie tylko konfliktem sąsiedzkim, ale też obowiązkiem demontażu na koszt właściciela mieszkania.

Łączenie instalacji off-grid z on-grid za pomocą hybrydowego inwertera wymaga zgłoszenia do OSD nawet przy mocy 1 kWp. Falownik hybrydowy (np. typu grid-tie z funkcją backup) w trybie wyspowym pracuje jak klasyczny off-grid, ale w chwili synchronizacji z siecią staje się źródłem energii oddawanym do OSD. Bez umowy i licznika dwukierunkowego jest to nielegalne i podlega karze administracyjnej do 5 000 zł.

Kosztorys przykładowy: trzy warianty w złotych

Zestaw balkonowy ma najniższy koszt za kilowat, ale jego moc jest ograniczona przepisami do 800 W. Powyżej tej granicy wchodzisz w tryb mikronstalacji prosumenckiej, który wymaga zgłoszenia, ale daje dostęp do net-billingu i rozliczenia nadwyżek. Zwrot z inwestycji balkonowej przy cenach 2025 roku to 6-8 lat, off-gridowej 9-12 lat (bez eksportu energii), hybrydowej 8-10 lat.

Przekroje kabli i ich dobór warto zaplanować przed zakupem, bo zmiana po fakcie oznacza kucie ścian lub wymianę trasy kablowej. Dla systemu 12 V/30 A na dystansie 5 m wystarczy 6 mm², ale przy 10 m już 10 mm², a przy 20 m konieczne jest przejście na 24 V lub 48 V po stronie DC, by zredukować prąd i straty. To fundamentalna zasada projektowania systemów off-grid: podnoś napięcie, zanim podniesiesz przekrój kabla.

Konserwacja i eksploatacja zimowa

Panele monokrystaliczne tracą 0,3-0,5% mocy rocznie w wyniku degradacji ogniw (LID i PID), więc po 25 latach mają jeszcze 80-82% mocy początkowej. Czyszczenie szkła hartowanego z pyłu i liści co 6 miesięcy zwiększa uzysk o 3-5%, szczególnie na terenach miejskich i rolniczych. Używaj miękkiej szczotki i wody destylowanej, nie detergentów, bo te niszczą antyrefleksyjną powłokę szkła.

Akumulator LiFePO4 zimą traci pojemność: przy −20°C jego dostępna energia spada do 60%, a ładowanie poniżej 0°C bez funkcji grzania powoduje trwałą degradację ogniw. Dlatego w kamperach i łodziach akumulatory litowe montuje się w izolowanych skrzynkach z matą grzewczą 12 V lub w ogrzewanym wnętrzu. W instalacjach stacjonarnych problem nie istnieje, bo akumulator stoi w piwnicy lub garażu.

Coroczny przegląd powinien obejmować pomiar napięcia obwodu otwartego każdego panelu, sprawdzenie momentu dokręcenia zacisków MC4 (luzy powstają od wibracji wiatrowej), test bezpieczników oraz weryfikację parametrów ładowania w regulatorze. To 60 minut pracy, które może wykryć degradację zanim stanie się kosztowną awarią.

Gotowość do montażu oznacza, że wiesz, dlaczego każdy kabel idzie tam, gdzie idzie, a nie tylko że „tak jest na filmie". Jeśli po przeczytaniu tego tekstu umiesz wskazać Voc swojego panelu, prąd zwarcia akumulatora i spadek napięcia na zaplanowanej trasie kablowej, jesteś gotowy. Reszta to precyzja i spokój przy zaciskaniu pierwszego złącza MC4.

Aktualizacja: październik 2025. Ceny komponentów i stawek energii mogą się zmieniać; sprawdź aktualną taryfę swojego OSD przed zakupem.

Źródła danych i norm: PN-EN 62548:2016 (wymagania dla instalacji PV), PN-EN 62124:2007 (systemy autonomiczne), PN-EN 61730 (bezpieczeństwo modułów PV), ustawa z dnia 20 lutego 2015 r. o odnawialnych źródłach energii (Dz.U. 2015 poz. 478 z późn. zm.), ustawa z dnia 17 grudnia 2021 r. o zmianie ustawy o OZE (net-billing, Dz.U. 2021 poz. 2373), taryfy OSD publikowane na stronach operatorów (pgedystrybucja.pl, tauron-dystrybucja.pl, energa-operator.pl), dane rynkowe z portalu PVGIS (re.jrc.ec.europa.eu/pvgis) oraz średnioważone ceny RDN publikowane przez PSE (pse.pl).
