Jak podłączyć dwa panele fotowoltaiczne i nie stracić uzysków

Dwa źle połączone panele potrafią zjeść 20-30% rocznego uzysku, a ich właściciel dowie się o tym dopiero przy pierwszym rachunku za prąd. Samo podłączenie dziś jest proste, bo większość modułów ma złącza MC4 kompatybilne z każdym falownikiem. Problem zaczyna się wtedy, gdy trzeba wybrać między połączeniem szeregowym, równoległym albo mieszanym, dobrać liczbę modułów do zakresu MPPT albo wymieszać panele od różnych producentów. Za chwilę przejdziesz przez mechanikę tych trzech wariantów, wzór na napięcie stringu w nocy mroźnej i realne konsekwencje finansowe siedmiu najczęstszych błędów przy łączeniu paneli fotowoltaicznych.

• Jak dobrać liczbę paneli w stringu do zakresu MPPT falownika
• Najczęstsze błędy przy podłączaniu dwóch paneli, które kosztują tysiące złotych

Łączenie szeregowe, równoległe czy mieszane co lepiej sprawdzi się w Twojej instalacji?

Sposób połączenia dwóch paneli to nie kwestia gustu, lecz fizyki półprzewodników, na których opiera się każdy moduł PV. W ogniwie krzemowym foton wybija elektron z pasma walencyjnego do pasma przewodzenia, a powstały prąd płynie od warstwy n do warstwy p. Pojedyncze ogniwo daje około 0,5-0,7 V, dlatego producent łączy ich kilkadziesiąt szeregowo już wewnątrz panelu, żeby uzyskać napięcie robocze rzędu 30-50 V. Gdy teraz łączysz dwa gotowe moduły, decydujesz tylko, co zrobić z dwoma parametrami: napięciem i prądem.

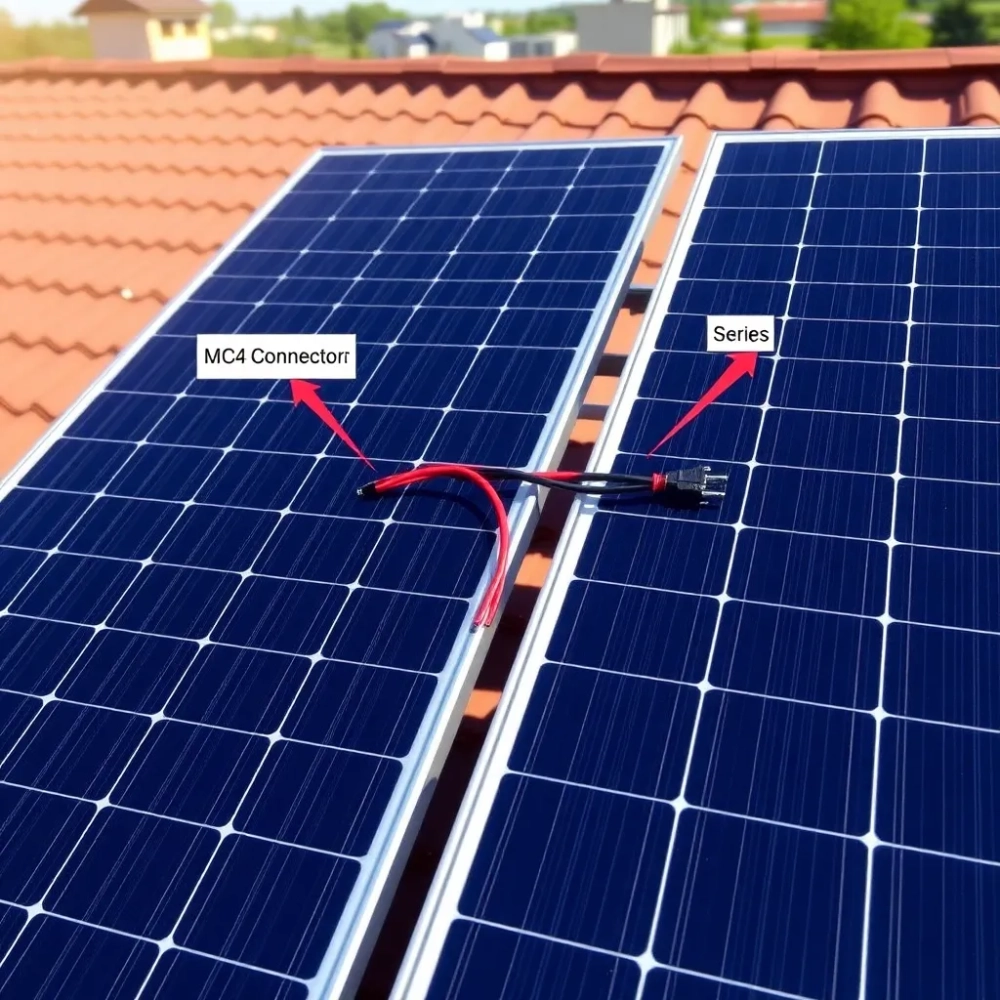

Połączenie szeregowe oznacza, że plus pierwszego panelu idzie do minusa drugiego. Napięcia się sumują, a prąd zostaje ten sam. Przy dwóch modułach 50 V i 5 A w sznurze dostajesz 100 V i 5 A. Po stronie mocy wynik się zgadza (500 W), ale cały string pracuje z prądem najsłabszego ogniwa w cieniu jednego panela drugi musi czekać, aż diody obejściowe odetną zacienione sekcje. Dlatego szereg świetnie działa na dachu jednospadowym bez komina i anteny, a tragicznie pod koroną rosnącej lipy.

Połączenie równoległe działa odwrotnie: plus do plusa, minus do minusa. Napięcie zostaje 50 V, ale prąd rośnie do 10 A. To samo 500 W, lecz rozłożone na grubsze kable i wyższe ryzyko łuku elektrycznego przy zbyt cienkim przewodzie. Równoległy układ wybacza częściowe zacienienie, bo każdy moduł pracuje niezależnie od sąsiada, choć w praktyce diody blokujące w skrzynce przyłączeniowej i tak wymuszają pewne ograniczenia. Mieszany wariant, zwany też kombinowanym, daje najlepszy balans, ale wymaga świadomego projektu i zwykle dodatkowych zabezpieczeń nadprądowych.

Najczęstszy błąd przy łączeniu równoległym to zastosowanie kabla o przekroju dobranym do wariantu szeregowego. Prąd 10 A wymaga przewodu minimum 4 mm² w instalacjach domowych, a przy dłuższych trasach do 6 mm², bo inaczej grzeje się złącze MC4, topnieje izolacja i pojawia się ryzyko pożaru. Szereg toleruje cieńsze kable, bo prąd jest niższy, ale za to napięcie potrafi przekroczyć 1000 V DC w dłuższych stringach, co wymaga certyfikowanego okablowania solarnego podwójnie izolowanego (klasa II wg PN-EN 50618).

Porównanie trzech metod w jednym miejscu

Jak widać z tabeli, nie istnieje wariant bez wad. Szereg jest najtańszy w okablowaniu, ale wrażliwy na cień. Równoległy toleruje zacienienie, lecz wymaga droższych kabli i bezpieczników. Mieszany daje pole do optymalizacji, ale tylko wtedy, gdy projektant policzył rozpływ prądów i napięć w każdej gałęzi osobno. Dla typowej instalacji 10 kW na dachu z kominem po stronie południowej najczęściej wybiera się dwa stringi po pięć modułów w równoległym układzie, bo komin zacienia jeden panel przez dwie godziny dziennie, a rozbicie na dwa MPPT-y chroni resztę instalacji.

Jak dobrać liczbę paneli w stringu do zakresu MPPT falownika

Falownik nie jest łakomym kotem, który wchłonie każde napięcie. Każde urządzenie ma trzy wartości graniczne: napięcie maksymalne dopuszczalne na wejściu DC, zakres napięcia MPPT, w którym moduł śledzi punkt mocy maksymalnej, oraz napięcie startowe, poniżej którego falownik w ogóle się nie uruchamia. W 2026 roku typowy falownik jednofazowy o mocy 3,6 kW akceptuje do 600 V DC, pracuje w MPPT między 80 a 550 V i startuje od około 70 V. Wartości te znajdziesz w karcie katalogowej, najczęściej na drugiej stronie, w tabeli "DC Input".

Kluczowy wzór, który musisz zapamiętać, to wyliczenie napięcia stringu w skrajnie niskiej temperaturze. Moduł fotowoltaiczny zachowuje się odwrotnie niż człowiek: zimą pracuje lepiej, bo napięcie obwodu otwartego rośnie. Producent podaje Voc w warunkach STC (25°C), ale w polską noc zimową ogniwo potrafi mieć -10°C, a w Tatrach nawet -25°C. Współczynnik temperaturowy Voc wynosi zwykle -0,27%/°C do -0,32%/°C, co oznacza, że przy spadku o 35°C napięcie wzrośnie o około 10%. Wzór wygląda tak:

W praktyce instalatorzy zostawiają margines bezpieczeństwa rzędu 10-15%, bo normy PN-EN 50549 i PN-EN 61730 wymagają, by napięcie maksymalne stringu nie przekraczało 80% wartości znamionowej izolacji kabla. Druga strona medalu to minimalne napięcie robocze w upalny dzień. Gdy moduł nagrzeje się do 70°C, napięcie spada o kolejne 10-12%. Dwa panele szeregowo przy 70°C dadzą około 88 V, a falownik z progiem MPPT 80 V jeszcze ruszy, ale jeśli dołożysz trzeci moduł zacieniony rano, cały string zejdzie poniżej progu i instalacja nie włączy się do południa.

Optymalizatory mocy i mikroinwertery rozwiązują ten problem, bo śledzą punkt MPPT każdego panelu osobno. W układzie z optymalizatorem nie musisz już pilnować napięcia stringu, bo urządzenie samo podnosi napięcie wyjściowe do poziomu wymaganego przez falownik. Płacisz jednak 150-400 zł za każdy optymalizator, co przy 10 panelach daje 1500-4000 zł dodatkowego kosztu. Dla instalacji powyżej 8 kW z kilkoma zacienieniami taki wydatek zwraca się w 3-5 lat dzięki wyższym uzyskom.

Łączenie paneli różnych producentów kiedy to bezpieczne, a kiedy zabije Ci wydajność

Mieszanie modułów od różnych producentów to jeden z najczęstszych grzeszków polskich instalatorów w 2018-2022 roku, gdy ceny paneli gwałtownie spadały i hurtownie sprzedawały co popadnie. Mechanizm problemu leży w niedopasowaniu krzywych prądowo-napięciowych. Każdy panel ma w punkcie MPP nieco inne napięcie i prąd. Po połązeniu szeregowym płynie prąd najsłabszego ogniwa, a po połączeniu równoległym napięcie dyktuje najsłabszy moduł. W obu przypadkach moc całego łańcucha spada, czasem o 8-15%, choć na pierwszy rzut oka instalacja wygląda identycznie.

Bezpiecznie łączyć moduły możesz wtedy, gdy spełnione są cztery warunki jednocześnie. Po pierwsze, różnica w natężeniu prądu zwarcia (Isc) nie przekracza 5%. Po drugie, różnica w napięciu obwodu otwartego (Voc) mieści się w granicach 3%. Po trzecie, panele mają tę samą liczbę ogniw (60, 72 lub 144 half-cell). Po czwarte, ich charakterystyka termiczna (współczynnik temperaturowy mocy) jest zbliżona w granicach 0,05%/°C. W praktyce oznacza to łączenie paneli z tej samej półki technologicznej, np. dwóch partii monokrystalicznych PERC od jednego dostawcy.

Mikroinwertery i optymalizatory mocy znoszą te ograniczenia niemal całkowicie, bo śledzą MPPT osobno dla każdego modułu. W systemie z mikroinwerterami pod dachem możesz mieć panele monokrystaliczne 2022, polikrystaliczne 2018 i nowiutkie TOPCon 2026, a każdy pracuje na swoje maksimum. Jedyny warunek techniczny to zgodność napięcia wyjściowego mikroinwertera (zwykle 230 V AC) z siecią domową oraz suma mocy mikroinwerterów nieprzekraczająca mocy przyłączeniowej budynku. Pamiętaj przy tym, że każdy mikroinwerter to osobne urządzenie z własną gwarancją, więc awaria jednego nie wyłącza całej instalacji, lecz naprawa wymaga wejścia na dach.

Najczęstsze błędy przy podłączaniu dwóch paneli, które kosztują tysiące złotych

Lista grzechów głównych zaczyna się od pozornie niewinnego zaniedbania, a kończy na pożarze dachu. Każdy z siedmiu poniższych błędów zdarza się regularnie w polskich instalacjach, a ich finansowe konsekwencje sięgają od kilkuset do kilkunastu tysięcy złotych rocznie. Warto je poznać, zanim ekipa montażowa wejdzie na dach, bo po fakcie naprawa bywa trzykrotnie droższa niż prawidłowy montaż.

Błąd 1: Brak obliczeń napięcia stringu w skrajnej temperaturze. Skutek: w mroźną noc napięcie otwartego obwodu przekracza napięcie maksymalne falownika, a elektroniczne zabezpieczenie wyłącza inwerter. Koszt: wymiana falownika 4000-9000 zł po dwóch sezonach zimowych.

Błąd 2: Użycie kabla solarnego o pojedynczej izolacji. Skutek: przy wilgoci i starzeniu się izolacji pojawia się prąd upływu, a zabezpieczenie różnicowo-prądowe wybija cały dom. Koszt: diagnostyka 1500 zł + wymiana okablowania 2500 zł.

Błąd 3: Łączenie paneli o różnym prądzie maksymalnym bez optymalizatorów. Skutek: spadek mocy 10-18%, strata roczna 600-1200 zł z tytułu niższych uzysków. W 10-letniej perspektywie to 6000-12000 zł.

Błąd 4: Brak bezpieczników stringowych w układzie równoległym. Skutek: zwarcie w jednym panelu powoduje przepływ prądu zwrotnego z pozostałych modułów, co prowadzi do przegrzania skrzynki przyłączeniowej i w skrajnych przypadkach pożaru. Koszt zdarzenia: od wymiany skrzynki (800 zł) po odbudowę dachu (dziesiątki tysięcy złotych).

Błąd 5: Niedokręcone złącza MC4. Skutek: rezystancja styku rośnie, złącze grzeje się do 80°C, topnieje obudowa, pojawia się łuk elektryczny. Detektory AFCI w nowoczesnych falownikach wykryją problem i odłączą instalację, ale starsze inwertery mogą tego nie zauważyć. Koszt: wymiana złącza i okablowania 600 zł, w razie pożaru ubezpieczyciel odmówi wypłaty bez protokołu AFCI.

Błąd 6: Pominięcie detektora łuku elektrycznego AFCI w 2026 roku. Nowe normy PN-EN 50549-1:2023 wprowadzają obowiązek zabezpieczenia AFCI w instalacjach powyżej 3 kW na dachach palnych. Brak tego modułu to nie tylko ryzyko pożaru, ale też utrata gwarancji paneli oraz odmowa wypłaty odszkodowania. Koszt modułu AFCI: 400-900 zł.

Błąd 7: Nieprawidłowe uziemienie ram paneli. Skutek: w trakcie burzy piorun indukuje napięcie w ramie aluminiowej, które niszczy złącza i elektronikę falownika. Koszt wymiany elektroniki: 3000-7000 zł, a ochrona (odgromnik klasy I+II) kosztuje 1500-3000 zł przy instalacji.

Checklista przed oddaniem instalacji do użytku

• Napięcie Voc każdego stringu zmierzone miernikiem w pełnym słońcu i zapisane w protokole
• Prąd Isc każdego stringu zmierzony i porównany z katalogiem (tolerancja ±5%)
• Rezystancja izolacji kabli DC powyżej 1 MΩ na każdym biegunie
• Ciągłość przewodu ochronnego PE od rozdzielnicy do ram paneli
• Działanie detektora AFCI przetestowane sztucznym łukiem
• Klucz dynamometryczny użyty do dokręcenia złączy MC4 momentem 2,5-3 Nm
• Polaryzacja sprawdzona dwukrotnie (przed podłączeniem do falownika i po)
• Zdjęcie termowizyjne instalacji w pełnym słońcu po 2 godzinach pracy

Przy dwóch panelach sprawa wydaje się banalna, ale mechanika stoi za nią ta sama co przy farmie o mocy 1 MW. Gdy planujesz powiększenie instalacji o kolejne moduły za rok lub dwa, wybierz dziś falownik z rezerwą mocy DC rzędu 20-30%. W 2026 roku realne uzyski w pierwszym roku pracy dla instalacji 10 kW w centralnej Polsce to 950-1050 kWh na każdy zainstalowany kWp, a spadek mocy wynosi 0,4% rocznie dla paneli TOPCon (i ok. 0,5% dla starszych PERC). Te liczby warto znać, bo pozwalają zweryfikować obietnice sprzedawcy i wykryć błędy montażowe, zanim rachunek za prąd zacznie rosnąć zamiast maleć.
