Jaka długość okapu dachu dwuspadowego? Praktyczny poradnik

Stała długość okapu a stała wysokość murłaty co wybrać?

Zanim linia okapu pojawi się na rysunku, trzeba rozstrzygnąć fundamentalną kwestię: co ma pozostać niezmienne przy różnych kątach nachylenia połaci dachu dwuspadowego sam wysięg liczony w rzucie, czy rzędna górnej krawędzi murłaty. To pozornie drobny wybór, który przesądza o geometrii koszy, o kształcie lukarn, a w dachach łamanych o wysokości ścian kolankowych. Decyzja podjęta na etapie koncepcji odbija się potem echem w każdym następnym detalu, od grubości wieńca po głębokość okapu w planie.

• Stała długość okapu a stała wysokość murłaty co wybrać?
• Profil połaci w projektowaniu okapu krok po kroku
• Metoda graficzna wyznaczania okapu bez profilu
• Najczęstsze błędy przy okapach dachu dwuspadowego
• Mini studium przypadku: dach T z lukarną spadki 38°/52°

Konsekwencje dla konstrukcji bywają pomijane, a to właśnie one rozstrzygają o wyborze. Wariant ze stałą murłatą wymusza precyzyjne wykonanie wieńców na tej samej rzędnej z tolerancją ±10 mm, bo każdy milimetr w górę lub w dół przekłada się na zmianę okapu o 2-4 mm w rzucie (zależnie od kąta). Przy dachu łamanym ze ścianą kolankową różnica staje się jeszcze bardziej odczuwalna: ściana kolankowa o wysokości 110 cm przy połaci górnej 38° i dolnej 22° wymaga korekty o około 15-20 cm w jednym z wariantów, w przeciwnym razie okap na ścianie kolankowej zacznie „falować".

Przy stałej długości okapu wyzwaniem staje się natomiast kosz dachowy. Krokwie dwóch sąsiednich połaci o różnych spadkach (np. 38° i 52°) tworzą w koszu załamanie, które trzeba rozwiązać albo przez profil połaci, albo ręcznie w metodzie graficznej w obu przypadkach długość okapu dachu dwuspadowego w miejscu styku wymaga indywidualnego przeliczenia.

Oba warianty mają też wymiar ekonomiczny. Przy stałym wysięgu łatwiej zamawiać kontrłaty, łacenia i podsufitkę powtarzalny moduł upraszcza logistykę na budowie. Stała murłata oszczędza czas cieślom na etapie montażu pierwszej warstwy krokwi, lecz później generuje więcej pracy przy koszach i lukarnach.

Który wariant wybrać, gdy połacie różnią się kątem o więcej niż 8-10 stopni? W takiej sytuacji stała rzędna murłaty oznacza, że wysięg na stromej połaci skróci się o 30-40 cm w porównaniu z łagodną połaścią. To zwykle za dużo, by uzyskać spójny detal. W domach z dachem łamanym z lukarnami lub w układach T, gdzie dochodzi połać nadrzędna i podrzędna, lepszą bazą jest stała długość okapu profil połaci robi wtedy resztę automatycznie.

Profil połaci w projektowaniu okapu krok po kroku

Gdy dach ma więcej niż dwie symetryczne połacie, okap wyznacza się inaczej niż linijką na rysunku. Definiuje się profil połaci obiekt CAD, który przechowuje kąt nachylenia, okap w planie, nadzacios krokwi oraz wszystkie punkty charakterystyczne powiązane z tą połaścią. Zmiana kąta w profilu pociąga za sobą automatyczną korektę linii okapu w rzucie i w przekroju, co eliminuje ręczne przeliczanie koszy w arkuszu kalkulacyjnym.

Krok pierwszy to zdefiniowanie profilu osobno dla każdej połaci. W środowisku CAD programu do konstrukcji drewnianych ścieżka wygląda następująco: Profil połaci → Nowy profil → Połać główna. W oknie dialogowym podaje się kąt nachylenia, materiał (np. drewno C24), rozstaw krokwi i przede wszystkim wartość okapu w planie, czyli długość wysięgu liczoną od lica ściany do końca krokwi w rzucie z góry. Wartość tę wpisuje się w milimetrach; typowo mieści się w przedziale 400-800 mm dla budynków mieszkalnych, choć w rejonach górskich dopuszcza się nawet 900-1000 mm, by ochronić elewację przed zsuwającym się śniegiem.

Krok drugi to uzupełnienie detali profilu. W zakładce Detale profilu definiuje się między innymi szerokość nadzaciosu, grubość kontrłaty i wysokość łaty. Bez tych danych obiekt pozostaje „szkieletowy" i nie przeniesie informacji do dalszych modułów obliczeniowych. Pola w kolumnie Dane są edytowalne (kąt, okap w planie, materiał), pola w kolumnie Wyniki (np. długość krokwi, pole przekroju) przeliczają się automatycznie.

Krok trzeci bywa pomijany i generuje późniejsze błędy w koszach. Wartość rzędna okapu (wysokość jego dolnej krawędzi nad poziomem odniesienia) nie jest przechowywana w profilu połaci znajduje się w danych budynku lub w ustawieniach kondygnacji. Trzeba ją przenieść ręcznie lub przez odniesienie, inaczej profil „zapomni", na jakiej wysokości leży. Po przeniesieniu wartości parametru okap w planie w samym profilu można skasować, jeśli projekt docelowo ma bazować na stałej wysokości murłaty. Wpisuje się wówczas wymiar w pionie, a program sam wyliczy wysięg dla każdego kąta.

Krok czwarty, kluczowy przy dachu dwuspadowym z lukarnami lub przy styku połaci nadrzędnej z podrzędną, to wybranie, która połać jest nadrzędna. W module Hierarchia połaci ustala się, która z nich „rządza" geometrią okapu w miejscu styku. Najczęściej wybiera się wariant połać nadrzędna wyznacza okap wtedy druga połać (np. daszek nad wejściem) dopasowuje się do jej linii. Wariant odwrotny sprawdza się, gdy połać podrzędna jest wyraźnie mniejsza i detaluje się ją niezależnie, np. przy lukarnie.

Krok piąty to modyfikacja kąta i obserwacja, jak program przelicza styki. Po zmianie kąta jednej z połaci z 38° na 52° okap w rzucie zmieni się o około 18-22 cm (przy stałej rzędnej). W widoku 3D widać natychmiast, czy kosz domyka się czy rozchyla. Jeśli rozchyla się powyżej 5 mm w rzucie, trzeba skorygować nadzacios krokwi koszowej lub wprowadzić dodatkowy element pośredni tzw. krokiew koszową skróconą.

Krok szósty, często traktowany po macoszemu, to weryfikacja w widoku 2D i 3D jednocześnie. Profil połaci potrafi poprawnie policzyć geometrię, a mimo to wizualnie zdradzić błąd np. gdy krokiew wystaje ponad okap o 4 cm w jednym z narożników, co przy więźbie opartej na MNO (murlata, narożnik, okap) tworzy nierówny sznur gzymsowy. Widok 3D pozwala to wychwycić przed przekazaniem projektu cieślom.

Metoda graficzna wyznaczania okapu bez profilu

Nie zawsze pod ręką jest program z modułem profili połaci. Na etapie szybkiego szkicu koncepcyjnego, przy nietypowej geometrii albo w trakcie rozmowy z inwestorem metoda graficzna daje odpowiedź w ciągu pięciu minut, bez odpalania komputera. Wymaga ołówka, linijki, kątownika i kartki milimetrowej.

Schemat postępowania wygląda tak: rysujemy przekrój poprzeczny przez połać nadrzędną (tę o większym kącie) i zaznaczamy jej wysunięcie okapu poza murłatę. Z punktu zbiegu murłaty z krokwią prowadzimy linię pod kątem połaci podrzędnej (mniejszym) w dół, aż przetnie się z przedłużeniem linii okapu nadrzędnego. Odległość od tego przecięcia do lica ściany to właśnie szukany wysięg połaci podrzędnej.

Kiedy warto sięgnąć po tę metodę zamiast po profil połaci? Przede wszystkim przy bardzo wczesnym projektowaniu, gdy nie ma jeszcze modelu 3D. Świetnie sprawdza się też w rozmowie z klientem szkic na kartce jest bardziej przekonujący niż ekran monitora. Pomaga przy geometrii nieortogonalnej (trójkątne lukarny, daszki w narożnikach), której programy CAD nie obsługują standardowo.

• Zalety: szybkość, brak konieczności posiadania licencji programu, łatwość wytłumaczenia inwestorowi.
• Ograniczenia: brak automatycznej propagacji zmiany kąta, ryzyko błędu rysunkowego ±5-10 mm, brak powiązania z obliczeniami statycznymi.

W praktyce metodę graficzną traktuje się jako backup i jako narzędzie kontrolne. Po jej zastosowaniu warto zweryfikować wynik w programie, zwłaszcza gdy któraś z połaci przekracza 8 metrów. Przy takich rozpiętościach błąd 10 mm na rysunku oznacza potem na budowie widoczne nierówności okapu, które trudno już poprawić bez demontażu łat.

Dokładność rysunku można zwiększyć, stosując podziałkę 1:50 zamiast 1:100. Połać o kącie 22° ma tangens 0,404 przeliczenie tego na milimetry wymaga wygodnej podziałki. Dodatkowo warto narysować dwa przekroje (przez środek i przez narożnik), bo w narożniku okap zawsze wychodzi inaczej niż w środku ściany mówią o tym doświadczeni cieśle i warto im wierzyć.

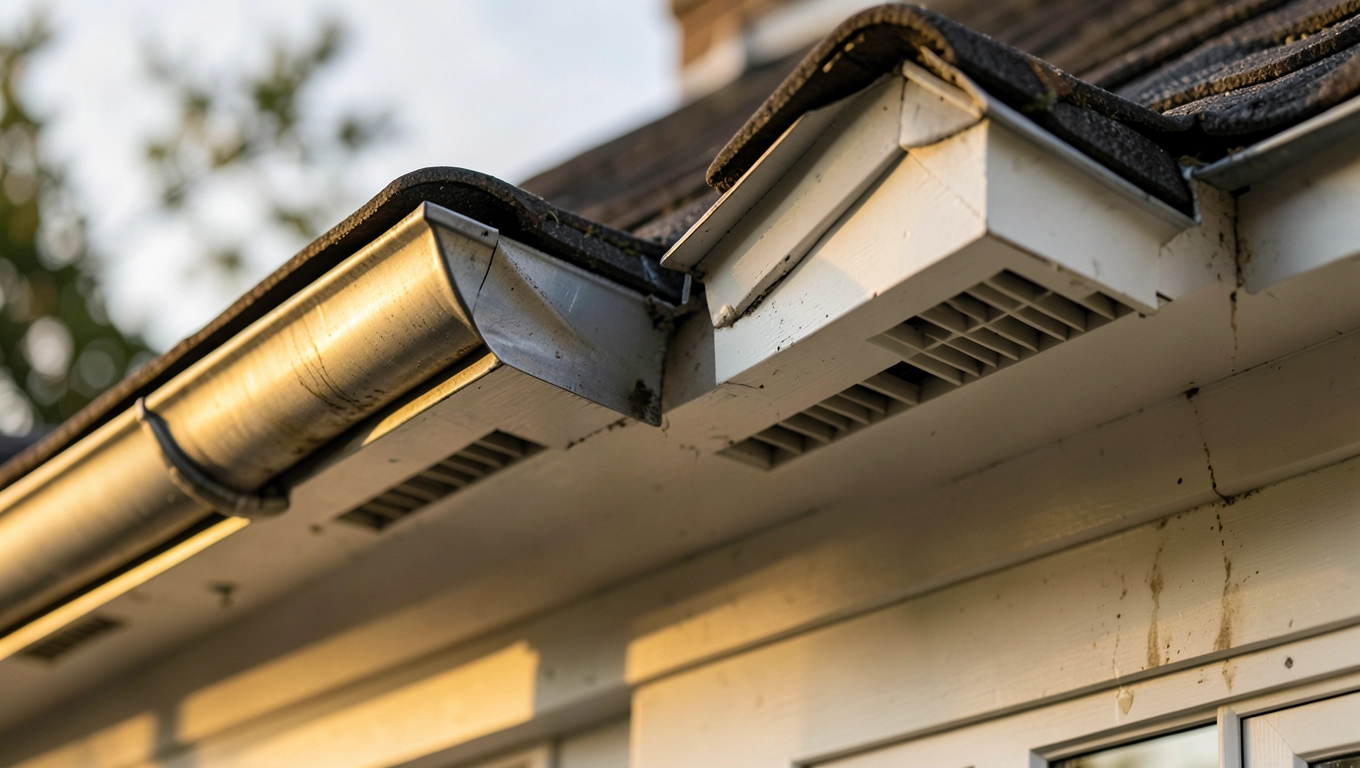

Najczęstsze błędy przy okapach dachu dwuspadowego

Wieloletnia obserwacja projektów i placów budów pokazuje, że błędy przy okapach dachu dwuspadowego powtarzają się z zaskakującą regularnością. Wynikają po części z pośpiechu, po części z przekonania, że okap to „tylko ozdobnik", a nie element konstrukcyjny i ochronny zarazem. Poniżej pięć przypadków, które pojawiają się najczęściej.

Błąd 1: Pomylenie okapu w rzucie z okapem w przekroju. Projektant wpisuje 600 mm, cieśla odmierza 600 mm w rzucie, a klient oczekuje 600 mm widocznego wysięgu pod sufitem. Przy kącie 38° rzeczywisty wysięg liczony wzdłuż krokwi wynosi już 760 mm, ale rzędna dolnej krawędzi okapu sytuuje się 460 mm poniżej murłaty i to właśnie tę wartość widać z dołu. Warto zawsze pytać o parametr rzędna okapu, nie tylko o długość okapu dachu dwuspadowego w rzucie.

Błąd 2: Kosz zaprojektowany „na styk" bez krokwi koszowej skróconej. Gdy dwie połacie o kątach 38° i 52° schodzą się w koszu, ich krokwie zbiegają się w jednym punkcie a raczej powinny, lecz bez korekty geometrycznej mijają się o 30-80 mm. Efekt: woda z jednej połaci leje się za drugą, podsypka się wymywa, a po dwóch zimach blacha w koszu zaczyna rdzewieć od wewnątrz. Rozwiązanie to krokiew koszowa skrócona i dobry dobór nadzaciosu koszowego minimum 80 mm poza oś kosza.

Błąd 3: Brak uwzględnienia okapu w obliczeniach statycznych. Wysięg okapu zmienia moment zginający krokwi w murłacie. Przy 800 mm wysięgu i obciążeniu śniegiem 1,2 kN/m² (wartość charakterystyczna dla Polski środkowej wg PN-EN 1991-1-3) moment na podporze rośnie o około 25-35% w porównaniu z krokwią bez okapu. Zbyt wąski przekrój krokwi w murłacie zaczyna pękać wzdłuż włókien po pięciu, siedmiu latach.

Błąd 4: Zbyt krótki wysięg w strefie wiatrowej. W rejonach odsłoniętych (otwarte pola, pobliże zbiorników wodnych) okap krótszy niż 400 mm przy połaci 30° przestaje spełniać funkcję ochronną już przy wietrze 20 m/s. Krople deszczu uderzają w elewację pod kątem i woda wnika w styk okładziny z cokołem. W takich lokalizacjach normy oraz instrukcje producentów elewacji wentylowanej zalecają 600-800 mm, a dla budynków powyżej dwóch kondygnacji nawet 1000 mm.

Błąd 5: Okap nieuwzględniony w długości krokwi zamawianej na tartaku. Długość zamówieniowa krokwi to najczęściej suma: odległość od kalenicy do murłaty (w rzucie), podzielona przez cosinus kąta, plus nadzacios wzdłuż krokwi. Brakujące 10-15 cm w zamówieniu oznacza konieczność docinki na budowie a każda docinka to osłabienie przekroju o około 5% nośności. Tartak zwykle dodaje 5% zapasu, ale to za mało, gdy pominięto cały wysięg.

Mini studium przypadku: dach T z lukarną spadki 38°/52°

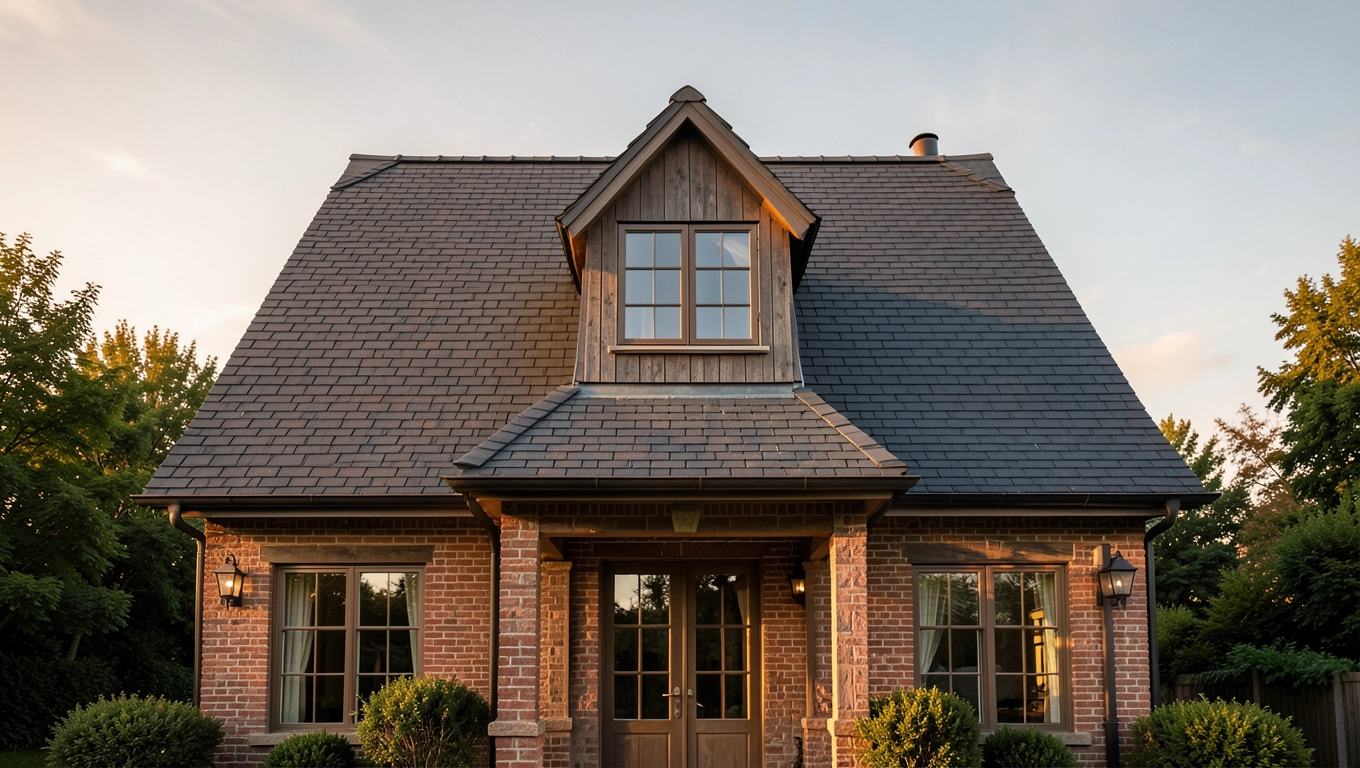

Rozważmy dach T z lukarną na ściance szczytowej. Połać główna ma spadek 38°, połać lukarny 52°. Dach dwuspadowy, symetryczny, o szerokości 10 m i długości 12 m. Lukarna trapezowa o szerokości 2,4 m, wysunięta 1,2 m przed lico ściany szczytowej. Wieńce na rzędnej +6,20 m (nad parterem 2,80 m i poddaszem użytkowym o pełnej wysokości 3,20 m).

Etap pierwszy: przyjęcie stałej rzędnej okapu. Wariant ze stałą wysokością murłaty daje tu lepszy efekt wizualny gzyms biegnie jednym poziomem wokół całego budynku. Połać główna przy kącie 38° i wysięgu 600 mm w rzucie daje rzędne okapu 6,20 m (murłata) minus tangens(38°) × 0,60 m = 6,20 m − 0,781 × 0,60 = 6,20 m − 0,47 m = 5,73 m. Połać lukarny przy kącie 52° i tej samej rzędnej daje wysięg 0,47 m / tangens(52°) = 0,47 m / 1,280 = 0,37 m, czyli 370 mm w rzucie.

Etap drugi: różnica wysięgów. Między 600 mm a 370 mm w rzucie to 230 mm wartość, która w detalu architektonicznym będzie od razu zauważalna. Wariant ze stałym wysięgiem 600 mm wymusza obniżenie murłaty pod lukarną do rzędnej 5,97 m (600 mm × tangens(38°) = 469 mm poniżej wierzchu murłaty, plus wysięg = identycznie), a to z kolei komplikuje połączenie ze ścianą kolankową lukarny.

Etap trzeci: kosz. Styku połaci głównej z połacią lukarny nie da się rozwiązać w rzucie trzeba wejść w profil połaci albo w metodę graficzną. W praktyce lepiej zdecydować się na stałą długość okapu i indywidualnie rozwiązać kosz krokwią koszową skróconą z nadzaciosem 90 mm. Pozostawienie kosza „automatycznie" w tym układzie kątów dałoby krokiew koszową dłuższą o około 1,4 raza od obu sąsiednich krokwi co w oczach cieśli wygląda nieprofesjonalnie i utrudnia montaż.

Etap czwarty: kontrola przed oddaniem. Profil zapisany tak. Hierarchia połaci określona (połać nadrzędna: główna 38°) tak. Okap sprawdzony w widoku 2D, w przekroju poprzecznym i w widoku 3D tak. Na tym etapie rysunek nadaje się do przekazania cieślom.

Przy projektowaniu okapu warto pamiętać o jeszcze jednej, pozornie niewinnej zmiennej o okapie w planie w stosunku do grubości ocieplenia. Ściana zewnętrzna ocieplona styropianem 20 cm wysunie lico o 200 mm w stosunku do murłaty, a to oznacza, że wizualny wysięg okapu liczony od ocieplonej elewacji będzie o 200 mm krótszy niż w rzucie od murłaty. Projekt, w którym ta zależność nie została przemyślana, skutkuje wrażeniem „przyklejonego" dachu bez prawdziwego okapu.

Dobór długości okapu powinien też uwzględniać lokalizację budynku. Norma PN-EN 1991-1-3 podaje obciążenia śniegiem w przedziale od 0,7 kN/m² (strefa I, zachód) do 1,6 kN/m² (strefa V, góry i rejon podkarpacki). W strefie V obciążenie śniegiem na okap działa nie tylko pionowo, ale też poziomo (parcie śniegu nawianego), więc wysięg 700-900 mm redukuje ryzyko zsuwania się czapy śnieżnej z okapu na elewację i wejście. Jednocześnie norma PN-EN 1991-1-4 wskazuje, że w strefach wiatrowych I i II wysięg okapu wpływa na współczynnik ciśnienia zewnętrznego cpe,10 przy wysięgu 500 mm i kącie 30° wartość cpe,10 wynosi około −1,4, przy wysięgu 800 mm już −1,7.

Spośród wszystkich omówionych parametrów największą uwagę warto poświęcić jednemu komunikacji między projektantem a wykonawcą. Rysunek z wartością 600 mm bez adnotacji o tym, czy chodzi o rzut, czy o długość wzdłuż krokwi, to proszenie się o kłopoty. Legenda rysunku, opis w specyfikacji i krótka rozmowa z cieślą przed rozpoczęciem montażu potrafią zaoszczędzić wielu godzin poprawek.
