Odwodnienie dachu dwuspadowego: jak uniknąć kosztownego remontu

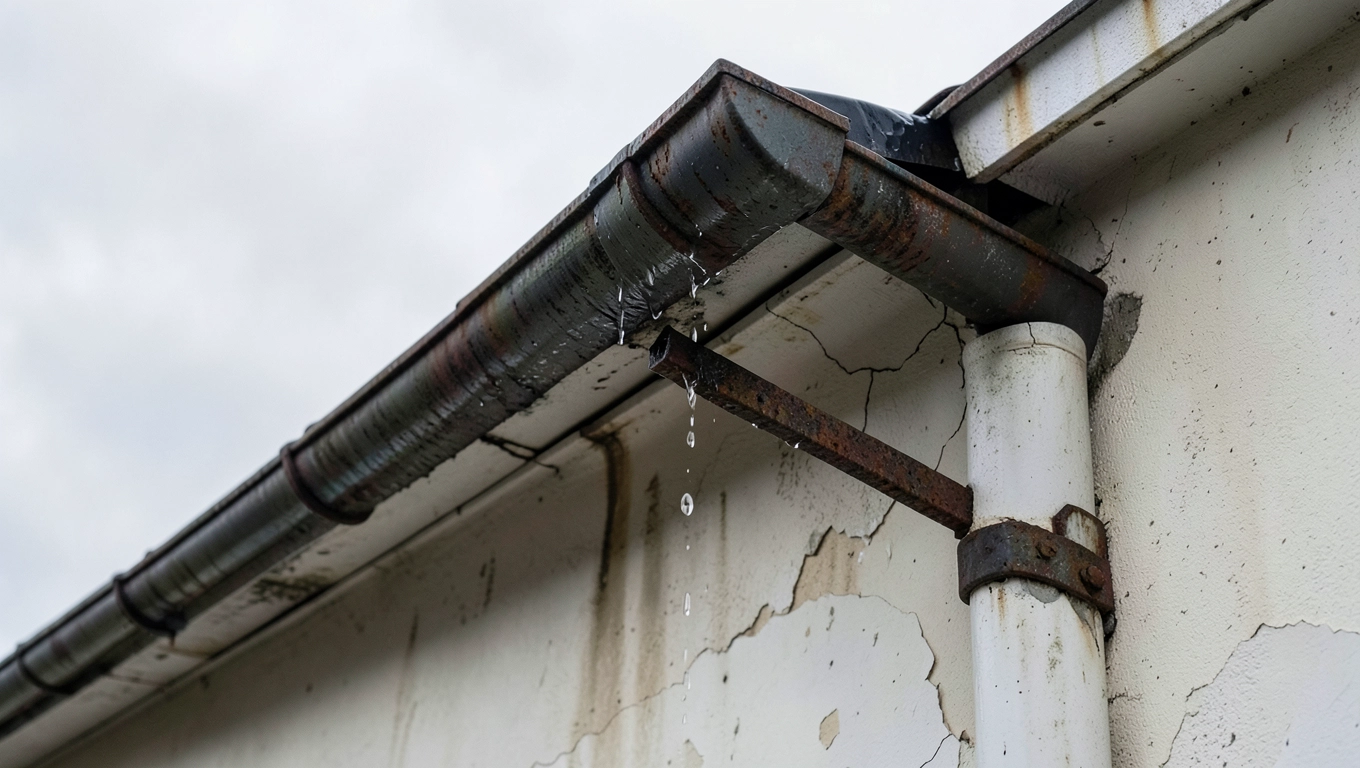

Gdy woda z rynny przelewa się przez krawędź okapu i spływa po elewacji, po pierwszym sezonie widać ciemne zacieki, a po pięciu koszt remontu potrafi sięgnąć 15-40 tysięcy złotych. Odwodnienie dachu dwuspadowego to nie detal wykończeniowy, lecz system naczyń połączonych, w którym jeden źle dobrany element za wąska rynna, rura spustowa w narożniku, brak spadku uruchamia lawinę uszkodzeń. Dach o dwóch symetrycznych połaciach wydaje się prosty, jednak decyzje podjęte na etapie projektu przesądzają o tym, czy budynek przetrwa intensywny deszcz, śnieg i mróz bez śladu wilgoci, czy też zacznie powoli nasiąkać wodą.

• Anatomia dachu dwuspadowego i miejsca krytyczne
• Dobór średnicy rynny i rozmieszczenie rur spustowych
• Najczęstsze błędy przy orynnowaniu dachu dwuspadowego
• Stal, PVC czy tytan-cynk który materiał sprawdzi się na lata
• Montaż krok po kroku i strefy klimatyczne
• Mini-kalkulacja dla dachu 200 m²
• Checklista przed zakupem systemu orynnowania

Anatomia dachu dwuspadowego i miejsca krytyczne

Dach dwuspadowy składa się z dwóch prostokątnych połaci spotykających się w kalenicy. Woda spływa po każdej z nich grawitacyjnie i trafia do rynien okapowych biegnących wzdłuż dwóch dłuższych krawędzi. Brzmi banalnie, ale właśnie ta prostota bywa pułapką inwestor zakłada, że wystarczy kupić „jakieś rynny", a cała reszta sama się ułoży.

W rzeczywistości mechanika odprowadzania wody zaczyna się od obliczenia efektywnej powierzchni dachu (EPD), czyli ilości wody, którą system musi przyjąć w czasie ulewy. Wzór uwzględnia wysokość kalenicy i kąt nachylenia, ponieważ im bardziej stromy dach, tym szybciej woda dociera do okapu i tym większe obciążenie hydrodynamiczne uderza w rynnę. Przy nachyleniu 30-45° wartość EPD rośnie o około 20-30% względem rzutu poziomego.

Norma PN-EN 612 dotycząca rynien wiszących i ich kształtek precyzuje wymiary, wytrzymałość i sposoby mocowania. To właśnie do niej odwołują się producenci i projektanci, dobierając przekrój rynny do lokalnej intensywności opadów. W Polsce przyjmuje się obciążenie rzędu 0,03-0,05 l/s na metr kwadratowy, ale w rejonach górskich i podgórskich stawki te rosną.

Wskazówka: jeszcze przed zakupem systemu poproś wykonawcę o obliczenie EPD dla każdej połaci z osobna. Dach o powierzchni 120 m² i nachyleniu 40° może wymagać innej średnicy rynny niż pozornie identyczny dach o spadku 25°.

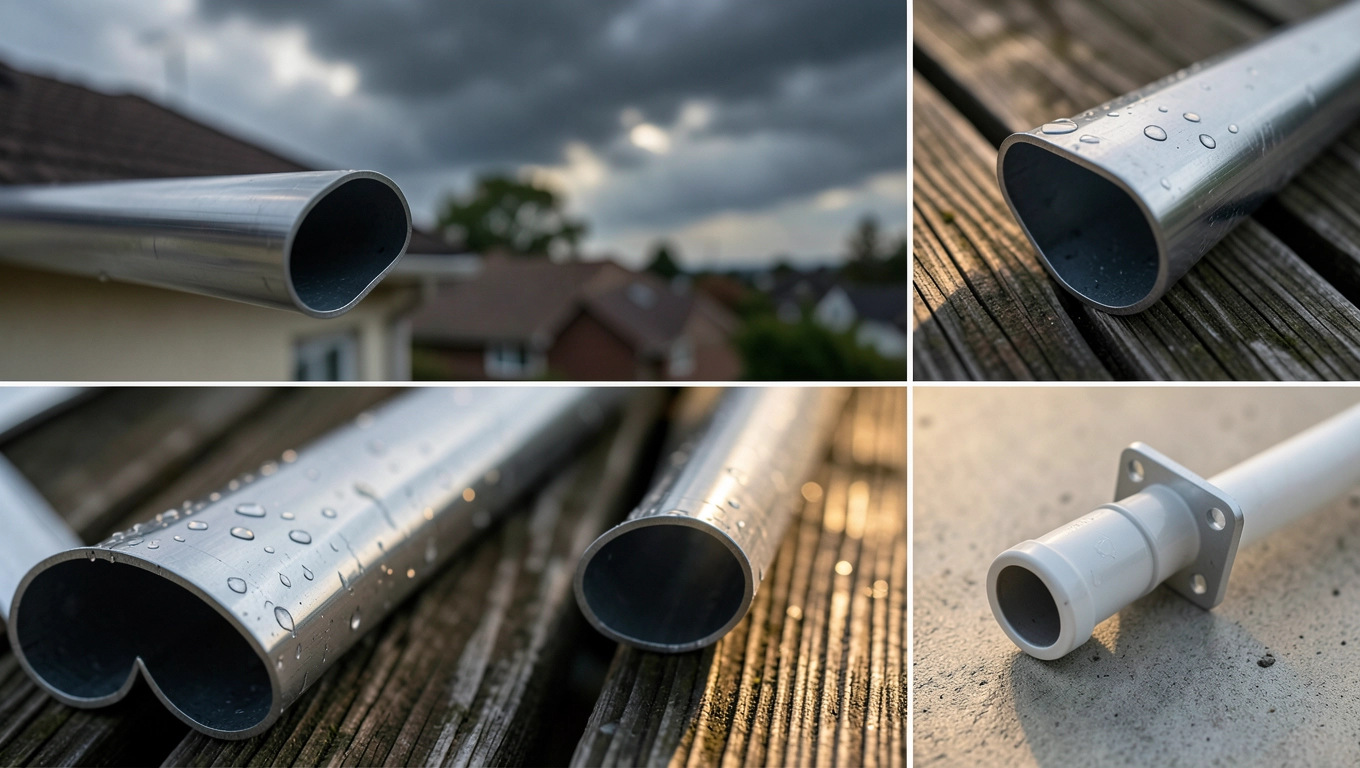

Dobór średnicy rynny i rozmieszczenie rur spustowych

Średnica rynny to pierwszy parametr, który rozstrzyga, czy orynnowanie poradzi sobie z intensywnym deszczem. Dla typowego domu jednorodzinnego z dachem 150-200 m² stosuje się rynny o przekroju 125 mm (system półokrągły) lub 150 mm przy większych połaciach. Rynny o przekroju 100 mm są zarezerwowane dla altan, garaży i małych wiat, ponieważ przy powierzchni powyżej 50 m² szybko się przelewają.

Rozmieszczenie rur spustowych wynika z prostej zależności: jedna rura obsługuje odcinek rynny o długości 10-12 metrów lub powierzchnię do 100 m² dachu. Przy dachu 10 × 10 m z jedną rurą w narożniku woda podczas oberwania chmury nie zdąży spłynąć do odpływu i wraca pod okap. Bezpieczny układ przewiduje rurę spustową przy każdym narożniku budynku, a na dłuższych ścianach dodatkową rurę pośrodku.

Średnica rury spustowej powinna być mniejsza lub równa średnicy rynny, ale nie większa. Typowe proporcje to 100 mm rynna i 75-100 mm rura lub 125 mm rynna i 100 mm rura. Zbyt wąska rura działa jak korek w lejku, a zbyt szeroka nie wypełnia się wodą i nie wykorzystuje swojej przepustowości.

Wyliczenie dla dachu 200 m² przy nachyleniu 35° daje łączną długość okapu rzędu 22 m. Minimalna liczba rur spustowych to dwie, ale bezpieczniej zastosować trzy, rozmieszczone symetrycznie. Każda z nich obsługuje wówczas odcinek 7-8 m, co mieści się w zaleceniach producentów i normie PN-EN 612.

Uwaga praktyczna: w narożnikach wklęsłych, gdzie schodzą się dwie połacie, woda napiera z obu stron jednocześnie. W takich miejscach rynna powinna mieć narożnik o kącie dopasowanym do geometrii dachu, a rura spustowa najczęściej lokalizuje się dokładnie w osi narożnika nie dalej niż 50 cm od niego.

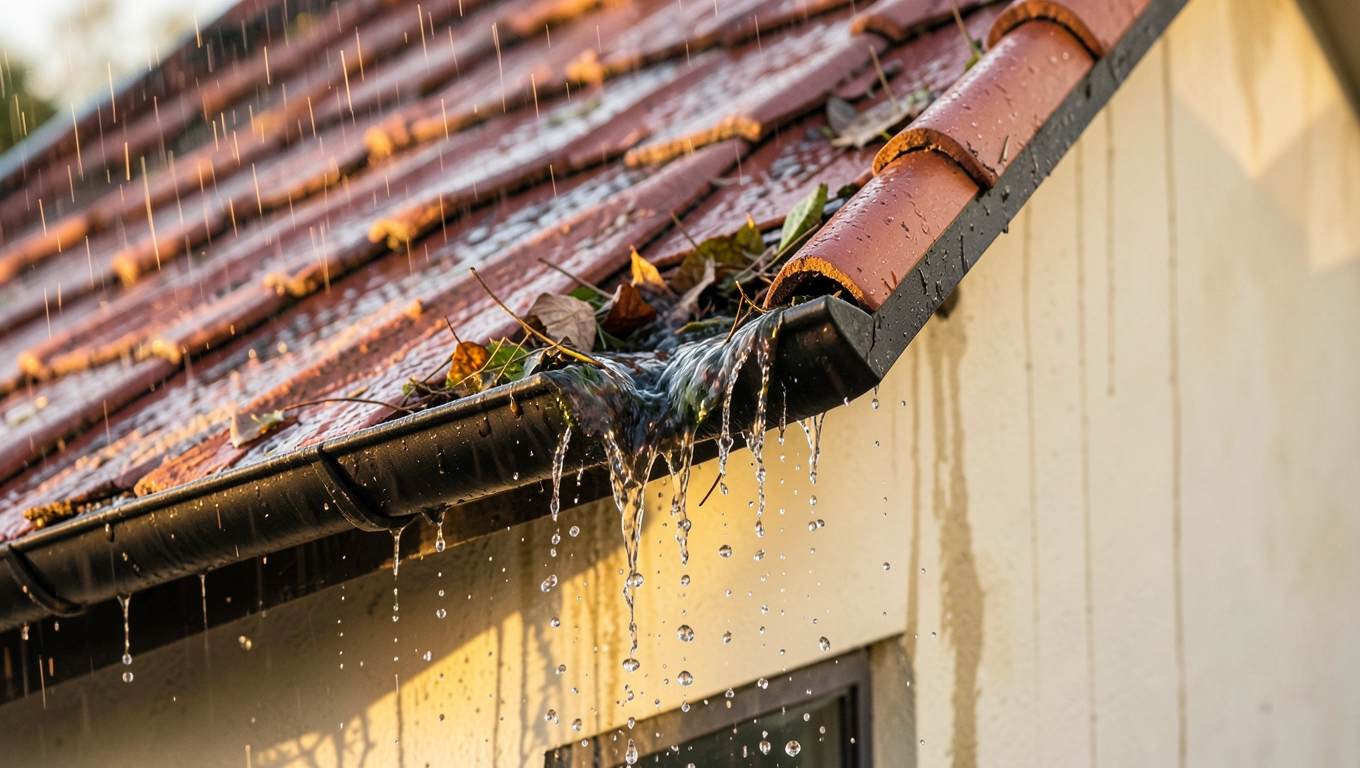

Najczęstsze błędy przy orynnowaniu dachu dwuspadowego

Pierwszy grzech główny to rynny zbyt małe w stosunku do powierzchni. Inwestorzy wybierają przekrój 100 mm dla całego domu, bo „wygląda proporcjonalnie" w czasie ulewy woda pryska po elewacji, a zimą lód rozsadza krawędź rynny od wewnątrz. Efekt: wymiana orynnowania po 4-6 sezonach i remont ocieplenia, który kosztuje kilkadziesiąt złotych za metr kwadratowy.

Drugi błąd to źle rozmieszczone haki. Odstęp między nimi nie może przekraczać 60 cm, a przy kącie nachylenia poniżej 30° 50 cm. Hak zamocowany zbyt rzadko ugina się pod ciężarem śniegu i lodu, rynna traci fabryczny spadek i zaczyna się „kąpać" w kierunku środka ściany. Naprawa wymaga demontażu całego odcinka i ponownego nawiercania deski okapowej.

Brak spadku rynny to trzecia klasyczna pomyłka. Minimalny spadek to 0,5%, optymalny 1-2%. Woda stojąca w rynnie to woda, która zamarznie zimą i przecieka przy roztopie. Spadek musi być zachowany w kierunku rury spustowej i kontrolowany poziomicą lub laserem jeszcze przed przykręceniem haków.

Czwarta pułapka to rezygnacja z rewizji czyszczących. Bez wkładki z siatką lub bez klapy rewizyjnej rynna zapycha się liśćmi, piaskiem i pyłem z dachówki. Wystarczą dwa sezony bez przeglądu, by przepustowość spadła o połowę. Piąty błąd to montaż rynien po ociepleniu ścian wtedy hak nie trafia w krokiew, a w pustą przestrzeń styropianu.

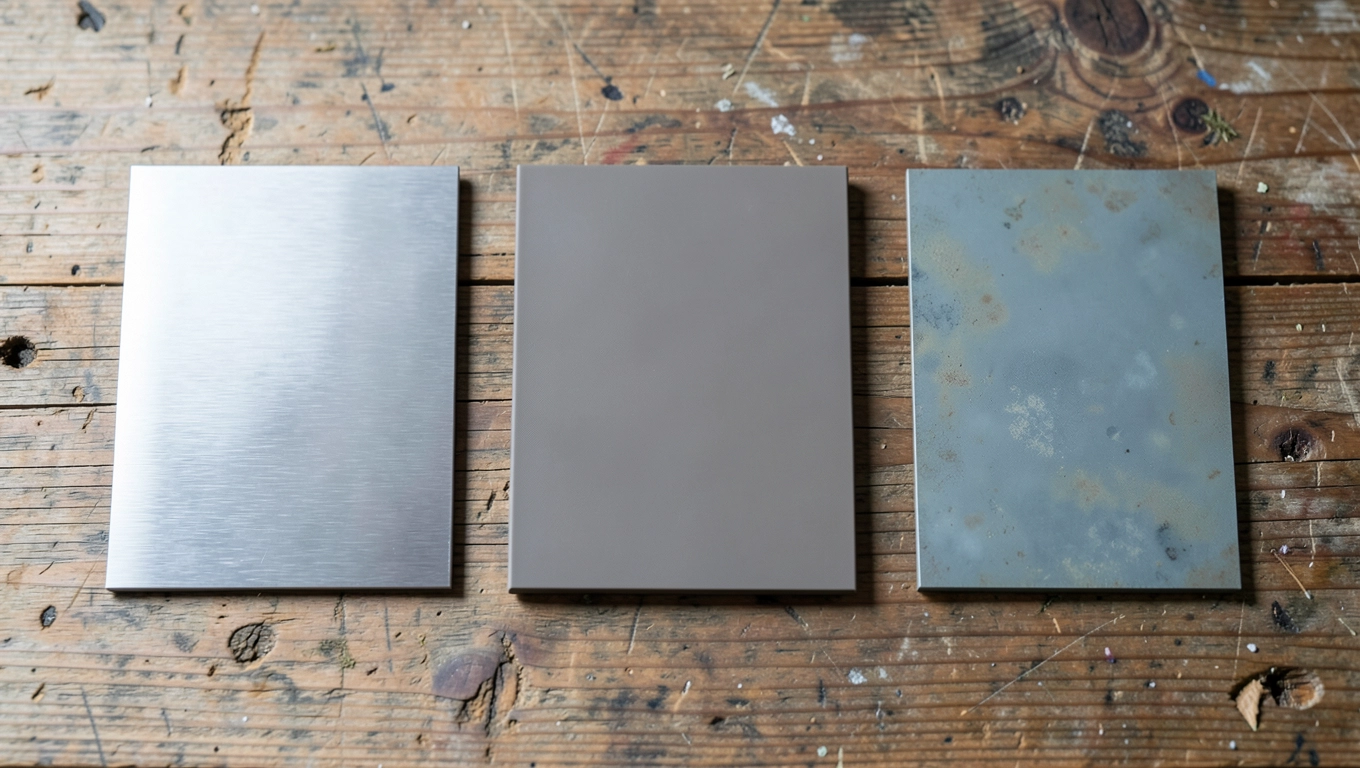

Stal, PVC czy tytan-cynk który materiał sprawdzi się na lata

Stal powlekana to najczęstszy wybór w polskim budownictwie jednorodzinnym. Rdzeń stalowy o grubości 0,6-0,7 mm pokryty warstwą cynku i lakieru poliestrowego wytrzymuje 30-50 lat w klimacie umiarkowanym. Powłoka chroni przed korozją i nadaje kolor, ale jest podatna na zarysowania krawędź ciętej rynny trzeba zabezpieczyć farbą zaprawkową, inaczej rdza wychodzi po 2-3 latach.

PVC (polichlorek winylu) to opcja dla inwestorów szukających ciszy i lekkości. Rynna z PVC waży około 0,4-0,6 kg/m wobec 1,2-1,8 kg/m dla stali, więc montaż idzie szybciej i nie wymaga tak masywnych haków. Materiał tłumi szelest deszczu, ale ma wyższą rozszerzalność termiczną przy 20-metrowym odcinku różnica długości między latem a zimą sięga 30-40 mm, dlatego łączniki muszą kompensować ruch.

Tytan-cynk to liga premium. Stop cynku z dodatkiem tytanu i miedzi sam tworzy warstwę ochronną (patynę), która regeneruje się po zarysowaniu. Trwałość przekracza 70-100 lat, ale cena jest 2,5-3-krotnie wyższa niż stali. Aluminium zajmuje pośrednie miejsce: lżejsze od stali, odporne na korozję, ale miękkie i wymagające ostrożnego montażu.

Nie warto stosować PVC w strefach górskich i podgórskich, gdzie temperatura spada poniżej -25°C i częste są gradobicia. Stal powlekana natomiast nie sprawdzi się przy braku konserwacji przez 10-15 lat, ponieważ każde głębsze zarysowanie stanie się ogniskiem korozji. Tytan-cynk jest materiałem dla tych, którzy myślą o dachu na pokolenie, a aluminium dla tych, którzy szukają kompromisu między ceną a trwałością.

Montaż krok po kroku i strefy klimatyczne

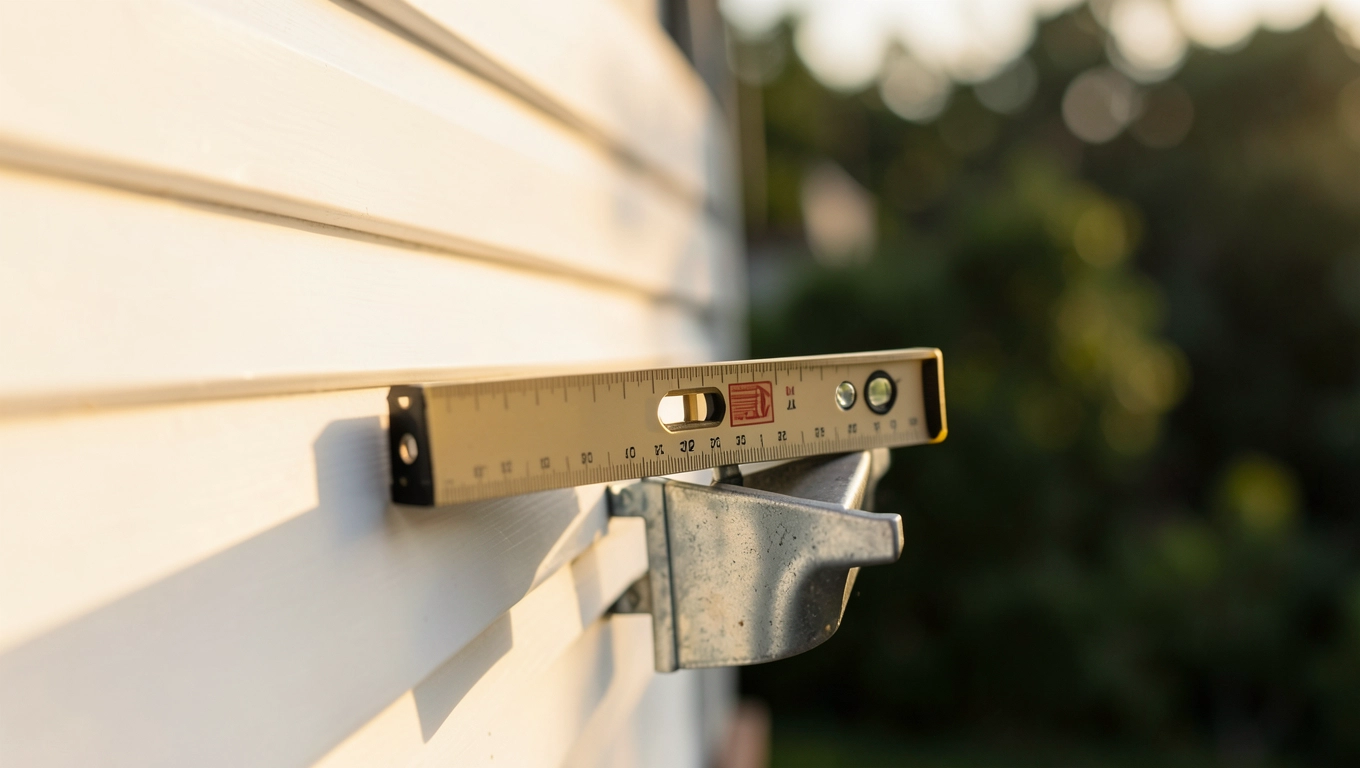

Pierwszy etap to ustalenie linii okapu i wyznaczenie najwyższego oraz najniższego punktu rynny. Spadek 1-2% oznacza 1-2 cm różnicy wysokości na każdy metr bieżący rynny. W praktyce haki mocuje się najpierw na krańcach, napina między nimi sznurek i dopiero wtedy rozmieszcza pośrednie.

Kolejność montażu ma znaczenie: rynna musi być gotowa przed ułożeniem pokrycia dachowego lub jeśli dach już istnieje przed pierwszą zimą. Najpierw haki, potem rynna z łącznikami i narożnikami, następnie rury spustowe z kolanami i obejmami. Każdy hak wkręca się w czoło krokwi, a nie w deskę okapową, bo tam utrzymuje największe obciążenie.

Polska dzieli się na pięć stref obciążenia śniegiem i wiatrem zgodnie z Eurokodem 1 (PN-EN 1991-1-3). W strefach II-V (Podkarpacie, Podhale, Mazury) rynny i haki wymagają wzmocnień haków ze stali nierdzewnej, rynien o grubości 0,7 mm, dodatkowych wsporników przy krawędzi. W strefie I (Pomorze Zachodnie, część Wielkopolski) wystarczą standardowe rozwiązania.

Mini-kalkulacja dla dachu 200 m²

Dach dwuspadowy 10 × 10 m, kąt nachylenia 35°, łączna powierzchnia połaci 200 m². Długość okapu wzdłuż obu dłuższych ścian to 20 m, wzdłuż szczytów po 10 m każdy. Potrzebne elementy przy średnicy rynny 125 mm i trzech rurach spustowych:

• Rynna 125 mm: 20 m (dwie ściany podłużne) plus kształtki narożne około 21 m bieżących.
• Rury spustowe 100 mm: 3 sztuki o długości 4-6 m, w sumie 14-18 m.
• Haki rynnowe: co 50 cm łącznie 40 sztuk.
• Kolana, obejmy, łączniki, rewizje: około 25-30 drobnych elementów.
• Koszt orientacyjny materiału (stal powlekana): 4 500-6 500 zł, robocizna 2 000-3 500 zł.

Wskazówka inwestorska: do powyższej kalkulacji dodaj 10-15% zapasu na cięcia i odpady. Zbyt oszczędne zamówienie kończy się przestojem ekipy i dodatkowym transportem, który kosztuje więcej niż brakujące 2 m rynny.

Checklista przed zakupem systemu orynnowania

• Obliczona efektywna powierzchnia dachu z uwzględnieniem kąta nachylenia.
• Dobrany przekrój rynny i średnica rury spustowej na podstawie tabeli producenta.
• Rozmieszczone co najmniej dwie rury spustowe w narożnikach, opcjonalnie trzecia pośrodku dłuższej ściany.
• Zaplanowany spadek rynny 1-2% w kierunku każdej rury spustowej.
• Wybrany materiał dopasowany do strefy klimatycznej i budżetu.
• Zamówione haki z zapasem co 50 cm, plus kształtki narożne, rewizje i łączniki kompensacyjne.
• Sprawdzony dostęp do rur spustowych od wewnątrz czy w rurze jest rewizja do czyszczenia.
• Zaplanowany montaż przed sezonem zimowym lub z kablami grzewczymi.
• Skontrolowany stan deski okapowej i krokwi hak musi trafić w krokiew, nie w pustkę.
• Umówiony przegląd po pierwszej zimie i każdej kolejnej w cyklu dwuletnim.

Dach dwuspadowy zamyka budynek od góry na dziesiątki lat odwodnienie to jego układ krwionośny, którego nie wymienisz bez rozbierania połaci. Warto potraktować ten rozdział inwestycji z taką samą starannością jak sam projekt architektoniczny, bo oszczędność kilkuset złotych na rynnie potrafi uruchomić łańcuch wydatków wielokrotnie wyższych.

Źródła danych i norm: PN-EN 612 (rynny wiszące i kształtki), PN-EN 1991-1-3 / Eurokod 1 (obciążenie śniegiem), PN-EN 1462 (wymagania dla haków rynnowych), dane producentów systemów orynnowania dostępne w katalogach technicznych oraz materiały Polskiego Stowarzyszenia Dekarzy.
