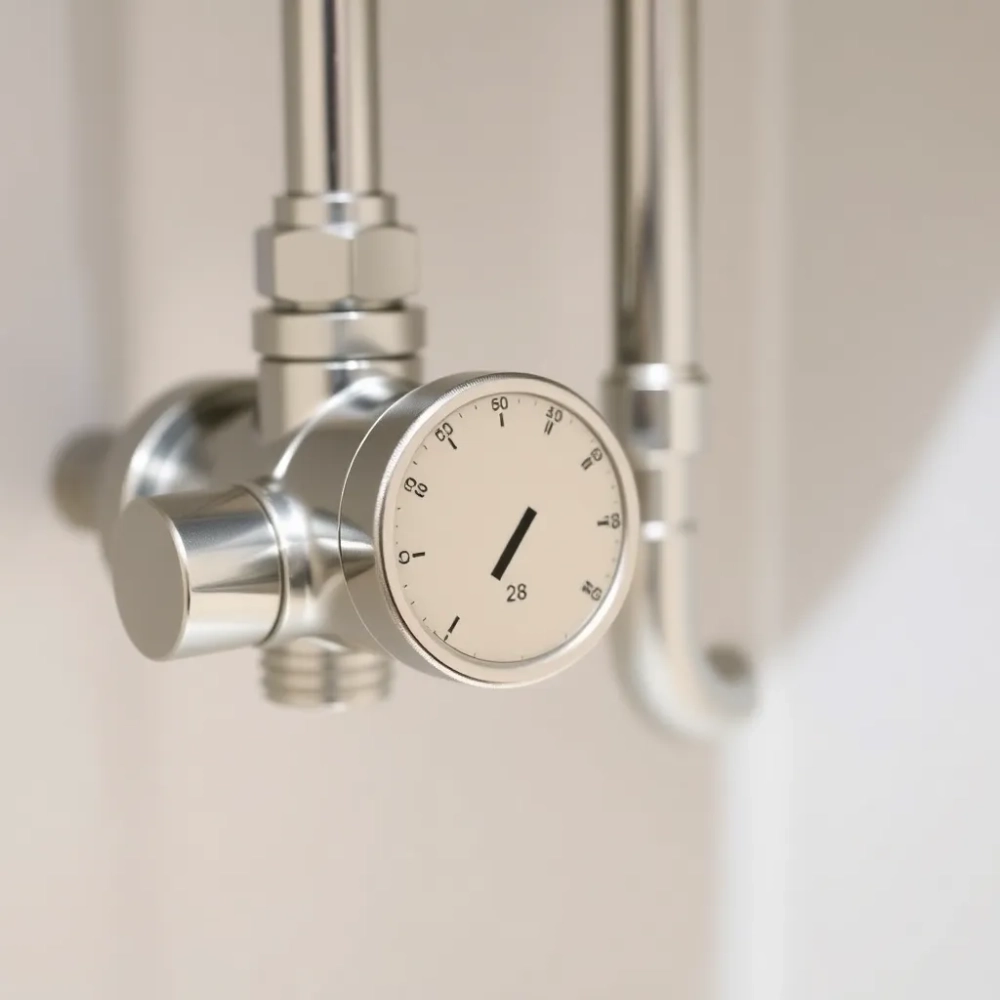

Zawór mieszający do podłogówki – ustaw go raz, a grzeje bez stresu

Masz kocioł na 60°C, a podłogówka potrzebuje 35°C? Bez mieszacza albo nie grzejesz, albo przegrzewasz strop. Dobrze ustawiony zawór mieszający do podłogówki to różnica między rachunkiem, który nie boli, a stropem, który pęka. Poniżej znajdziesz konkretne wartości, schemat doboru i pięć grzechów głównych instalatorów, które kosztują tysiące złotych.

• Rodzaje mieszaczy do ogrzewania podłogowego
• Dobór mieszacza 3-drogowego do pompy ciepła i kotła
• Montaż zaworu mieszającego do podłogówki krok po kroku
• Najczęstsze błędy przy ustawianiu zaworu mieszającego

Rodzaje mieszaczy do ogrzewania podłogowego

Mieszacz do podłogówki działa jak termostat wody: pobiera gorący czynnik z kotła lub pompy ciepła, miesza go z chłodną wodą powrotną i podaje do pętli podłogowej temperaturę idealnie dopasowaną do potrzeb. W najprostszym układzie trójnikowym mamy króćce: A (zasilanie z kotła), B (powrót z podłogówki) oraz AB (zasilanie do podłogówki). Regulacja polega na precyzyjnym sterowaniu proporcją tych dwóch strumieni.

Podział mieszaczy wynika ze sposobu sterowania, a nie z samej konstrukcji. Regulacja jakościowa utrzymuje stałą temperaturę wody zmieniając proporcję mieszania. Ilościowa zmienia natężenie przepływu, utrzymując stałą różnicę temperatur. Każda z metod wymaga innego osprzętu i innego podejścia do automatyki.

Mieszacz termostatyczny bez prądu sprawdzi się w domku letniskowym. Głowica wychwytuje temperaturę wody i koryguje pozycję trzpienia mechanicznie. Nie podłączysz go jednak do systemu smart home, a czas reakcji to kilka minut zamiast sekund.

Siłownik 3-punktowy to obecnie standard rynkowy dla instalacji podłogowych. Sterownik wysyła sygnał "otwórz", "zamknij" lub "stop", a silnik przesuwa trzpień zaworu. Każdy krok trwa typowo 30-120 sekund, więc dla podłogówki to aż nadto.

Dobór mieszacza 3-drogowego do pompy ciepła i kotła

Kluczowy parametr przy doborze to współczynnik Kvs (przepływ w m³/h przy spadku ciśnienia 1 bar na w pełni otwartym zaworze). Zbyt mały Kvs powoduje szum hydrauliczny i niedostateczny przepływ. Zbyt duży sprawia, że zawór pracuje w strefie prawie zamkniętej, tracąc stabilność regulacji.

Wzór na minimalny przepływ jest prosty: Q = moc / (ΔT × 1,16), gdzie Q to przepływ w m³/h, moc w kW, ΔT to różnica temperatur (typowo 5-10°C dla podłogówki). Dla pętli o mocy 8 kW i ΔT 8°C wychodzi 0,86 m³/h, czyli Kvs mieszacza powinien wynosić minimum 1,0, a optymalnie 1,6-2,5.

Pompa ciepła pracuje w trybie modulacji, więc mieszacz musi reagować szybciej niż przy kotle kondensacyjnym. Norma PN-EN 1264 wprost wskazuje temperatury zasilania podłogówki: 35-45°C dla komfortu i do 55°C przy projektowym obciążeniu cieplnym. Przekroczenie tej wartości grozi przegrzaniem parkietu i uszkodzeniem wylewki anhydrytowej, która traci wytrzymałość powyżej 55°C.

Czas pełnego przejścia siłownika (z 0 do 100% otwarcia) rzadko schodzi poniżej 30 sekund dla zaworów 3-drogowych. Dla pomp ciepła z modulowaną mocą to wąskie gardło: regulator musi wysyłać korekty co kilka sekund, a siłownik zdąży przesunąć trzpień dopiero po minucie. W takich układach lepiej działa zawór obrotowy z serwomechanizmem, bo pełen obrót 90° zajmuje mu 15-25 sekund.

Montaż zaworu mieszającego do podłogówki krok po kroku

Przed montażem wyłącz zasilanie pompy i kotła, zakręć zawory odcinające, a ciśnienie w instalacji spuść przez najniższy punkt. Montaż na "żywym" układzie grozi zalaniem kotłowni i uszkodzeniem automatyki, bo suchy czujnik po wyjęciu z gorącej rury potrafi wygenerować błędny sygnał do sterownika.

Kolejność komponentów ma znaczenie hydrauliczne: kocieł → pompa obiegowa → mieszacz → rozdzielacz podłogowy. Pompa tłoczy wodę przez mieszacz, a czujnik temperatury zasilania montujemy minimum 10 średnic rury za zaworem. Przy rurze DN 20 to 20 cm, przy DN 25 już 25 cm. Zbyt blisko umieszczony czujnik łapie turbulencje z trójnika i podaje sterownikowi chaotyczne odczyty.

Siłownik montujemy na zaworze po uszczelnieniu połączenia gwintowego pastą teflonową. Zasilanie 230 V prowadzimy kablem 3-żyłowym w peszelu, oddzielnie od czujnika temperatury. Krzyżowanie się kabli 230 V z sygnałowymi to klasyczna przyczyna zakłóceń, która objawia się "pływaniem" temperatury o ±2°C w trybie automatycznym.

Po zmontowaniu układu napełnij instalację wodą, odpowietrz najwyższy punkt i sprawdź szczelność przy ciśnieniu 2 bar przez 30 minut. Pierwsze uruchomienie wykonaj bez uruchamiania automatyki: ręcznie ustaw mieszacz na pozycję środkową i obserwuj temperaturę zasilania przez godzinę. Stabilizacja powinna nastąpić w ciągu 20-40 minut, w zależności od bezwładności wylewki.

Ustawienie docelowej temperatury zasilania zależy od typu podłogówki. Dla wylewki cementowej przyjmuje się 40-45°C, dla anhydrytowej 35-40°C. Sterownik pogodowy krzywa grzewczą dobiera automatycznie, ale bazową wartość wpisujemy ręcznie w menu serwisowym. Pomiar wykonujemy termometrem kontaktowym na rurze zasilającej, nie na powrocie, bo tam temperatura jest zawsze niższa o ΔT.

Najczęstsze błędy przy ustawianiu zaworu mieszającego

Odwrócona kolejność króćców to grzech śmiertelny hydrauliki. Króciec zasilania z kotła trafia na wejście AB zamiast A, a powrót z podłogówki na A zamiast B. Efekt? Zawór miesza w sposób niekontrolowany, instalacja szumi, a pompa pracuje na pełnych obrotach bez efektu grzewczego. Sprawdź oznaczenia na korpusie zaworu przed przykręceniem.

Brak filtra siatkowego przed mieszaczem to drugi klasyk. Cząsteczki rdzy i kamień kotłowy osadzają się na gnieździe zaworu, powodując nieszczelność i utratę szczelności wewnętrznej. Filtr siatkowy o prześwicie 500 μm w zupełności wystarczy, a jego czyszczenie raz na sezon to 5 minut pracy.

Ustawienie krzywej grzewczej bez analizy strat ciepła budynku prowadzi do przegrzewania lub niedogrzewania. Dla dobrze ocieplonego domu krzywa powinna mieć punkt początkowy przy -10°C na zewnątrz dający 38°C zasilania. Przy słabej izolacji termicznej ten sam punkt wymaga 45°C. Jedna wartość dla wszystkich budynków to proszenie się o kłopoty.

Brak zaworu równoważącego na rozdzielaczu podłogowym oznacza, że pierwsza pętla grzeje mocno, a ostatnia ledwo ciepła. To nie wina mieszacza, to wina hydrauliki. Różnica przepływów między pętlami nie może przekraczać 10%, bo wtedy temperatura podłogi staje się nierównomierna i odczuwalna dla stopy. Ustawienie przepływomierzy na rozdzielaczu to 15 minut z kluczem imbusowym.

Brak regularnej kontroli siłownika raz w roku kończy się zablokowaniem trzpienia w pozycji otwartej latem. Serwis polega na ręcznym przekręceniu zaworu z pozycji 0 do 100 i z powrotem, nawet poza sezonem grzewczym. Mechanizm potrzebuje ruchu, inaczej kamień z twardej wody skuje uszczelkę w ciągu 6-8 miesięcy.

Kiedy zadzwonić po specjalistę? Gdy podłoga ma temperaturę różną o więcej niż 3°C między strefami, gdy mieszacz reaguje z opóźnieniem dłuższym niż 15 minut, gdy na rozdzielaczu słychać szum albo gdy ciśnienie w instalacji spada szybciej niż 0,1 bar na tydzień. To sygnały, że samodzielna regulacja nie wystarczy i potrzebna jest diagnostyka z analizatorem termicznym oraz miernikiem przepływu.

Źródła danych i norm: PN-EN 1264 (Ogrzewanie podłogowe), PN-EN 215 (Termostatyczne zawory grzejnikowe), Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225), dane producentów armatury hydraulicznej, karty katalogowe siłowników 3-punktowych i ciągłych.
