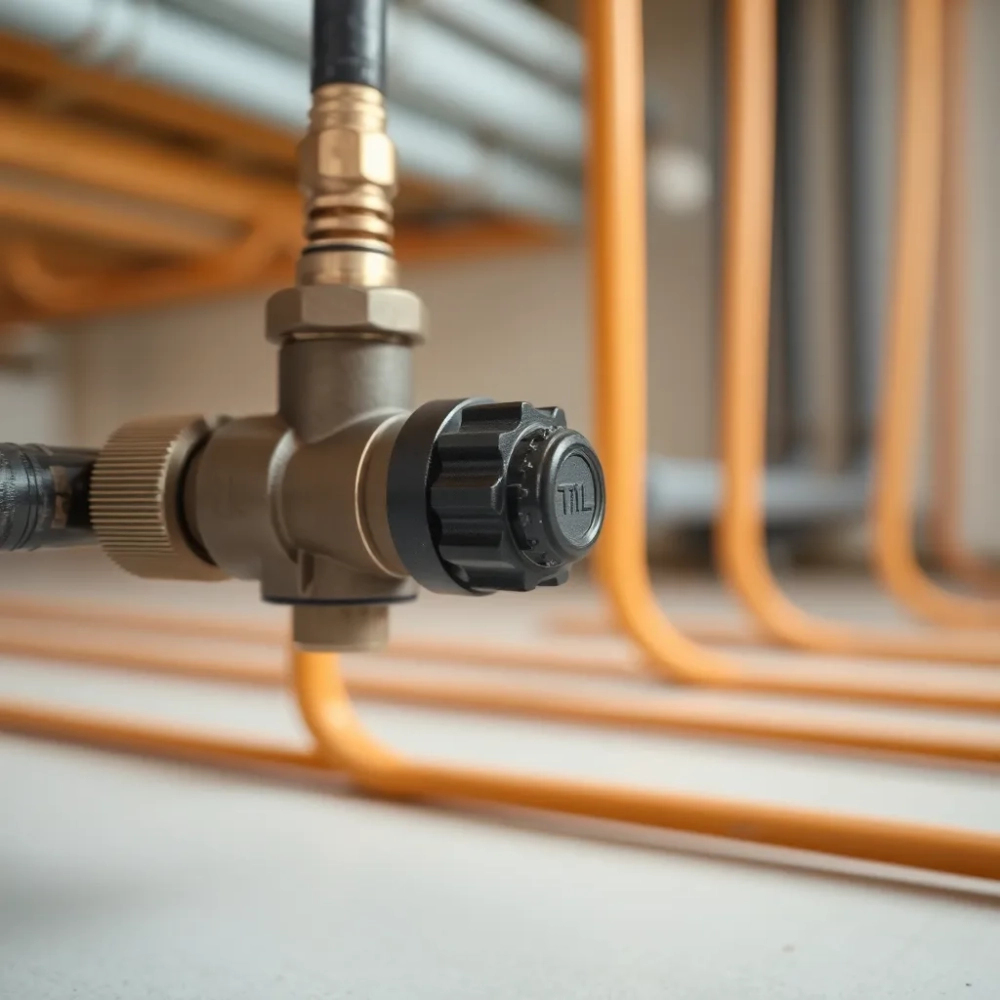

Zawór RTL do podłogówki – jak podłączyć go bez stresu

Masz kocioł na 65°C w zasilaniu i marzenie o ciepłej podłodze w łazience, ale nikt nie chce wymieniać całej kotłowni. Zawór RTL kosztuje od 150 do 300 zł, montujesz go w 30-60 minut i ogranicza temperaturę powrotu do 40-50°C, czyli dokładnie tyle, ile znosi rura PEX w posadzce. To najtańszy sposób, żeby podpiąć podłogówkę pod istniejącą instalację grzejnikową bez stawiania mieszacza za 1500 zł.

• Zawór RTL co to właściwie jest i kiedy ma sens
• Narzędzia i materiały przed montażem
• Zawór RTL schemat podłączenia i warianty montażu
• Nastawy zaworu RTL do ogrzewania podłogowego
• Najczęstsze błędy przy montażu zaworu RTL w łazience
• Diagnostyka: kiedy podłoga zimna albo zawór nie reaguje
• Kiedy RTL nie wystarczy i potrzebujesz mieszacza
• Kontrola po uruchomieniu co sprawdzić w pierwszych 48 godzinach
• Najważniejsze zasady, których nie wolno łamać

Zawór RTL co to właściwie jest i kiedy ma sens

RTL to skrót od Return Temperature Limiter, czyli ogranicznik temperatury powrotu. Działa na prostej zasadzie termostatycznej: głowica mierzy temperaturę wody wracającej z pętli podłogówki i wpuszcza więcej gorącej wody z zasilania, gdy powrót jest zbyt zimny. Gdy woda osiągnie ustawioną wartość, zawór się przymyka i chroni posadzkę przed przegrzaniem.

Mechanizm jest czysto mechaniczny, bez prądu i elektroniki. Wewnątrz korpusu znajduje się element termostatyczny wypełniony cieczą o wysokim współczynniku rozszerzalności, który reaguje na temperaturę z dokładnością ±2°C. Dlatego montaż nie wymaga żadnej automatyki ani serwisowania przez lata.

Zawór RTL do ogrzewania podłogowego sprawdza się w trzech typowych sytuacjach. Po pierwsze, gdy do istniejącej instalacji grzejnikowej dorzucasz jedną pętlę podłogówki, najczęściej w łazience 4-8 m². Po drugie, gdy modernizujesz kuchnię albo wiatrołap i chcesz uniknąć stawiania pełnego rozdzielacza. Po trzecie, gdy potrzebujesz komfortowej podłogi w pomieszczeniu, gdzie grzejnik zajmował cenne miejsce na ścianie.

Nie stosuj zaworu RTL, jeśli planujesz ogrzać podłogówką całe piętro powyżej 15 m². Przy takiej powierzchni zapotrzebowanie na ciepło przekracza 1000 W i sam ogranicznik przepływu nie zdąży zareagować na wahania temperatury zewnętrznej. Tu potrzebujesz zaworu mieszającego trójdrogowego z pompą, który aktywnie miesza zasilanie i powrót, utrzymując stałe 35°C niezależnie od warunków pogodowych.

Narzędzia i materiały przed montażem

Zanim zaczniesz, przygotuj wszystko na jednym stole, żeby nie biegać po mieszkaniu z kluczem w ręku i mokrym odcinkiem rury. Do podstawowego montażu potrzebujesz samego zaworu RTL z głowicą termostatyczną, dwóch złączek zaciskowych lub skręcanych pasujących do rury PEX 16×2, klucza płaskiego 30 mm do nakrętki zaworu oraz klucza imbusowego 3 mm do nastawy przepływu.

Przydadzą się też taśma teflonowa albo pakuły z pastą, obcinak do rur PEX (nożyce, nie piła), kalibrator do rur oraz poziomica do ustawienia zaworu pionowo. Zawór musi stać pionowo, bo inaczej głowica termostatyczna błędnie odczytuje temperaturę medium wewnątrz korpusu.

Sprawdź trzy parametry techniczne przed zakupem zaworu. Pierwszy to maksymalne ciśnienie pracy: 60 kPa (6 bar) wystarczy dla typowej instalacji domowej. Drugi to moment dokręcania nakrętki przyłączeniowej: 60 Nm, przekroczenie tej wartości grozi pęknięciem korpusu. Trzeci to minimalny spadek ciśnienia w instalacji: 10-15 kPa, bez tego zawór nie zadziała prawidłowo, bo brak siły napędowej do przesunięcia grzyba.

Kierunek przepływu wody oznacza strzałka na korpusie zaworu. Odwrotny montaż sprawi, że głowica odczyta temperaturę zasilania zamiast powrotu i podłoga będzie permanentnie zimna albo przegrzana.

Zawór RTL schemat podłączenia i warianty montażu

Najprostszy schemat wygląda tak: rura zasilająca z rozdzielacza CO trafia do wejścia zaworu RTL oznaczonego strzałką, następnie wychodzi górą i biegnie do pętli podłogówki, a po przejściu przez posadzkę wraca do wejścia głowicy termostatycznej, skąd odprowadzana jest do powrotu CO. Takie podłączenie na bezpośrednim przyłączu sprawdza się przy jednej krótkiej pętli do 60 m rury PEX 16×2.

Częściej spotykany wariant to montaż na belce rozdzielacza powrotnego, gdzie wszystkie pętle podłogówki schodzą się w jednym miejscu. Zawór RTL wkręcasz wówczas pomiędzy sekcję powrotną rozdzielacza a rurę zasilającą kotła. Rozwiązanie jest wygodniejsze serwisowo, bo nie musisz ciąć głównych rur instalacji.

Schemat podłączenia krok po kroku wygląda następująco. Krok 1: zakręć zawory odcinające na rozdzielaczu CO. Krok 2: zaznacz flamastrem kierunek przepływu na istniejących rurach. Krok 3: wytnij odcinek rury powrotnej o długości odpowiadającej korpusowi zaworu plus 20 mm na złączki. Krok 4: nałóż złączki zaciskowe na końce rur, kalibruj i rozfazuj PEX-a. Krok 5: wkręć zawór, zwracając uwagę na zgodność strzałki z kierunkiem przepływu. Krok 6: dokręć nakrętki kluczem 30 mm momentem 60 Nm, bez przedłużki. Krok 7: nałóż głowicę termostatyczną i ustaw wartość wstępną 40°C. Krok 8: odkręć zawory odcinające, napełnij instalację i odpowietrz przez automatyczny odpowietrznik.

W budynkach z instalacją dwururową górnego rozdziału ciśnienie w obiegu powrotnym jest zwykle wystarczające, ale w starym grawitacyjnym układzie jednorurowym może brakować przepływu. W takiej sytuacji zawór RTL zadziała prawidłowo dopiero po zamontowaniu pompy obiegowej o wysokości podnoszenia minimum 15 kPa.

Nastawy zaworu RTL do ogrzewania podłogowego

Nastawa zaworu to nie magia, lecz proste dopasowanie trzech wielkości: powierzchni pomieszczenia, wymaganego przepływu wody oraz temperatury granicznej na powrocie. Każdy producent dostarcza tabelę w karcie technicznej, ale zasada jest uniwersalna i można ją odtworzyć bez dokumentacji.

Wartości w tabeli wynikają z bilansu cieplnego: standardowa łazienka potrzebuje 80-100 W/m², co przy różnicy temperatur 9°C (zgodnie z PN-EN 1264 dla rury PEX 16 w posadzce cementowej) daje przepływ 100 l/h na każde 5 m². Nastawa RTL 40-45°C zapobiega przekroczeniu granicy 50°C na powrocie, po której anhydryt zaczyna tracić wytrzymałość, a cement pęcznieć.

Jeśli masz głowicę z płynnym pokrętłem, ustaw ją najpierw na 45°C, odczekaj 24 godziny, a potem skoryguj o 2-3°C w zależności od odczucia. Głowica z cyfrowym wyświetlaczem pozwala od razu ustawić żądaną wartość z dokładnością do 1°C, ale wymaga baterii co 3 lata.

Cementowa wylewka osiąga pełną wytrzymałość po 21 dniach, anhydrytowa po 7 dniach. Pierwszy raz uruchom podłogówkę dopiero po tym czasie, zaczynając od temperatury zasilania 25°C i zwiększając ją codziennie o 5°C, żeby uniknąć szoku termicznego i spękania posadzki.

Najczęstsze błędy przy montażu zaworu RTL w łazience

Statystycznie aż 60% problemów z podłogówką na RTL wynika z pięciu powtarzalnych błędów. Pierwszy to montaż zaworu w pozycji poziomej, kiedy korpus leży na boku. Głowica traci wtedy kontakt z medium i reaguje z opóźnieniem do 30 minut, co przekłada się na przegrzanie lub niedogrzanie posadzki.

Drugi błąd to brak regulacji natężenia przepływu na zaworze odcinającym pętlę. Jeśli pętla ma 80 m rury i dostaje pełen przepływ jak grzejnik, woda zdąży się schłodzić poniżej 20°C zanim wróci do głowicy. RTL uzna, że wszystko gra, i nie dogrzeje podłogi. Trzeba dławić przepływ na zaworze pętli do wartości z tabeli powyżej.

Trzeci błąd to zbyt niskie ciśnienie w instalacji. RTL potrzebuje minimum 10 kPa spadku ciśnienia, żeby grzyb zaworu przesunął się płynnie. W domach z pompą o niskiej wydajności albo przy silnie otwartych zaworach grzejnikowych ciśnienie w obiegu podłogowym spada poniżej progu i zawór wisi w jednej pozycji. Rozwiązanie to zamknięcie kilku obiegów grzejnikowych albo wymiana pompy na model o wyższym podnoszeniu.

Czwarty błąd to zignorowanie jakości wody w instalacji. Twarda woda o pH powyżej 8,5 powoduje odkładanie się kamienia w głowicy termostatycznej, co po 2-3 latach unieruchamia mechanizm. W instalacjach bez uzdatniania warto raz w roku odkręcić głowicę i sprawdzić, czy trzpień porusza się płynnie.

Piąty, najczęstszy u majsterkowiczów, to instalacja zaworu na powrocie zamiast na zasilaniu. Logika wydaje się prosta: powrót jest zimny, więc tam trzeba ograniczać. Ale RTL mierzy temperaturę powrotu po zmieszaniu z zasilaniem, a nie przed. Zawór musi stać na zasilaniu pętli, żeby reagować na to, co faktycznie wchodzi do podłogówki.

Nigdy nie montuj zaworu RTL na instalacji ze stali węglowej bez filtra siatkowego na zasilaniu. Rdza i kamień z rur zatykają siłownik w ciągu kilku tygodni, a koszt wymiany zaworu przewyższa koszt filtra 10-krotnie.

Diagnostyka: kiedy podłoga zimna albo zawór nie reaguje

Podłoga pozostaje zimna mimo prawidłowego montażu? Sprawdź kolejno trzy rzeczy. Po pierwsze, czy zawory odcinające na rozdzielaczu są otwarte i czy pompa CO w ogóle pracuje. Po drugie, czy głowica termostatyczna nie jest zakleszczona w pozycji zamkniętej z powodu kamienia albo zbyt mocnego dokręcenia. Po trzecie, czy pętla PEX nie ma pęcherza powietrza blokującego przepływ, co jest szczególnie częste po napełnianiu instalacji.

Zawór nie otwiera się przy zimnej podłodze, mimo że kocioł grzeje? Zwykle oznacza to zbyt niskie ciśnienie różnicowe w instalacji. Zmierz manometrem różnicowym spadek ciśnienia na zaworze: jeśli jest poniżej 8 kPa, zamknij jeden lub dwa grzejniki najbliższe zaworowi, żeby przekierować przepływ. Innym rozwiązaniem jest zamontowanie pompy obiegowej o stałej wydajności 25 kPa.

Słychać szum albo stukanie w instalacji po zamontowaniu RTL? To klasyczny objaw kawitacji, czyli wrzenia wody w miejscu dławienia. Pojawia się, gdy temperatura zasilania przekracza 70°C albo ciśnienie spada poniżej ciśnienia nasycenia dla danej temperatury. Pomaga obniżenie temperatury zasilania o 5-10°C albo zamontowanie zaworu zwrotnego przed pompą.

Podłoga nagrzewa się nierównomiernie, cieplej przy ścianach, chłodniej na środku? Problem leży w pętli podłogowej, nie w zaworze RTL. Sprawdź, czy krok ułożenia rury jest równomierny, czy długość pętli nie przekracza 100 m przy rurze 16×2, i czy odległość od rozdzielacza do pętli nie zabiera więcej niż 8 m rury.

Kiedy RTL nie wystarczy i potrzebujesz mieszacza

Trzy sytuacje wymagają rezygnacji z zaworu RTL na rzecz pełnego zaworu mieszającego trójdrogowego. Pierwsza to obsługa więcej niż jednej pętli podłogowej o łącznej powierzchni powyżej 15 m². Druga to konieczność utrzymania stałej temperatury zasilania podłogówki niezależnie od temperatury zewnętrznej, co przy RTL jest fizycznie niemożliwe, bo reaguje on z opóźnieniem. Trzecia to współpraca z pompą ciepła albo kondensacyjnym kotłem gazowym, które wymagają temperatury powrotu poniżej 55°C, czego zawór RTL nie jest w stanie zagwarantować.

Mieszacz trójdrogowy kosztuje od 1200 do 2000 zł, ale daje precyzyjną kontrolę temperatury zasilania w zakresie 20-60°C i obsłuży nawet 80 m² podłogówki. Montaż wymaga wprawy hydraulicznej i zajmuje pół dnia, ale zwraca się w ciągu 2-3 sezonów grzewczych dzięki niższemu zużyciu gazu w kotle kondensacyjnym.

Termostatyczny zawór grzejnikowy to jeszcze tańsza alternatywa dla mikroinstalacji do 3 m², na przykład niewielkiego kawałka podłogi w strefie prysznica. Działa na identycznej zasadzie co RTL, ale jest mniejszy i tańszy. Nie nadaje się do pełnoprawnej pętli podłogowej, bo ogranicza przepływ zbyt agresywnie.

Kontrola po uruchomieniu co sprawdzić w pierwszych 48 godzinach

Po napełnieniu instalacji i uruchomieniu kotła nie zostawiaj sprawy samej sobie. Pierwsza kontrola po 2 godzinach: sprawdź wziernikiem albo dotykiem temperaturę rury powrotnej z pętli podłogowej. Powinna wynosić 38-42°C przy zasilaniu 60-65°C. Jeśli jest niższa, pętla dostaje za mało przepływu i trzeba przykręcić zawór odcinający na innych obiegach.

Kontrola po 24 godzinach: zmierz temperaturę posadzki termometrem na podczerwień w trzech punktach pętli, w odległości minimum 30 cm od ścian. Różnica między najcieplejszym a najchłodniejszym punktem nie powinna przekraczać 3°C. Większa różnica oznacza problem z rozkładem rury albo pęcherz powietrza w najwyższym punkcie pętli.

Kontrola po 48 godzinach: sprawdź szczelność połączeń, przecierając złączki suchą bibułą. Zawór RTL pracuje przy wyższym spadku ciśnienia niż standardowe grzejniki, więc nawet drobna nieszczelność na złączce zaciskowej ujawni się w ciągu dwóch dni. Jeśli pojawi się rosa albo krople, dokręć nakrętkę o 1/8 obrotu, nie więcej.

Zrób zdjęcie nastawy zaworu, głowicy i tabeli przepływów po pierwszym uruchomieniu. Po roku albo dwóch łatwo zapomnieć, jakie wartości były ustawione, a porównanie z pierwotnym ustawieniem pozwala wykryć zużycie mechanizmu zanim podłoga zacznie reagować z opóźnieniem.

Najważniejsze zasady, których nie wolno łamać

Zawór RTL to rozwiązanie eleganckie w swojej prostocie, ale wymaga szacunku dla fizyki. Najważniejsze: nigdy nie montuj go bez uprzedniego sprawdzenia spadku ciśnienia w instalacji, nigdy nie ustawiaj głowicy powyżej 50°C na stałe, nigdy nie pomijaj filtra siatkowego, i nigdy nie uruchamiaj podłogówki przed upływem czasu wiązania wylewki.

Norma PN-EN 1264 ogranicza temperaturę powierzchni podłogi do 29°C w strefach stałego pobytu i 33°C w strefach brzegowych (przy oknach i ścianach zewnętrznych). Zawór RTL ustawiony na 40°C na powrocie przy standardowej rurze PEX 16 w posadzce cementowej o grubości 65 mm gwarantuje około 26-28°C na powierzchni, czyli mieścisz się w normie z zapasem.

Jeśli planujesz rozbudowę instalacji w przyszłości, zostaw za zaworem RTL odcinek rury z zaślepką albo zaworem odcinającym, żeby w razie potrzeby szybko przejść na mieszacz trójdrogowy. Koszt dodatkowego zaworu to 30 zł, a oszczędność czasu przy modernizacji ogromna.

Zrobione? Wrzuć zdjęcie układu, z chęcią zerknę, czy wszystko gra. Szczególnie ciekawi mnie, jak poradziłeś sobie z ciśnieniem w instalacji, bo to najczęstszy powód kłopotów z RTL-em w starszych domach.

Źródła danych: PN-EN 1264 (norma dotycząca wodnego ogrzewania podłogowego), karty techniczne zaworów RTL producentów takich jak Heimeier, Oventrop, Wavin (dostępne na ich stronach internetowych), Warunki Techniczne 2024 (rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie).
