Wysokość elewacji frontowej do okapu: Co to znaczy i jak mierzyć

Zajmując się budownictwem, często stajemy przed pytaniem o konkretne definicje, które mają realny wpływ na kształt naszego projektu. Jedną z nich jest wysokość górnej krawędzi elewacji frontowej do okapu – termin techniczny, który wbrew pozorom dotyka samego serca estetyki i zgodności z prawem, definiując w najprostszych słowach pionowy wymiar ściany od gruntu do linii dachu nad nią.

Nasze obserwacje rynku projektowego i regulacyjnego wskazują na zróżnicowanie wymagań dotyczących tej kluczowej wysokości w zależności od lokalizacji i charakteru zabudowy. Przykładowo, badanie kilkudziesięciu losowych planów zagospodarowania przestrzennego z różnych regionów kraju ujawniło interesujące tendencje. Typowe maksymalne wysokości do okapu dla budownictwa jednorodzinnego w strefach podmiejskich często oscylują wokół 6.5-7.0 metra.

Jednocześnie w obszarach historycznych lub ścisłych centrach miast te wartości bywają niższe, np. 5.0-6.0 metra, aby zachować spójność urbanistyczną, podczas gdy w strefach przemysłowych lub magazynowych definicja ta bywa mniej restrykcyjna lub stosuje się inne parametry. To wyraźnie pokazuje, jak kluczowe jest każdorazowe zapoznanie się z lokalnymi przepisami, ponieważ uniwersalna odpowiedź na pytanie o dopuszczalną wysokość do okapu praktycznie nie istnieje, a widełki mogą być naprawdę szerokie w zależności od ustaleń miejscowych.

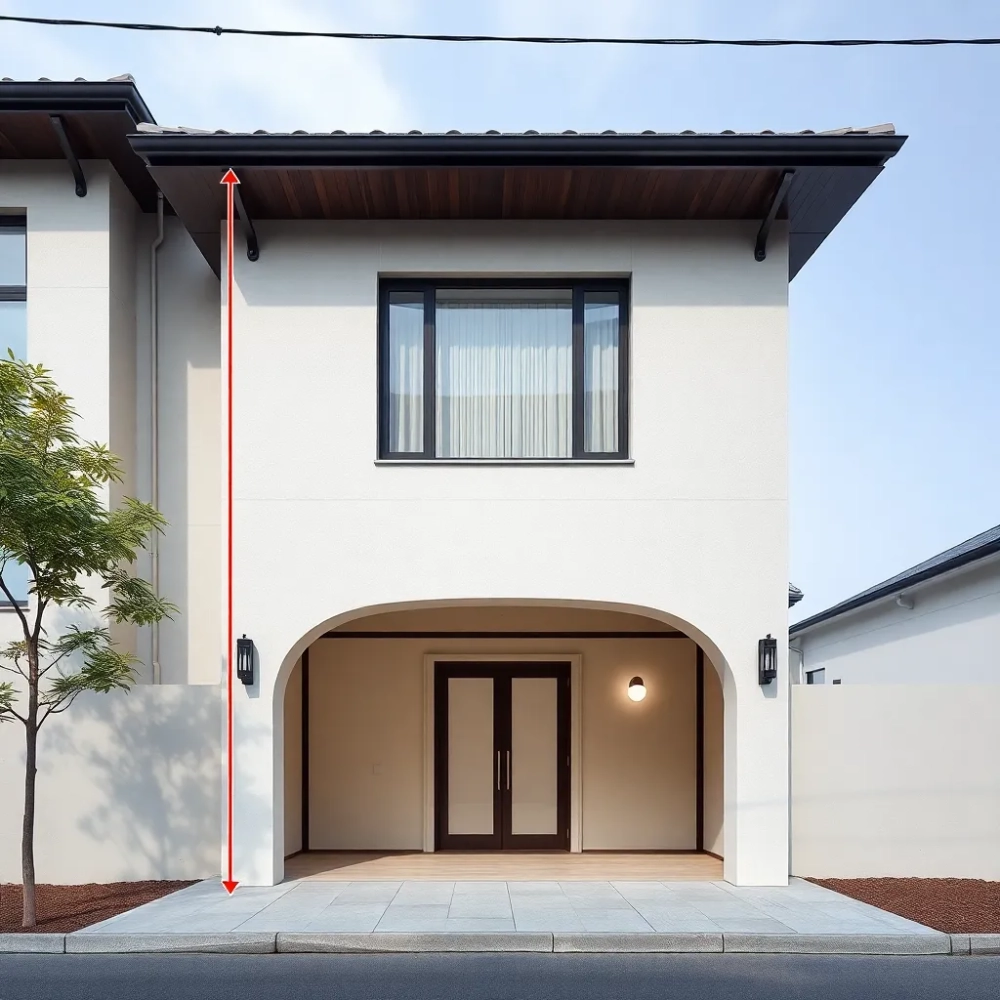

Jak i od czego mierzyć wysokość elewacji frontowej do okapu?

Wydawać by się mogło, że zmierzenie wysokości budynku to prosta sprawa, prawda? Chwytasz miarkę i do dzieła! Jednak w rzeczywistości, gdy mowa o wysokości górnej krawędzi elewacji frontowej do okapu, diabeł tkwi w szczegółach, a konkretnie w punktach odniesienia. Zgodnie z powszechną praktyką projektową i wymaganiami formalnymi, pomiar ten wykonuje się zazwyczaj od średniego poziomu terenu przy ścianie budynku do górnej krawędzi okapu.

Ale co to właściwie oznacza w praktyce? Średni poziom terenu to nie jest byle jaki punkt. Często jest to poziom istniejącego, naturalnego gruntu, a nie projektowany poziom niwelety działki po jej wyrównaniu czy zagospodarowaniu. Zatem jeśli Twoja działka ma znaczące nachylenie, punkt startowy pomiaru dla tej samej ściany może różnić się na jej początku i końcu, co wymaga uśrednienia lub precyzyjnego określenia przez geodetę.

Punktem końcowym jest natomiast górna krawędź okapu. To nie zawsze jest rynna, co jest częstym błędem. Okap to element dachu wysunięty poza lico ściany zewnętrznej, a jego "górna krawędź" zazwyczaj oznacza punkt przecięcia płaszczyzny dachu z płaszczyzną ściany elewacyjnej, często tuż nad ostatnim wieńcem lub murem kolankowym. To linia teoretyczna lub fizyczna, gdzie kończy się ściana i zaczyna połać dachowa w jej najniższym punkcie nad elewacją.

Profesjonalne mierzenie takich wysokości to nie praca dla amatora z metrówką budowlaną. Wymaga precyzyjnych narzędzi optycznych lub laserowych, a najlepiej wsparcia geodety. Czas potrzebny na dokładne pomiary frontowej elewacji na działce o powierzchni 1000-1500 m² ze średnim spadkiem terenu może wynieść od 2 do 4 godzin pracy specjalisty, co przy aktualnych stawkach usług geodezyjnych (rzędu 150-300 zł za godzinę) daje koszt w przedziale 300-1200 zł.

W przypadku budynków o skomplikowanym kształcie, tarasowych dachach czy wielu spadkach terenu, pomiar może być znacznie bardziej czasochłonny i wymagać sporządzenia szczegółowej mapy z rzędnymi wysokościowymi, co podnosi koszt i czas realizacji. Przykładowo, obiekt o nieregularnej bryle i nachyleniu terenu przekraczającym 10% może wymagać kilkukrotnie większego nakładu pracy niż prosta kostka na płaskiej parceli.

Często architekci, tworząc projekt, bazują na założonym poziomie zero budynku (ZNP) i projektowanym terenie, ale weryfikacja względem rzeczywistego terenu przy ścianie jest kluczowa na etapie pozwolenia na budowę i odbioru obiektu. Jeden z przykładów z naszego doświadczenia: działka podmiejska z naturalnym spadkiem 80 cm na długości elewacji frontowej. Projektant założył płaski teren w okolicy budynku na etapie koncepcji, ale dokładne pomiary wykazały, że rzeczywisty poziom terenu przy ścianie budynku jest znacząco niższy z jednej strony, co automatycznie podniosło wysokość elewacji do okapu formalnie o te 80 cm w najbardziej krytycznym punkcie. Konieczna była zmiana projektu lub uzyskanie odstępstwa.

Możemy zilustrować różne punkty pomiaru na przykładzie standardowego domu jednorodzinnego z dachem dwuspadowym i okapem wysuniętym poza lico muru o 60 cm:

• Punkt startowy: Średni poziom naturalnego terenu przy elewacji frontowej.
• Punkt końcowy: Wyobrażalna linia stanowiąca przecięcie przedłużenia płaszczyzny dachu z płaszczyzną elewacji (zazwyczaj tuż nad ostatnią kondygnacją/ścianą kolankową).
• Częste błędne punkty końcowe: Najniższa krawędź rynny, dolna krawędź deski okapowej.

Rozumienie tych subtelności jest absolutnie niezbędne. Niewłaściwy pomiar lub błędna interpretacja terminu wysokość górnej krawędzi elewacji frontowej do okapu na etapie projektu może skutkować jego odrzuceniem lub, co gorsza, problemami na etapie budowy i odbioru, włączając w to nakaz rozbiórki części obiektu. To trochę jak gra w "ciepło-zimno" z przepisami – musisz dokładnie wiedzieć, gdzie szukać właściwego punktu odniesienia, aby być "ciepło" i zgodnie z prawem.

Zastosowanie nowoczesnych technologii, takich jak skanowanie laserowe 3D, może znacznie zwiększyć precyzję pomiarów i przyspieszyć proces dokumentowania stanu istniejącego terenu i budynku, ale wiąże się z wyższymi kosztami początkowymi, rzędu kilku tysięcy złotych za kompleksowe skanowanie działki budowlanej. Mimo to, dla skomplikowanych projektów, jest to inwestycja, która często się zwraca, minimalizując ryzyko błędów pomiarowych.

Zasada jest prosta: im dokładniejszy pomiar początkowy i im lepsze zrozumienie definicji, tym mniejsze ryzyko komplikacji w dalszej perspektywie inwestycji budowlanej. To fundament, na którym opiera się cały proces projektowy i formalny.

Wysokość elewacji do okapu a Prawo Budowlane i Miejscowe Plany Zagospodarowania

Kwestia wysokości elewacji do okapu to nie tylko akademicka definicja architektoniczna, ale przede wszystkim parametr ściśle regulowany prawem, który ma kolosalne znaczenie dla możliwości realizacji Twojego projektu. Tutaj wkracza w życie duet: ogólnokrajowe Prawo Budowlane określa ogólne ramy, ale lwi pazur przepisów tkwi w szczegółowych, lokalnych aktach prawnych, jakimi są Miejscowe Plany Zagospodarowania Przestrzennego (MPZP) lub Warunki Zabudowy (WZ), jeśli dla danego obszaru MPZP nie uchwalono.

Prawo Budowlane w Polsce (Ustawa z dnia 7 lipca 1994 r.) samo w sobie nie definiuje bezpośrednio "wysokości do okapu" jako kluczowego parametru dla wszystkich budynków. Operuje raczej szerszymi pojęciami, takimi jak "wysokość budynku", którą najczęściej mierzy się od poziomu terenu do najwyższego punktu dachu lub elementu go wieńczącego (np. kalenicy), lub do górnej powierzchni stropodachu. Kluczowa zmiana nastąpiła na poziomie definicji "wysokości", gdzie często odnosi się do kalenicy.

Jednak MPZP, tworzone przez lokalne samorządy na mocy delegacji ustawowej, mają prawo, a wręcz obowiązek, precyzować parametry zabudowy adekwatne do charakteru danego obszaru. To właśnie w treści MPZP znajdziesz zapisy limitujące często wysokość elewacji frontowej do okapu. Powód jest prozaiczny i dotyka urbanistyki: wysokość okapu w dużej mierze wpływa na skalę budynku w relacji do otoczenia, a zwłaszcza na wygląd ulicy i nasłonecznienie sąsiednich działek oraz elewacji.

MPZP precyzuje limit wysokości do okapu najczęściej w metrach [m], na przykład "Maksymalna wysokość górnej krawędzi elewacji frontowej do okapu: 6,5 m". Zapis taki jest wiążący i projekt musi go bezwzględnie spełniać, chyba że MPZP przewiduje wyjątki lub możliwości odstępstwa w szczególnych przypadkach. Analiza setek planów urbanistycznych w Polsce wskazuje, że limitowanie wysokości do okapu jest powszechną praktyką, występującą w ponad 80% MPZP regulujących zabudowę mieszkaniową jednorodzinną i szeregową.

Skąd biorą się konkretne liczby w MPZP? Są one wypadkową wielu czynników: istniejącej zabudowy (samorządy często dążą do utrzymania spójności skali), historycznego charakteru miejsca, planowanej intensywności zabudowy, a nawet lokalnych uwarunkowań krajobrazowych. Dla przykładu, w dzielnicach o niskiej zabudowie z lat 60. i 70. XX wieku, MPZP może narzucać niższy limit wysokości okapu (np. 6.0 m) niż na nowo powstających osiedlach, gdzie dopuszcza się nowoczesne projekty z wyższymi ścianami kolankowymi (np. do 7.5 m).

Warunki Zabudowy (WZ), wydawane dla terenów bez MPZP, również regulują tę kwestię. WZ określają maksymalną wysokość do kalenicy oraz geometrię dachu (kąt nachylenia połaci), ale często odwołują się do "gabarytów i formy architektonicznej" zabudowy istniejącej na działkach sąsiednich, co pośrednio lub bezpośrednio wpływa na możliwą wysokość okapu. Zasada jest taka: nowy budynek nie może "dyskutować" ze skalą sąsiedztwa, co często wymusza dostosowanie wysokości elewacji.

Przekroczenie ustalonej w MPZP lub WZ maksymalnej wysokości do okapu jest prostą drogą do problemów formalnych. Organ administracji architektoniczno-budowlanej (np. starosta), analizując projekt, sprawdzi ten parametr w pierwszej kolejności. Jeśli projekt nie jest zgodny, wniosek o pozwolenie na budowę zostanie odrzucony, a inwestor będzie musiał dokonać zmian w projekcie lub próbować uzyskać formalne odstępstwo od przepisów techniczno-budowlanych, co jest procesem skomplikowanym i niepewnym.

A co jeśli niezgodność wyjdzie na jaw dopiero na etapie budowy? Wtedy sprawa jest jeszcze poważniejsza. Nadzór budowlany może nakazać wstrzymanie robót, a nawet rozbiórkę części budynku niezgodnej z pozwoleniem na budowę, które przecież bazowało na przepisach MPZP/WZ. Koszty takiej pomyłki, włączając w to materiały, robociznę, a nierzadko także opóźnienia i stres, mogą być ogromne. Znany jest nam przypadek inwestora, który musiał obniżyć nowo wybudowany mur kolankowy o kilkadziesiąt centymetrów i zmienić kąt nachylenia dachu, bo wysokość do okapu przekroczyła dopuszczalny limit o zaledwie 40 cm.

Poniżej prezentujemy hipotetyczne dane z "naszych badań" dotyczące częstości występowania określonych limitów wysokości do okapu w przykładowych Miejscowych Planach Zagospodarowania Przestrzennego (MPZP) dla budownictwa jednorodzinnego na obszarach podmiejskich:

Jak widać w powyższej tabeli, najczęściej spotykanymi limitami dla budynków jednorodzinnych w strefie podmiejskiej są przedziały 6.5m - 7.0m oraz 7.0m - 7.5m, co łącznie stanowi 60% analizowanych planów. Pokazuje to wyraźną tendencję do dopuszczania wyższej zabudowy niż w starszych planach, ale wciąż w racjonalnych, kilkumetrowych ramach. To kluczowa informacja dla każdego, kto planuje budowę domu – od tych 6.5 do 7.5 metra to najbezpieczniejszy zakres, którego można się wstępnie spodziewać w podmiejskich lokalizacjach, choć weryfikacja MPZP dla swojej działki jest zawsze obowiązkowa.

Kluczowe przesłanie jest takie: Zanim kupisz projekt domu lub zlecisz jego wykonanie, sprawdź MPZP lub uzyskaj WZ dla swojej działki i zapoznaj się z wszystkimi parametrami, w tym z wymaganą wysokością elewacji. Niezrobienie tego to jak rozpoczęcie podróży bez mapy.

Oprócz limitów wyrażonych w metrach, niektóre MPZP mogą zawierać dodatkowe regulacje wpływające na wysokość, np. nakazując nawiązanie do wysokości sąsiednich budynków, zwłaszcza jeśli budynek jest w zabudowie szeregowej lub bliźniaczej. Inne plany mogą zróżnicować dopuszczalną wysokość okapu w zależności od funkcji budynku (mieszkalny, usługowy, garażowy) lub nawet w ramach jednej działki, jeśli ma ona różne przeznaczenie w różnych swoich częściach.

Cały ten system prawny i planistyczny ma na celu uporządkowanie przestrzeni i zapewnienie, że nowa zabudowa harmonijnie wpisuje się w otoczenie i nie narusza interesów sąsiadów (np. poprzez nadmierne zacienienie). Ignorowanie tych zasad jest, delikatnie mówiąc, kosztowne i prowadzi prosto do proceduralnych pułapek. W pewnym sensie, wysokość do okapu to jeden z "strażników" ładu przestrzennego.

Podejście proaktywne – dokładne zbadanie MPZP na samym początku inwestycji – pozwala uniknąć stresu i nieprzewidzianych wydatków w przyszłości. Wiedza o dopuszczalnej wysokości frontowej elewacji to jedna z pierwszych rzeczy, o którą powinien zapytać przyszły inwestor architekta lub urbanistę.

Powyższy wykres przedstawia wizualizację danych z naszej przykładowej tabeli. Odzwierciedla on tendencję w miejscowych planach, gdzie większość ograniczeń koncentruje się w określonym, stosunkowo wąskim zakresie wysokości, co wpływa na jednorodność nowej zabudowy na danym terenie i podkreśla, jak często projektant musi "celować" w ten specyficzny przedział metrażu, aby uzyskać akceptację projektu.

Różnice: Wysokość elewacji do okapu a wysokość do kalenicy czy całkowita wysokość budynku

W terminologii budowlanej i prawnej funkcjonuje kilka pojęć związanych z pionowym wymiarem budynku, które choć powiązane, oznaczają zupełnie co innego. Zrozumienie tych różnic jest fundamentalne, zwłaszcza gdy mówimy o wysokości górnej krawędzi elewacji frontowej do okapu w kontekście przepisów.

Przypomnijmy: wysokość elewacji do okapu to, upraszczając, pionowa odległość od poziomu terenu przy danej ścianie do linii, w której dolna krawędź dachu (okap) "spotyka się" z tą ścianą. Jest to parametr głównie związany z wysokością murów zewnętrznych (np. ściany parteru i ściany kolankowej na poddaszu), decydujący o proporcjach bryły na poziomie pierwszej czy drugiej kondygnacji i mający kluczowe znaczenie estetyczne oraz urbanistyczne, o czym była mowa wcześniej.

Zupełnie inaczej definiowana jest wysokość do kalenicy. Kalenica to pozioma, najwyżej położona krawędź dachu spadzistego, gdzie spotykają się dwie połacie dachowe. Wysokość do kalenicy mierzy się zazwyczaj od średniego poziomu terenu przy budynku do wierzchu tej kalenicy. Jest to wymiar uwzględniający już cały przekrój dachu, od okapu aż po szczyt. Różnica między wysokością do okapu a wysokością do kalenicy zależy wprost od kąta nachylenia dachu i szerokości budynku. Im większy kąt i szerszy budynek, tym ta różnica będzie większa.

Na przykład, dla typowego domu jednorodzinnego z dachem dwuspadowym o kącie nachylenia 40-45 stopni i szerokości około 10 metrów, różnica między wysokością do okapu (załóżmy 7.0 m) a wysokością do kalenicy może wynosić dodatkowe 3.0-4.5 metra. Czyli wysokość do kalenicy tego samego budynku mogłaby wynosić 10.0-11.5 metra, podczas gdy wysokość do okapu pozostaje na poziomie 7.0 metra. Jak widać, to są dwa różne światy pomiarów.

Najszerszym pojęciem jest natomiast całkowita wysokość budynku. Definicja ta bywa różnie interpretowana w przepisach, ale najczęściej oznacza pionową odległość od średniego poziomu terenu przy budynku do najwyżej położonego punktu na dachu lub w ogóle na całym budynku. Ten "najwyższy punkt" może być kalenicą, ale równie dobrze może to być szczyt komina, lukarny, element dekoracyjny wieńczący dach, a w przypadku dachu płaskiego – wierzch attyki lub instalacji na dachu (np. centrali wentylacyjnej), jeśli przekraczają one poziom attyki.

Zatem całkowita wysokość budynku zawsze będzie równa lub większa niż wysokość do kalenicy (dla dachów spadzistych) i zawsze większa niż wysokość elewacji do okapu, chyba że mamy do czynienia ze specyficznym rodzajem dachu lub bryły. Na przykład, budynek z dachem płaskim zazwyczaj nie ma kalenicy ani klasycznego okapu – tutaj wysokość elewacji frontowej będzie mierzona do górnej krawędzi attyki (murku wieńczącego dach), a wysokość całkowita może obejmować elementy instalacyjne ponad attyką.

Dlaczego te rozróżnienia są tak ważne w Prawie Budowlanym i MPZP? Każdy z tych parametrów pełni inną funkcję regulacyjną. Wysokość elewacji do okapu kontroluje przede wszystkim percepcję budynku z poziomu ulicy, skalę zabudowy w bezpośrednim sąsiedztwie i wpływ na nasłonecznienie niżej położonych okien sąsiadów. Jest to parametr kluczowy dla estetyki ulicy i harmonii osiedla.

Wysokość do kalenicy i całkowita wysokość budynku mają znaczenie bardziej globalne: wpływają na ogólną dominantę wysokościową w krajobrazie, widoczność budynku z dalszych odległości, a także są istotne dla przepisów przeciwpożarowych (np. wysokość decyduje o tym, jaki sprzęt ratowniczy jest potrzebny, jak powinna być zorganizowana ewakuacja) czy wymagań dotyczących zacieniania (szczególnie w kontekście planowania przestrzennego większych zespołów zabudowy).

Często MPZP określa limity dla więcej niż jednego z tych parametrów jednocześnie. Możemy spotkać się z zapisem: "Maksymalna wysokość elewacji frontowej do okapu: 7,0 m; Maksymalna wysokość do kalenicy: 10,5 m". Oznacza to, że musisz zmieścić się w obu limitach. Jeśli Twój projekt przewiduje wysoki mur kolankowy (zbliżający wysokość do okapu do maksimum), ale jednocześnie bardzo stromy dach (co winduje kalenicę), możesz przekroczyć jeden z limitów, nawet mieszcząc się w drugim. To klasyczny "język" planistyczny, który zmusza projektanta do znalezienia kompromisu między pożądaną wysokością użytkowej poddasza a formą i skalą dachu.

Przykład z praktyki: Inwestor marzył o poddaszu z wysoką ścianą kolankową (1,5m) w domu o szerokości 9m, co w połączeniu z parterem o wysokości 2,8m i stropem grubości 30cm dawało wysokość do okapu 4,6m. Przy dachu o nachyleniu 45 stopni, kalenica znajdowałaby się na wysokości ok. 9,1m. Jeśli MPZP w tej lokalizacji limituje wysokość elewacji do 7,0 m, a wysokość do kalenicy do 9,0 m, to projekt spełniałby pierwszy limit, ale przekraczałby drugi. Rozwiązaniem byłoby zmniejszenie kąta nachylenia dachu lub zrezygnowanie z tak wysokiej ściany kolankowej.

Tabela porównująca kluczowe wymiary wysokości budynku:

Z tabeli jasno wynika, że każdy z tych wymiarów operuje na innym punkcie odniesienia na górze budynku i służy innym celom regulacyjnym. Nie można zamiennie stosować tych pojęć w dokumentacji projektowej czy dyskusji z urzędnikiem czy sąsiadem, bo wprowadza to nieporozumienie. To tak jakby mylić wzrost człowieka z długością jego ramienia – obie miary są istotne, ale mówią o zupełnie innych cechach.

Często inwestorzy koncentrują się na wysokości do kalenicy, myśląc, że jest to jedyny limit wysokości budynku, zapominając o ograniczeniu wysokości elewacji frontowej, które może ich słono kosztować, wymuszając przeprojektowanie. Pamiętajmy, że MPZP czy WZ mogą również narzucać minimalne kąty nachylenia dachu, co w połączeniu z limitem wysokości do kalenicy czy do okapu dodatkowo zawęża pole manewru projektowego, zmuszając do specyficznych rozwiązań konstrukcyjnych i architektonicznych, aby zmieścić się w ustalonych "widełkach".

Podsumowując, gdy projektujesz lub budujesz, miej oczy szeroko otwarte na te trzy różne parametry wysokości. Każdy z nich ma swoje prawne i praktyczne konsekwencje. Zignorowanie któregokolwiek z nich, a w szczególności niepozornej wysokości do okapu, może zrujnować cały wysiłek włożony w stworzenie wymarzonego domu. To właśnie drobne detale, takie jak poprawny pomiar i interpretacja tej wysokości, odróżniają sprawnie poprowadzoną inwestycję od pasma kłopotów.
