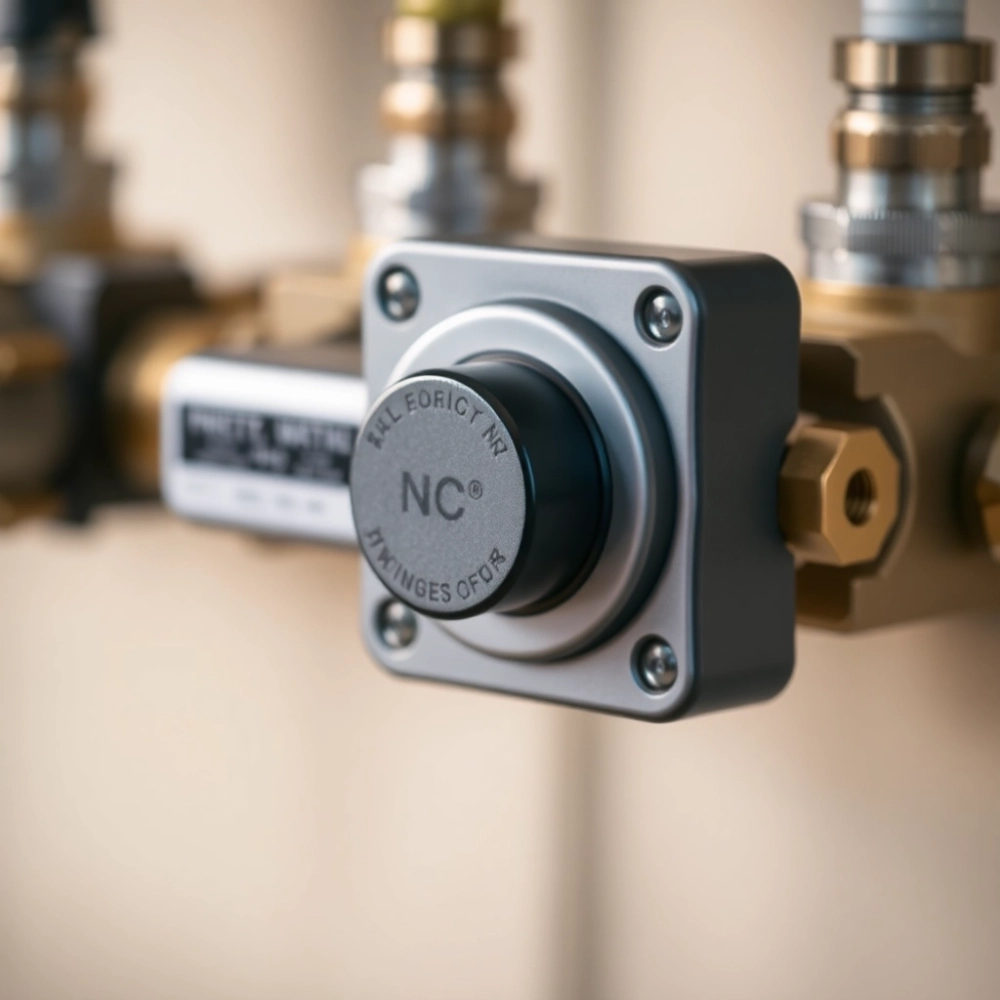

Siłownik do podłogówki NC czy NO? Sprawdź, który wybrać

Stajesz przed regałem albo otwartą kartą w sklepie i widzisz dwa identycznie wyglądające siłowniki do ogrzewania podłogowego. Jeden oznaczony NC, drugi NO. Różnica cenowa sięga kilkudziesięciu złotych, a sprzedawca rzuca zdanie: „normalnie bierze się NC, ale to zależy". Właśnie ta niepewność kosztuje Cię najwięcej, bo zły wybór oznacza albo przegrzanie pomieszczenia, albo konieczność wymiany kilkunastu głowic za jednym zamachem. Krótka odpowiedź: w typowej instalacji podłogowej wygrywa siłownik NC, czyli normalnie zamknięty, i poniżej znajdziesz konkretne powody, kiedy warto złamać tę regułę.

• Jak działa siłownik termoelektryczny i czym różni się NC od NO
• Siłownik 24V czy 230V bezpieczeństwo i kompatybilność
• Najczęstsze błędy przy wyborze siłownika do podłogówki
• Checklista: jaki siłownik wybrać do swojej instalacji

Jak działa siłownik termoelektryczny i czym różni się NC od NO

Siłownik termoelektryczny to niewielka głowica montowana na zaworze rozdzielającym rozdzielacza ogrzewania podłogowego. Dostaje sygnał elektryczny z termostatu, rozgrzewa wewnętrzny element (najczęściej woskowy lub ciecz z pamięcią kształtu), a ten przesuwa trzpień zaworu o zaledwie 3-4 mm. Czas pełnego otwarcia wynosi zwykle 2-3 minuty, co dla podłogówki jest wartością idealną, bo woda krąży w obiegu wolniej niż w grzejnikach.

Oznaczenie NC (Normally Closed) oznacza, że bez napięcia trzpień pozostaje wsunięty, a przepływ przez pętlę podłogową zostaje odcięty. Dopiero podanie prądu powoduje otwarcie zaworu i uruchomienie grzania. Wariant NO (Normally Open) działa odwrotnie: prąd zamyka obieg, a jego zaniek otwiera. Ta odwrotność ma ogromne znaczenie w sytuacji awaryjnej.

Zasada FALL-SAFE wynika wprost z budowy siłownika. Gdybyś zapomniał wyłączyć zasilanie albo regulator uległ awarii, siłownik NC zamyka pętlę i pomieszczenie po prostu stygnie. W instalacji NO brak prądu oznacza ciągły przepływ gorącej wody, co w mieszkaniu na piętrze potrafi podnieść temperaturę do 30°C w ciągu godziny. Dlatego normy PN-EN 215 dotyczące zaworów grzejnikowych i przyłbowych sugerują domyślnie konfigurację bezpieczną, czyli zamkniętą.

Porównanie obu typów w liczbach

Kiedy NC, a kiedy NO ma realny sens

NC sprawdza się wszędzie tam, gdzie zależy Ci na powtarzalnej, regulowanej temperaturze i korzystasz z klasycznego termostatu pokojowego. Salon, sypialnie, korytarz, garderoba, biuro, pokój dziecka, kuchnia (przy ogrzewaniu podłogowym na całej powierzchni) to środowisko naturalne dla normalnie zamkniętego. Taki siłownik do podłogówki NC czy NO wybierany jest domyślnie w 90% projektów, ponieważ wpasowuje się w logikę termostatu „włącz, gdy za zimno, wyłącz, gdy ciepło".

NO przydaje się w wąskich, ale konkretnych sytuacjach. Łazienka z matą przeciwobłodzeniową na korytarzu zewnętrznym, ogrzewanie podłogowe w kotłowni, która nie może zamarznąć, albo pętla w domku letniskowym bez stałego nadzoru, gdzie liczy się ochrona przed mrozem przy jednoczesnym braku prądu. W tych scenariuszach brak zasilania oznacza, że woda ma nadal krążyć i chronić instalację.

Spotykane są też rozwiązania mieszane: cały dom pracuje na NC, a jedna pętla zabezpieczająca przed zamarzaniem korzysta z NO. To logiczne, gdy rozdzielacz obsługuje dziesięć i więcej obwodów, a Ty nie chcesz polegać wyłącznie na UPS, którego akumulatory rozładują się po kilku godzinach.

Siłownik 24V czy 230V bezpieczeństwo i kompatybilność

Drugi wymiar wyboru pojawia się, gdy patrzysz na napięcie zasilania. Na rynku dominują dwa standardy: 24 V prądu zmiennego lub stałego oraz 230 V. Oba poprawnie obsługują siłownik termoelektryczny NC, ale różnią się konsekwencjami montażowymi i prawnymi. Normy SEP oraz wymogi dokumentacji budynków użyteczności publicznej wymuszają 24 V w pomieszczeniach mokrych, przedszkolach, szpitalach i wszędzie tam, gdzie instalacja wymaga separacji galwanicznej.

Wariant 230 V króluje w domach jednorodzinnych, ponieważ nie potrzebujesz dodatkowego transformatora. Termostat zasilany z sieci bezpośrednio steruje głowicą, a całość spina jeden przewód trójżyłowy. Problem pojawia się, gdy samodzielnie prowadzisz przewód przez ścianę mokrą albo w pobliżu wanny. Porażenie przy 230 V w łazience, nawet teoretyczne, stanowi realne zagrożenie życia.

Przy 24 V zasilacz najczęściej umieszcza się w szafce rozdzielacza, a każdy siłownik pobiera maksymalnie 2 W przy rozruchu. Oznacza to, że transformator 60 VA spokojnie obsłuży 15-20 głowic, a koszt samego urządzenia zamyka się w 80-180 zł. To niewiele za wieloletni komfort psychiczny, szczególnie że przy okablowaniu niskonapięciowym popełnienie błędu nie grozi pożarem.

Kompatybilność wsteczna bywa zdradliwa. Termostat zaprojektowany pod 230 V często nie posiada wyjścia niskonapięciowego, a sterownik 24 V nie dopuści napięcia sieciowego. Mieszanie obu standardów na jednym rozdzielaczu to najkrótsza droga do natychmiastowego uszkodzenia siłownika. Dlatego przed pierwszym zakupem warto otworzyć puszkę przy rozdzielaczu i sprawdzić, jakie napięcie faktycznie biegnie do głowic.

Szybka ściąga napięciowa

Najczęstsze błędy przy wyborze siłownika do podłogówki

Pierwsza pułapka: kupowanie NO „na wszelki wypadek", bo w razie awarii prądu będzie grzać. Brzmi sensownie, dopóki nie zdasz sobie sprawy, że awaria prądu w domu z automatyką trwa zwykle kilkadziesiąt minut, a nie tygodnie. Przez ten czas podłoga w łazience potrafi osiągnąć 32°C, a komfort zamienia się w dyskomfort. NO obronnie działa naprawdę tylko w instalacjach z zasilaniem rezerwowym i czujnikiem zamarzania.

Drugi grzech to ignorowanie napięcia. Zdarza się, że klient dostaje atrakcyjną ofertę siłowników 24 V, a jego termostat wisi na ścianie od lat i wysyła 230 V. Skutek? Po podaniu napięcia sieciowego niskonapięciowa głowica spala cewkę w ciągu sekundy. Zanim klikniesz „zamawiam", otwórz kartę katalogową termostatu i znajdź konkretne napięcie wyjściowe.

Trzeci błąd dotyczy czasu reakcji. Siłowniki 10- czy 15-minutowe istnieją, ale w praktyce są zbyt wolne dla podłogówki. Betonowa wylewka akumuluje ciepło przez wiele godzin, lecz liczy się szybkość odcięcia dopływu, gdy okno zostanie otwarte na oścież. Standardowe 2-3 minuty gwarantują, że termostat wyłączy dogrzewanie zanim temperatura w pokoju skoczy o 2°C.

Czwarta pomyłka: brak analizy ryzyka w pomieszczeniu. Pokój gościnny, który ogrzewa się trzy razy w miesiącu, z czego większość czasu stoi pusty, nie potrzebuje NO. Z kolei pralnia, w której suszy się pranie, zyska na ciągłym niskim dogrzewaniu, więc NO może mieć tu uzasadnienie. Decyzję podejmuj zawsze od scenariusza, nie od ceny.

Piąty problem to myślenie, że jeden siłownik wystarczy na lata. Producent udziela gwarancji 2-5 lat, ale realna żywotność przy codziennej eksploatacji wynosi 8-12 lat. Woskowy element wykonawczy kruszeje, a trzpień zaczyna się zacinać. Przy okazji remontu warto zaplanować wymianę kompletu, bo odkładanie pojedynczych sztuk skutkuje nierównomiernym dogrzewaniem poszczególnych pętli.

Szósty błąd, często niezauważalny: pomijanie funkcji „first-open". To pozycja, w której siłownik montuje się na zaworze jeszcze w fabrycznym opakowaniu, a pętla pozostaje otwarta. Ułatwia napełnianie instalacji i odpowietrzanie przed uruchomieniem automatyki. Brak tej cechy wymusza ręczne otwieranie każdej głowicy, co przy 12 obwodach zajmuje pół godziny.

Checklista: jaki siłownik wybrać do swojej instalacji

Zanim wydasz pieniądze, przejdź przez osiem pytań. Każde z nich ma konkretną fizyczną konsekwencję w Twoim rozdzielaczu.

Czy pomieszczenie jest ogrzewane codziennie, czy sporadycznie? Codzienne użytkowanie premiuje NC, bo chcesz, by termostat decydował o każdym stopniu. Sporadyczne (sauna, pokój gościnny) toleruje NO, jeśli zależy Ci na ochronie przed zamarzaniem.

Jakie napięcie biegnie do rozdzielacza? Sprawdź miernikiem na kostce przyłączeniowej. 24 V wymusza zakup siłownika niskonapięciowego, 230 V sieciowego. Mieszanie obu standardów zawsze kończy się spaleniem głowicy.

Czy instalacja ma zasilanie awaryjne? UPS lub agregat sprawia, że NO staje się bezpieczniejsze, bo realna przerwa w zasilaniu trwa sekundy, nie godziny. Bez podtrzymania bateryjnego NC wygrywa zdecydowanie.

Jak wrażliwe jest pomieszczenie na przegrzanie? Sypialnia i pokój dziecka z dużymi przeszkleniami szybko gromadzą ciepło słoneczne. Tam NC zamyka pętlę szybciej i nie dopuszcza do przekroczenia 24°C, natomiast NO trzymałby wodę w obiegu „na zapas".

Czy termostat obsługuje funkcję PWM? Algorytm proporcjonalno-całkujący wymaga siłownika o krótkim czasie reakcji. Klasyczne 2-3 minuty działają idealnie, wolniejsze 10+ minut niezbyt nadają się do współpracy ze sterownikami adaptacyjnymi.

Jaki jest rozmiar przyłącza? Większość rozdzielaczy europejskich stosuje gwint M30×1,5, ale zdarzają się M28 lub starsze normy. Jedno spojrzenie na kartę katalogową zaworu oszczędza zwrotu kurierskiego.

Ile pętli obsługuje rozdzielacz? Powyżej 12 obwodów warto wybrać siłownik o poborze poniżej 1,5 W, by zmieścić się w mniejszym transformatorze. W praktyce wystarczy podliczyć Waty i sprawdzić, czy suma nie przekracza 80% mocy zasilacza.

Jaką masz tolerancję na hałas? Tanie siłowniki potrafią głośno klikać przy zamykaniu, co w sypialni bywa dokuczliwe. Modele z certyfikatem TÜV lub oznaczone jako „silent" działają zauważalnie ciszej, choć kosztują 20-30 zł więcej za sztukę.

Tabela szybkiego wyboru

Odpowiedzi na najczęściej szukane pytania

Jaki siłownik do ogrzewania podłogowego wybrać, gdy zaczynam budowę od zera? Siłownik NC zasilany napięciem 24 V, kompatybilny z Twoim termostatem, o czasie reakcji 2-3 minuty. To domyślna, sprawdzona konfiguracja, która zadowala zarówno inwestorów indywidualnych, jak i deweloperów oddających mieszkania w standardzie pasywnym.

Czy można mieszać NC i NO na jednym rozdzielaczu? Tak, pod warunkiem, że każdy obwód korzysta z własnego termostatu lub strefy logicznej. W praktyce oznacza to konieczność zaplanowania dodatkowej automatyki, bo jeden sterownik nie obsłuży dwóch filozofii bezpieczeństwa naraz. Najprostsze wdrożenie polega na wydzieleniu jednej niezależnej pętli NO na przykład w kotłowni.

Czy siłownik NC działa bez termostatu? Technicznie tak, ale wówczas pozostaje w pozycji zamkniętej, bo nigdy nie dostaje sygnału otwarcia. Trzeba go sterować ręcznie, napięciem 230 V z wyłącznika świecznikowego, albo podłączyć pod prosty termostat manualny. Przy braku termostatu lepiej rozważyć NO z rezystorem symulującym sygnał ciągłego grzania.

Ostrzeżenie BHP przy montażu 230 V

Siłownik NC to domyślna, bezpieczna i tańsza opcja dla zdecydowanej większości pętli podłogowych. Trzymaj się tej zasady, jeśli termostat steruje codziennym komfortem, a instalacja nie ma rezerwowego zasilania. Siłownik NO rozważ tylko wtedy, gdy potrzebujesz ochrony przed zamarzaniem albo utrzymania minimalnego ciepła w pomieszczeniu pozbawionym nadzoru. Napięcie 24 V wybieraj wszędzie tam, gdzie wilgoć, dzieci lub wymogi formalne eliminują 230 V, a 230 V pozostaw dla prostych instalacji w strefach suchych. Trzymaj czas reakcji poniżej 3 minut, sprawdź gwint przyłącza i nie mieszaj typów na jednej strefie sterowania. Te siedem kryteriów spina się w prostą regułę: NC jako fundament, NO tam, gdzie logika instalacji lub bezpieczeństwa tego wymaga, napięcie dobrane do warunków, producent z kartą katalogową zgodną z PN-EN 215. Przy takim podejściu podłogówka działa stabilnie przez 10-15 lat bez niespodzianek, a jedynym dźwiękiem, jaki usłyszysz, będzie delikatne kliknięcie głowicy przy zmianie temperatury.

Źródła danych: katalogi producentów siłowników (seria MNG oraz V4044, karty katalogowe Honeywell, Danfoss, Salus), norma PN-EN 215 „Zawory grzejnikowe i przyłbowe. Wymagania i badania", norma PN-HD 60364-7-701 „Instalacje elektryczne w pomieszczeniach z wanną lub prysznicem", normy SEP dotyczące instalacji niskonapięciowych, dokumentacja techniczna rozdzielaczy ogrzewania podłogowego dostępna na stronach producentów oraz cenniki dystrybutorów instalacyjnych aktualne na 2024 rok. Adresy źródeł: honeywell.com, heating.danfoss.pl, salus-controls.pl, sep.com.pl, PKN.pl.
