Rozdzielacz dwufunkcyjny do CO i podłogówki: schemat, który warto znać

Masz przed sobą ścianę pełną rur, dwa różne światy grzewcze i potrzebę, żeby to wszystko ze sobą pogadało bez szwanku. Rozdzielacz dwufunkcyjny do co i podłogówki schemat wygląda na pierwszy rzut oka jak plątanina, ale pod spodem kryje się prosty mechanizm: dwie belki, dwa obiegi, jedna logika. W tym tekście rozbieram ją na czynniki pierwsze, pokazuję konkretne liczby, normy i fizykę przepływu, której nie widać gołym okiem. Efekt? Po lekturze patrzysz na ten element instalacji jak na narzędzie, nie na zagadkę.

• Budowa rozdzielacza dual: belki, rotametry i siłowniki
• Dobór rozdzielacza do liczby obiegów grzewczych
• Montaż rozdzielacza mieszanego krok po kroku
• Regulacja i balansowanie przepływów w rozdzielaczu CO
• Najczęstsze błędy przy montażu rozdzielacza do podłogówki i grzejników
• Eksploatacja i konserwacja rozdzielacza

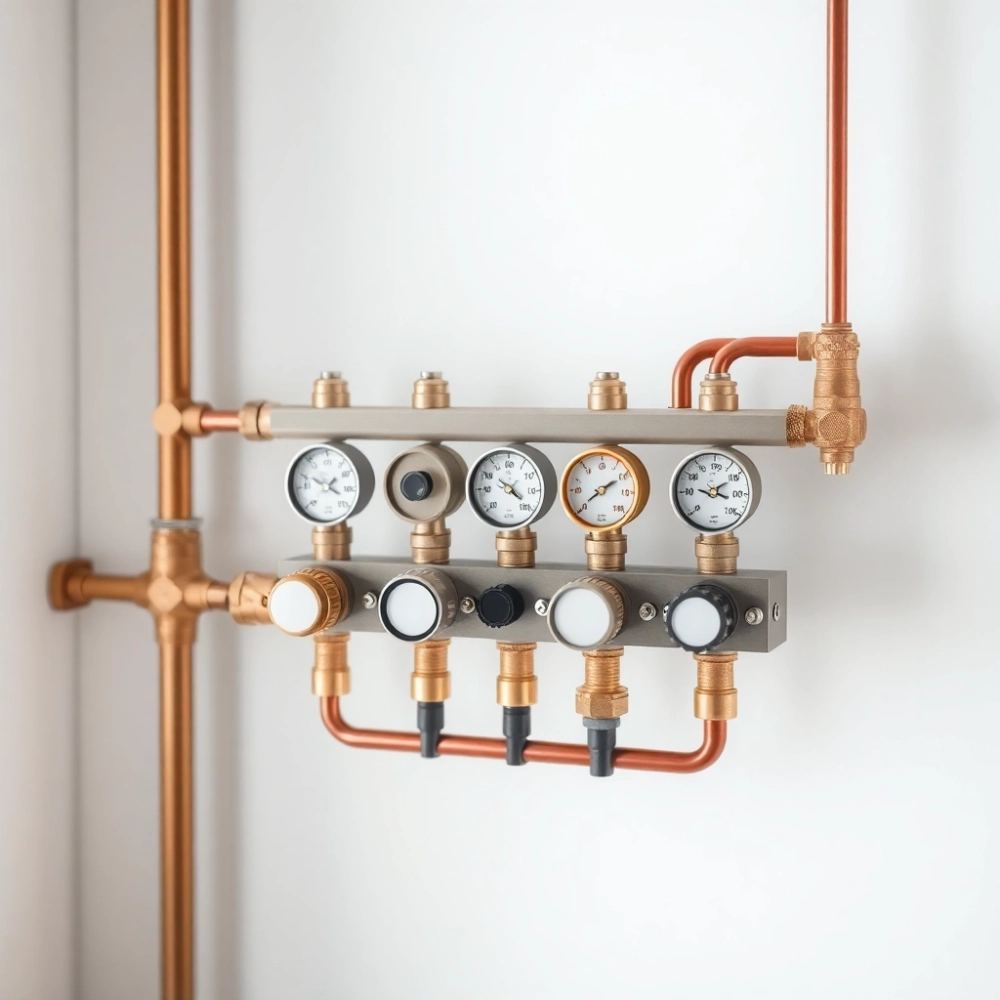

Budowa rozdzielacza dual: belki, rotametry i siłowniki

Rozdzielacz mieszany C.O. to w gruncie rzeczy dwie stalowe lub mosiężne belki połączone ze sobą rozstawem przyłączy. Belka górna (zasilająca) prowadzi wodę z kotła do poszczególnych obiegów, dolna (powrotna) zbiera ją z powrotem. Każde przyłącze obsługuje jeden obwód, a różnica polega na tym, że na jednej belce masz grzejniki wysokotemperaturowe (55-75 °C), a na drugiej pętle podłogowe (35-45 °C).

Temperatura robocza to pierwszy parametr, który rozdziela te dwa światy. Podłogówka potrzebuje łagodnego gradientu, bo przy 50 °C na zasilaniu posadzka robi się nieprzyjemnie ciepła, a drewno zaczyna pracować. Grzejnik natomiast musi oddać dużo energii w krótkim czasie, więc woda krąży w nim znacznie gorąca. Właśnie dlatego w rozdzielaczu dual stosuje się dodatkowy zawór mieszający, który obniża temperaturę medium wchodzącego w pętle podłogowe.

Na każdym wyjściu z belki zasilającej znajdziesz rotametr przezroczystą rurkę ze skalą, w której pływa pływak. Jego wysokość odpowiada aktualnemu natężeniu przepływu w litrach na minutę. Mechanizm działa na zasadzie równowagi sił: im większy przepływ, tym wyżej pływak się unosi, bo większa różnica ciśnień popycha go ku górze. Dzięki temu bez żadnego elektronarzędzia odczytasz, czy dany obwód pobiera tyle wody, ile zaplanował projektant.

Na belce powrotnej montuje się z kolei zawory termostatyczne z możliwością ręcznego ustawienia wstępnego oporu (nastawy wstępnej). To one odpowiadają za balansowanie hydrauliczne, czyli za to, by woda nie uciekała tam, gdzie ma najmniejszy opór, lecz rozchodziła się równomiernie. Każdy obieg dostaje wtedy dokładnie taką ilość medium, jakiej potrzebuje, bez efektu „kradzieży" przez krótszą pętlę.

Siłowniki termoelektryczne montuje się na zaworach powrotnych w obwodach podłogowych. Działają na zasadzie rozszerzalności cieplnej wosku lub płynu wewnątrz głowicy: gdy termostat pokojowy wysyła sygnał, siłownik nagrzewa się, wydłuża trzpień i przymyka zawór. Bezprądowo siłownik pozostaje otwarty, więc w razie awarii automatyki obieg działa dalej. To prostota, która ratuje dom przed zamarzaniem.

Integralnym elementem są też odpowietrzniki automatyczne na końcach obu belek. Usuwają mikropęcherzyki powietrza, które inaczej tworzyłyby korki gazowe i blokowały przepływ. W rozdzielaczu dual umieszcza się je zawsze w najwyższym punkcie, bo pęcherzyk zawsze płynie ku górze. Norma PN-EN 215 reguluje dopuszczalne ciśnienie robocze (zwykle 6 bar) oraz zakres temperatur (do 110 °C), co w praktyce oznacza spory zapas bezpieczeństwa dla typowej instalacji domowej.

Dobór rozdzielacza do liczby obiegów grzewczych

Pierwszy krok to zsumowanie pętli: każda pętla podłogowa to jeden obieg, każdy grzejnik to kolejny, chyba że łączysz je w grupy o wspólnym sterowaniu. W domu 120 m² typowo wychodzi 6-10 obiegów: 4-6 pętli podłogowych i 2-4 gałęzie grzejnikowe. Wartość tę dobiera się na podstawie projektu, w którym obliczono zapotrzebowanie cieplne każdego pomieszczenia osobno.

Średnica przyłączy to drugi filtr. Standardem w budownictwie jednorodzinnym jest DN 25 (1 cal) dla całego rozdzielacza, a poszczególne obwody mają wyjścia DN 20 (3/4 cala) lub eurokonus 17 mm. Wybór zależy od średnicy rur: PEX 16 mm pasuje do eurostożka, PEX 20 mm wymaga już adaptera. Niedopasowanie prowadzi do turbulentnego przepływu i hałasu.

Materiał ma znaczenie długoterminowe. Mosiądz odporny na odcynkowanie (zgodnie z normą PN-EN 12165) wytrzyma 20-30 lat w instalacji z wodą o podwyższonej twardości. Stal nierdzewna AISI 304 jest droższa, ale w wodzie miękkiej i przy wysokich temperaturach sprawdza się równie dobrze. Tworzywo sztuczne wzmocnione włóknem szklanym to opcja dla instalacji pracujących w niższych parametrach, zwykle do 6 bar i 70 °C.

Nie warto kupować rozdzielacza „na zapas" z dużą liczbą obiegów, jeśli ich nie wykorzystasz. Każde nieużywane przyłącze to martwa objętość wody, która wychładza się i spowalnia reakcję instalacji. Pusty obieg warto zaślepić korkiem z uszczelką, ale to nadal dodatkowy koszt. Lepiej rozbudować układ modułowo, dokładając kolejne sekcje w przyszłości.

Kiedy unikać rozdzielacza dual? Przy bardzo małej instalacji (np. sam jeden grzejnik w łazience) wystarczy zwykły zawór mieszający i pompa. Rozdzielacz mieszany ma sens tam, gdzie są co najmniej dwa obiegi o różnych parametrach pracy. W domu pasywnym lub zeroenergetycznym, gdzie podłogówka dominuje, klasyczne grzejniki mogą w ogóle nie być potrzebne, co redukuje układ do jednej belki z zaworem mieszającym.

Montaż rozdzielacza mieszanego krok po kroku

Lokalizacja szafki rozdzielaczowej to nie kwestia estetyki, lecz fizyki. Montuje się ją najczęściej w korytarzu, garderobie lub wnęce pod schodami, zawsze w ścianie wewnętrznej, by ograniczyć straty ciepła. Wysokość montażu to 60-90 cm od posadzki, licząc od osi rur. Taki przedział zapewnia wygodny dostęp do rotametrów i zaworów bez konieczności kucania czy sięgania pod sufit.

Przed rozpoczęciem pracy instalator zamyka zawory odcinające na zasilaniu i powrocie kotła, a następnie spuszcza ciśnienie z instalacji. Rury prowadzi się od rozdzielacza bez ostrych kolan (promień gięcia min. 5 × średnica rury), bo każde załamanie zwiększa opór hydrauliczny. Podejścia do grzejników prowadzi się w ścianie lub w posadzce w izolacji termicznej, minimalna grubość otuliny to 13 mm dla średnic do 22 mm.

Po zawieszeniu obu belek w szafce (z zachowaniem poziomu, tolerancja ±1 mm/metr) przychodzi czas na podłączenie obiegów. Każda pętla podłogowa musi mieć tę samą średnicę i długość w przybliżeniu zgodną z projektem, by opory były porównywalne. Różnica długości pętli w jednej strefie nie powinna przekraczać 15%, bo dłuższa pętla dostanie mniej wody, co objawi się zimnymi pasami na podłodze.

Po zakończeniu próby ciśnieniowej przychodzi czas na pierwsze uruchomienie. Otwiera się zawór kotłowy, odpowietrza każdą pętlę ręcznie (do pojawienia się ciągłego strumienia wody bez pęcherzyków), a następnie uruchamia pompę obiegową na najniższym biegu. Stopniowe zwiększanie obrotów pompy pozwala wypłukać resztki powietrza bez szoku hydraulicznego.

Regulacja i balansowanie przepływów w rozdzielaczu CO

Balansowanie hydrauliczne to nie kosmetyka, lecz warunek poprawnej pracy całego układu. Bez niego najkrótsza pętla (często ta bliżej kotła) „kradnie" wodę dłuższym obiegom. Skutek? Jedno pomieszczenie grzeje się za mocno, inne w ogóle. Mechanizm jest czysto fizyczny: woda zawsze wybiera drogę o najmniejszym oporze, a dłuższa rura oznacza większe tarcie wewnętrzne.

Proces zaczyna się od ustawienia pompy na nominalny przepływ projektowy (zwykle 1,5-2,5 m³/h dla domu 150 m²). Następnie na każdym rotametrze odczytujesz aktualny przepływ i porównujesz z wartością z projektu. Jeśli płynie za mało wody, otwierasz zawór nastawczy na powrocie (obniżasz opór), jeśli za dużo, przymykasz. Różnica 5-10% jest dopuszczalna, powyżej 20% oznacza błąd w doborze lub montażu.

W praktyce najłatwiej balansuje się metodą „od najdalszej pętli do najbliższej". Zaczynasz od obiegu najbardziej oddalonego od rozdzielacza, ustawiasz jego przepływ na wartość projektową, potem przechodzisz do kolejnego. Każda regulacja wpływa na pozostałe, dlatego po zamknięciu jednego obwodu warto wrócić do poprzednich i skorygować odczyty. To trochę jak strojenie instrumentu strunowego jednocześnie.

Automatyka pogodowa współpracuje z siłownikami, ale nie zwalnia z obowiązku ręcznego balansowania. Krzywa grzewcza steruje temperaturą zasilania w funkcji temperatury zewnętrznej, siłowniki odcinają poszczególne obiegi, gdy pomieszczenie osiągnie zadaną temperaturę. Wszystko to działa poprawnie tylko wtedy, gdy obiegi są zbalansowane. W przeciwnym razie automatyka kompensuje błędy instalacji, reagując z opóźnieniem i przegrzewając jedne strefy kosztem innych.

Najczęstsze błędy przy montażu rozdzielacza do podłogówki i grzejników

Montaż bez projektu to grzech numer jeden. Instalator „z doświadczenia" dobiera liczbę obiegów, średnice i przepływy według własnego widzimisię. Efekt? Po pierwszym sezonie grzewczym okazuje się, że sypialnia jest zimna, a łazienka sauna. Projekt instalacji sanitarnych wraz z obliczeniami hydraulicznymi to dokument, który oszczędza tysiące złotych poprawek.

Drugi klasyk to pominięcie zaworu mieszającego przed obiegiem podłogowym. Podłogówka bez mieszacza dostaje wodę o tej samej temperaturze co grzejniki, czyli 60-70 °C. Po kilku tygodniach posadzka zaczyna pękać, a drewno (jeśli jest) pracuje tak intensywnie, że odkształca się w ciągu roku. Zawór mieszający trój- lub czterodrogowy to element obowiązkowy.

Nierówna długość pętli podłogowych to kolejny częsty grzech instalatora, który układa rury „jak popadnie". Projekt zwykle zakłada tolerancję długości ±10%, a w praktyce różnice sięgają 30-40%. Wtedy pętla krótsza dostaje nieproporcjonalnie dużo wody, dłuższa niemal staje. Rozwiązanie? Albo równe pętle ślimakowe, albo montaż dodatkowych zaworów regulacyjnych na krótszych obiegach.

Próba ciśnieniowa bywa traktowana po macoszemu, a to jedyny sposób, by wykryć nieszczelność zanim posadzka zostanie wylana. Norma PN-EN 1264-4 wymaga 30 minut pod ciśnieniem 6 bar (lub 1,5 × ciśnienia roboczego, jeśli jest wyższe). Spadek ciśnienia o więcej niż 0,2 bar w tym czasie oznacza nieszczelność, którą trzeba zlokalizować i naprawić.

Odpowietrzanie po uruchomieniu to ostatni etap, którego wielu instalatorów nie docenia. Jeśli pompa pracuje z powietrzem w układzie, przepływ jest turbulentny, a rotametry pokazują przekłamane wartości. W najgorszym przypadku pompa traci wydajność i grzejniki pozostają zimne, mimo że kocioł pracuje na pełnej mocy. Odpowietrzanie wykonuje się przy wyłączonej pompie, otwierając ręczne odpowietrzniki do pojawienia się wody.

Eksploatacja i konserwacja rozdzielacza

Rozdzielacz mieszany nie wymaga codziennej obsługi, ale co 12 miesięcy warto poświęcić mu 15 minut. Pierwszy krok to sprawdzenie ciśnienia w instalacji jeśli manometr pokazuje mniej niż 1 bar, doszło do mikro-ubytku i układ wymaga uzupełnienia. Drugi krok to ręczne odpowietrzenie obu belek, nawet jeśli zamontowane są odpowietrzniki automatyczne.

Uszczelki w zaworach termostatycznych to element eksploatacyjny, który zużywa się po 8-10 latach. Wymiana nie wymaga spuszczania wody z całej instalacji, wystarczy zamknąć zawory odcinające na rozdzielaczu i wymienić sam wkład. Koszt uszczelki to kilkanaście złotych, czas pracy pół godziny. Zaniedbanie objawia się kapaniem z trzpienia i stopniowym spadkiem ciśnienia w instalacji.

Rotametry zaklejają się osadami z twardej wody, zwłaszcza w instalacjach bez filtrów siatkowych. Pływak przestaje się swobodnie unosić, odczyty są przekłamane, a balansowanie hydrauliczne się rozjeżdża. Rozwiązanie to demontaż rotametru, namoczenie w roztworze kwasku cytrynowego (10%, 30 minut) i przepłukanie. Jeśli pływak jest zmatowiały lub porysowany, lepiej wymienić cały wkład.

Przed każdym sezonem grzewczym warto sprawdzić działanie siłowników termoelektrycznych. Wystarczy wysłać sygnał otwarcia z termostatu i obserwować, czy trzpień wysuwa się płynnie. Jeśli siłownik „kląka" lub nie reaguje, jego wewnętrzny element grzejny się przepalił i wymaga wymiany. Tani siłownik kosztuje 80-150 PLN, wymiana zajmuje 10 minut bez konieczności spuszczania wody.

Harmonogram przeglądów nie musi być skomplikowany. Co roku jesienią pełny przegląd. Co dwa lata wymiana uszczelek w zaworach. Co pięć lat kontrola stanu izolacji rur, szczególnie w piwnicy i garażu. Taka systematyczność sprawia, że instalacja pracuje bezawaryjnie przez 25-30 lat, czyli przez cały cykl życia typowego domu.

Dobór rozdzielacza, jego montaż i regulacja to inwestycja, która zwraca się w komforcie i rachunkach za ogrzewanie. Zbilansowany układ zużywa 10-15% mniej energii niż instalacja „luźno" złożona, a w skali 20 lat daje oszczędność rzędu 15-25 tys. PLN. Schemat ideowy, który otwiera ten tekst, to mapa drogowa: każdy element ma swoje miejsce i swoją funkcję, a zrozumienie tej funkcji oddaje kontrolę nad systemem w Twoje ręce. Przy kolejnej rozmowie z instalatorem albo audycie energetycznym pytania stawiasz już z pozycji świadomego inwestora, nie biernego zleceniodawcy.

Źródła danych i norm: PN-EN 215 (termostatyczne zawory grzejnikowe), PN-EN 1264-4 (instalacje ogrzewania podłogowego badania szczelności), PN-EN 12165 (mosiądz do instalacji wodnych), Warunki Techniczne 2022 (dz. U. z 2022 r. poz. 1225, rozdział 8 instalacje grzewcze), dokumentacja techniczno-ruchowa producentów rozdzielaczy oraz katalogi producentów pomp obiegowych.
