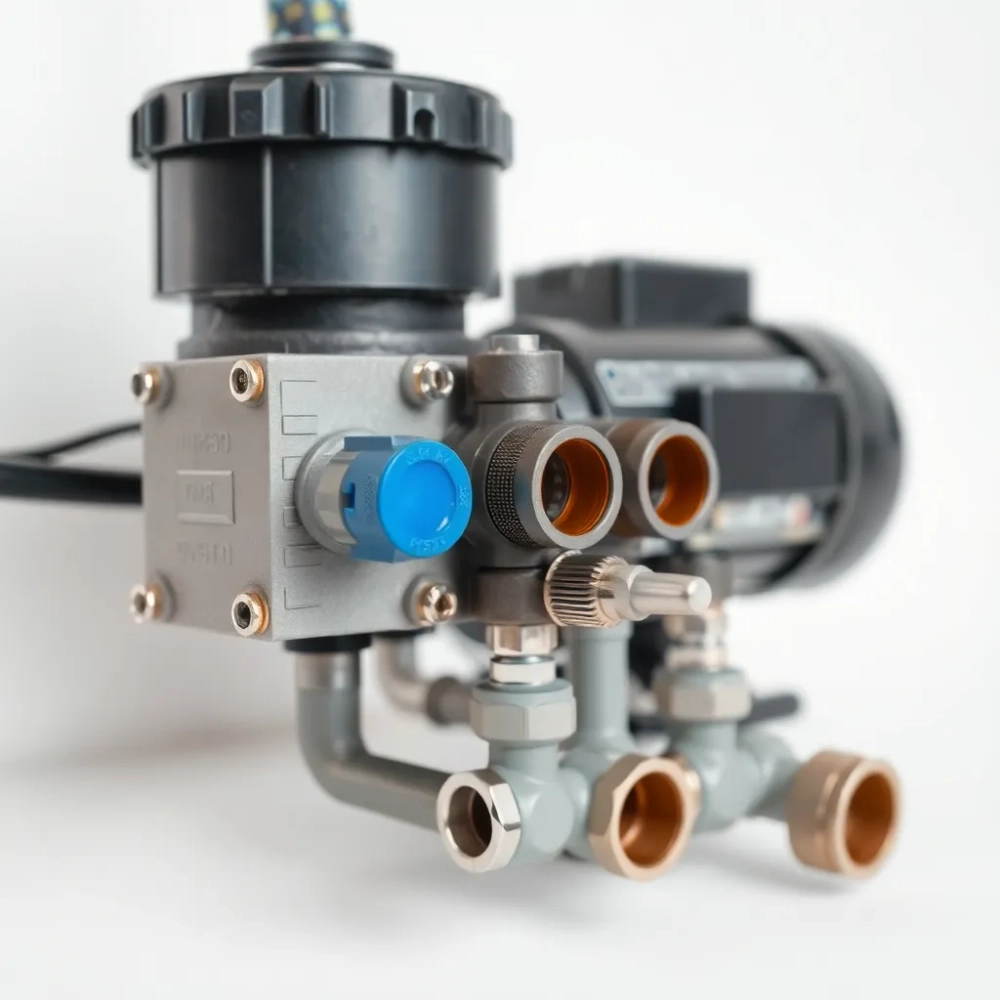

Rozdzielacz do podłogówki z pompą – zasada działania krok po kroku

Jedno pomieszczenie grzeje jak piec, a drugie pozostaje chłodne mimo identycznej nastawy na termostacie. Przyczyna leży niemal zawsze w źle wyregulowanym lub źle dobranym rozdzielaczu do podłogówki z pompą. To niewielkie urządzenie decyduje, czy woda krąży po pętlach równomiernie, czy też dominuje jedna, „krótsza" pętla kosztem pozostałych. Poniżej krok po kroku rozkładam jego budowę, zasadę działania, prawidłowy dobór i najczęstsze błędy montażowe, które kosztują inwestorów setki złotych i nerwów przy pierwszym uruchomieniu instalacji.

• Serce ogrzewania podłogowego czym właściwie jest rozdzielacz
• Budowa rozdzielacza co kryje się w środku
• Zasada działania rozdzielacza podłogowego krok po kroku
• Ile obwodów potrzebujesz i jak dobrać rozdzielacz
• Najczęstsze błędy montażowe, których łatwo uniknąć
• Konserwacja i serwis o czym pamiętać co roku
• Mini-glosariusz sześć pojęć, które warto znać
• Checklista przed zakupem rozdzielacza

Serce ogrzewania podłogowego czym właściwie jest rozdzielacz

Rozdzielacz podłogowy to kompaktowy moduł hydrauliczny, w którym ciepła woda z kotła lub pompy ciepła zostaje rozdzielona na poszczególne pętle zatopione w wylewce. Pełni funkcję centrum dystrybucji i regulacji, ponieważ łączy w sobie belkę zasilającą i powrotną, rotametry, zawory termostatyczne oraz odpowietrzniki. Bez tego elementu cała instalacja byłaby jedną długą rurą bez możliwości zrównoważenia przepływów, a temperatura w pokojach zależałaby wyłącznie od przypadku i oporów hydraulicznych.

W odróżnieniu od grzejników, ogrzewanie podłogowe pracuje przy niskich parametrach czynnika: zasilanie rzadko przekracza 45°C, a różnica między zasilaniem a powrotem wynosi zaledwie 5-10 K. Właśnie dlatego obieg wymaga starannego wyregulowania, bo nawet niewielka nierównowaga potrafi zaburzyć komfort cieplny w całym domu. Rozdzielacz umożliwia indywidualne ustawienie przepływu na każdej pętli, dzięki czemu salon, łazienka i sypialnia mogą mieć precyzyjnie taką temperaturę, jaką zaplanował projektant.

Budowa rozdzielacza co kryje się w środku

Obudowa rozdzielacza mieści dwie równoległe belki wykonane zwykle ze stali nierdzewnej (INOX), mosiądzu albo tworzywa sztucznego wzmocnionego włóknem szklanym. Belka górna to zasilanie tędy gorąca woda trafia do poszczególnych obiegów. Belka dolna zbiera wodę powrotną z wylewki i kieruje ją z powrotem do źródła ciepła. Rozstaw osi belek wynosi najczęściej 210 mm (standard kompaktowy) lub 235 mm (wersje rozbudowane).

Na każdej gałęzi zasilającej znajduje się rotametr, czyli przezroczysty przepływomierz z pływakiem i podziałką w l/min (lub gal/min w wersjach importowanych). Obracając pierścieniem, zmniejszasz lub zwiększasz przekrój przepływu. To właśnie dzięki rotametrom układ hydrauliczny zostaje zbalansowany: dłuższa pętla dostaje więcej wody, krótsza mniej, a różnice temperatur w pomieszczeniach znikają.

Na belce powrotnej pracują zawory termostatyczne lub proste zawory regulacyjne, do których podłącza się siłowniki termoelektryczne (najczęściej z gwintem M30 × 1,5). Gdy głowica termostatyczna w pokoju odczyta temperaturę wyższą niż zadana, siłownik zamyka zawór. To najprostszy mechanizm regulacji indywidualnej i zarazem najtańszy, ponieważ nie wymaga dodatkowej automatyki pokojowej.

Materiał ma znaczenie krótkie porównanie

W instalacjach z pompą ciepła, gdzie temperatura czynnika rzadko przekracza 35°C, mosiądz i INOX sprawdzają się równie dobrze. W układach z kotłem gazowym na 55-60°C lepiej postawić na stal nierdzewną, bo dłuższe narażenie na wyższe parametry skraca żywotność tworzywa.

Zasada działania rozdzielacza podłogowego krok po kroku

Cały obieg można opisać w pięciu prostych etapach. Najpierw czynnik grzewczy z kotła lub pompy ciepła trafia do belki zasilającej przez zawór mieszający, który obniża jego temperaturę do 35-45°C. Następnie woda wpływa do poszczególnych pętli, a każda z nich otrzymuje dokładnie tyle litrów na minutę, ile wskazują nastawy rotametrów od 0,5 do 5 l/min w zależności od długości obiegu.

W pętlach ciepło oddawane jest przez rurę do wylewki i dalej do posadzki, a temperatura wody spada o około 5-10 K. Schłodzony czynnik wraca do belki powrotnej, skąd płynie z powrotem do źródła ciepła. Na powrocie pracują zawory odcinające, które pozwalają serwisantowi odciąć pojedynczy obieg bez spuszczania wody z całej instalacji. Odpowietrzniki automatyczne montowane na końcówkach belek usuwają mikropęcherzyki powietrza, które inaczej blokowałyby przepływ i tworzyły zimne miejsca na podłodze.

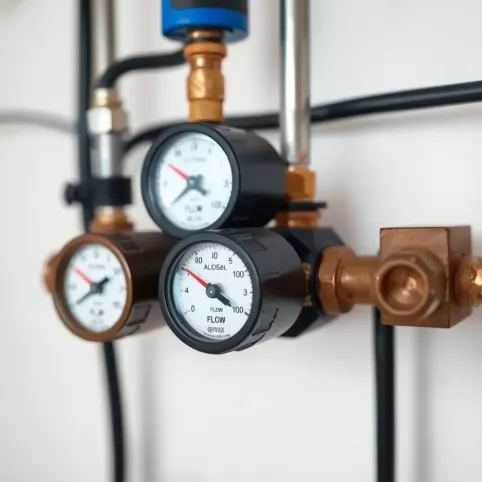

Jak ustawić rotametr i zrównoważyć przepływy

Ustawienie rotametru zaczyna się od obliczenia zapotrzebowania na ciepło w każdym pomieszczeniu wyrażonego w watach na metr kwadratowy. Standardowy projekt przyjmuje 60-80 W/m² dla podłogówki w nowym domu o współczynniku U = 0,20 W/m²K. Znając moc i różnicę temperatur (ΔT = 10 K), obliczasz wymagany przepływ w litrach na minutę ze wzoru: Q [l/min] = (P [W] × 0,86) / ΔT. W praktyce dla pokoju 18 m² przy 70 W/m² wychodzi około 1,8 l/min.

Po ustawieniu nominalnego przepływu trzeba obieg zrównoważyć. Pętla o długości 80 m wymaga zwykle 2,0-2,5 l/min, a pętla 40 m tylko 1,0 l/min. Kluczem jest wyrównanie spadków ciśnienia: gdy krótsza pętla stawia mniejszy opór, dostaje za dużo wody i „kradnie" ją dłuższym obiegom. Regulacja rotametrów polega na stopniowym dławieniu krótkich pętli, aż w manometrze różnicowym pojawi się jednakowy spadek ciśnienia dla każdej gałęzi.

• Długość pętli 40-60 m → średnica rury 16 mm, przepływ 1,0-1,5 l/min.
• Długość pętli 60-90 m → średnica rury 16 lub 18 mm, przepływ 1,5-2,5 l/min.
• Długość pętli 90-120 m → średnica rury 18 mm, przepływ 2,5-3,5 l/min.

Balansowanie najlepiej wykonywać po pełnym odpowietrzeniu układu i przy wyłączonych siłownikach, by zawory nie ograniczały sztucznie przepływu podczas pomiarów.

Ile obwodów potrzebujesz i jak dobrać rozdzielacz

Liczba obiegów wynika bezpośrednio z projektu instalacji, a ten z geometrii budynku. Jedna pętla może obsłużyć zwykle od 8 do 20 m² podłogi, przy czym optymalna długość to 60-90 m rury PE-Xa lub PE-RT II o średnicy 16 lub 18 mm. W domu 120 m² z układem Tichelmanna uzyskuje się najczęściej 6-9 obiegów. Wariant 4 obiegów dla takiej powierzchni oznacza albo rezygnację z kilku pomieszczeń, albo stosowanie pętli powyżej 120 m, co podnosi opory i utrudnia regulację.

Rozstaw osi 210 mm współpracuje z szafkami natynkowymi o szerokości wewnętrznej 450-550 mm. Wersje 235 mm wymagają obudów 600-750 mm i pozwalają zamontować dodatkowy zawór mieszający 3-drożny w obrębie rozdzielacza. Jeśli planujesz współpracę z grzejnikami, szukaj modeli z wbudowanym zaworem RTL lub z możliwością podpięcia pompy mieszającej.

Najczęstsze błędy montażowe, których łatwo uniknąć

Pierwszy grzech to brak odpowietrznika albo montaż odpowietrznika ręcznego w miejscu niedostępnym po zabudowie szafki. Powietrze uwięzione w belce działa jak korek, ograniczając przepływ w pojedynczych pętlach. Odpowietrznik automatyczny z zaworem stopowym pozwala odgazować instalację bez rozkręcania rozdzielacza kosztuje kilkanaście złotych, a ratuje setki.

Drugi błąd to ustawienie wszystkich rotametrów na identyczną wartość, na przykład 2,0 l/min. W układzie hydraulicznym woda zawsze wybiera drogę o najmniejszym oporze, więc krótsze pętle dostaną za dużo, a dłuższe zaczną być chronicznie niedogrzane. Każdy obieg wymaga indywidualnej nastawy wynikającej z jego długości i mocy grzewczej pomieszczenia.

Trzeci problem to zbyt mała liczba obwodów przy dużej powierzchni. Jedna pętla 200 m przy średnicy 16 mm generuje spadek ciśnienia przekraczający 25 kPa pompa obiegowa zaczyna hałasować, a regulacja staje się niemożliwa. Rozwiązaniem jest zwiększenie liczby obiegów albo zastosowanie rury 18 mm, która zmniejsza opory o około 30%.

Czwarty, wciąż powtarzany błąd, to brak projektu. Rozdzielacz nie jest miejscem na improwizację. Bez obliczeń hydraulicznych nie sposób dobrać średnic rur, długości pętli ani nastaw rotametrów. Efekt? Działająca „jakoś" instalacja, w której jedno pomieszczenie grzeje, a drugie nie, i hydraulik przyjeżdża trzy razy, zanim ustali właściwe wartości.

Konserwacja i serwis o czym pamiętać co roku

Raz na dwanaście miesięcy warto odpowietrzyć rozdzielacz, sprawdzić szczelność połączeń i skontrolować nastawy rotametrów. Odpowietrzanie wykonuje się przy wyłączonej pompie obiegowej i otwartych zaworach odcinających pozwala to usunąć mikropęcherzyki, które przez lato mogły przedostać się do instalacji. Filtry siatkowe na zasilaniu czyści się pod bieżącą wodą, a uszczelki wymienia co 5-6 lat, nawet jeśli nie przeciekają, bo guma traci elastyczność i zaczyna twardnieć.

Po sezonie grzewczym dobrze jest też sprawdzić siłowniki termoelektryczne. Wystarczy ręcznie ścisnąć trzpień i obserwować, czy zawór otwiera się płynnie. Jeśli siłownik nie wraca do pozycji zamkniętej, oznacza to zużycie mechanizmu i konieczność wymiany. Koszt nowego siłownika to 60-120 PLN, a wymiana zajmuje dosłownie kilka minut.

Mini-glosariusz sześć pojęć, które warto znać

Rotametr przepływomierz z pływakiem, wskazujący chwilowy strumień wody w pętli. Eurokonus złącze 3/4" umożliwiające podpięcie rur PEX/Al/PEX bez dodatkowych adapterów. RTL zawór ograniczający temperaturę powrotu, stosowany w instalacjach mieszanych (podłogówka + grzejniki). Siłownik termoelektryczny element sterujący zaworem na podstawie sygnału z termostatu pokojowego. Gwint M30 × 1,5 standardowy rozstaw przyłącza głowicy, kompatybilny z większością producentów automatyki. Pętla grzewcza zamknięty obieg rury zatopionej w wylewce, stanowiący podstawowy element ogrzewania podłogowego.

Checklista przed zakupem rozdzielacza

• Znana liczba obwodów z projektu instalacji (nie „na oko").
• Rozstaw osi belek dopasowany do szafki natynkowej lub podtynkowej.
• Materiał odpowiedni do źródła ciepła (INOX dla kotłów wysokotemperaturowych).
• Obecność rotametrów na zasilaniu i zaworów odcinających na powrocie.
• Możliwość montażu siłowników z gwintem M30 × 1,5.
• Odpowietrzniki automatyczne w zestawie lub przygotowane miejsce na nie.
• Kompatybilność z wybraną automatyką pokojową (przewodową lub bezprzewodową).
• Certyfikat zgodności z normą PN-EN 1264.

Jeśli któryś z tych punktów budzi wątpliwości, wracasz do rozmowy z projektantem lub hydraulikiem, nie do sklepu. Rozdzielacz ustawiony raz i zapomniany potrafi działać bezawaryjnie przez dwie dekady, ale tylko wtedy, gdy dobór i regulacja opierały się na liczbach, a nie na intuicji.

Źródła danych i norm

PN-EN 1264 Ogrzewanie podłogowe wodne systemy ogrzewania i chłodzenia zintegrowane z powierzchnią podłogi.
PN-EN 215 Termostatyczne zawory grzejnikowe i regulatory.
Dyrektywa ErP 2009/125/WE wymagania ekoprojektu dla pomp obiegowych.
Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.).
Materiały informacyjne dostępne na portalach branżowych: instalacjebud.pl, muratorplus.pl, forum.muratordom.pl oraz w kartach technicznych producentów systemów ogrzewania podłogowego publikowanych na ich stronach internetowych.
