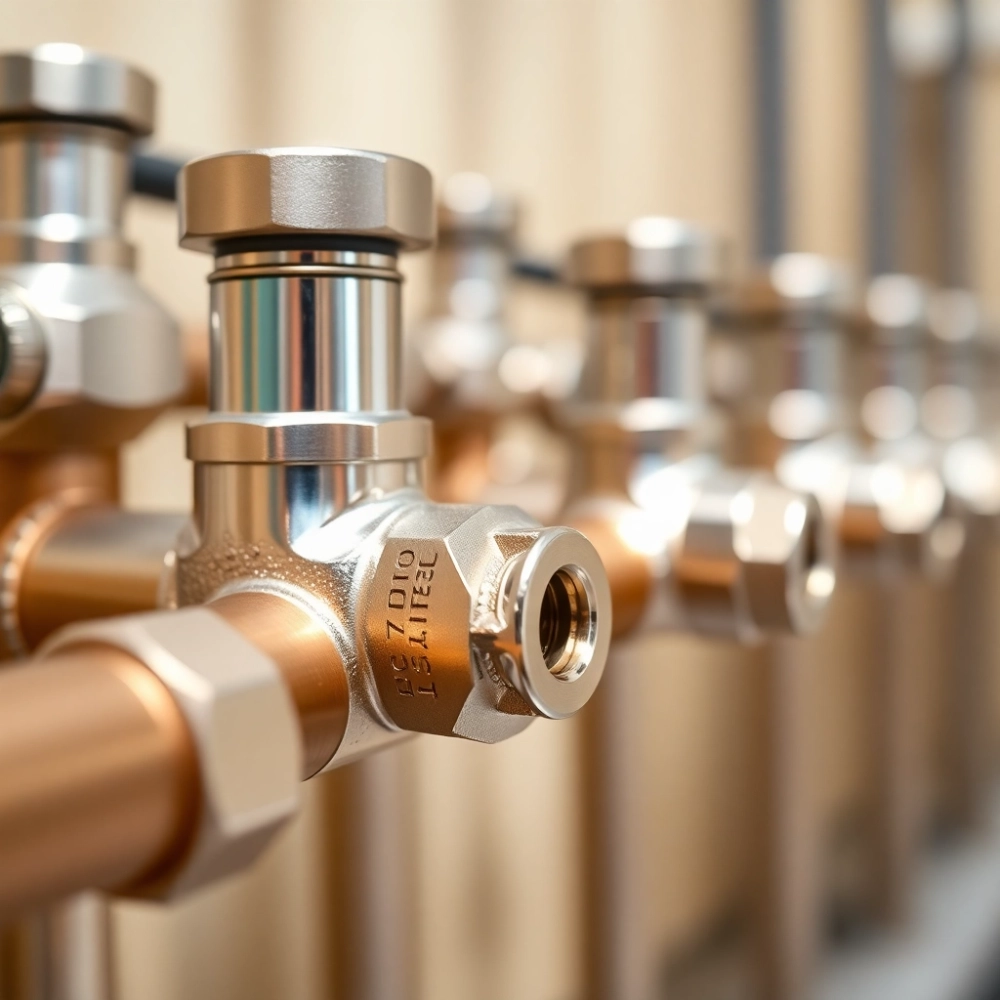

Rozdzielacz do podłogówki: gdzie podłączyć zasilanie i jak nie popełnić błędu

Zasilanie rozdzielacza podłogowego średnica, przyłącze i kierunek podłączenia

Zasilanie rozdzielacza podłogowego to pierwszy element układu, w którym ciepło z kotła lub pompy ciepła trafia do poszczególnych pętli grzewczych. Od jego średnicy zależy, czy wszystkie obwody otrzymają wystarczającą ilość wody, a temperatura w pomieszczeniach pozostanie stabilna mimo zmian pogody. Dobór niewłaściwego przyłącza objawia się najczęściej nierównym grzaniem podłogi: salon jest ciepły, łazienka letnia, sypialnia w ogóle nie reaguje na termostat.

• Zasilanie rozdzielacza podłogowego średnica, przyłącze i kierunek podłączenia
• Strona zasilająca a powrotna jak je odróżnić i prawidłowo podłączyć
• Najczęstsze błędy przy podłączaniu zasilania do rozdzielacza ogrzewania podłogowego

W domach jednorodzinnych o powierzchni do 200 m² standardem pozostaje przyłącze 1 cal (DN25). Taka średnica zapewnia przepływ około 30-40 l/min przy spadku ciśnienia nieprzekraczającym 10 kPa, co wystarcza dla 8-12 obwodów podłogówki. Przy większych instalacjach, przekraczających 200 m² lub posiadających więcej niż 12 pętli, konieczne staje się przyłącze 1 1/4 cala (DN32). Przejście na większą średnicę zmniejsza prędkość przepływu, ogranicza hałas w rurach i obniża ryzyko kawitacji w pompie obiegowej.

Kierunek podłączenia zasilania nie jest kwestią estetyki, lecz fizyki przepływu. Ciepła woda musi wejść do belki zasilającej od strony oznaczonej producenta lub od strony przeciwnej do powrotu. Najprościej zapamiętać zasadę: zasilanie i powrót rozdzielacza łączy się w układzie T-kątowy lub krzyżowy, przy czym odległość między belkami wynosi standardowo 200 mm (rozstaw dla szafki podtynkowej). Taki rozstaw pozwala na swobodny montaż siłowników termoelektrycznych bez kolizji z rurami.

Średnica rury zasilającej prowadzonej z kotłowni do szafki rozdzielaczowej powinna wynikać z obliczeń hydraulicznych, nie z widzimisię wykonawcy. Najczęściej stosuje się rurę miedzianą 22×1 mm lub wielowarstwową PE-Xc/Al/PE-Xc 25×2,5 mm. Rura o zbyt małym przekroju generuje szum, a w skrajnych przypadkach powoduje gwałtowne skoki ciśnienia przy zamykaniu zaworów termostatycznych. Norma PN-EN 1264 zaleca, aby prędkość przepływu wody w rurze zasilającej nie przekraczała 1 m/s dla komfortu akustycznego i 1,5 m/s dla uniknięcia erozji.

Przyłącza na belce rozdzielacza występują najczęściej w trzech wariantach: 3/4" eurokonus, 1" lub 1 1/4". Eurokonus 3/4" pasuje bezpośrednio do rur PEX 16, 17 i 18 mm dzięki znormalizowanej geometrii stożka. W praktyce oznacza to, że montażysta nie musi dobierać osobnych adapterów, co skraca czas pracy i eliminuje ryzyko nieszczelności na złączu.

Strona zasilająca a powrotna jak je odróżnić i prawidłowo podłączyć

Strona zasilająca rozdzielacza to belka, do której dochodzi gorąca woda z kotłowni. Na jej obudowie producenci umieszczają czerwony znacznik, oznaczenie „IN" lub strzałkę skierowaną w kierunku sekcji grzewczych. Strona powrotna (oznaczana kolorem niebieskim, napisem „OUT" lub symbolem wychodzącym z pętli) zbiera już schłodzoną wodę z podłogi i odprowadza ją z powrotem do źródła ciepła.

Identyfikacja belek bywa myląca, zwłaszcza gdy producent nie stosuje kolorowego oznaczenia lub gdy rozdzielacz montowany jest w pozycji odwróconej względem instrukcji. Najpewniejszą metodą pozostaje odczytanie kierunku przepływu z dokumentacji technicznej dołączonej do zestawu. Jej brak powinien być sygnałem ostrzegawczym: tanie rozdzielacze bez certyfikatu nie zawsze posiadają kompletną instrukcję w języku polskim.

Prawidłowe podłączenie wymaga zachowania dwóch warunków jednocześnie. Po pierwsze, zasilanie musi trafiać do belki górnej (w montażu ściennym), gdyż ułatwia to odpowietrzanie układu. Po drugie, rura powrotna powinna być podłączona do belki dolnej, a pomiędzy nimi należy zamontować zawory odcinające z termometrami. Termometry na powrocie pełnią funkcję diagnostyczną: różnica temperatury zasilania i powrotu wynosi normalnie 5-10°C, a jej wzrost sygnalizuje zbyt niski przepływ w danej pętli.

Rozdzielacz podłogowy bez przepływomierzy na zasilaniu pozwala jedynie zgadywać, czy woda krąży prawidłowo. Przepływomierz rotametr (szklana rurka z pływakiem) montowany na każdej sekcji umożliwia ustawienie przepływu w litrach na minutę z dokładnością do 0,1 l/min. Typowy obwód o długości 80-100 m rury PEX 16 mm wymaga przepływu 2-3 l/min, aby dostarczyć wystarczającą ilość energii cieplnej przy zachowaniu niskiej temperatury zasilania (35-40°C).

Belka powrotna wyposażona jest najczęściej w zawory regulacyjne z pokrętłem ręcznym lub z gwintem do montażu siłownika. Siłownik termoelektryczny NC (normalnie zamknięty) sterowany sygnałem z listwy automatyki zamyka przepływ w pokoju, w którym temperatura została osiągnięta. Współpraca z regulatorem pokojowym pozwala uzyskać pełną niezależność temperaturową poszczególnych stref, co przekłada się na oszczędność rzędu 15-20% w sezonie grzewczym.

W rozdzielaczach wyższej klasy obie belki łączone są w jeden zespół z możliwością obrotu o 180°. Taka konstrukcja pozwala na montaż szafki zarówno w pozycji prawej, jak i lewej bez konieczności zakupu wersji lustrzanej. W praktyce montażysta może obrócić blok w zależności od tego, czy rura zasilająca wchodzi od dołu lub od góry szafki.

Najczęstsze błędy przy podłączaniu zasilania do rozdzielacza ogrzewania podłogowego

Najczęstszym błędem pozostaje dobór rozdzielacza wyłącznie po liczbie obwodów, bez analizy hydraulicznej. Skutek takiego podejścia ujawnia się zwykle po pierwszej zimie: pompa pracuje na maksymalnych obrotach, a mimo to najdalsza pętla pozostaje chłodna. Przyczyną jest zbyt mała średnica króćca zasilającego w stosunku do sumarycznego zapotrzebowania na wodę. W instalacji ośmiu obwodów po 2,5 l/min sumaryczny przepływ wynosi 20 l/min, co wymaga rury zasilającej minimum 25 mm przy prędkości 1,2 m/s.

Drugi błąd to pominięcie zaworów odcinających przed rozdzielaczem. Bez nich każda konserwacja lub wymiana uszczelki oznacza konieczność spuszczenia wody z całej instalacji. Zawory kulowe na zasilaniu i powrocie montowane tuż przy szafce pozwalają odciąć rozdzielacz od źródła ciepła w ciągu minuty, bez zakłócania pracy pozostałych elementów systemu.

Brak automatycznego odpowietrznika na końcu belki zasilającej to trzecia klasyczna pomyłka. Powietrze gromadzące się w górnej części rozdzielacza blokuje przepływ i tworzy charakterystyczne „kieszenie chłodu" w podłodze. Odpowietrznik pływakowy z zaworem stopowym usuwa ten problem bez interwencji użytkownika, a jego koszt (25-40 zł) zwraca się po pierwszej interwencji serwisowej, której można uniknąć.

Czwarty błąd wynika z mylenia rozdzielacza z szafką podtynkową i traktowania ich jako jednego produktu. Tymczasem szafka to element montażowy (obudowa) i można ją kupić osobno, dopasowując głębokość do grubości ściany. Rozdzielacz natomiast to element hydrauliczny i wymaga doboru według parametrów pracy, nie według estetyki. Próba zaoszczędzenia na szafce przez zamurowanie rozdzielacza w ścianie bez rewizji kończy się koniecznością kucia ściany przy pierwszej awarii.

Piąta pomyłka to stosowanie rur PEX 18 mm do wszystkich obwodów „na wszelki wypadek". Większa średnica oznacza większą pojemność wodną pętli, a co za tym idzie dłuższy czas reakcji termostatu. Pomieszczenie nagrzewa się wolniej, regulator pokojowy nie nadąża z korektą, a użytkownik odczuwa to jako „niedogrzanie". Rura 16 mm pozostaje standardem dla podłogówki w budownictwie mieszkaniowym, a 18 mm stosuje się jedynie w pętlach dłuższych niż 120 m lub przy dużym rozstawie rur (30 cm i więcej).

Szóste zagrożenie to brak filtra siatkowego na zasilaniu. Cząsteczki kamienia i rdzy z instalacji kotłowni osadzają się w rotametrach, zaworach i siłownikach, powodując ich zacieranie. Filtr siatkowy o wielkości oczka 500 mikronów montowany przed rozdzielaczem chroni cały układ i wymaga jedynie okresowego płukania co 12-24 miesiące.

Siódmy błąd to ignorowanie normy PN-92/B-01706 dotyczącej ogrzewania podłogowego. Dokument ten określa maksymalną temperaturę powierzchni podłogi (29°C w strefach stałego pobytu, 35°C w łazienkach) oraz maksymalną różnicę temperatury wody zasilającej i powrotnej. Rozdzielacz bez przepływomierzy uniemożliwia precyzyjne spełnienie tych wymogów, a jego montaż narusza założenia projektowe przyjęte przez projektanta instalacji.

Rozdzielacz do podłogówki to inwestycja na lata, dlatego każdy parametr zasilania średnica, przyłącze, kierunek montażu wpływa bezpośrednio na komfort cieplny i koszty eksploatacji. Prawidłowy dobór rozpoczyna się od projektu hydraulicznego, nie od półki sklepowej. Analiza �ródeł: karty katalogowe producentów armatury grzewczej, norma PN-EN 1264 (instalacje ogrzewania podłogowego), norma PN-92/B-01706 (wymagania dla ogrzewania podłogowego), dane cenowe z ofert dystrybutorów armatury 2024.
