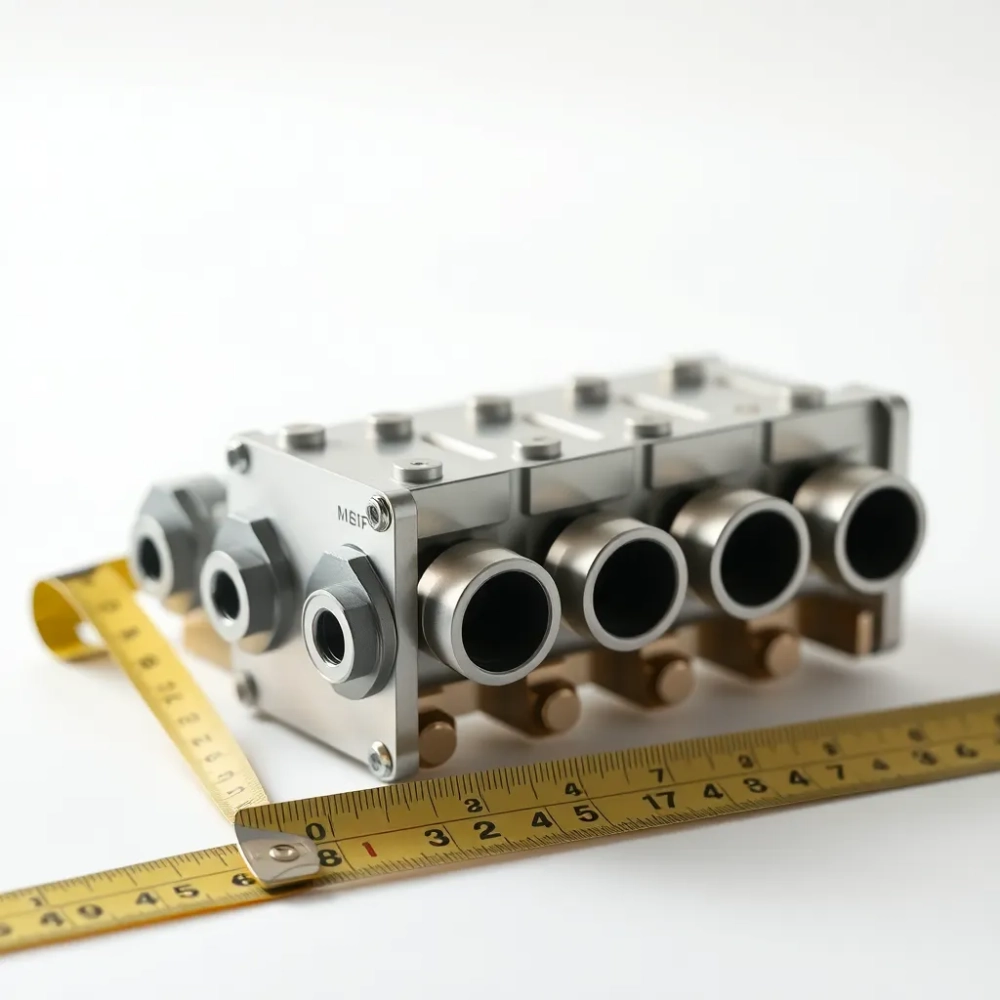

Rozdzielacz do podłogówki 10 sekcji – jakie wymiary naprawdę się liczą

Jak dobrać rozdzielacz podłogówki 10 obiegów do szafki?

Belka dziesięciosekcyjna po złożeniu mierzy zwykle od 620 do 680 mm długości, a w najpopularniejszym wariancie z rozstawem osi 50 mm dokładnie 650 mm. Ten parametr decyduje o tym, czy urządzenie zmieści się w szafce podtynkowej o standardowej szerokości wewnętrznej 700 mm albo natynkowej 800 mm. Przy wyborze trzeba uwzględnić też przyłącza PEX 3/4", które wysuwają się poza obrys belki o kolejne 30-40 mm z każdej strony.

• Jak dobrać rozdzielacz podłogówki 10 obiegów do szafki?
• Montaż rozdzielacza ogrzewania podłogowego 10 sekcji krok po kroku
• Rozdzielacz CO 10 sekcji z rotametrami kompatybilność i regulacja przepływu
• Checklist przed zakupem rozdzielacza do podłogówki 10 sekcji

Rozstaw poszczególnych sekcji to drugi wymiar, który potrafi zaskoczyć. Producenci stosują podziałkę 40, 50 lub 55 mm, a różnica między nimi sięga 150 mm na dziesięciu obiegach. Gęstsza podziałka ułatwia podłączenie rur w ciasnej szafce, rzadsza daje więcej miejsca na manewrowanie kluczem przy dokręcaniu złączek. W domach o powierzchni 150-250 m², gdzie liczba pętli oscyluje między 8 a 12, wybór rozstawu wpływa bezpośrednio na komfort pracy instalatora.

Grubość samej belki waha się między 35 a 45 mm, a z uwzględnieniem rotametrów i zaworów termoregulacyjnych sięga 90 mm. Szafka podtynkowa musi więc mieć minimalną głębokość 110-120 mm, inaczej pokrywa nie domknie się po zamontowaniu zaworów odcinających. W praktyce warto zostawić 20 mm zapasu na izolację termiczną rur zasilających.

Ciężar kompletnego zestawu z dziesięcioma rotametrami, wkładkami termoregulacyjnymi i stelażem to około 6-8 kg. Taka masa wymaga solidnego mocowania do ściany kotłowni, najlepiej kołkami rozporowymi 8 mm w co najmniej czterech punktach. Ściana kartonowo-gipsowa nie utrzyma rozdzielacza bez dodatkowej konstrukcji wzmacniającej, o czym przekonało się wielu inwestorów po pierwszym sezonie grzewczym.

Wymiary a liczba obwodów grzewczych

Każda pętla ogrzewania podłogowego o długości do 100 m wymaga wydzielonego obwodu, a średnia długość jednej pętli w domu jednorodzinnym wynosi 70-90 m. Przy powierzchni 180 m² i rozstawie rur 15 cm wychodzi zazwyczaj 9-11 obiegów, co trafia właśnie w dziesięciosekcyjny rozdzielacz. Zostaje jeszcze jedno wolne miejsce na ewentualną rozbudowę, na przykład o garaż lub poddasze użytkowe.

Rozdzielacz mosiężny chromowany 10 obwodów kosztuje orientacyjnie od 1200 do 1800 PLN w zależności od producenta i wyposażenia. Różnica cenowa wynika głównie z jakości rotametrów (szklane vs. plastikowe), obecności zaworów odcinających na każdej sekcji oraz rodzaju stelaża. Wersje z nylonowymi uchwytami tłumiącymi są cichsze w eksploatacji, ale mniej odporne na uszkodzenia mechaniczne podczas transportu.

Montaż rozdzielacza ogrzewania podłogowego 10 sekcji krok po kroku

Montaż zaczyna się od stelaża, czyli dwóch profili montażowych z gumowymi tłumikami drgań. Profile mocuje się do ściany kotłowni wypoziomowano, w odległości dokładnie odpowiadającej rozstawowi belek górnej i dolnej. Najmniejsze odchylenie od poziomu skutkuje nierównomiernym rozkładem ciśnienia w obwodach, a w skrajnych przypadkach powietrze gromadzi się w najwyższym punkcie instalacji i blokuje przepływ.

Po zamocowaniu stelaża nadchodzi czas na przykręcenie belki zasilającej (górnej) z dziesięcioma rotametrami i belki powrotnej (dolnej) z wkładkami termoregulacyjnymi M30 x 1,5. Każda belka ma własny odpowietrznik automatyczny, który wyrzuca mikropęcherzyki powietrza powstające przy napełnianiu instalacji. Pominięcie tego etapu grozi zatorami powietrznymi w najdalszych pętlach i koniecznością ręcznego odpowietrzania w sezonie grzewczym.

Podłączenie zasilania i powrotu

Zasilanie z kotła, pompy ciepła lub węzła miejskiego wchodzi do belki górnej przez zawór kulowy 1", a powrót wychodzi z belki dolnej symetrycznie. Kierunek przepływu oznaczają strzałki na korpusie rozdzielacza, a ich zignorowanie odwraca logikę regulacji: rotametry zaczynają wskazywać przepływ wsteczny, a wkładki termoregulacyjne reagują z opóźnieniem na zmiany temperatury wody.

Przed podłączeniem pętli PEX warto zainstalować termometry tarczowe na zasilaniu i powrocie. Różnica temperatur między nimi to pierwsza informacja o zbilansowaniu hydraulicznym instalacji. Prawidłowa wartość dla podłogówki wynosi 5-10 K; większa różnica sygnalizuje zbyt niski przepływ, mniejsza zbyt wysoki, co prowadzi do przegrzewania stropu i strat energii.

Regulacja przepływu rotametrami

Rotametr to przezroczysta rurka z pływakiem, przez którą przepływa woda. Skala w litrach na minutę pozwala ustawić dokładnie taki przepływ, jaki wynika z zapotrzebowania cieplnego danego pomieszczenia. Wzór jest prosty: przepływ (l/min) = moc (W) / (1160 × ΔT), gdzie ΔT to różnica temperatur zasilania i powrotu. Dla pętli o mocy 1200 W i ΔT = 7 K wychodzi około 1,5 l/min.

Odpowietrzanie przeprowadza się po napełnieniu instalacji wodą, przy otwartych zaworach na wszystkich obwodach. Pompa obiegowa pracuje na najwyższym biegu przez 15-20 minut, a odpowietrzniki automatyczne wypuszczają resztki powietrza. Po ustabilizowaniu się przepływów na rotametrach przechodzi się do właściwej regulacji: dokręca się lub odkręca zawory regulacyjne aż do uzyskania zaplanowanych wartości.

Złączki PEX dobiera się przed zakupem rozdzielacza, ponieważ na rynku funkcjonują dwa standardy: 16 mm i 17 mm. Mimo pozornie niewielkiej różnicy, złączka 16 mm nie uszczelni rury 17 mm i odwrotnie. W nowych instalacjach dominuje średnica 16 mm, ale starsze systemy sprzed 2015 roku często wykorzystują 17 mm, co warto zweryfikować w dokumentacji projektowej.

Rozdzielacz CO 10 sekcji z rotametrami kompatybilność i regulacja przepływu

Uniwersalność rozdzielacza przejawia się w kompatybilności z praktycznie każdym źródłem ciepła. Pompy ciepła pracujące na niskich parametrach 35/28°C, kotły gazowe kondensacyjne 55/45°C, a nawet kominki z płaszczem wodnym 70/50°C współpracują z tym samym modelem, o ile temperatura zasilania nie przekracza 90°C. Górna granica wynika z termoodporności uszczelek EPDM w rotametrach i wkładkach termoregulacyjnych.

W instalacjach mieszanych, łączących podłogówkę z grzejnikami, rozdzielacz 10-sekcyjny pełni funkcję hydrauliki niskotemperaturowej. Wymaga to zamontowania dodatkowego zaworu mieszającego trójdrogowego przed belką zasilającą, który obniża temperaturę wody z obiegu grzejnikowego (70°C) do parametrów podłogówki (35-40°C). Bez tego zaworu rury PEX w posadzce uległyby termicznej degradacji w ciągu kilku sezonów.

Wymiana belek i zmiana strony zasilania

Producenci przewidują możliwość zamiany belki górnej z dolną, co pozwala przenieść zasilanie na prawą stronę rozdzielacza bez demontażu całego zestawu. W praktyce przydaje się to w kotłowniach, gdzie rury zasilające wchodzą z prawej, a projektant pierwotnie przewidział wejście z lewej. Sama zamiana trwa kilkanaście minut i wymaga tylko klucza płaskiego 30 mm.

Stelaż z gumami tłumiącymi to element niedoceniany w fazie zakupu, a decydujący o komforcie akustycznym w kolejnych latach. Dobre gumy EPDM o twardości 55 Shore'a tłumią drgania hydrauliczne generowane przez pompę obiegową, które w przeciwnym razie przenoszą się na ściany działowe i słyszalne są jako irytujący szum w sypialniach na piętrze.

Porównanie wariantów 9 / 10 / 11 / 12 sekcji

Dla domu o powierzchni 200 m² z dziewięcioma pętlami podłogówki i jedną rezerwową optymalny pozostaje model 10-sekcyjny. Jedenasty obieg zostawia się na przyszłą rozbudowę, na przykład o instalację w nowym garażu lub warsztacie. Dwunastosekcyjny sprawdza się w budynkach 250-300 m², gdzie liczba pętli przekracza jedenastkę i zostawienie zapasu dwóch obiegów daje realną rezerwę mocy.

Norma PN-EN 1254 dotycząca złączek instalacyjnych z metali nieżelaznych określa wymagania materiałowe dla mosiężnych korpusów rozdzielaczy. Mosiądz MS58 zawierający 58% miedzi i 1,5-2,5% ołowiu zapewnia podatność na obróbkę skrawaniem przy jednoczesnej odporności na odcynkowanie, które w tańszych stopach mosiądzu (MS60, MS63) prowadzi do mikroskopowych ubytków materiału i w konsekwencji do nieszczelności.

Kiedy NIE stosować rozdzielacza 10-sekcyjnego

W mieszkaniach do 80 m² z trzema, czterema pętlami podłogówki montaż dziesięciosekcyjnego potwora hydraulicznego mija się z celem. Zajmuje nieproporcjonalnie dużo miejsca w szafce, a sześć pustych obiegów to woda stojąca w rurach, która z czasem staje się siedliskiem glonów i osadów. Lepiej sprawdzi się wtedy wersja 4- lub 5-sekcyjna.

Instalacje pracujące w trybie wyłącznie wysokotemperaturowym (powyżej 70°C) również nie powinny korzystać z rozdzielacza z rotametrami szklanymi, których podziałka traci czytelność przy dużej lepkości gorącej wody. W takich konfiguracjach stosuje się rozdzielacze z przepływomierzami mechanicznymi w obudowie metalowej, droższe, ale odporne na ekstremalne warunki pracy.

Kompatybilność z glikolem etylenowym lub propylenowym, stosowanym w instalacjach narażonych na zamarzanie (domki letniskowe, garaże), rozszerza zakres zastosowań rozdzielacza 10-sekcyjnego poza klasyczne instalacje domowe. Uszczelki EPDM są odporne na glikol w stężeniu do 50%, a korpus mosiężny nie koroduje w obecności inhibitorów, które chronią płyn przed utlenianiem.

Checklist przed zakupem rozdzielacza do podłogówki 10 sekcji

• Metraż ogrzewanej powierzchni (150-250 m² dla wersji 10-sekcyjnej)
• Liczba pętli PEX i ich długość (średnio 70-90 m)
• Typ źródła ciepła (pompa ciepła, kocioł gazowy, kominek, węzeł miejski)
• Zapotrzebowanie na glikol w instalacji (tak/nie)
• Średnica rur PEX (16 mm czy 17 mm)
• Wymiary szafki rozdzielaczowej (szerokość, wysokość, głębokość)
• Strona zasilania (lewa/prawa)
• Obecność automatyki (siłowniki termoelektryczne, sterownik pogodowy)
• Potrzeba zaworu mieszającego (instalacja mieszana podłogówka + grzejniki)
• Rezerwa obwodów na przyszłą rozbudowę (minimum 1-2 sekcje)

Spełnienie wszystkich punktów powyższej listy daje pewność, że rozdzielacz podłogówki 10 obiegów zostanie dobrany trafiając w realne parametry instalacji. Pytanie o każdy z tych elementów powinno paść jeszcze przed dodaniem produktu do koszyka, a nie w trakcie montażu, kiedy korekty okazują się kosztowne i czasochłonne.
