Darmowa apka na Androida do projektowania podłogówki bez stresu

Jak zaprojektować podłogówkę w apce krok po kroku

Ręczne projektowanie ogrzewania podłogowego to godziny żmudnych obliczeń: strat ciepła przez przegrody, dobór średnicy rury, rozstaw pętli, nastawy zaworów termostatycznych, wreszcie bilanse mocy. Każdy etap wymaga innego arkusza albo innego programu. Mobilny program do projektowania ogrzewania podłogowego android o nazwie InstalSmart sprowadza ten proces do siedmiu ruchów palcem po ekranie, a wynik oddaje w formacie PDF.

• Jak zaprojektować podłogówkę w apce krok po kroku
• Obliczenia hydrauliczne i zestawienie materiałów w jednym PDF
• InstalSmart vs AutoCAD i ręczne obliczenia co wybrać?
• Wersja firmowa z bibliotekami producenta cyfrowe narzędzie B2B

Cały tok pracy zaczyna się od wczytania rzutu mieszkania, domu albo kondygnacji. Akceptowany jest zwykły plik JPG zrzutowany z dokumentacji albo naszkicowany odręcznie i zeskanowany. Minimalna rozdzielczość 150 dpi zapewnia czytelność ścian, a format A4 i proporcje 1:1 eliminują zniekształcenia wymiarów. Aplikacja pozwala też ręcznie wprowadzić wymiary pomieszczeń, jeśli skan jest niewyraźny albo gdy projekt startuje od zera.

Kolejny krok to wskazanie stref ogrzewanych: salon, łazienka, kuchnia, korytarz. Każde pomieszczenie otrzymuje etykietę, a program automatycznie przypisuje mu temperaturę projektową na podstawie normy PN-EN 12831. Domyślnie przyjmuje 20°C dla pokojów, 24°C dla łazienek i 18°C dla korytarzy. Te wartości wynikają z założeń komfortu cieplnego, nie z kaprysu twórców aplikacji.

Następnie projektant zaznacza lokalizację rozdzielacza, czyli serca instalacji. Pozycja szafki wpływa na długość obiegów i jednostkowe opory hydrauliczne, więc aplikacja optymalizuje średnicę rury PE-Xa 16x2 lub 20x2 w zależności od obciążenia cieplnego danego pomieszczenia. Rozdzielacz zostaje oznaczony symbolem, a każde pomieszczenie kolorem przypisanym do konkretnego obiegu.

Piąty krok to uzupełnienie minimalnego zestawu danych: typ źródła ciepła (kocioł gazowy, pompa ciepła, ogrzewanie miejskie), jego moc oraz żądana temperatura zasilania. Dla pomp ciepła domyślnie ustawiane jest 35°C, dla kotłów gazowych 45°C. Te wartości mają kluczowe znaczenie, bo to od różnicy temperatury zasilania i powrotu zależy jednostkowa moc powierzchniowa podłogówki, która dla rury 16 mm przy rozstawie 15 cm wynosi około 80 W/m² przy 35/30°C.

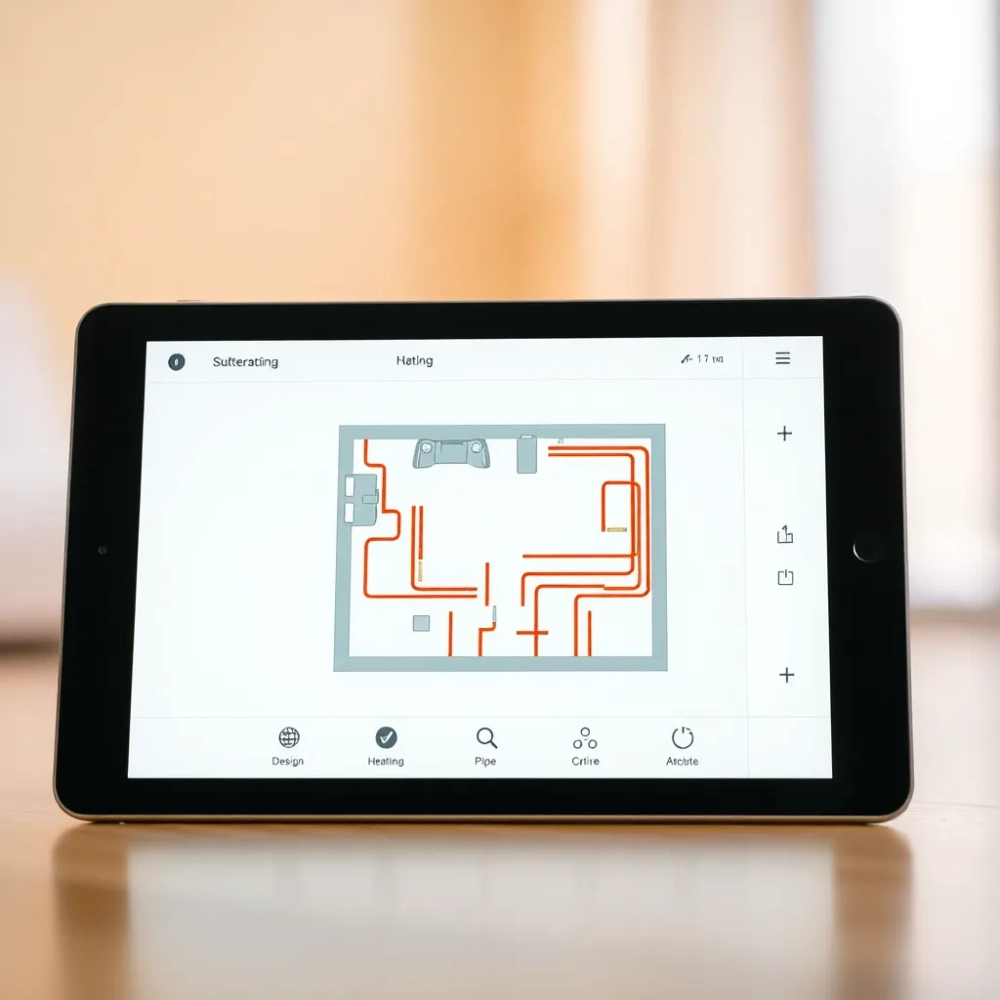

Po zatwierdzeniu danych program generuje wynik: rozmieszczenie pętli grzewczych w formie graficznej na rzucie, tabelę mocy powierzchniowych, nastawy zaworów termostatycznych na rozdzielaczu, długość każdej pętli oraz kompletne zestawienie materiałów z ilością rur, izolacji, klipsów i kształtek. Gotowy plik można wysłać mailem wprost z telefonu albo zapisać w pamięci urządzenia. Opcjonalnie projekt przenosi się do desktopowego pakietu InstalSystem, gdzie można rozbudować go o pełną dokumentację wykonawczą.

Obliczenia hydrauliczne i zestawienie materiałów w jednym PDF

Tradycyjne podejście do obliczeń hydraulicznych wymaga znajomości wzorów Darcy-Weisbacha dla strat liniowych oraz współczynników oporów miejscowych dla kolan, trójników i zaworów. Każda pętla musi mieć wyrównane spadki ciśnienia, w przeciwnym razie najkrótszy obieg zagłusza dłuższe. Ręczne obliczenia dla sześciopokojowego mieszkania zajmują pół dnia. Aplikacja mobilna robi to w kilkadziesiąt sekund.

Mechanizm działania opiera się na bibliotece domyślnych wartości oporów właściwych dla rur PE-Xa oraz gotowych współczynników dla typowych kształtek. Dla każdej pętli liczona jest suma strat: ilocyn długości i spadku jednostkowego powiększony o opory miejscowe wynikające z ilości łuków i odejść. Na tej podstawie program dobiera nastawy zaworów termostatycznych na belce rozdzielacza, tak by przepływ w każdym obiegu gwarantował równomierny rozkład temperatur.

Moc powierzchniowa przypadająca na metr kwadratowy podłogi zależy od trzech czynników: temperatury zasilania, średnicy rury i jej rozstawu. Przy zasilaniu 45°C, rurze 16 mm i rozstawie 20 cm uzyskuje się około 100 W/m². Gęstszy rozstaw 15 cm podnosi tę wartość do 120 W/m². Te liczby nie są przypadkowe, wynikają z fizyki wymiany ciepła między rurą a jastrychem cementowym.

Zestawienie materiałów, zwane w branży BOM (Bill of Materials), zawiera wszystko, co monter musi zamówić: rurę PE-Xa w metrach bieżących z 5% zapasem na zgięcia, płyty styropianowe EPS 100 o grubości zgodnej z wymaganiami izolacyjności, folie PE, klipsy montażowe, rozdzielacz z szafką, zawory regulacyjne i automatykę pogodową. Bezpośrednio z aplikacji plik PDF trafia do kosztorysanta albo na maila do hurtowni.

Dokumentacja spełnia wymagania odbiorowe inwestora i inspektora nadzoru. Zawiera legendę graficzną, rozmieszczenie pętli z numerami obiegów, tabelę bilansową, dane rozdzielacza, a także adnotację o zgodności z normą PN-EN 1264 dotyczącą wodnych instalacji ogrzewania podłogowego. To ważne przy odbiorach budowlanych i przy ubieganiu się o dotacje z programu Czyste Powietrze, gdzie poprawna dokumentacja projektowa bywa warunkiem wypłaty dofinansowania.

Wskazówka praktyczna: przed wczytaniem JPG warto zadbać o wyraźne kontury ścian i nanieść wymiary pomieszczeń w metrach. Algorytm skalowania potrzebuje punktu odniesienia, by poprawnie przeliczyć powierzchnię ogrzewaną. Bez tego wynik może się różnić od stanu rzeczywistego nawet o kilkanaście procent.

InstalSmart vs AutoCAD i ręczne obliczenia co wybrać?

Porównanie trzech podejść do projektowania podłogówki pokazuje wyraźne różnice w czasie, koszcie i wymaganej wiedzy. Poniższa tabela zbiera kluczowe parametry w jednym miejscu, by ułatwić decyzję instalatorowi albo projektantowi.

AutoCAD pozostaje standardem w biurach projektowych, ale jego rola w codziennej pracy instalatora bywa przewartościowana. Rysunek instalacji ogrzewania podłogowego to nie to samo co projekt architektoniczny: nie wymaga warstw, bibliotek bloków ani stylów wymiarowania. Nakładka HVAC dodaje symbole, lecz nadal wymaga ręcznego wpisywania formuł do obliczeń strat ciepła.

Ręczne obliczenia sprawdzają się przy bardzo małych instalacjach, na przykład w jednopokojowym mieszkaniu na parterze. W takiej skali wewnętrzna kontrola błędów jest łatwa, a czas poświęcony na arkusz kalkulacyjny niewielki. Jednak już przy trzech pokojach i dwóch łazienkach pojawia się tyle zmiennych, że ręczne podejście staje się podatne na pomyłki.

Mobilna aplikacja zajmuje niszę pomiędzy tymi skrajnościami. Nie zastępuje pełnego pakietu projektowego w dużej inwestycji komercyjnej, ale w budownictwie jednorodzinnym i mieszkaniowym pokrywa 90% codziennych potrzeb. Instalator przyjeżdża na budowę z telefonem, wykonuje pomiary, klika w ekran i po kwadransie wysyła kompletny projekt mailem.

Uwaga: wynik z aplikacji mobilnej stanowi dokumentację wykonawczą, nie projekt budowlany w rozumieniu Prawa budowlanego. Do pozwolenia na budowę albo zgłoszenia remontu z ingerencją w konstrukcję potrzebny jest projekt sporządzony przez uprawnionego projektanta z numerem ewidencyjnym Izby Inżynierów.

Wersja firmowa z bibliotekami producenta cyfrowe narzędzie B2B

Neutralne biblioteki elementów, których używa darmowa wersja InstalSmart, pozwalają projektować instalacje bez przywiązania do konkretnej marki rur, izolacji czy rozdzielaczy. To wygodne dla instalatora, który kupuje materiały tam, gdzie akurat ma najlepszą cenę, ale tworzy wyzwanie dla producentów i dystrybutorów chcących zwiększyć sprzedaż własnych produktów.

Odpowiedzią jest wersja firmowa aplikacji, w której biblioteki zostają zastąpione katalogiem konkretnego producenta: jego rurami, jego systemem klipsów, jego rozdzielaczami z dokładnymi nastawami zaworów. Projektant, wybierając średnicę rury, widzi nie tylko wymiar techniczny, ale też nazwę handlową i numer katalogowy. To skraca drogę od projektu do zamówienia niemal do zera.

Wdrożenie wersji firmowej odbywa się we współpracy z zespołem InstalSystem. Producent przekazuje pełną bibliotekę produktów wraz z kartami technicznymi, a zespół integruje ją z aplikacją w formie aktualizacji. Dystrybutor zyskuje narzędzie edukacyjne dla swoich klientów: instalator projektuje w aplikacji, uczy się produktów, zamawia je u tego dystrybutora.

Korzyść jest obopólna. Producent kontroluje sposób prezentacji swoich produktów w narzędziu, może dołączyć noty katalogowe i rekomendowane schematy montażu. Instalator nie musi uczyć się nowego oprogramowania, bo interfejs pozostaje identyczny jak w wersji darmowej. Jedyna zmiana to lista rozwijana z produktami, która zamiast pozycji ogólnych pokazuje konkretne modele.

Dla firm wykonawczych wersja firmowa pełni jeszcze jedną funkcję: standaryzuje dokumentację. Każdy projekt wychodzący z aplikacji zawiera logo partnera technologicznego, numer katalogowy zastosowanych materiałów oraz odniesienie do karty gwarancyjnej producenta. To minimalizuje ryzyko reklamacji wynikających z zastosowania zamienników niezgodnych z założeniami projektowymi.

Wersja firmowa wymaga formalnej umowy z producentem rur lub systemu grzewczego i nie jest dostępna dla indywidualnych użytkowników. Decyzja o wdrożeniu powinna wynikać z realnej potrzeby standaryzacji w firmie, nie z chęci posiadania wersji "z logotypem".

Rynek ogrzewania podłogowego w Polsce rośnie od lat, napędzany programami dotacji na pompy ciepła i wymianę źródeł ciepła. Szacunkowo ponad 60% nowych domów jednorodzinnych powstających po 2022 roku ma zaprojektowaną podłogówkę jako podstawowe ogrzewanie. W takim otoczeniu narzędzie cyfrowe staje się elementem przewagi konkurencyjnej dla każdego, kto chce obsługiwać więcej klientów bez powiększania biura.

InstalSmart pobiera się bezpłatnie ze sklepu Google Play oraz App Store, w polskiej wersji językowej i z tutorialem wideo dostępnym po pierwszym uruchomieniu. Brak reklam, brak mikropłatności za odblokowanie funkcji, brak wymogu rejestracji konta. Projekt zapisuje się lokalnie na urządzeniu i jednym kliknięciem wysyła na adres e-mail. To wszystko, czego potrzeba instalator w terenie: szybki dostęp do rzetelnych obliczeń, bez zbędnych komplikacji.

Źródła danych i normy: PN-EN 12831 (obliczanie obciążenia cieplnego), PN-EN 1264 (wodne ogrzewanie podłogowe), Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), raport branżowy InstalReporter z 20.07.2023 (instalreporter.pl).
