Program do projektowania ogrzewania podłogowego – jak dobrać podłogówkę bez błędów

Źle dobrana podłogówka oznacza trzy konkretne problemy: zimne stopy zimą, rachunki wyższe o 20-30% niż zakładano i nerwy ekipy montażowej przy każdym zwrocie rury w wąskim korytarzu. Każdy z tych scenariuszy zaczyna się od jednego braku rzetelnego projektu opartego na realnych stratach ciepła, a nie na uśrednionych tabelkach z katalogu. Profesjonalny program do projektowania ogrzewania podłogowego rozwiązuje wszystkie trzy problemy naraz, bo traktuje instalację jako spójny układ hydrauliczny, a nie zbiór niezależnych pętli. Poniżej znajdziesz pełny przewodnik po tym, jak takie narzędzie działa od pierwszego importu rzutu po gotowy schemat rozdzielacza, gdzie jego użycie naprawdę się opłaca i kiedy wystarczy zwykły arkusz.

• Projektowanie ogrzewania podłogowego krok po kroku
• Najczęstsze błędy w doborze podłogówki i jak je wyłapuje program
• Kalkulator ogrzewania podłogowego DIN 4725 czy wystarczy zamiast programu
• Program do podłogówki a ręczne obliczenia i arkusz Excel
• Kiedy warto sięgnąć po program, a kiedy wystarczy arkusz
• Jak działa obliczeniowe serce programu normy i hydraulika
• Praktyczne scenariusze użycia programu
• Sterowniki, rozdzielacze i automatyka współpracująca z projektem
• Koszty wdrożenia i dostępność narzędzi

Projektowanie ogrzewania podłogowego krok po kroku

Pierwszy etap to przygotowanie danych wejściowych, bez których nawet najlepszy algorytm pokaże jedynie ładnie sformatowaną tabelę. Potrzebujesz trzech rzeczy: rzutu budynku w formacie wektorowym (.wmf lub .dxf), zestawienia pomieszczeń z ich projektowaną temperaturą oraz obliczonych strat ciepła dla każdego z nich najlepiej wg PN-EN 12831.

Warto poświęcić chwilę na uporządkowanie strat przed uruchomieniem programu, ponieważ błędne lub uśrednione wartości przekładają się wprost na zbyt krótkie pętle w jednym pokoju i zbyt długie w drugim. Różnica 15 W/m² na pomieszczeniu 20 m² to 300 W, czyli mniej więcej tyle, ile oddaje jeden metr bieżący rury przy rozstawie 15 cm.

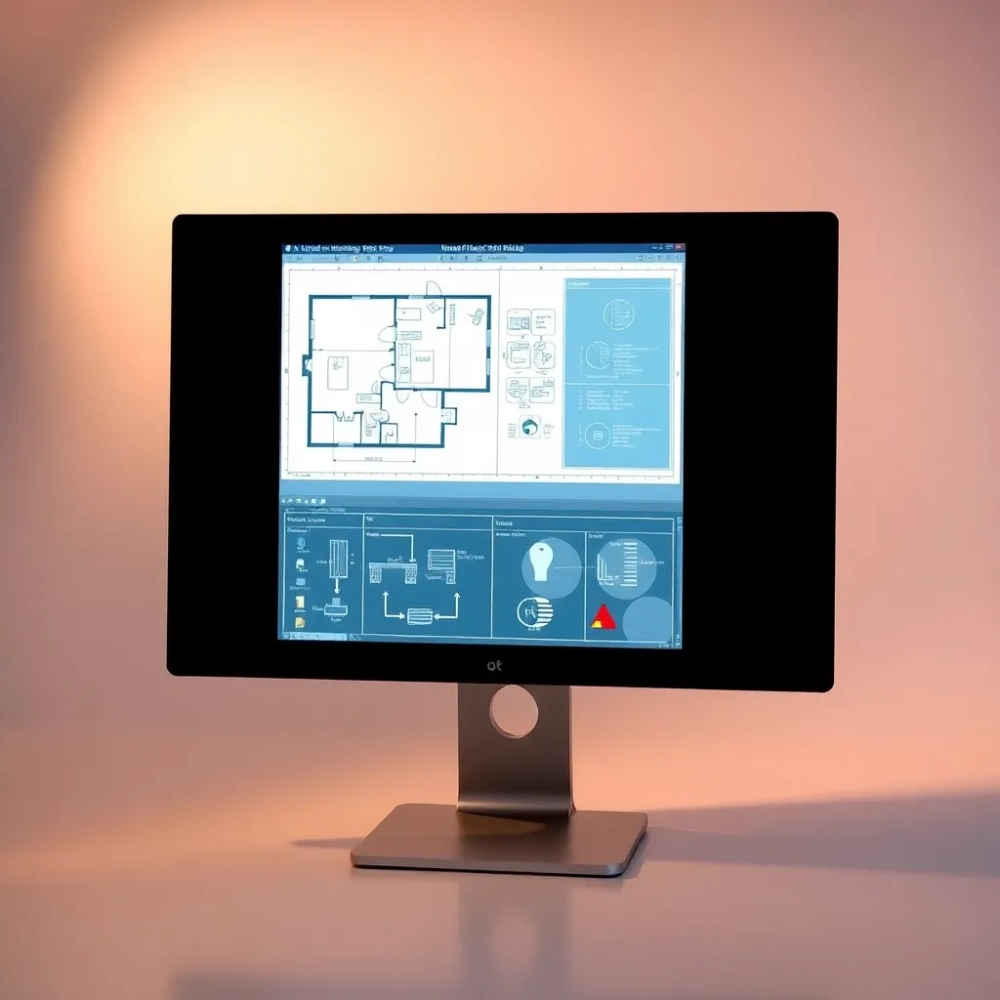

Po imporcie rzutu program wykrywa pomieszczenia automatycznie, ale pozwala ręcznie poprawić granice, dodać strefy pod schodami lub wyłączyć miejsca, gdzie podłogówka nie może się pojawić na przykład pod stałymi zabudowami meblowymi bez nóżek. Tak powstaje baza geometryczna projektu.

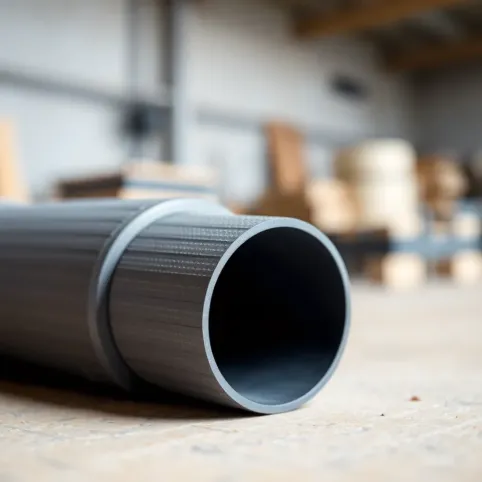

Kolejny krok to uzupełnienie parametrów: średnica rury (najczęściej 16, 17 lub 20 mm), materiał (PE-Xa, PE-RT II, PB), rozstaw (10, 15, 20 albo 25 cm) oraz temperatura zasilania i powrotu. Te dane wpisuje się raz dla całej instalacji, bo zmiana w jednym pomieszczeniu wymagałaby ponownych obliczeń hydraulicznych w pozostałych.

Następnie uruchamia się moduł obliczeniowy. Dobry program stosuje normę DIN 4725, która precyzyjnie opisuje zależność między rozstawem rur, temperaturą czynnika a oddawaną mocą na metr kwadratowy. Po kilkunastu sekundach na ekranie pojawia się rzut z kolorowym oznaczeniem temperatury w każdym pomieszczeniu: zielony oznacza komfort, żółty lekki niedogrzew, czerwony wyraźny problem.

Na koniec program dobiera parametry rozdzielacza, liczbę pętli i ich długość, długość kapilarną, średnice trójników oraz ustawienia zaworów regulacyjnych. Pełny projekt domu 150 m² z 8 pomieszczeniami zajmuje w ten sposób od dwóch do pięciu minut w porównaniu z dwiema godzinami ręcznego liczenia w arkuszu kalkulacyjnym.

Checklist danych wejściowych przed uruchomieniem programu

• Rzut budynku w formacie wektorowym (.wmf, .dxf) ze wskazaniem ścian konstrukcyjnych
• Straty ciepła każdego pomieszczenia wg PN-EN 12831, w watach, z rozbiciem na mostki liniowe i punktowe
• Projektowana temperatura wewnętrzna (20 °C w pokojach, 24 °C w łazienkach, 16 °C w garażu)
• Typ i średnica rury PE-Xa 16 mm to bezpieczny standard dla pętli do 100 m
• Planowany rozstaw rur i wykończenie podłogi (współczynnik krycia małuje wydajność o 10-20%)
• Lokalizacja szafki rozdzielaczowej i dopuszczalna długość najdłuższej pętli

Najczęstsze błędy w doborze podłogówki i jak je wyłapuje program

Pięć błędów powtarza się w prawie każdym amatorskim projekcie. Pierwszy to zbyt długie pętle jedna rura 17 mm poprowadzona spiralnie ma sens do około 110-120 m, dalej rośnie spadek ciśnienia tak, że regulacja staje się nieefektywna. Program sygnalizuje taką pętlę kolorem i sugeruje podział na dwie krótsze.

Drugi błąd to brak kompensacji hydraulicznej między krótką pętlą w łazience a długą w salonie. Bez regulacji pompa pracuje na najkrótszej ścieżce, a dłuższa pętla po prostu nie oddaje pełnej mocy. Algorytm dobiera nastawy zaworów regulacyjnych tak, by każda pętla miała zbliżony przepływ.

Trzeci problem to źle dobrana średnica 14 mm w salonie 30 m² wymusi co 15 cm cztery pełne zwoje i zmieści się, ale straty ciśnienia będą zbyt wysokie. Program ostrzega o konieczności użycia rury 17 mm albo podziału na kilka pętli. Czwarty błąd to ignorowanie stref brzegowych, które przy oknach francuskich i przeszkleniach tarasowych wymagają rozstawu 10 cm zamiast standardowych 15 czy 20. Program wizualnie rozdziela strefę brzegową od środkowej.

Piąty błąd: brak weryfikacji z warstwą wykończeniową. Podłoga drewniana o niskim współczynniku krycia ogranicza oddawanie ciepła o 15-25% w stosunku do płytek ceramicznych. Program pozwala przypisać materiał do każdego pomieszczenia i automatycznie koryguje moc, dzięki czemu nie trzeba już zgadywać.

Porada praktyka: Jeżeli w którymkolwiek pomieszczeniu kolorowa mapa programu pokazuje żółty lub czerwony nie ignoruj tego sygnału. To nie podpowiedź, lecz konkretne wskazanie, że dane wejściowe (straty ciepła, rozstaw albo materiał podłogi) wymagają korekty albo zwiększenia powierzchni grzewczej.

Tabela: rozstaw rur a wydajność cieplna

Wartości orientacyjne dla płytek ceramicznych i rury 17 mm PE-Xa. Podłoga drewniana obniża każdą z tych wartości o 15-25%.

Kalkulator ogrzewania podłogowego DIN 4725 czy wystarczy zamiast programu

Kalkulatory online działające wg normy DIN 4725 pozwalają szybko policzyć jedną izolowaną pętlę albo jedno pomieszczenie podajesz straty ciepła, wybierasz średnicę i rozstaw, dostajesz długość rury i przepływ. Narzędzia tego typu dobrze sprawdzają się przy doborze pojedynczego obwodu w małej łazience albo do szybkiej weryfikacji ręcznego projektu.

Problem pojawia się przy większym układzie: kalkulator nie widzi sąsiednich pętli, nie wylicza spadków ciśnienia w rozdzielaczu, nie pilnuje, by suma przepływów nie przekroczyła wydajności pompy. Dla mieszkania 60 m² z dwiema pętlami wystarczy, dla domu 150 m² z dziesięcioma już nie.

Dodatkowo proste kalkulatory zwykle nie pokazują mapy temperatur na rzucie. Nie zobaczysz, że północna ściana salonu będzie chłodna, dopóki tego nie zweryfikujesz ręcznie, a to wymaga kolejnej tabeli i kolejnego zestawu obliczeń. W przypadku większości inwestycji już po pierwszej takiej próbie użytkownik wraca do myśli o pełnym dobór ogrzewania podłogowego program z prawdziwego zdarzenia.

Kiedy wystarczy kalkulator: jedno pomieszczenie, jedna pętla, brak integracji z rozdzielaczem i pompa dobierana ręcznie. Każde bardziej rozbudowane zadanie wymaga programu z modułem hydrauliki.

Program do podłogówki a ręczne obliczenia i arkusz Excel

Ręczne obliczenia na kartce albo w Excelu wciąż dają poprawne wyniki pod warunkiem, że znasz normę, masz dane i poświęcisz czas. Problem tkwi w czymś innym czasie i powtarzalności. Pojedyncze pomieszczenie policzysz w kwadrans. Dom z ośmioma pomieszczeniami, dziesięcioma pętlami i rozdzielaczem to dwie godziny, dziesiątki formuł i jedno kliknięcie, które zmienia cały arkusz.

Specjalistyczny program robi to samo w kilka minut, ale ma też przewagi, których arkusz nie zapewni. Wizualizacja na rzucie od razu widzisz problem. Automatyczna optymalizacja długości pętli program sam szuka układu minimalizującego ilość rury przy zachowaniu wydajności. Kolorowa diagnostyka w ułamku sekundy dostajesz komunikat o zbyt wysokim spadku ciśnienia albo za niskiej temperaturze podłogi w sypialni.

Porównanie metod projektowania

Kiedy warto sięgnąć po program, a kiedy wystarczy arkusz

Program zwraca się w cenie i czasie przy każdym budynku powyżej 80 m² oraz przy każdej modernizacji starszej instalacji, gdzie trzeba szybko zweryfikować kilka wariantów. Sprawdza się też w pracy projektantów i instalatorów, którzy liczą kilkanaście projektów rocznie oszczędność pojedynczych godzin sumuje się w tygodnie.

Arkusz albo kalkulator wystarczy do jednorazowej instalacji w łazience, niewielkim mieszkaniu albo garażu. Nie ma sensu uczyć się obsługi rozbudowanego programu dla jednej pętli, skoro straty ciepła policzy domowy kalkulator, a długość rury pokaże tabela z trzema wierszami.

W większych inwestycjach deweloperskich, gdzie jeden projektant odpowiada za kilkadziesiąt mieszkań w jednym bloku, nawet najlepszy arkusz nie wystarczy brakuje mu modułu raportowania i powtarzalności. W takich warunkach programy z rodziny CAD/CAM albo specjalistyczne narzędzia branżowe stają się standardem.

Uwaga formalna: Wynik z dowolnego programu traktuj jako projekt wstępny. Ostateczna dokumentacja wymaga podpisu osoby z uprawnieniami budowlanymi w specjalności instalacyjnej. Program nie zwalnia z obowiązku sprawdzenia obliczeń przez uprawnionego projektanta.

Dla kogo program, a dla kogo nie

Jak działa obliczeniowe serce programu normy i hydraulika

Silnik obliczeniowy opiera się na dwóch filarach: normie DIN 4725 (zaktualizowanej w 2005) opisującej wydajność cieplną rur w zależności od rozstawu i temperatury, oraz na fizyce przepływu równaniu Darcy’ego-Weisbacha, które przelicza spadek ciśnienia w każdej pętli. Bez tego drugiego elementu żaden dobór średnic nie ma sensu, bo pompa nie ma siły przepchnąć czynnika przez wszystkie pętle naraz.

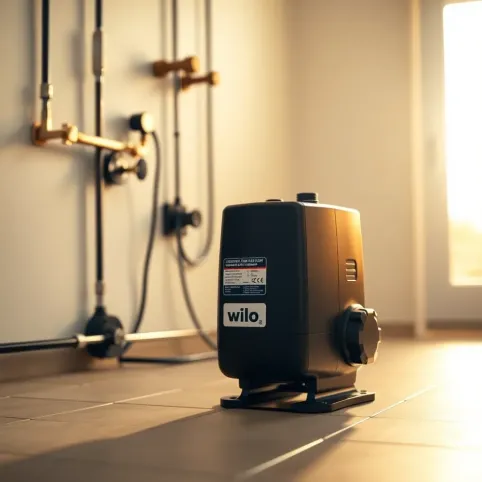

Program porównuje spadki, dobiera zawory regulacyjne na rozdzielaczu, oblicza wymaganą wydajność pompy obiegowej. Dodatkowo sprawdza temperaturę podłogi komfortową granicą jest 29 °C dla stref stałego pobytu, w łazienkach akceptuje się 33 °C, w strefach brzegowych nawet 35 °C. Przekroczenie tych progów sygnalizuje konieczność zmiany rozstawu albo obniżenia temperatury zasilania.

Nowsze narzędzia rozszerzają te obliczenia o dane pogodowe i krzywe grzewcze, umożliwiają symulację pracy instalacji w trybie eco z obniżeniem nocnym i automatycznym dostosowaniem do warunków zewnętrznych. To ten sam silnik, który dla celów certyfikacji energetycznej liczy sezonowe zapotrzebowanie na ciepło wg PN-EN ISO 13790.

Praktyczne scenariusze użycia programu

Dom jednorodzinny 150 m² z ośmioma pomieszczeniami, pompą ciepła o niskim paramecie temperaturowym (35/28 °C) i podłogą mieszaną płytki w strefie dziennej, deska warstwowa w sypialniach. Dzięki programowi projektant ustala trzy strefy brzegowe o rozstawie 10 cm przy przeszkleniach, standardowe 15 cm w pokojach i 20 cm w sypialniach. Łączna długość rury w projekcie: 1050 m, rozdzielacz 10-sekcyjny, moc grzewcza instalacji: 8,4 kW przy temperaturze projektowej -8 °C na zewnątrz.

Mieszkanie w bloku 62 m², dwa pokoje, łazienka, kuchnia. Podłogówka jako uzupełnienie grzejników, projektowany komfort 22 °C w łazience i 20 °C w pokojach. Wystarcza kalkulator DIN 4725 albo darmowy arkusz liczba pętli jest mała, hydraulika prosta. Program miałby sens tylko wtedy, gdyby wykonawca chciał pokazać inwestorowi kolorowy rzut z rozpisanymi strefami komfortu.

Duża inwestycja deweloperska 48 mieszkań w jednym budynku wielorodzinnym, powtarzalne rzuty co dwa piętra. Tu program, który integruje się z narzędziami BIM (Revit, AutoCAD MEP), pozwala wygenerować identyczne obliczenia dla identycznych lokali bez powtarzania pracy. Czas przygotowania dokumentacji spada rzędu 70% w stosunku do indywidualnych arkuszy.

Modernizacja starego budynku z lat 90., gdzie straty ciepła są wysokie, a grubość wylewki ograniczona. Program pomaga znaleźć kompromis między mocą a grubością warstwy zmniejszenie średnicy do 14 mm pozwala ułożyć cieńszą wylewkę, ale wymaga skrócenia pętli i zagęszczenia rozstawu do 10 cm. Takie decyzje bez symulacji podejmuje się na czuja, zazwyczaj błędnie.

Sterowniki, rozdzielacze i automatyka współpracująca z projektem

Zaprojektowana instalacja podłogowa to jedynie połowa układu. Równie istotne jest sterowanie siłowniki termoelektryczne na rozdzielaczu, sterownik pogodowy i czujniki temperatury w każdym pomieszczeniu. Program projektowy pozwala dobrać charakterystykę zaworów (proporcjonalne albo dwupozycyjne) i wyeksportować listę nastaw, którą monter tylko wprowadza w gotowym regulatorze.

Rozdzielacz dobiera się na podstawie liczby pętli oraz sumarycznego przepływu w l/h. Typowy moduł obsługuje od 2 do 12 obwodów, większe instalacje łączy się kaskadowo. Średnice rur zasilających (25 mm dla pierwszych 100 l/min, 32 mm powyżej) program wylicza automatycznie wcześniej robiło się to na podstawie tabel producentów, dziś zastępują je algorytmy.

Rozstaw rur a warunki brzegowe

Koszty wdrożenia i dostępność narzędzi

Profesjonalne programy oferowane są zwykle w modelu licencji rocznej albo wieczystej, z wariantem demo ograniczonym funkcjonalnie. Ceny wahają się od darmowych narzędzi online do kilku tysięcy złotych za pełną licencję ze wsparciem producenta. Przy wyborze kieruj się realnym wsparciem technicznym, zgodnością z obowiązującymi normami (DIN 4725, PN-EN 12831) oraz możliwością eksportu wyników do formatu akceptowanego przez kierownika budowy albo inspektora nadzoru inwestorskiego.

Wersje demonstracyjne pozwalają sprawdzić interfejs i podstawowe funkcje bez opłat. Przy większych inwestycjach warto negocjować licencję wielostanowiskową, ponieważ pojedynczy klucz licencyjny wystarczy zwykle na jedno stanowisko robocze. Niektórzy producenci oferują też wersje edukacyjne dla uczniów i studentów kierunków budowlanych.

Rada: Przed zakupem licencji zapytaj o dostępność materiałów szkoleniowych kurs wprowadzający, baza przykładowych projektów, forum użytkowników. Narzędzie bez wsparcia bywa bezużyteczne w rękach osoby, która uczy się go od zera.

Dla pojedynczego pomieszczenia z jedną pętlą wystarczy kalkulator DIN 4725 albo sprawdzony arkusz Excel. Dla domu jednorodzinnego powyżej 100 m² najlepiej sprawdza się dedykowany program z wizualizacją na rzucie, automatyczną diagnostyką i eksportem gotowej dokumentacji. Dla projektanta lub dewelopera potrzebne jest narzędzie z licencją komercyjną, wsparciem technicznym i integracją ze środowiskiem CAD albo BIM.

Niezależnie od wybranej ścieżki wynik powinien zostać zweryfikowany przez osobę z uprawnieniami budowlanymi. Program nawet najlepszy to narzędzie wspomagające decyzję, nie jej substytut. Łączy fizykę przepływu z normatywnymi tablicami wydajności i pozwala uniknąć najczęstszych błędów: zbyt długich pętli, źle dobranych średnic, braku kompensacji hydraulicznej, pominięcia stref brzegowych i ignorowania materiału podłogi.

Zainwestuj czas w przygotowanie danych wejściowych, sprawdź wynik kolorową diagnostyką, porównaj dwa-trzy warianty rozstawu i dobierz średnicę pod kątem spadków ciśnienia. Dzięki temu podłogówka będzie grzała tam, gdzie trzeba, tyle ile trzeba, i przez następne trzydzieści lat nie przypomni o sobie rachunkiem za prąd.

Źródła i normy:
DIN 4725 niemiecka norma wydajności ogrzewania podłogowego, cytowana w polskich projektach jako podstawa doboru rur i rozstawu.
PN-EN 12831 metoda obliczania obciążenia cieplnego pomieszczeń, podstawa wyznaczania strat ciepła.
PN-EN ISO 13790 zużycie energii na potrzeby ogrzewania i chłodzenia budynków.
PN-EN 1264 europejska seria norm dotyczących ogrzewania podłogowego, obejmująca projektowanie, instalację i badania.
Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 2002 r. z późniejszymi zmianami), w tym wymagania izolacyjności cieplnej przegród.
Informacje producentów systemów rur PE-Xa i PE-RT II przepływy, spadki ciśnienia, dopuszczalne temperatury i ciśnienia robocze.
