Połączenie równoległe paneli PV: jak zwiększyć prąd

Podłączasz panele fotowoltaiczne i nagle prąd z instalacji spada zamiast rosnąć, bo jeden moduł jest w cieniu - znasz to uczucie frustracji? W połączeniu równoległym plus idzie do plusa, minus do minusa, co sumuje prądy i stabilizuje system nawet przy słabym oświetleniu, w przeciwieństwie do szeregowego, gdzie napięcia się dodają, ale cień psuje wszystko. Rozłożę to na części pierwsze: jak to działa fizycznie, różnice w parametrach, zalety przy zacienieniu, wady, kiedy się zdecydować i jak podłączyć krok po kroku, żebyś uniknął wpadek i wycisnął maksimum z paneli.

• Jak działa połączenie równoległe w PV
• Równoległe vs szeregowe: napięcie i prąd
• Zalety równoległego przy cieniowaniu paneli
• Wady połączenia równoległego PV
• Kiedy wybrać równoległe w instalacji solarnej
• Podłączanie równoległe krok po kroku
• Dobór falownika do równoległego PV
• Pytania i odpowiedzi o połączeniu równoległym paneli fotowoltaicznych

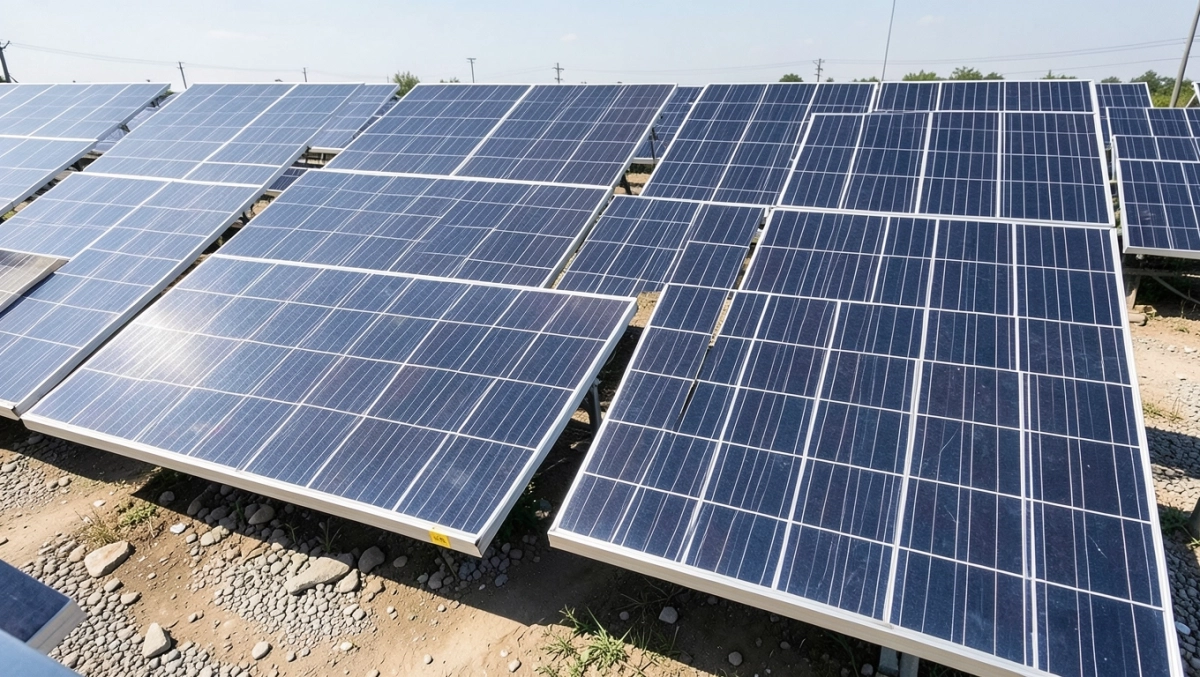

Jak działa połączenie równoległe w PV

W połączeniu równoległym paneli fotowoltaicznych każdy moduł działa niezależnie, podłączony plusem do wspólnego plusa i minusem do wspólnego minusa. Prąd z każdego panelu dodaje się do siebie, tworząc wyższy natężenie całkowite, podczas gdy napięcie pozostaje na poziomie jednego modułu, zazwyczaj 30-50 V w standardowych warunkach. To proste rozwiązanie sprawia, że system jest odporny na wahania - jeśli jeden panel daje mniej prądu, reszta nadrabia bez strat. W praktyce oznacza to stabilniejszą produkcję energii, szczególnie gdy oświetlenie jest nierówne.

Fizycznie realizuje się to za pomocą złączek MC4, gdzie kable z plusów zbiegają się w jeden przewód, podobnie z minusami. Elektronika w panelach zapewnia, że prądy płyną równolegle, bez wzajemnego wpływania na napięcia. Dzięki temu instalacja fotowoltaiczna zyskuje na elastyczności - możesz łączyć moduły o podobnych parametrach bez ryzyka spadku wydajności. To kluczowe w domowych systemach, gdzie warunki nie są idealne.

W stringu równoległym kilka paneli spiętych w ten sposób tworzy obwód o niskim napięciu, ale wysokim prądzie, co wymaga dostosowania kabli i zabezpieczeń. Natężenie prądu rośnie proporcjonalnie do liczby modułów, np. cztery panele po 10 A dają 40 A przy tym samym V. To sprawia, że połączenie równoległe sprawdza się w małych instalacjach off-grid lub z niskonapięciowymi falownikami.

Praktyczny trik: zawsze sprawdzaj polaryzację, bo odwrotne podłączenie może uszkodzić moduły. W nowszych panelach z bypass diodami efekt jest jeszcze lepszy, bo minimalizują straty wewnętrzne. Tak spięta instalacja paneli fotowoltaicznych produkuje energię przewidywalnie, nawet w pochmurne dni.

Równoległe vs szeregowe: napięcie i prąd

W połączeniu szeregowym panele łączą się plus z minusem kolejnego, co sumuje napięcia - np. 10 modułów po 40 V daje 400 V, ale prąd zostaje na poziomie najsłabszego ogniwa, powiedzmy 8-10 A. Równoległe odwraca to: napięcie stałe ok. 40 V, ale prądy się dodają, np. 10 paneli po 10 A to 100 A. Różnica jest kluczowa dla falownika, który musi obsłużyć te parametry.

Wyobraź sobie dach z nierównym nasłonecznieniem: w szeregowym cień na jednym panelu tnie prąd całego stringu o połowę, bo napięcie spada dramatycznie. Równoległe ratuje sytuację - zacieniony moduł daje mniej A, ale reszta ciągnie dalej pełną parą. To empirycznie potwierdzone w symulacjach PVsyst, gdzie równoległe podnosi uzyski o 15-20% przy częściowym zacienieniu.

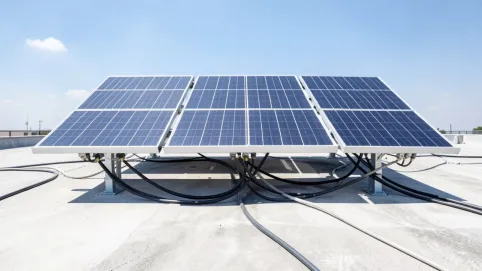

Tabela porównawcza podkreśla to najlepiej: szeregowe wygrywa na długich dystansach dzięki wysokiemu V i mniejszym stratom na kablach, równoległe na krótkich obiegach z grubszymi przewodami. W praktyce instalatorzy mieszają obie metody, tworząc stringi szeregowe połączone równolegle dla optymalnego MPPT. To hybrydowe podejście maksymalizuje produkcję energii.

Podsumowując parametry: przy 4 panelach 400 W każdy, szeregowe daje wysoki V dla centralnych inwerterów, równoległe wysoki A dla mikroinwerterów. Wybór zależy od falownika - źle dobrany i tracisz 10-15% mocy. Testy terenowe pokazują, że równoległe lepiej radzi sobie z porannym i wieczornym słabym światłem.

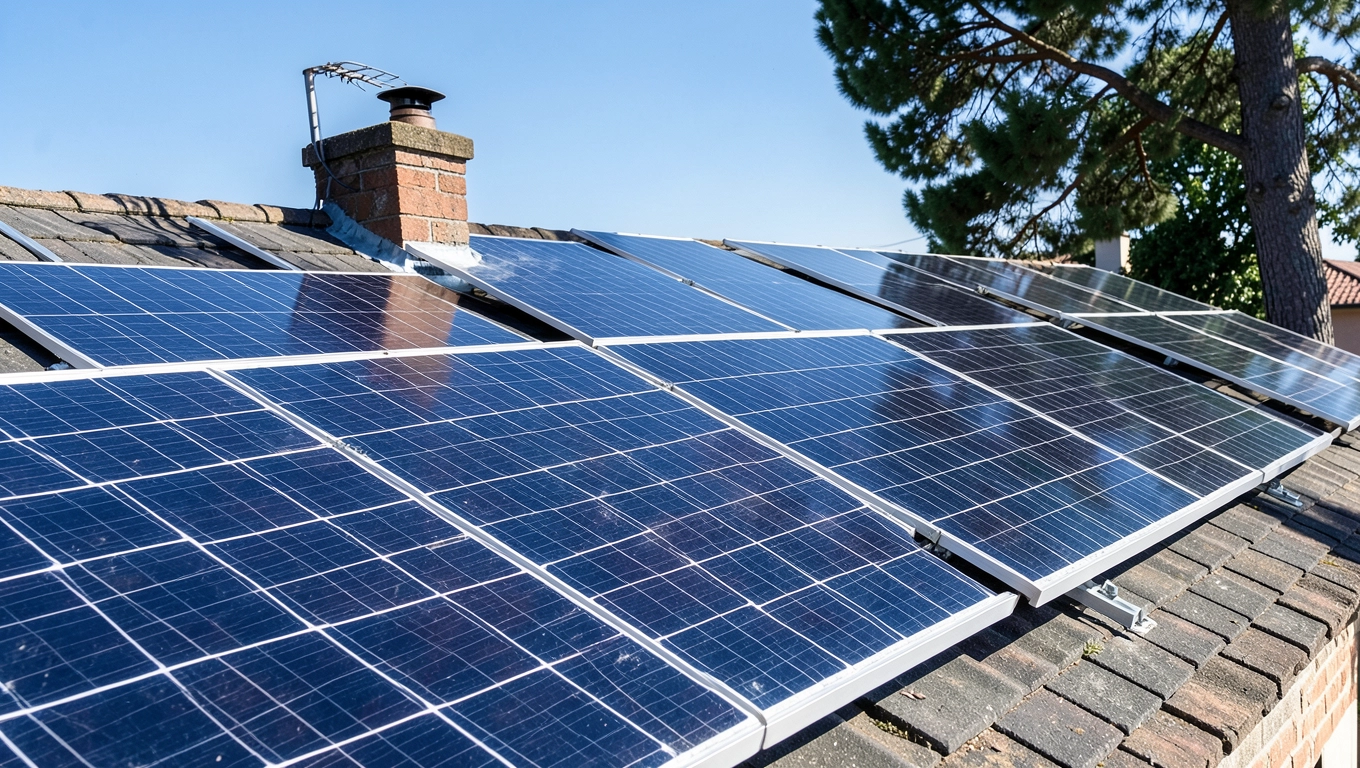

Zalety równoległego przy cieniowaniu paneli

Przy cieniowaniu jednego panela w równoległym układzie reszta modułów produkuje pełny prąd, bez efektu dominującego ogniwa, który niszczy szeregowe stringi. Kominy, drzewa czy sąsiednie budynki rzucają cień - w takim scenariuszu uzyski rosną nawet o 25%, bo system nie zatrzymuje się na słabszym ogniwie. To ulga dla właścicieli dachów z przeszkodami.

Panele z diodami bypass w równoległym działają jeszcze efektywniej, omijając zacienione komórki bez strat napięcia w całym obiegu. W warunkach miejskich, gdzie cień jest codziennością, to połączenie równoległe paneli fotowoltaicznych staje się wyborem numer jeden. Dane z monitoringu instalacji pokazują stabilniejszą krzywą produkcji przez cały dzień.

Inna zaleta to modularność: dodajesz panel bez przeliczania całego stringu, prąd po prostu rośnie. Przy rozbudowie o nowe moduły o zbliżonej mocy unikasz spadków - trik polega na dopasowaniu prądów w 10% tolerancji. To sprawia, że instalacja solarna jest przyszłościowa.

W praktyce, na dachu z kominem, równoległe połączenie utrzymuje 80-90% mocy szczytowej, podczas gdy szeregowe spada do 40%. Właściciele off-grid chwalą to za niezawodność w zmiennej pogodzie. Empatycznie mówiąc, to sposób na sen bez zmartwień o jutrzejszy prąd.

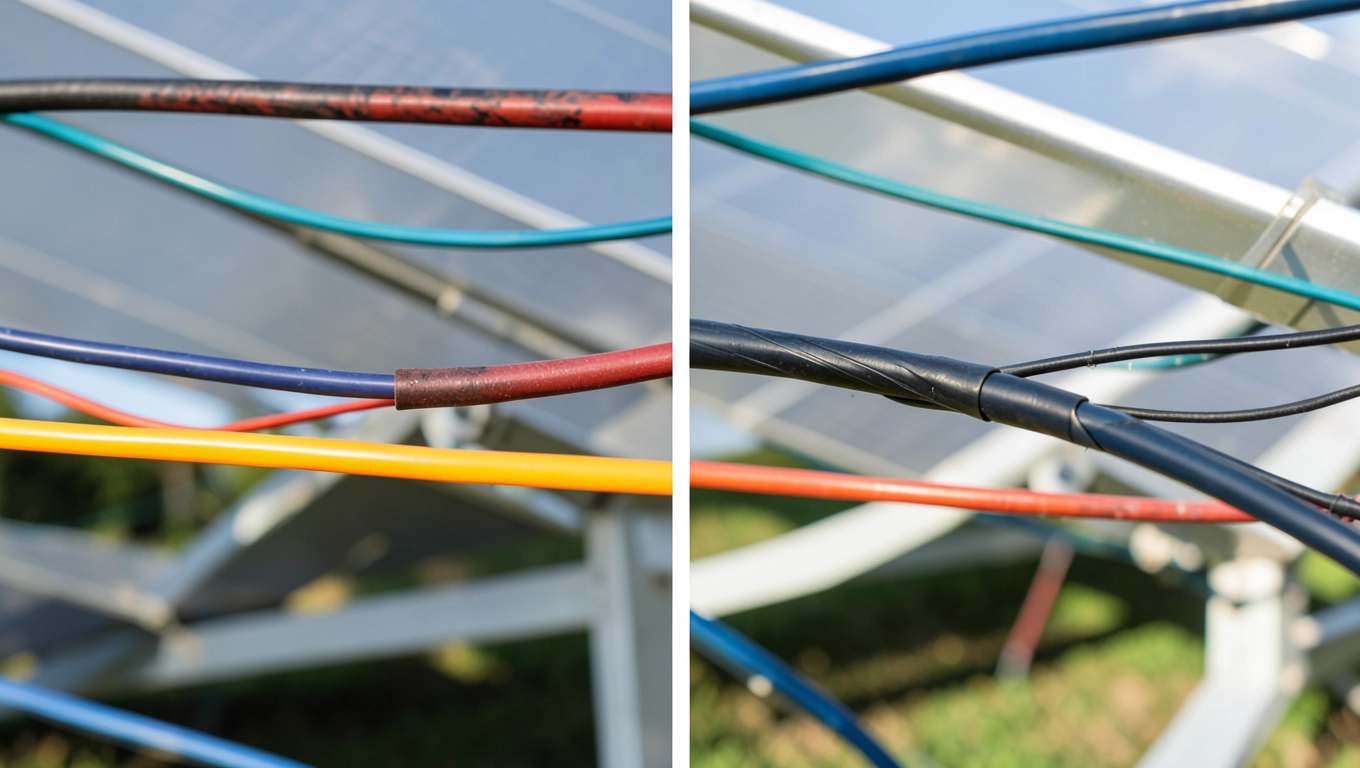

Wady połączenia równoległego PV

Niskie napięcie w równoległym - zazwyczaj poniżej 60 V na string - wymaga grubszych kabli, bo wysokie natężenie prądu powoduje większe straty cieplne na długości. Przy 50 A i 20 m kabla możesz stracić 5-10% energii, co boli w dużych instalacjach. Rozwiązaniem jest skracanie tras lub miedź 6 mm² zamiast standardu.

Bezpieczeństwo to kolejny haczyk: niskie V nie wystarcza na łuk elektryczny, ale wysokie A grozi przegrzaniem złączek przy złym montażu. Falowniki muszą mieć mocne MPPT na szeroki zakres prądu, inaczej throttlują produkcję. W praktyce sprawdzaj specyfikację przed zakupem.

Panele o różnych mocach w równoległym to pułapka - słabszy moduł ciągnie prąd od silniejszych, powodując nierównowagę i potencjalne przegrzanie. Różnica powyżej 5% i prąd spada zamiast rosnąć; trik to grupowanie identycznych modułów. To ogranicza elastyczność w starszych systemach.

Na długich dystansach do falownika straty rosną kwadratowo z prądem, czyniąc równoległe mniej opłacalnym niż szeregowe. W warunkach wiatru czy śniegu wysokie A zwiększa obciążenie mechaniczne kabli. Mimo to, w małych setupach wady są do ogarnięcia.

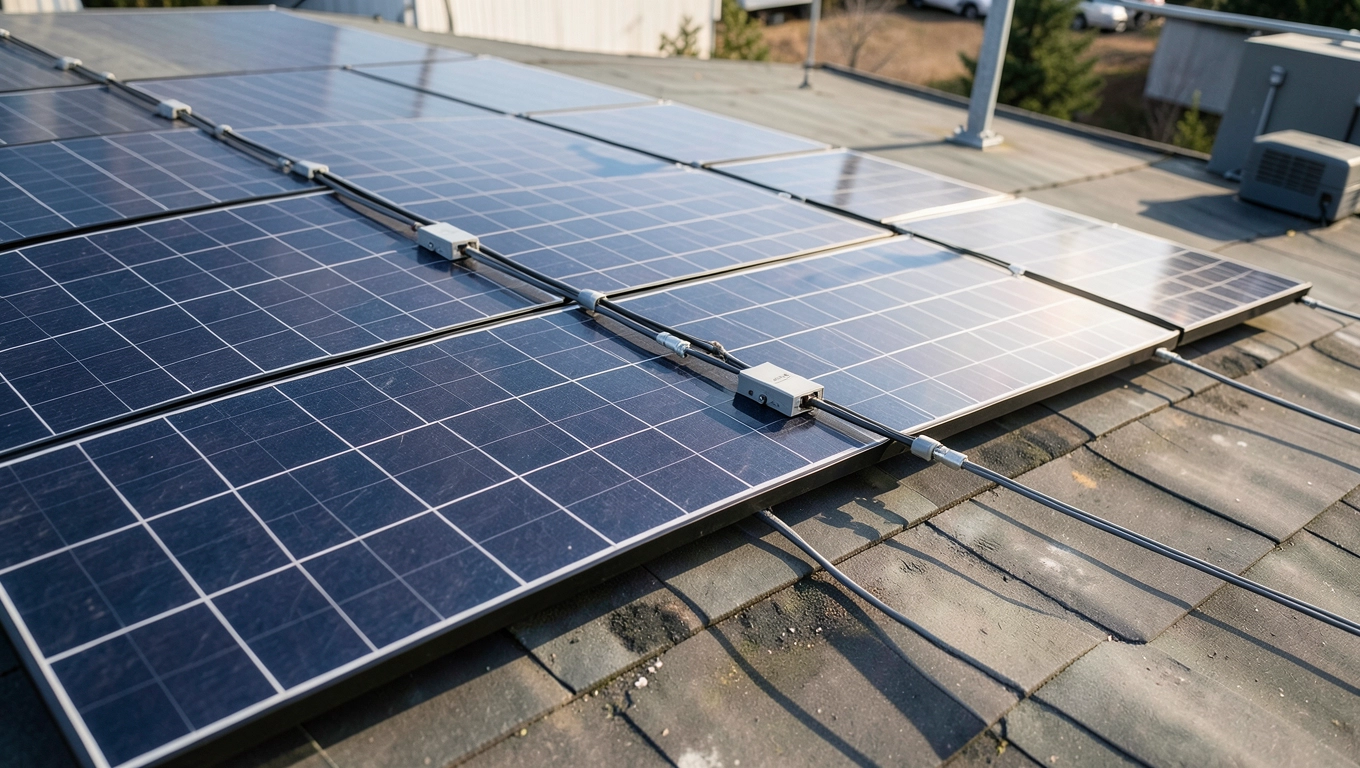

Kiedy wybrać równoległe w instalacji solarnej

Wybieraj równoległe, gdy dach ma stałe zacienienie lub planujesz rozbudowę - łatwiej dodać string bez zmiany falownika. Idealne dla hybrydowych inwerterów niskonapięciowych, np. 48 V systemy off-grid z akumulatorami. W warunkach słabego oświetlenia porannego prądy sumują się efektywnie.

Przy panelach o podobnych prądach, ale różnych orientacjach - np. wschód i zachód - równoległe stabilizuje produkcję. Dla mikrofalowników na każdym module to naturalny wybór, bo każdy działa solo. Rozbudowa o OZE jak pompy ciepła też faworyzuje wysokie A.

• Częściowe zacienienie: kominy, drzewa - tak.
• Krótkie kable, małe instalacje: zdecydowanie.
• Rozbudowa modułowa: dodajesz bez restartu.
• Wysokie napięcie potrzebne? Nie, wtedy szeregowe.

W symulacjach PVsyst równoległe wygrywa przy zmiennym niebie Polski, podnosząc roczne uzyski o 10%. Dla falowników z wąskim MPPT to ratunek. Zawsze testuj warunki lokalne.

Podsumowując decyzje: cień i elastyczność - równoległe; dystans i skala - szeregowe z równoległymi stringami. To praktyczne kryterium oszczędza nerwy.

Podłączanie równoległe krok po kroku

Pierwszy krok: sprawdź parametry paneli - prądy w granicach 10%, napięcia identyczne, np. wszystkie 40 V Voc. Wyłącz system, załóż rękawice i okulary. Podłącz plusy: weź złączki MC4, połącz dodatnie wyjścia wszystkich modułów w Y-splitter lub skrzynkę rozdzielczą.

Drugi etap: minusy podobnie - zbierz w jeden przewód, używając paralelizatorów z zabezpieczeniem nadprądowym. Użyj kabla 6-10 mm² na wysokie A, skróć jak możesz. Testuj multimeterm napięcie na każdym panelu osobno - powinno być równe.

1. Dopasuj panele (moc, prąd).
2. Przygotuj splitter MC4 (2-in-1-out lub multi).
3. Podłącz plusy, potem minusy.
4. Zabezpiecz bezpiecznikami DC 1.25 x Isc.
5. Podłącz do falownika, monitoruj prąd.

Triki: przy różnych mocach dodaj diody blokujące wsteczny prąd. Po podłączeniu obserwuj 24h - jeśli prąd nie sumuje się, sprawdź polaryzację. To proste, ale precyzyjne zadanie daje ulgę po fakcie.

W praktyce z czterech paneli 10 A dostajesz 38-40 A realnie, nie teoretyczne 40. Unikaj rozciągniętych kabli - straty zżerają zyski. Gotowe, instalacja działa stabilnie.

Disclaimer: prace DC tylko z uprawnieniami SEP, bo wysokie prądy to ryzyko pożaru.

Dobór falownika do równoległego PV

Falownik musi mieć MPPT na niskie napięcia, np. 30-60 V input i prąd powyżej sumy paneli, powiedzmy 50-100 A. Hybrydowe modele 48 V idealnie pasują, akceptując stringi równoległe bez throttlingu. Sprawdź zakres: Voc max i Isc min.

Mikroinwertery na panel to ekstremum równoległego - każdy moduł niezależny, ale drożej. Centralne falowniki wymagają grupowania stringów szeregowych równolegle dla wyższego V. Symuluj obciążenie: falownik 5 kW na 100 A przy 50 V.

• Szeroki MPPT: 20-80 V dla elastyczności.
• Wysoki prąd wejściowy: min 1.25 x suma Isc.
• Zabezpieczenia: DC breaker na każdym stringu.
• Efektywność >98% przy niskim V.

W praktyce, dla 4 kW instalacji równoległej, wybierz inwerter off-grid z boost converterem podbijającym V. Testy pokazują 5-10% więcej energii niż niedopasowany. To inwestycja w stabilność.

Dane producentów: modele z 2024 mają dedykowane tryby dla wysokoprądowych stringów. Dopasuj do warunków - północny dach z cieniem? Szeroki zakres prądu. Zawsze kalkuluj z oversizingiem 20%.

Na koniec: falownik to serce, źle dobrany i równoległe traci sens. Sprawdź datasheet dwa razy.

Pytania i odpowiedzi o połączeniu równoległym paneli fotowoltaicznych

• Co to jest połączenie równoległe paneli fotowoltaicznych?

  Wyobraź sobie, że masz kilka paneli i zamiast układać je w łańcuch, łączysz je obok siebie: plus z plusem, minus z minusem. Dzięki temu prąd z każdego panelu się sumuje, a napięcie zostaje na poziomie jednego panelu. To proste i stabilne rozwiązanie, które podbija amperaż w całej instalacji.

• Jakie są główne różnice między połączeniem równoległym a szeregowym?

  W szeregowym napięcia się dodają (np. 10 paneli po 30V daje 300V), ale prąd płynie taki sam jak z jednego. W równoległym prądy się sumują (np. 10A z każdego daje 100A), a napięcie jest stałe. Szeregowe lubi wysokie napięcie dla falowników, równoległe ratuje system przy cieniu, bo jeden zacieniony panel nie ciągnie reszty w dół.

• Kiedy warto wybrać połączenie równoległe?

  Stawiaj na nie, gdy masz cień na dachu (kominy, drzewa), słabe oświetlenie czy plany rozbudowy. Pasuje do niskonapięciowych falowników lub hybrydowych systemów z HVAC czy wodorem. Łatwo dorzucić nowy string bez psucia całego łańcucha.

• Jak podłączyć panele o różnych mocach w układzie równoległym?

  Teoretycznie możesz, ale słabszy panel ograniczy prąd z mocniejszego - to jak słaby kumpel w zespole ciągnie resztę w dół. Lepiej dobierz identyczne, a jeśli nie da rady, wrzuć diody blokujące lub mikroinwertery. Symuluj w PVsyst, żeby nie stracić na uzysków.

• Jakie są zalety i wady połączenia równoległego?

  Zalety: mega odporne na częściowe zacienienie, wyższa wydajność przy słabym słońcu, prosta rozbudowa. Wady: niskie napięcie wymaga grubszych kabli i więcej strat na długich dystansach, plus falownik musi ogarnąć wysoki prąd. Idealne nie wszędzie, ale w praktyce ratuje niejedną instalację.

• Czy połączenie równoległe zwiększa stabilność systemu?

  Tak, bo prąd płynie niezależnie od każdego panelu - zmienny cień czy zachmurzenie nie wybija całego stringa. To klucz do lepszych uzysków w realnych warunkach, np. na dachu z przeszkodami, i super pasuje do systemów z innymi OZE jak wodór.
