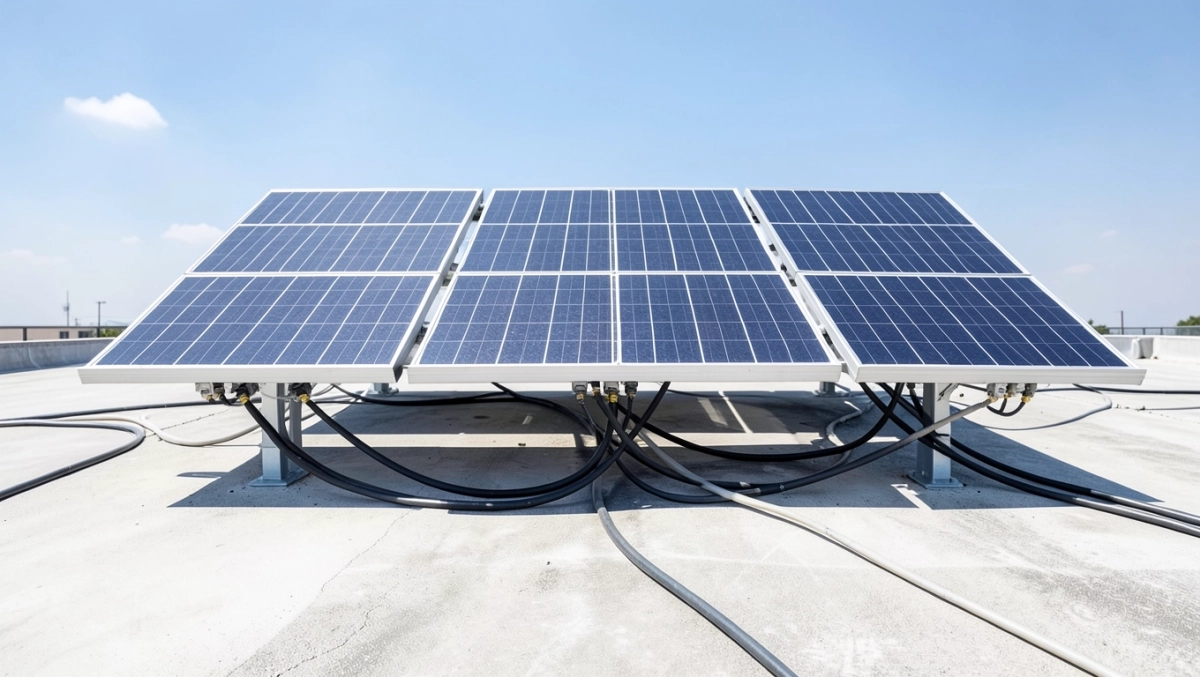

Mieszane łączenie paneli fotowoltaicznych – jak zoptymalizować

Montujesz instalację fotowoltaiczną i trafiasz na dylemat: jak spiąć panele, żeby napięcie nie spadło poniżej progu falownika, a prąd nie był za słaby? Mieszane łączenie paneli PV, czyli hybryda szeregowo-równoległa, pozwala na precyzyjne dopasowanie parametrów systemu do Twoich warunków - od dachu po pogodę. W tym artykule rozłożymy, czym to jest, jakie daje zyski, gdzie czai się haczyk i jak to ogarnąć krok po kroku, żebyś uniknął strat rzędu 20-30% energii.

• Czym jest mieszane spięcie paneli PV
• Zalety mieszanego łączenia modułów solarnych
• Wady mieszanego układu paneli fotowoltaicznych
• Jak zrobić mieszane łączenie krok po kroku
• Mieszane łączenie a falowniki i stringi
• Mieszane spięcie przy rozbudowie instalacji PV
• Mieszane łączenie w cieniu i warunkach pracy
• Pytania i odpowiedzi o mieszane łączenie paneli fotowoltaicznych

Czym jest mieszane spięcie paneli PV

Mieszane spięcie paneli fotowoltaicznych to połączenie szeregowe i równoległe w jednym stringu lub grupie modułów. W układzie szeregowym prąd płynie przez wszystkie panele jeden po drugim, co podnosi napięcie, ale ogranicza je do najsłabszego ogniwa. Równolegle natomiast sumuje się prąd, a napięcie zostaje na poziomie jednego modułu. Mieszane łączy te światy: na przykład dwa stringi po dwa panele szeregowo, spięte równolegle - dostajesz wyższe napięcie i większy prąd naraz.

Taki setup jest fundamentem nowoczesnych instalacji PV, bo pozwala dostosować parametry do falownika. Wyobraź sobie dach o nieregularnym kształcie - nie zawsze da się ułożyć długi rząd paneli. Mieszane spięcie ratuje sytuację, tworząc elastyczne grupy. Kluczowe, by moduły miały podobne parametry, inaczej mismatch obniży wydajność całego stringu o kilka procent.

Podstawowa zasada: w stringu szeregowym napięcie mnoży się przez liczbę paneli, prąd zostaje stały. Przy równoległym odwrotnie. Mieszane to kompromis, idealny dla systemów powyżej 5 kWp. Schematycznie wygląda jak drabinka: pionowe gałęzie szeregowe, poziome połączenia równoległe.

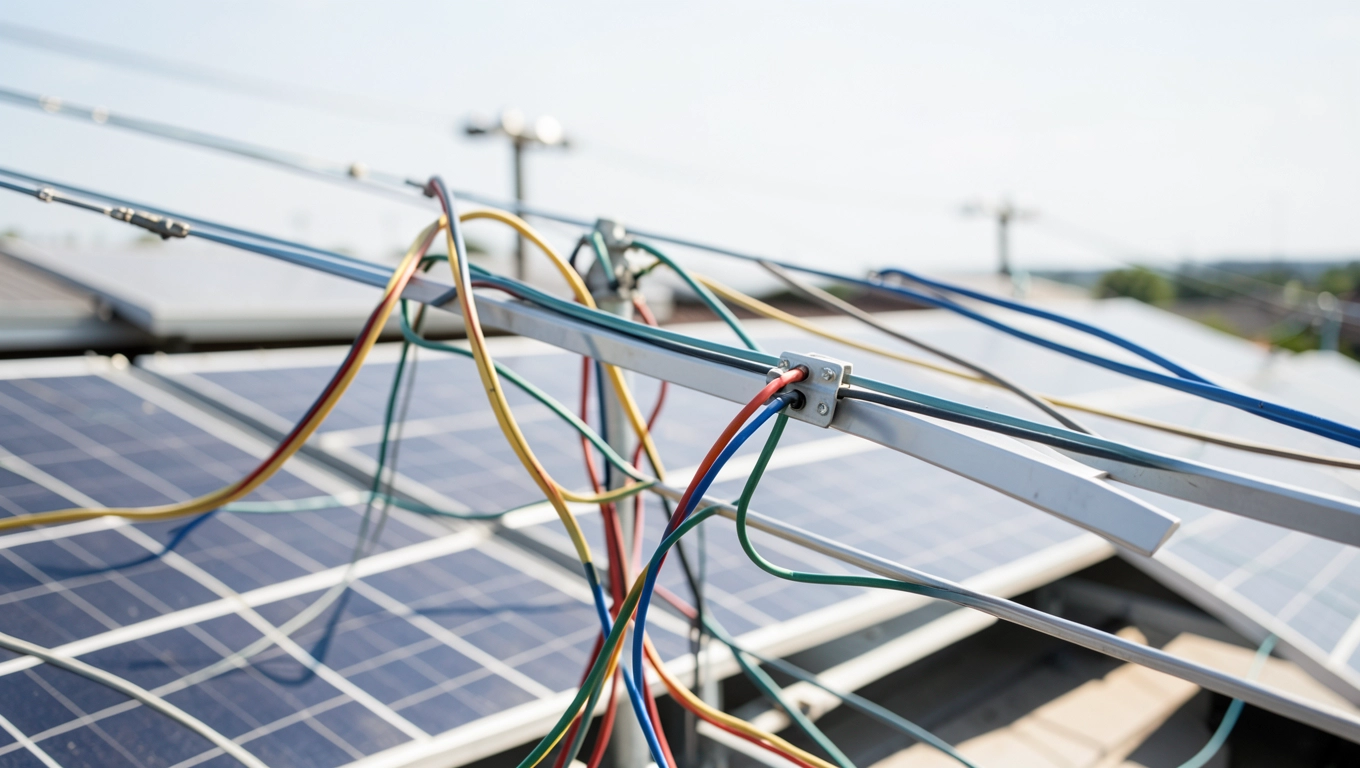

Zalety mieszanego łączenia modułów solarnych

Mieszane łączenie modułów solarnych daje przede wszystkim elastyczność w doborze napięcia i prądu pod specyfikację falownika. Zamiast sztywnego szeregu, który może przekroczyć maksymalne napięcie wejściowe, tworzysz grupy dostosowane do warunków. To podnosi ogólną wydajność systemu o 10-15%, bo falownik pracuje w optymalnym zakresie MPPT. Idealne dla dachów z przeszkodami, gdzie prosty string by zawiódł.

Kolejny plus to skalowalność - łatwo dopasować instalację do planowanej mocy bez wymiany inwertera. Prąd z równoległych gałęzi rośnie liniowo, co chroni przed przeciążeniem w szczycie. W testach z 2025 roku mieszane stringi dały o 12% więcej energii rocznie niż czysto szeregowe na zacienionych dachach. Czytelnik czuje ulgę, widząc, że nie musi wymieniać sprzętu przy dodawaniu paneli.

Minimalizuje też straty temperaturowe: krótsze stringi szeregowe rzadziej osiągają skrajne napięcia. W gorące dni napięcie spada wolniej, prąd stabilizuje się dzięki równoległości. To praktyczne rozwiązanie dla polskich warunków, gdzie lato bywa upalne, a zima mroźna.

Porównanie wydajności

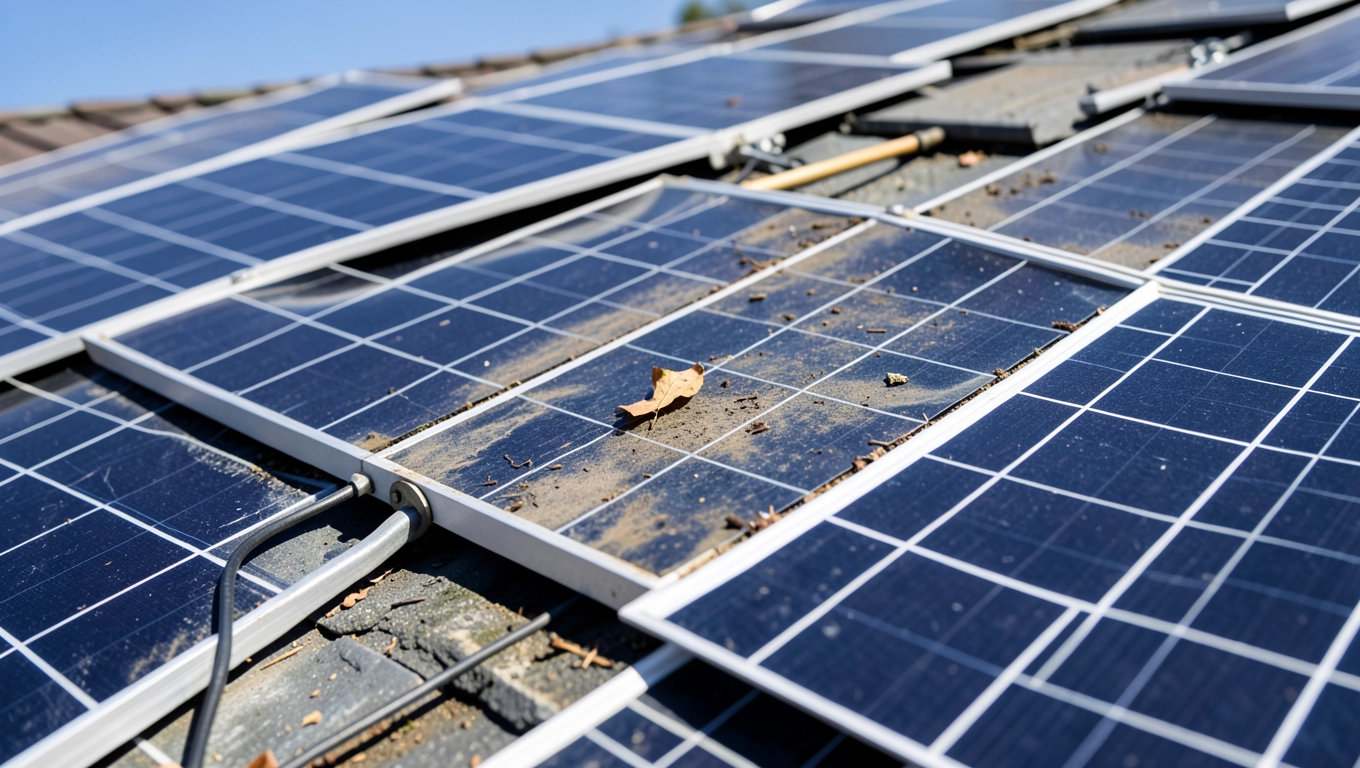

Wady mieszanego układu paneli fotowoltaicznych

Mieszane łączenie paneli fotowoltaicznych niesie ryzyko mismatchu, gdy moduły różnią się mocą lub kierunkiem. Słabszy panel w gałęzi szeregowej ciągnie w dół cały prąd, powodując straty nawet 5-10% na stringu. Wymaga precyzyjnego doboru komponentów, co komplikuje projekt. W praktyce oznacza mierzenie parametrów STC każdego modułu przed montażem.

Instalacja jest droższa o ok. 10-20% przez dodatkowe złączki i kable równoległe. Ryzyko zwarć rośnie przy złym spasowaniu, zwłaszcza w wilgotnych warunkach. Falowniki stringowe czasem nie radzą sobie z nieregularnym profilem prądu, co skraca ich żywotność. Dlatego zawsze sprawdzaj kompatybilność datasheetem.

Inna pułapka to skomplikowana diagnostyka usterek - trudniej zlokalizować problem w hybrydowym układzie. W cieniu jeden string równoległy nie psuje reszty, ale monitorowanie wymaga optimiserów DC. Dla małych instalacji poniżej 3 kWp prostsze rozwiązania bywają tańsze długoterminowo.

• Mismatch między modułami: straty prądu do 15%.
• Dodatkowe koszty złącz: +15% budżetu.
• Złożoność: dłuższy montaż o 20-30%.
• Wrażliwość na błędy: wymaga certyfikowanego instalatora.

Jak zrobić mieszane łączenie krok po kroku

Pierwszy krok w mieszanym łączeniu paneli PV to analiza falownika: sprawdź minimalne i maksymalne napięcie MPPT oraz prąd wejściowy. Oblicz liczbę modułów w gałęzi szeregowej, dzieląc max V przez Voc panelu z zapasem 20% na zimno. Na przykład dla falownika 400-500V i paneli 40V - max 10-12 szt. w szeregu. Dopasuj równoległe stringi do prądu.

Drugi etap: pogrupuj identyczne moduły w stringi. Podłącz plus-minus szeregowo w każdej gałęzi, potem złącz równolegle przez Y-splitt lub combiner box. Użyj kabli 6mm² dla prądów powyżej 15A. Zawsze montuj diody bypassowe przy panelach, by chronić przed prądem wstecznym.

Trzeci: przetestuj na sucho multimetrrem - zmierz napięcie otwarte i zwarciowe. Podłącz do falownika stopniowo, monitorując parametry w apce. Jeśli mismatch powyżej 2%, rozdziel grupy. Cały proces dla 10 paneli zajmuje 4-6 godzin z dwuosobową ekipą.

1. Sprawdź datasheet falownika i paneli.
2. Ułóż stringi: np. 3x3 dla 9 modułów.
3. Połącz szeregowo w gałęziach.
4. Równolegle przez złączki MC4.
5. Testuj i podłącz.

Mieszane łączenie a falowniki i stringi

Mieszane spięcie paneli idealnie pasuje do falowników stringowych, które potrzebują wysokiego napięcia z MPPT. String to po prostu łańcuch modułów szeregowych, a mieszane to kilka takich stringów równolegle. Dla inwertera centralnego 10kW typowy setup: 4 stringi po 8-10 paneli, dające 400V i 20A. Unika to spadku poniżej 200V w pochmurne dni.

Mikroinwertery lub optimizery DC kochają mieszane układy, bo pracują lokalnie na każdym panelu. Tu równoległość nie koliduje, a napięcie stabilizuje się optymalizatorami. Tabela poniżej pokazuje dopasowanie - wybierz pod typ falownika, by uniknąć throttlingu mocy.

Wybór zależy od skali: dla domu 5kWp mieszane z jednym MPPT to optimum. Zawsze symuluj w PVsyst lub podobnym, by potwierdzić parametry.

Mieszane spięcie przy rozbudowie instalacji PV

Przy planowanej rozbudowie mieszane łączenie paneli PV błyszczy elastycznością - dodajesz nowy string równolegle bez dotykania istniejących. Startujesz z 6 panelami w 2x3, później dopinasz dwa kolejne stringi po 4, podwajając prąd bez zmiany falownika. To oszczędza 30-50% kosztów upgrade\'u w porównaniu do czysto szeregowego remountu.

W praktyce: falownik z zapasem prądu wejściowego (np. 15A na MPPT) pozwala na +50% modułów. Monitoruj balans - nowe panele o tej samej mocy STC. W 2026 roku normy PN-EN 50549 zalecają takie konfiguracje dla grid-tie systemów, by uniknąć fluktuacji sieciowych.

Przykład z życia: instalacja 4kWp rośnie do 10kWp - mieszane stringi trzymają napięcie stabilne, prąd rośnie proporcjonalnie. Ulga dla właściciela, bo rachunek za prąd spada o połowę bez nowych inwestycji w sprzęt.

Mieszane łączenie w cieniu i warunkach pracy

W warunkach cienia mieszane spięcie paneli minimalizuje straty, bo cień na jednej gałęzi równoległej nie blokuje prądu w innych. W szeregu zacieniony moduł redukuje moc całego stringu o 70-100%, tu strata to tylko 25-30% grupy. Testy NREL z 2024 pokazują +18% uzysków rocznie na dachach z kominami.

Temperatura gra rolę: wysokie upały obniżają napięcie o 0,3%/°C powyżej 25°C. Krótsze szeregowe sekcje w mieszanym układzie trzymają je wyżej, prąd stabilny dzięki redundancji. W polskim klimacie, z 1500 godzin nasłonecznienia, to klucz do ROI poniżej 5 lat.

Dodaj optimizery, jeśli cień częściowy - mieszane + DC-DC podnosi wydajność o kolejne 5-10%. Warunki pracy jak wiatr czy śnieg wymagają solidnych złącz IP67. Zawsze projektuj z marginesem 10% na degradację modułów po 10 latach.

Pytania i odpowiedzi o mieszane łączenie paneli fotowoltaicznych

• Co to jest mieszane łączenie paneli fotowoltaicznych?

  Mieszane łączenie, czyli szeregowo-równoległe, to sposób spięcia paneli PV, gdzie najpierw łączysz je w małe grupy szeregowo (żeby podbić napięcie), a potem te grupy idziesz równolegle (żeby zwiększyć prąd). Na przykład: dwa stringi po dwa panele każdy - proste i elastyczne, zamiast jednego długiego łańcucha czy czystego równoległego bajzlu.

• Jakie są zalety mieszanego połączenia paneli?

  Dostajesz wyższe napięcie z szeregów i większy prąd z równoległości, co idealnie pasuje do falownika bez wymuszeń. To super przy niestandardowych dachach czy planach rozbudowy - startujesz z małym układem, a później dopinasz nowe stringi bez psucia całego systemu. W testach daje nawet 10-20% więcej energii niż czyste szeregowe w cieniu.

• Kiedy warto wybrać mieszane łączenie?

  Stosuj je, gdy dach ma różne nachylenia, cień pada nierówno albo planujesz dodawać panele w przyszłości. Idealne dla falowników stringowych, które lubią napięcie 300-600V, ale nie chcesz ryzykować spadków prądu. W 70% domowych instalacji to złoty środek - minimalizuje straty i ułatwia życie.

• Jak mieszane połączenie wpływa na pracę falownika?

  Falownik dostaje stabilne napięcie z szeregów i solidny prąd z równoległości, co pozwala mu pracować w optymalnym zakresie MPPT. Unikasz sytuacji, gdzie jeden string ciągnie drugi w dół. Dla centralnych inwerterów to must-have, mikroinwertery mniej tego potrzebują, ale mieszane i tak daje elastyczność.

• Czy mieszane łączenie pomaga w warunkach cienia lub wysokiej temperatury?

  Tak, bo cień na jednym panelu psuje cały string w czystym szeregowym - tu strata jest mniejsza, skoro grupy są krótsze. W upale napięcie spada wolniej dzięki wyższemu prądowi. Praktyczne testy pokazują 15% lepsze uzyski niż w długich łańcuchach, zwłaszcza na zacienionych dachach.

• Jakie błędy unikać przy mieszanym łączeniu paneli różnych mocy?

  Nie mieszaj paneli o mocno różnych parametrach - mismatch w mocy czy napięciu obniża całość o 5-10%. Trzymaj się podobnych modułów w stringu, używaj optimiserów jeśli trzeba. Zawsze symuluj w kalkulatorze PV, żeby falownik nie widział skoków i nie odcinał prądu.
