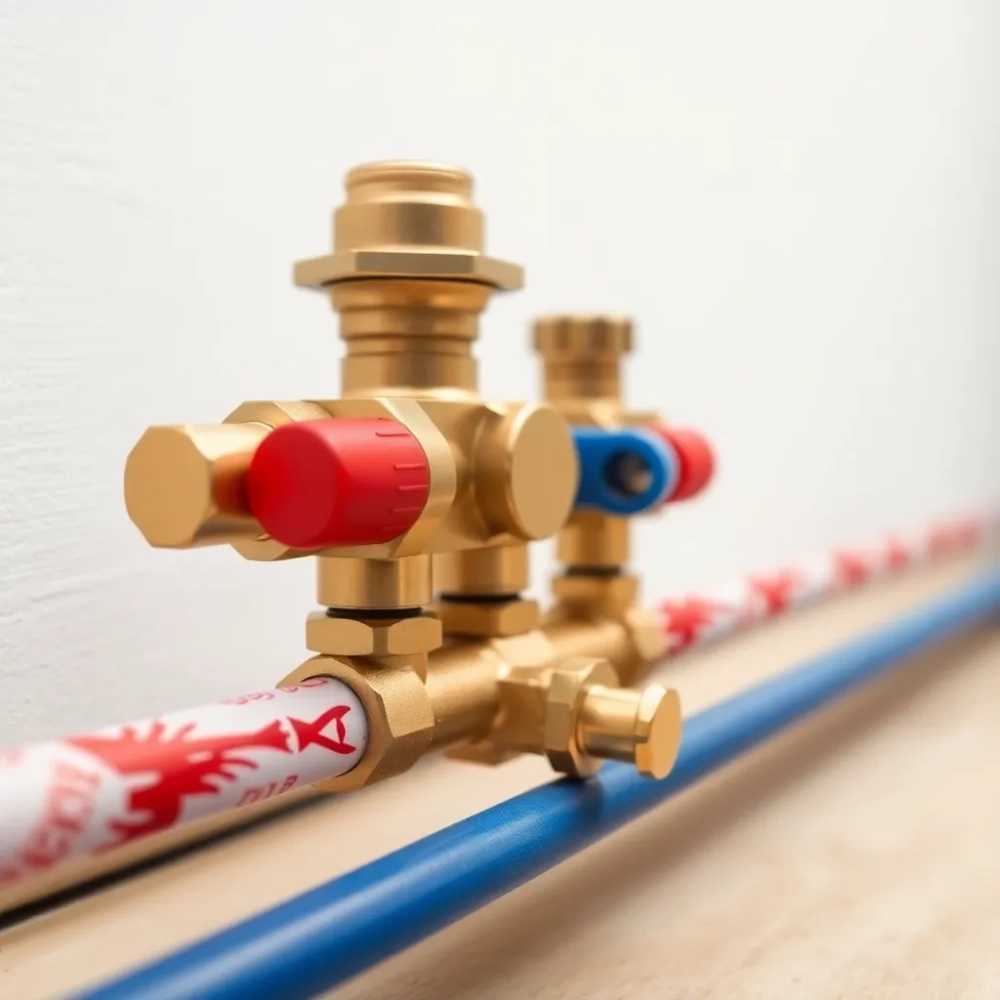

Podłączenie ogrzewania podłogowego do rozdzielacza krok po kroku

Jeden błąd przy podłączeniu ogrzewania podłogowego do rozdzielacza potrafi pozbawić cały system nawet trzydziestu procent wydajności, a rachunki za energię urosną wtedy w sposób, który trudno wytłumaczyć samym tylko wzrostem cen. Podłogówka reaguje na każdy milimetr przekroju, każdy stopień temperatury zasilania i każdy litr przepływu znacznie bardziej dotkliwie niż klasyczne grzejniki, więc precyzja wykonania rozdzielacza decyduje o tym, czy komfort będzie równomierny, a koszty przewidywalne. Poniżej znajdziesz kompletny przewodnik, który prowadzi krok po kroku od przygotowania narzędzi, przez wybór miejsca montażu, aż po regulację przepływów i uruchomienie instalacji.

• Przygotowanie do montażu rozdzielacza podłogówki
• Wybór miejsca montażu rozdzielacza
• Schemat podłączenia rozdzielacza podłogówki zasilanie i powrót
• Podłączenie pętli grzewczych krok po kroku
• Regulacja przepływu podłogówki rotametry krok po kroku
• Uruchomienie i odpowietrzanie instalacji
• Kiedy grupa mieszająca jest potrzędna
• Najczęstsze błędy przy podłączaniu rozdzielacza podłogówki
• Checklist końcowy czy wszystko zrobiłeś dobrze

Przygotowanie do montażu rozdzielacza podłogówki

Zanim sięgniesz po klucz, musisz mieć pewność, że rury zostały już ułożone, a ich końce wyprowadzone do szachtu lub wnęki montażowej. Rozdzielacz montuje się zawsze po próbie ciśnieniowej, ponieważ pęknięcie złącza w ścianie oznacza kucie i powtórkę całej roboty.

Przygotuj komplet narzędzi, które przyspieszą pracę i ograniczą ryzyko zacięcia gwintu. Na stole powinny leżeć klucz do rotametrów (najczęściej sześciokąt 5 mm), szczypce zaciskowe do eurokonusów, kalibrator do rur PE-X, pasta uszczelniająca odporna na glikol, taśma teflon oraz miarka. Złączki zaciskowe 3/4"×16 mm lub 3/4"×17 mm dobierz ściśle do średnicy zastosowanej rury, bo różnica nawet jednego milimetra skutkuje przeciekiem przy ciśnieniu roboczym 3 bar.

Przed rozpoczęciem pracy wyłącz kocioł lub pompę ciepła i zamknij zawory odcinające obieg, w którym będziesz pracować. Resztki gorącej wody w instalacji potrafią poparzyć skórę równie skutecznie jak wrzątek z czajnika.

Orientacyjny kosztorys komponentów dla domu o powierzchni 120 m² wygląda następująco:

Porównanie materiałów, z których wykonuje się belki rozdzielacza, pozwala dobrać wariant do budżetu i warunków pracy:

Stal nierdzewna wygrywa w instalacjach z glikolem, ponieważ glikol propylenowy rozkłada cynę z mosiądzu w ciągu kilku sezonów, a powstałe sole zatykają rotametry i przepływomierze. W klasycznym układzie z kotłem gazowym na wodę miękką mosiądz sprawdza się doskonale i nie wymaga przepłacania.

Na koniec przygotowania sprawdź długość każdej pętli oraz zapisz ją markerem wodoodpornym na rurze tuż przy wprowadzeniu do ściany. Bez tych notatek regulacja przepływów zamieni się w zgadywanie, a każdy obwód o innej długości potrzebuje innego ustawienia rotametru.

Wybór miejsca montażu rozdzielacza

Rozdzielacz potrzebuje stałego dostępu serwisowego, więc zabudowanie go pod płytą gipsowo-kartonową bez rewizji to proszenie się o kłopoty przy każdym odpowietrzaniu czy wymianie rotametru. Najlepsza okazaże się szafka podtynkowa z drzwiczkami rewizyjnymi, zamontowana na wysokości 30-50 cm nad posadzką, ponieważ rotametry i zawory odpowietrzające znajdują się wtedy na poziomie wzroku, a obsługa nie wymaga schylania się ani drabiny.

Lokalizacja powinna spełniać trzy warunki techniczne, które decydują o późniejszym komforcie użytkowania. Pierwszy to minimalna odległość 1 metra od urządzeń wytwarzających pole elektromagnetyczne, takich jak rozdzielnia elektryczna czy silnik pompy obiegowej, ponieważ rotametry z plastikowymi pływakami mogą reagować na silne pola. Drugi to suche, wentylowane pomieszczenie, bo kondensacja pary wodnej na zimnych rurach powrotu sprzyja korozji zewnętrznej belki. Trzeci warunek to równa, pionowa ściana o nośności pozwalającej utrzymać 8-12 kg wypełnionej wodą instalacji.

Nie montuj rozdzielacza w łazience, pralni ani nad pralką. Wilgoć z tych pomieszczeń skraca żywotność uszczelek EPDM i powoduje rdzewienie zewnętrznych powierzchni nawet w przypadku stali nierdzewnej w niższej klasie odporności.

Przed wierceniem otworów pod kołki rozrysuj ołówkiem poziom belki. Każde przekrzywienie o więcej niż 2 mm na metrze wprowadza naprężenia w złączkach, a po roku pracy objawia się mikroskopijnymi kapaniami na styku eurokonus-rura. Poziomica laserowa zaoszczędzi czasu, który straciłbyś na żmudnym korygowaniu położenia uchwytów.

W domach z dwiema kondygnacjami instalatorzy coraz częściej stosują dwa mniejsze rozdzielacze zamiast jednego dużego. Każdy obsługuje jedno piętro, a długość pętli rzadko przekracza wtedy 80 m. Skraca to czas montażu i zmniejsza spadki ciśnienia, ale wymaga osobnych zaworów odcinających na każdym piętrze, co podnosi koszt materiału o około 15%.

Schemat podłączenia rozdzielacza podłogówki zasilanie i powrót

Belka z rotametrami to zawsze strona zasilająca, a belka z zaworami termostatycznymi to powrót. Pomylenie tych ról oznacza, że regulator przepływu działa na zimnej wodzie powrotnej, a ciepła woda zasilająca wpływa do pętli bez kontroli ilościowej. Efekt: temperatura podłogi rośnie powyżej 35°C, komfort spada, a koszty eksploatacji rosną o 30-40% względem prawidłowej konfiguracji.

Schemat ideowy wygląda następująco:

ŹRÓDŁO CIEPŁA (kocioł / pompa)
        │
   zawór odcinający
        │
        ▼
   belka ZASILANIA (rotametry wskaźnikowe)
   ┌───┬───┬───┬───┬───┬───┐
   │ p1│ p2│ p3│ p4│ p5│ p6│  ← pętle ogrzewania podłogowego
   └───┴───┴───┴───┴───┴───┘
   belka POWROTU (zawory termostatyczne / regulacyjne)
        │
   zawór odcinający
        │
        ▼
ŹRÓDŁO CIEPŁA (powrót do kotła)

Dobór średnicy rury do powierzchni domu wynika z wymaganego natężenia przepływu oraz dopuszczalnego spadku ciśnienia na pętli. Poniższa tabela zbiera wartości wykorzystywane w typowych projektach domów jednorodzinnych.

Rura 16 mm sprawdza się tam, gdzie obwody nie przekraczają 80 m, bo powyżej tej długości opory hydrauliczne rosną tak szybko, że pompa obiegowa zaczyna szumieć, a rozdział przepływu staje się nierównomierny. W praktyce najczęściej wybiera się średnicę 17 mm jako kompromis między ceną materiału a łatwością układania i gięcia.

Każdą pętlę podłącz do rozdzielacza w kolejności od najkrótszej do najdłuższej, zaczynając od lewej strony belki zasilającej. Ułatwia to późniejszą regulację, ponieważ obwody zbliżone długością sąsiadują ze sobą, a rotametry ustawia się wówczas na podobnych wartościach, co zmniejsza ryzyko pomyłki o jeden klik.

Podłączenie pętli grzewczych krok po kroku

Krok pierwszy to kalibracja końcówek rur. Kalibrator stożkowy wyrównuje przekrój po cięciu nożem krążkowym i lekko fazuje wewnętrzną krawędź, dzięki czemu złączka eurokonus dosiada się równomiernie na całym obwodzie. Bez tej czynności o-ring nie przejdzie przez krawędź i przy pierwszym napełnieniu pojawi się kroplówka.

Krok drugi to nałożenie złączki. Nasuń najpierw pierścień zaciskowy, potem tuleję, a na końcu dokręć nakrętkę kluczem płaskim momentem 25-30 Nm. Zbyt mocne dokręcenie zrywa gwint złączki, zbyt słabe zostawia luz, który pod ciśnieniem zamieni się w kapie. Klucz dynamometryczny za 80 zł zwraca się po pierwszym sezonie.

Zamiana zasilania z powrotem na pojedynczej pętli to najczęstszy błąd przy samodzielnym montażu. Konsekwencja: temperatura podłogi w tej sekcji rośnie o 5-8°C powyżej reszty pomieszczenia, a rachunek za gaz rośnie o 8-12% w skali roku, bo termostat nie wyłącza kotła tak szybko jak powinien.

Krok trzeci to oznaczenie obwodów. Przy każdej złączce zasilania i powrotu naklej etykietę z numerem pętli i pomieszczeniem, które obsługuje. Trwałe markery i taśma maskująca świetnie zastępują drukarkę etykiet, a oszczędzają nerwów przy pierwszej regulacji, kiedy trzeba szybko odnaleźć konkretny obwód.

Krok czwarty to próba ciśnieniowa. Napełnij instalację wodą, odpowietrz każdą pętlę przez zaworek na rotametrze i podaj ciśnienie 4 bar przez 30 minut. Każde połączenie sprawdź wzrokiem i dotykiem, a spadek ciśnienia poniżej 0,2 bar w tym czasie oznacza nieszczelność wymagającą poprawki.

Regulacja przepływu podłogówki rotametry krok po kroku

Regulacja zaczyna się od wyzerowania wszystkich zaworów, czyli całkowitego zakręcenia rotametrów kluczem sześciokątnym 5 mm. Następnie włącz pompę obiegową i otwieraj zawory jeden po drugim, obserwując pływak w przezroczystej rurce rotametru.

Wartość przepływu oblicza się ze wzoru Q = q × A, gdzie q to zapotrzebowanie jednostkowe (0,6-0,8 l/min na m² przy temperaturze zasilania 35-40°C), a A to powierzchnia obsługiwana przez pętlę. Dla pętli o powierzchni 18 m² i jednostkowego przepływu 0,7 l/min na m² wynik to 12,6 l/h, czyli około 0,2 l/min.

Prawidłowa regulacja wymaga cierpliwości. Po pierwszym ustawieniu odczekaj 24 godziny, zmierz temperaturę podłogi w każdym pomieszczeniu pirometrem i skoryguj przepływ o 5-10% w tych obwodach, które odstają od średniej. Dom o powierzchni 120 m² z siedmioma obwodami wymaga zwykle dwóch-trzech takich korekt w pierwszym tygodniu użytkowania.

Zapisz ustawienia każdego rotametru w tabeli wraz z długością pętli i pomieszczeniem. Po roku wracasz do tych notatek, kiedy czyszczisz filtry lub wymieniasz uszczelkę, i nie musisz zgadywać, jaki był wyjściowy punkt odniesienia.

Uruchomienie i odpowietrzanie instalacji

Napełnianie instalacji wodą zaczynaj powoli, otwierając zawór napełniający na tyle, aby woda płynęła z prędkością około 5 l/min. Szybkie napełnianie wciąga powietrze w postaci pęcherzyków, które następnie blokują rotametry i tworzą korki powietrzne w najwyższych punktach pętli.

Kolejność odpowietrzania zależy od konstrukcji rozdzielacza. Najpierw odkręć zaworki odpowietrzające na obu belkach, aż poleci jednolity strumień wody bez pęcherzyków. Czas odpowietrzania jednego obwodu to zwykle 2-3 minuty, a całego rozdzielacza siedmioobwodowego nie dłużej niż pół godziny.

Po odpowietrzeniu uruchom źródło ciepła na minimalną temperaturę zasilania (30°C) i obserwuj instalację przez 24 godziny. W tym czasie pętle o różnej długości ujawnią nierównomierności, które koryguje się właśnie regulacją rotametrów opisaną w poprzednim rozdziale.

Pierwsze godziny pracy to moment, w którym wychodzą błędy montażowe, dlatego nie zostawiaj instalacji bez nadzoru na noc. Pozostawiony bez obserwacji przeciek na złączce potrafi w ciągu godziny zalać szacht i sufit pomieszczenia poniżej, a ubezpieczyciel w takich przypadkach szuka przyczyny w jakości wykonania, nie w samej awarii.

Kiedy grupa mieszająca jest potrzędna

Grupa mieszająca obniża temperaturę zasilania z poziomu 60-70°C typowego dla grzejników do 35-40°C wymaganych przez podłogówkę. Bez niej podłoga przegrzewa się, a komfort spada, mimo że pompa ciepła lub kocioł pracują poprawnie.

Drzewo decyzyjne wygląda następująco. Jeśli źródło ciepła daje zasilanie powyżej 50°C, potrzebujesz grupy mieszającej z zaworem trójdrogowym i pompą wtórną. Jeśli zasilanie mieści się w przedziale 40-50°C, wystarczy zawór mieszający bez dodatkowej pompy. Poniżej 40°C możesz podłączyć rozdzielacz bezpośrednio bez grupy mieszającej, pamiętając jedynie o zaworze regulacji temperatury powrotu.

Norma PN-EN 1264 precyzuje, że temperatura powierzchni podłogi w strefie pobytu nie może przekraczać 29°C, a w strefie krawędziowej 35°C. Przekroczenie tych wartości bez grupy mieszającej jest praktycznie pewne przy kotle wysokotemperaturowym, dlatego montaż grupy mieszającej staje się wymogiem zgodności, a nie opcją komfortu.

Najczęstsze błędy przy podłączaniu rozdzielacza podłogówki

Błąd numer jeden to montaż rozdzielacza bez szafki rewizyjnej. Po roku konieczność odpowietrzenia lub wymiany rotametru zamienia się w kucie ściany, a koszt naprawy przekracza cenę szafki trzykrotnie. Szafka rewizyjna za 200 zł chroni przed robotą za 600 zł.

Błąd numer dwa to brak zaworów odcinających na zasilaniu i powrocie rozdzielacza. Bez nich naprawa pojedynczej pętli wymaga opróżnienia całej instalacji, co w domu 150 m² oznacza 300 litrów wody i kilka godzin pracy. Zawory odcinające za 60 zł zwracają się przy pierwszej interwencji serwisowej.

Mieszanie obwodów podłogówki i grzejników na jednym rozdzielaczu bez grupy mieszającej to błąd kosztujący nawet 40% wydajności. Grzejniki wymagają wysokiej temperatury zasilania, podłogówka niskiej, a jeden rozdzielacz nie jest w stanie obsłużyć obu wymagań jednocześnie.

Błąd numer trzy to zbyt długie pętle. Pętla 120 m przy rurze 16 mm daje opór hydrauliczny tak duży, że pompa obiegowa nie jest w stanie przepchnąć wymaganego litrażu na minutę. Skutek: część podłogi pozostaje chłodna, a regulacja rotametrem nie przynosi poprawy. Rozwiązanie to podział pętli na dwie krótsze lub zastosowanie rury 20 mm.

Błąd numer cztery to brak próby ciśnieniowej przed zalaniem wylewką. Nieszczelność ukryta pod posadzką objawia się dopiero po tygodniach, a do tego czasu woda potrafi podmyć styropian i spowodować pękanie wylewki. Koszt naprawy to kilkanaście tysięcy złotych, a wystarczyło 30 minut z manometrem.

Checklist końcowy czy wszystko zrobiłeś dobrze

Przejdź przez poniższą listę punkt po punkcie, zanim włączysz ogrzewanie na stałe. Każdy punkt odnosi się do konkretnego etapu opisanego powyżej i powiązany jest z normą lub wymogiem technicznym.

• Rozdzielacz zamontowany w szafce rewizyjnej, na wysokości 30-50 cm, z dostępem do każdego rotametru.
• Belka zasilania (rotametry) podłączona po stronie gorącej, belka powrotu (zawory termostatyczne) po stronie zimnej.
• Każda pętla oznaczona numerem i pomieszczeniem, długość zapisana markerem.
• Przepływy ustawione wg wzoru Q = 0,7 l/min na m², skorygowane po 24 godzinach pracy.
• Prób ciśnieniowa 4 bar przez 30 minut zaliczona bez spadku ciśnienia.
• Odpowietrzenie każdej pętli do uzyskania jednolitego strumienia wody bez pęcherzyków.
• Temperatura zasilania 35-40°C dla podłogówki, regulacja źródła ciepła lub grupy mieszającej.
• Zawory odcinające na zasilaniu i powrocie rozdzielacza zamontowane i opisane.

Jeśli choć jeden punkt budzi wątpliwości, wezwij instalatora z uprawnieniami. Samodzielna naprawa źle ustawionego rozdzielacza to ryzyko zalania, a błędnie dobrana grupa mieszająca to rosnące rachunki przez cały sezon. Fachowiec potrzebuje zwykle dwóch godzin, aby zweryfikować instalację i poprawić ustawienia, a jego wizyta kosztuje ułamek tego, co źle działająca podłogówka pochłania w skali roku.

Źródła i podstawy prawne

Wartości graniczne temperatury podłogi oraz wymagania dotyczące instalacji wodnych ogrzewania podłogowego reguluje norma PN-EN 1264 (części 1-5), publikowana przez Polski Komitet Normalizacyjny. Dobór średnic rur i obliczenia hydrauliczne opierają się na normie PN-EN ISO 12241 dotyczącej izolacji rurociągów oraz wytycznych PN-92/B-01706 dla instalacji centralnego ogrzewania. Wymagania kwalifikacyjne dla instalatorów reguluje Rozporządzenie Ministra Klimatu i Środowiska z dnia 7 grudnia 2021 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, dostępne na stronie isap.sejm.gov.pl. Dane materiałowe dotyczące mosiądzu i stali nierdzewnej pochodzą z kart technicznych producentów armatury oraz normy PN-EN 12165 dla odlewów z miedzi i stopów miedzi.
