Grzejnik na rozdzielaczu podłogówki: 3 schematy, które naprawdę działają

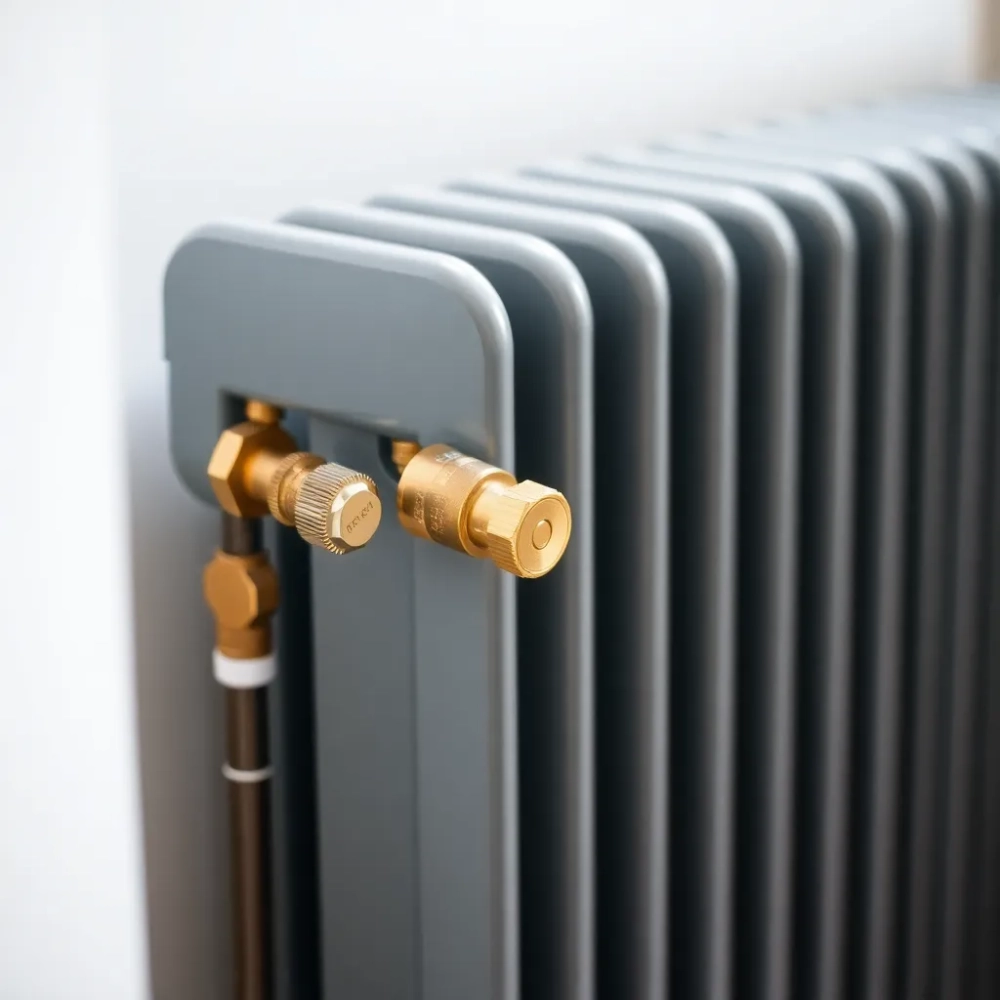

Podłączenie grzejnika do rozdzielacza podłogówki jest jak najbardziej wykonalne, ale wymaga zrozumienia jednej kluczowej zależności: ogrzewanie podłogowe potrzebuje wody o temperaturze 25-40°C, natomiast grzejnik tradycyjny aż 50-70°C, więc bez elementu obniżającego temperaturę czynnika żadne połączenie nie zadziała poprawnie. Wielu inwestorów odkłada remont na później albo wydaje tysiące złotych na poprawki, bo uwierzyło w schemat „podłączamy rurę do rury". Poniżej rozkminiamy temat od A do Z: trzy realne schematy podłączenia, dobór zaworu mieszającego, sterowanie oraz siedem grzechów głównych, za które płaci się spękanym parkietem i rachunkami.

• Ogrzewanie podłogowe i grzejniki na jednym rozdzielaczu: 3 sprawdzone schematy
• Zawór mieszający do podłogówki i grzejników: jaki wybrać, żeby nie zalać parkietu
• Sterowanie ogrzewaniem podłogowym i grzejnikowym: jeden sterownik, dwa obiegi, zero kompromisów
• Kosztorys przykładowy dla domu 120 m²

Ogrzewanie podłogowe i grzejniki na jednym rozdzielaczu: 3 sprawdzone schematy

Połączenie obu systemów w jednej instalacji nosi fachową nazwę układu mieszanego i opiera się na prostej zasadzie fizycznej: do każdego odbiornika dostarczamy wodę o temperaturze dopasowanej do jego konstrukcji, a nie do temperatury źródła ciepła. Normy PN-EN 1264 regulują projektowanie ogrzewania podłogowego, w tym maksymalną temperaturę powierzchni posadzki (29°C w strefach stałego pobytu, 33°C w łazienkach, 35°C przy ścianach zewnętrznych).

Realny przykład z życia: dom o powierzchni 120 m², łazienki i salon na pętlach podłogowych, sypialnie na grzejnikach. Roczne zużycie gazu spada o 15-25% w stosunku do wariantu wyłącznie grzejnikowego, bo podłogówka pozwala obniżyć temperaturę zasilania kotła do około 45°C zamiast 65°C. To jest właśnie ten efekt, który odróżnia przemyślaną instalację od prowizorki.

Parametry obu systemów w pigułce

Te liczby tłumaczą, dlaczego łazienka wygrywa z grzejnikiem drabinkowym: deska podłogowa oddaje ciepło przez całą powierzchnię, więc potrzebuje niższej temperatury wody, a to oznacza mniejsze straty w kotle i pompie ciepła. Z kolei sypialnia zyskuje na grzejniku, bo rano chcesz szybko podnieść temperaturę z 18°C do 21°C, a nie czekać dwie godziny, aż beton się nagrzeje.

Schemat A: zasilanie grzejnika z powrotu podłogówki

Najprostsze rozwiązanie, które działa tylko wtedy, gdy pompa ciepła albo kocioł kondensacyjny produkuje wodę o temperaturze około 35-45°C. Grzejnik pobiera wodę z powrotu pętli podłogowej, czyli z czynnika już schłodzonego przez posadzkę. Schemat jest tani (800-1400 PLN za elementy), ale ryzykowny: gdy pętla podłogowa zostanie zamknięta (np. latem), grzejnik też przestaje działać.

⚠️ Kiedy NIE stosować: przy kotle na paliwo stałe, przy kotle gazowym bez modulacji, w domach, gdzie podłogówka ma więcej niż trzy obiegi. Brak zaworu mieszającego w tym schemacie oznacza ryzyko przegrzania posadzki.

Schemat B: jeden rozdzielacz z zaworem trójdrogowym

Tu wchodzi element kluczowy, czyli zawór trójdrogowy (mieszający) sterowany termostatycznie albo siłownikiem. Zawór pobiera gorącą wodę z zasilania kotła, miesza ją z wodą powrotną i podaje do rozdzielacza podłogówki temperaturę ustawioną na 30-40°C. Grzejniki czerpią wodę bezpośrednio z obiegu źródła ciepła (50-65°C). Koszt elementów: 1800-3500 PLN, montaż zajmuje instalatorowi 4-6 godzin.

Mechanizm działania jest prosty: głowica termostatyczna zaworu odczytuje temperaturę wody za punktem mieszania i przesuwa grzybek zaworu, dozując więcej gorącej lub zimnej wody. Dzięki temu podłogówka dostaje dokładnie tyle ciepła, ile potrzebuje, a grzejniki mają swoją niezależną ścieżkę. W praktyce to rozwiązanie sprawdza się w 80% polskich domów jednorodzinnych.

Schemat C: dwa niezależne obiegi ze sprzęgłem hydraulicznym

Najbardziej rozbudowany wariant dla dużych domów (powyżej 180 m²) albo dla budynków z pompą ciepła i kotłem gazowym w kaskadzie. Sprzęgło hydrauliczne rozdziela obieg kotłowy od obiegów grzewczych, więc każdy z nich ma własną pompę obiegową i własny zawór mieszający. Koszt: 4500-8000 PLN, ale zyskujesz niezależność energetyczną: podłogówkę wyłączasz latem, a grzejniki zostają, albo odwrotnie.

Sprzęgło hydrauliczne działa jak bufor: wyrównuje ciśnienia, pozwala na różne przepływy w obu obiegach i chroni pompę ciepła przed zbyt niskim przepływem powrotnym. Norma PN-EN 12831 wymaga, by w układach mieszanych powrót do źródła miał temperaturę nie niższą niż 5°C poniżej zasilania, co sprzęgło gwarantuje automatycznie.

Zawór mieszający do podłogówki i grzejników: jaki wybrać, żeby nie zalać parkietu

Zawór mieszający to serce układu łączonego i jedyny element, którego nie wolno pominąć w schematach B i C. Dobiera się go na podstawie trzech parametrów: przepływu (m³/h), zakresu regulacji temperatury oraz współczynnika Kvs, czyli zdolności przepustowej przy pełnym otwarciu.

Przeliczenie jest proste: dla domu 120 m² z podłogówką o zapotrzebowaniu cieplnym 6 kW i temperaturze zasilania 35°C przepływ wynosi około 0,5 m³/h. Zawór powinien mieć Kvs wynoszące co najmniej 1,6, by nie powodować strat ciśnienia w układzie. Zbyt mały Kvs objawia się głośną pracą i nierównomiernym grzaniem poszczególnych pętli.

Kryteria doboru zaworu

• Zakres temperatur mieszania: najczęściej 20-60°C, co wystarcza zarówno dla podłogówki, jak i dla grzejników niskotemperaturowych.
• Typ sterowania: termostatyczny (samoregulujący, tańszy) albo z siłownikiem elektrycznym (sterowany sygnałem 0-10 V lub PWM).
• Materiał korpusu: mosiądz odporny na odcynkowanie albo stal nierdzewna w instalacjach z wodą uzdatnioną.
• Przyłącze: GW 3/4" lub GW 1" zależnie od średnicy rur rozdzielacza.
• Certyfikat: zgodność z PN-EN 215 dla zaworów grzejnikowych oraz z PN-EN 1264 dla układów podłogowych.

W małych instalacjach (do 80 m²) sprawdza się zawór termostatyczny z kapilarą zanurzoną w strumieniu zmieszanej wody. Reaguje on na temperaturę bez potrzeby podłączania prądu, więc jest odporny na awarie sieci. W dużych instalacjach lepiej postawić na zawór z siłownikiem, bo pozwala na zdalną regulację i integrację z automatyką budynkową.

? Praktyczna wskazówka: przed zaworem mieszającym zamontuj filtr siatkowy o wielkości oczka 500 mikronów. Zanieczyszczenia z instalacji osadzają się na gnieździe zaworu i po dwóch sezonach grzewczych powodują „szarpanie" regulacji, które kończy się wymianą głowicy za 600-900 PLN.

Kompatybilność z różnymi źródłami ciepła

Kocioł węglowy wymaga osobnego podejścia, bo nominalna temperatura wody sięga 80-90°C, a to już powyżej zakresu pracy większości zaworów mieszających przeznaczonych do podłogówki. W takiej sytuacji konieczne jest wstawienie bufora, który obniża temperaturę przed zaworem do bezpiecznych 50-60°C. Bez bufora nawet najlepszy zawór odmówi współpracy po roku.

Sterowanie ogrzewaniem podłogowym i grzejnikowym: jeden sterownik, dwa obiegi, zero kompromisów

Sterownik w układzie mieszanym pełni rolę dyrygenta: odczytuje temperaturę wewnętrzną, porównuje ją z nastawą, wysyła sygnał do zaworu mieszającego i do zaworów termostatycznych na grzejnikach. Bez niego oba systemy grzeją „na full" albo „na zero", co oznacza wahania temperatury rzędu 2-3°C w ciągu doby.

Dobry sterownik musi obsługiwać przynajmniej cztery funkcje: niezależną regulację każdej strefy (osobny harmonogram dla łazienki, salonu, sypialni), automatykę pogodową (obniżenie temperatury zasilania przy wzroście temperatury zewnętrznej), tryb urlopowy i zdalne sterowanie przez aplikację. Norma PN-EN 15232 klasyfikuje takie sterowanie jako klasę A efektywności energetycznej.

Dobór sterownika wg liczby stref

W domu 120 m² z sześcioma strefami (dwie łazienki, salon, kuchnia, dwie sypialnie) sprawdza się sterownik modułowy z możliwością podłączenia do aplikacji mobilnej. W praktyce przekłada się to na oszczędność 8-12% w stosunku do sterowania jednopunktowego, bo każda strefa grzeje tylko wtedy, gdy faktycznie jest używana.

Kompatybilność sterownika z różnymi źródłami

Pompa ciepła komunikuje się ze sterownikiem najczęściej przez protokół Modbus albo przez styk beznapięciowy. Kocioł gazowy zwykle wystarczy podłączyć przez przekaźnik on/off, choć nowsze urządzenia obsługują też OpenTherm. Kocioł na pellet wymaga sterowania z buforem i czujnikiem temperatury wody w zbiorniku. Przy źródle hybrydowym (np. pompa ciepła + kominek z płaszczem wodnym) sterownik musi zarządzać priorytetami, by pompa ciepła nie pracowała przeciwko sobie.

? Norma PN-EN 12098-1 reguluje wymagania dla urządzeń regulacyjnych w instalacjach grzewczych, w tym dokładność pomiaru (±1°C), czas reakcji (maks. 5 minut na zmianę sygnału sterującego) oraz odporność na zakłócenia elektromagnetyczne. Sterownik bez certyfikatu CE w tej normie nie powinien trafiać do układu mieszanego.

Siedem błędów, które kosztują tysiące złotych

1. Brak zaworu mieszającego przy zasilaniu powyżej 45°C. Woda o temperaturze 60°C wpływająca do rur PEX powoduje ich przyspieszone starzenie, a posadzka drewniana zaczyna się paczyć po pierwszym sezonie grzewczym.
2. Podłączenie podłogówki i grzejników bez pompy obiegowej. Naturalny obieg wody nie pokona oporów długich pętli podłogowych, więc część pomieszczeń będzie zimna, a druga przegrzana.
3. Zbyt mały przekrój rur zasilających rozdzielacz. Standard to DN25 dla 8-10 pętli podłogowych, a wielu instalatorów wciąga DN20. Przepływ spada, pompa hałasuje, a regulator nie jest w stanie utrzymać temperatury.
4. Odwrotne podłączenie zasilania i powrotu na rozdzielaczu. Brzmi banalnie, ale zdarza się przy braku oznaczeń. Skutkuje brakiem przepływu i koniecznością demontażu szafki.
5. Montaż zaworu mieszającego bez filtra i zaworów odcinających. Serwis zaworu bez odcięcia od instalacji oznacza spuszczanie 80-200 litrów wody przy każdej naprawie.
6. Sterowanie podłogówką jednym czujnikiem pokojowym dla całego piętra. Sypialnia na północ i łazienka na południe mają różne zyski ciepła, więc jeden czujnik nie zapewni komfortu w obu pomieszczeniach.
7. Uruchomienie instalacji bez próby ciśnieniowej i odpowietrzenia. Pęcherzyki powietrza w pętlach podłogowych potrafią zablokować przepływ na cały sezon, a objawia się to zimnymi strefami w podłodze dokładnie tam, gdzie stawia się stopy po przebudzeniu.

⚠️ Konsekwencja błędu nr 1: wymiana posadzki dębowej w salonie o powierzchni 25 m² to koszt 12 000-18 000 PLN. Kwota, która jednoznacznie przewyższa cenę zaworu mieszającego z głowicą termostatyczną (1800-2800 PLN z montażem).

Kosztorys przykładowy dla domu 120 m²

Kwota końcowa zależy od regionu (w Małopolsce i na Mazowszu ceny robocizny są o 15-20% wyższe niż w województwach wschodnich) oraz od dostępności automatyki. Przy sterowaniu bezprzewodowym koszt rośnie o 800-1500 PLN, ale zyskujesz brak kucia ścian, co w remontowanym domu bywa bezcenne.

Checklista „Czy Twój dom jest gotowy"

• Mam obliczone zapotrzebowanie cieplne każdego pomieszczenia (audyt albo projekt).
• Źródło ciepła pozwala na pracę w trybie niskotemperaturowym (≤55°C).
• W projekcie uwzględniono rozdzielacz podłogowy wraz z szafką.
• Dobrano zawór mieszający o Kvs dopasowanym do przepływu.
• Zaplanowano niezależne sterowanie dla każdej strefy z osobnym czujnikiem.
• Przewidziano filtr siatkowy i zawory odcinające przed i za rozdzielaczem.
• Instalator wykona próbę ciśnieniową 0,6 MPa przez 30 minut.
• Przed zalaniem posadzki wykonano odpowietrzenie każdej pętli.
• Parametry pracy (temperatura zasilania, przepływ) zapisano w protokole uruchomienia.
• Użytkownik przeszkolony z obsługi sterownika i aplikacji mobilnej.

Najczęstsze pytania instalatora

Jaka powinna być temperatura zasilania podłogówki przy kotle 65°C? Zawór mieszający ustawiasz na 35°C dla stref stałego pobytu, 40°C dla łazienek. Kontrolujesz to ręcznie przez pierwszy tydzień, potem oddajesz sterowanie automatyce pogodowej.

Czy pompa ciepła inwerterowa wymaga innego zaworu? Tak. Pompa inwerterowa pracuje z szerokim zakresem modulacji, więc zawór musi mieć płynną charakterystykę i obsługiwać sygnał 0-10 V lub PWM. Zwykły termostatyczny zawór nie nadąży za zmianami mocy sprężarki.

Ile obiegów podłogowych wytrzyma jeden rozdzielacz? Standardowo do 12 obiegów na jeden rozdzielacz. Przy większej liczbie montuje się dwa rozdzielacze kaskadowo albo stosuje układ Tichelmanna, który sam wyrównuje przepływy bez dodatkowej regulacji.

Co zrobić, gdy grzejnik grzeje za słabo, a podłogówka za mocno? Sprawdź nastawę zaworu mieszającego oraz pozycję zaworów termostatycznych na rozdzielaczu. W 70% przypadków wystarczy skręcić przepływ na pętlach podłogowych o 20-30%, by grzejnik odzyskał moc. Reszta to kwestia algorytmu w sterowniku.

Źródła danych i norm

• PN-EN 1264: Ogrzewanie podłogowe projektowanie i badania (2021).
• PN-EN 12831: Charakterystyka energetyczna budynków obliczanie zapotrzebowania na ciepło.
• PN-EN 215: Zawory termostatyczne do grzejników wymagania i badania.
• PN-EN 12098-1: Sterowanie instalacjami grzewczymi wymagania dla urządzeń regulacyjnych.
• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225).
• Portal branżowy: instalacjewentylacji.pl oraz globenergia.pl artykuły techniczne dotyczące regulacji i doboru zaworów.
