Panel fotowoltaiczny do grzania wody w basenie?

Woda w basenie, która w czerwcu ma 24°C, a w sierpniu wciąż zimna, to problem, który potrafi zepsuć cały sezon. Solarny podgrzewacz wody do basenu kosztuje ułamek tego, co pompa ciepła, a przy odpowiednim doborze powierzchni kolektora potrafi podnieść temperaturę o kilka stopni bez zużycia prądu. Poniżej znajdziesz konkretne wyliczki, schemat podłączenia i cztery modele kolektorów, które faktycznie działają w polskich warunkach.

• Mata solarna, piramida czy płaski kolektor do basenu
• Jak dobrać powierzchnię kolektora do wielkości basenu
• Montaż panelu solarnego do basenu krok po kroku
• Efektywność solara do basenu w polskich warunkach
• Solarne ogrzewanie basenu a pompa ciepła i grzałka

Mata solarna, piramida czy płaski kolektor do basenu

Trzy główne konstrukcje różnią się powierzchnią czynną, wagą i sposobem montażu. Mata solarna to pasy karbowanego polipropylenu lub polietylenu, zgrzewanego lub zbrojonego, o powierzchni od 0,7 do 2,5 m² w pojedynczym module. Działa dobrze, gdy wyłożysz nią większą połać przy ziemi lub na dachu płaskim, bo jej sprawność rośnie z polem, nie z koncentracją.

Piramida solarna, nazywana też ogrzewaczem piramidalnym, ma formę kopuły z czarnego tworzywa o wysokości około 30 cm i podstawie 1,4-1,5 m. Łapie promienie z każdej strony, więc sprawdza się na działkach z ograniczonym słońcem. Woda przepływa przez nią od dołu ku górze, oddaje ciepło i spływa z powrotem. Jej sprawność spada jednak przy silnym wietrze, który zabiera zgromadzone ciepło konwekcją.

Płaski kolektor basenowy to zamknięta kaseta z rurkami lub kanałami w aluminiowej lub polimerowej obudowie, zwykle o wymiarach 1,2 × 3 m. Łączy się go w sekcje, uzyskując nawet 12-15 m². Daje najwyższą sprawność dzięki pełnej izolacji spodu i hartowanemu szkłu lub poliwęglanowi od góry. Jest za to najcięższy: 15-25 kg/m², więc wymaga stabilnego podparcia.

Wybór sprowadza się do trzech rzeczy: dostępnego miejsca, kąta nasłonecznienia i budżetu. Mata wygrywa przy ograniczonym funduszu i dużej płaskiej powierzchni. Piramida sprawdza się na małych basenach do 15 m³. Panel płaski to inwestycja dla tych, którzy chcą podgrzewać wodę skutecznie przez cały sezon.

Kiedy unikać danego rozwiązania

Maty nie układaj na trawie o wysokiej darni, bo ciepło ucieka w grunt. Piramidy nie stawiaj w miejscach przewiewnych ani na dachu skośnym, gdzie wiatr działa jak wentylator. Płaskich kolektorów nie mocuj do lekkich konstrukcji z drewna sosnowego bez dodatkowego wsparcia, bo 18 kg/m² przy mokrym module to realne obciążenie.

Jak dobrać powierzchnię kolektora do wielkości basenu

Prosta reguła: łączna powierzchnia kolektorów powinna wynosić od 50% do 100% powierzchni lustra wody. Basen 4 × 8 m ma 32 m² lustra, więc minimum 16 m² kolektorów, optimum 24-32 m². Wartość ta wynika z fizyki: jeden metr kwadratowy kolektora dostarcza w polskich warunkach od 600 do 900 kWh ciepła rocznie, a basen 30 m³ traci dziennie nawet 1,5 kWh na każdy stopień różnicy temperatur wobec otoczenia.

Wytyczne producenta są tu wiążące, bo różnią się sprawnością absorbera, grubością izolacji i przepływem zalecanym na m². Piramida o podstawie 1,5 m² nie dorówna płaskiemu modułowi 3,6 m² mimo zbliżonej ceny, więc porównywanie cen za sztukę mija się z celem. Lepiej przeliczać cenę na złotówki za metr kwadratowy powierzchni czynnej.

Ceny powyższe mają charakter orientacyjny, zaktualizowane w listopadzie 2024 roku. Mniejsze moduły bywają droższe za m², bo mają więcej okuć, zaworów i króćców na jednostkę powierzchni. Przy zakupie kompletu do średniego basenu najkorzystniej wypada panel SLIM 540, choć wymaga dachu lub stelaża o nośności 15 kg/m².

Podana reguła 50-100% lustra działa, gdy chcesz podnieść temperaturę o 5-8°C ponad naturalny poziom grzania przez słońce. Dla efektu +3°C wystarczy 30-40% powierzchni lustra, ale wówczas solar staje się raczej wspomagaczem niż głównym źródłem ciepła. Realistyczne widełki na sezon: +4°C w pochłoniętym lecie, +7-9°C w optymalnych warunkach lipca i sierpnia.

Przykład doboru dla basenu 25 m³

Basen okrągły o średnicy 4,6 m ma 16,6 m² lustra i mieści 25 m³ wody. Minimalna powierzchnia kolektora to 8,3 m², optimum 12-16 m². Wybór pada więc na dwa panele SLIM 360 (7,2 m²) lub jeden SLIM 540 plus moduł uzupełniający. W praktyce inwestorzy sięgają po 2× SLIM 540 z czwórnikiem łączącym, bo taki zestaw mieści się na dachu garażu 6 × 4 m i kosztuje około 1 580 zł z osprzętem.

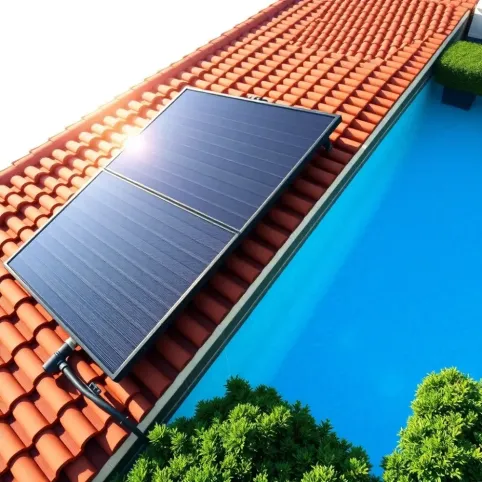

Montaż panelu solarnego do basenu krok po kroku

Zasada jest prosta: pompa filtracyjna tłoczy wodę z basenu do filtra piaskowego lub kartuszowego, dalej przez zawór trójdrożny do kolektora i z powrotem do niecki. Schemat hydrauliczny: basen → filtr → pompa → zawór → kolektor solarny → basen. Bez zaworu nie odłączysz solaru na zimę, więc w klimacie polskim jest obowiązkowy.

Kolektor powinien stać lub leżeć pod kątem 25-40° do poziomu, skierowany na południe lub południowy zachód. Nachylenie mniejsze niż 20° obniża sprawność zimą, większe niż 50° latem. Cień z drzewa, komina lub ściany sąsiedniego budynku potrafi zbić wydajność o 40-60%, dlatego przed montażem warto sprawdzić zacienienie o godzinie 11 i 14 w szczycie lata.

Kolejność prac

• Odmierz długość przewodu od pompy do miejsca montażu kolektora, dodaj 1 m zapasu na łuki.
• Zamontuj czwórnik lub zawór trójdrożny na rurze tłocznej za filtrem.
• Ułóż kolektor na stelażu lub bezpośrednio na dachu, zachowaj spadek 1-2% w kierunku odpowietrznika.
• Połącz węże lub rury PE 32/40 mm przez króćce z uszczelką.
• Napełnij układ powoli przy odkręconym odpowietrzniku, aż woda zacznie lecieć bez bąbelków.
• Uruchom pompę filtracyjną i sprawdź szczelność przez 24 godziny.

Średnice przyłączy mają znaczenie, bo zbyt wąski króciec spowolni przepływ i obniży wymianę ciepła. Standardem są przyłącza 32 mm (1¼ cala) dla małych modułów i 38-50 mm dla paneli powyżej 5 m². Przy basenie 30 m³ przepływ wody przez kolektor powinien wynosić 50-80 l/min, inaczej woda nie zdąży odebrać ciepła zanim wróci do niecki.

Zabezpieczenia instalacji

Odpowietrznik automatyczny na górze kolektora zapobiega zatrzymaniu obiegu przez poduszkę powietrzną. Zawór zwrotny po pompie chroni przed cofaniem się wody po wyłączeniu filtracji. Czwórnik lub trójnik pozwala przepuścić wodę obok solaru zimą i w dni deszczowe bez konieczności demontażu. Zawór spustowy u dołu kolektora ułatwia zimowanie modułu w klimacie, gdzie temperatura spada poniżej −5°C.

Efektywność solara do basenu w polskich warunkach

Polskie lato daje średnio 4,5-5,5 kWh/m² energii słonecznej dziennie w czerwcu i lipcu, ale w sierpniu już tylko 3,5-4,2 kWh/m². Sprawność kolektora basenowego waha się od 60% do 80%, co oznacza realny uzysk 2,5-4 kWh ciepła z metra kwadratowego w pełny dzień. W praktyce jeden m² kolektora podnosi temperaturę 1 m³ wody o 1°C przy zużyciu około 1,16 kWh.

Efekt zależy od czterech czynników, których nie da się obejść: nasłonecznienia w danym dniu, temperatury otoczenia, wiatru i początkowej temperatury wody. Przy 20°C wody i 28°C powietrza zysk z kolektora wyniesie 4-6°C dziennie. Przy 24°C wody i 30°C powietrza już tylko 1-2°C, bo różnica temperatur między wodą a absorberem się zmniejsza i sprawność spada.

Wiatr potrafi zabrać 30-50% zgromadzonego ciepła w ciągu jednej nocy, dlatego przykrywanie basenu folią bąbelkową na noc to pierwszy krok do utrzymania temperatury. Drugi krok to nocne wyłączanie pompy, bo przepływ wody przez chłodny kolektor przyspiesza straty. Solar działa tylko w słoneczne godziny, w nocy staje się grzejnikiem odwróconym, który oddaje ciepło z wody do nieba.

Wskaźniki do samodzielnej oceny

• Temperatura wody o 9 rano przed włączeniem pompy oraz o 17 po wyłączeniu, różnica pokazuje dzienny uzysk.
• Czas pracy pompy w godzinach nasłonecznienia, optimum 10:00-16:00 od maja do września.
• Prędkość wiatru z anemometru lub obserwacji, powyżej 4 m/s straty rosną o 20%.

Realistyczny scenariusz dla basenu 25 m³ w centrum Polski z 12 m² kolektora płaskiego: +5-7°C w typowy lipcowy dzień, +3-4°C przy umiarkowanym zachmurzeniu, +8-10°C w falę upałów powyżej 32°C. Sezon kąpieli zaczyna się wtedy pod koniec maja, a kończy dopiero we wrześniu, zamiast tradycyjnego dwutygodniowego okienka w najgorętsze dni lata.

Solarne ogrzewanie basenu a pompa ciepła i grzałka

Pompa ciepła typu powietrze-woda działa wydajnie przy temperaturze powietrza powyżej 15°C i potrafi podnieść temperaturę wody o 3-4°C dziennie niezależnie od słońca. Zużywa 2-4 kWh prądu na każdy dostarczony 1 kWh ciepła (COP 2,5-4), więc koszt eksploatacji basenu 25 m³ to około 350-600 zł miesięcznie w szczycie sezonu. Solar kosztuje 0 zł prądu, ale uzależnia wynik od pogody.

Grzałka elektryczna o mocy 3 kW podgrzewa basen 25 m³ zaledwie o 0,5-1°C dziennie, zużywając przy tym 18-36 kWh prądu. Wymiennik ciepła podłączony do instalacji CO w domu działa szybciej, ale wymaga bliskości kotłowni i rur o średnicy minimum 50 mm. Solar wygrywa kosztem eksploatacji z każdą metodą opartą na prądzie lub gazie, przegrywa natomiast stabilnością temperatury.

Najlepszy scenariusz dla większości właścicieli przydomowych basenów to połączenie solaru z pompą ciepła. Solar zapewnia darmowe podgrzewanie w słoneczne dni, pompa ratuje wieczory i pochmurne tygodnie. Takie hybrydowe podejście skraca czas zwrotu z inwestycji o połowę w porównaniu z samą pompą, bo w lipcu pompa pracuje tylko w nocy.

Kiedy solar nie wystarczy

Basen kryty ogrzewany całorocznie wymaga stabilnego źródła ciepła, a solar nagrzewa tylko w dzień. Basen publiczny lub hotelowy z regulowaną temperaturą 28°C też skłania się ku pompie ciepła lub wymiennikowi. W ogrodach zacienionych przez ponad 4 godziny dziennie solar będzie miał sprawność na poziomie 30-40% nominalnej, więc inwestycja zwróci się dopiero po 8-10 sezonach.

Checklista przed zakupem

• Zmierz lustro wody i oblicz 50-100% tej powierzchni jako docelową powierzchnię kolektorów.
• Sprawdź nasłonecznienie działki od maja do września o 11 i 14, zanotuj czas zacienienia.
• Zweryfikuj średnicę przyłączy pompy filtracyjnej, najczęściej 32 lub 38 mm.
• Ustal miejsce montażu, dach płaski, skośny lub stelaż przy gruncie.
• Dobierz liczbę modułów tak, by ich suma zbliżona była do obliczonej powierzchni.
• Zaplanuj bypass zimowy i odpowietrznik.
• Zamów czwórnik, króćce i węże razem z modułami, oszczędzisz na przesyłce.

Najczęstsze błędy montażowe

• Kolektor w cieniu od drzewa lub ściany, spadek wydajności nawet 50%.
• Brak zaworu trójdrożnego, zimą woda zamarza w module i go rozsadza.
• Za mała średnica przyłącza, przepływ poniżej 30 l/min obniża wymianę ciepła.
• Pompa zbyt słaba, poniżej 0,5 kW przy basenie 25 m³ i 12 m² kolektora.
• Pompa pracująca w nocy, wychładza wodę przez chłodny absorber.

Planując inwestycję, poproś dostawcę o dobór systemu z uwzględnieniem kubatury basenu, lokalizacji i mocy pompy. Akcesoria montażowe (zawór trójdrożny za około 80 zł, króćce z czwórnikiem od 210 zł, zestaw łączący od 30 zł) zamawiaj razem z modułami, żeby nie płacić drugiej przesyłki.

Źródła danych: normy PN-EN 12976 i PN-EN 16582 dotyczące kolektorów słonecznych oraz bezpieczeństwa basenów, wytyczne Polskiego Zrzeszenia Producentów Ogrzewania Solarnego, katalogi techniczne producentów paneli basenowych (dane z listopada 2024), obliczenia własne na podstawie średnich nasłonecznienia dla Polski środkowej wg IMGW-PIB. Adresy stron: pn-en.lex.pl, pkn.pl, imgw.pl.
