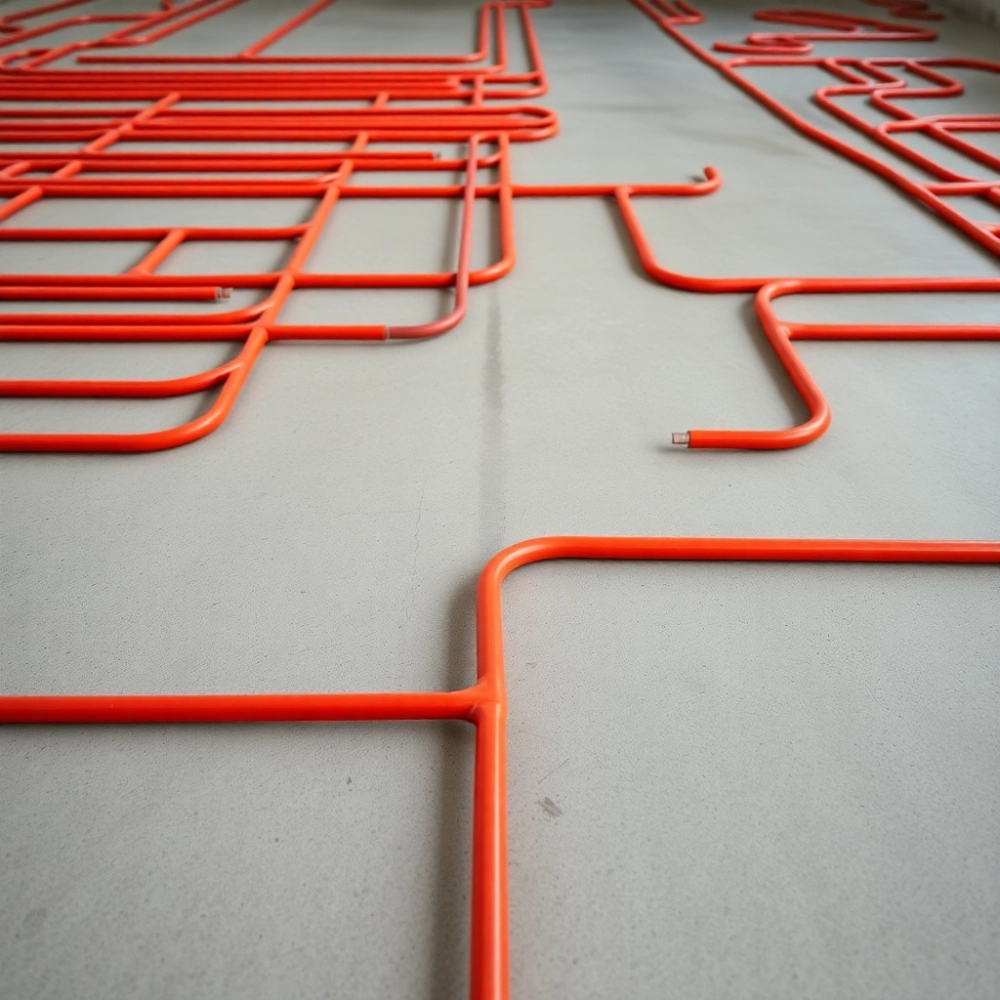

Jak gęsto układać rury w ogrzewaniu podłogowym, żeby nie przepłacić

Gęstość ułożenia rur w ogrzewaniu podłogowym to nie kwestia gustu, tylko konkretnej fizyki: od rozstawu zależy, ile watów oddaje podłoga, jak rozkłada się temperatura na powierzchni i ile metrów bieżących rury trzeba kupić. W praktyce najczęściej stosuje się rozstaw 15-20 cm w pokojach i 10-15 cm w łazienkach oraz w strefie brzegowej przy oknach. W dalszej części znajdziesz pełną tabelę rozstawów, wzór na długość pętli, porównanie ślimaka z meandrem, listę ośmiu błędów windujących rachunki oraz przykład wyliczenia dla pokoju 20 m².

• Od czego właściwie zależy rozstaw rur w podłogówce
• Standardowe rozstawy rur tabela i zastosowanie
• Strefa brzegowa i rozstaw rur przy oknach
• Ile rury na m² potrzebujesz wzór i przykład
• Dobór średnicy rury i kompatybilność z rozdzielaczem
• Najczęstsze błędy przy rozstawie rur podłogówki
• Koszty i oszczędność porównanie trzech rozstawów
• Checklista montażu do wydruku
• FAQ najczęstsze pytania inwestorów

Od czego właściwie zależy rozstaw rur w podłogówce

Zanim sięgniesz po tabelę, warto zrozumieć, co w ogóle wymusza gęstsze lub rzadsze ułożenie. Głównym parametrem jest zapotrzebowanie cieplne pomieszczenia wyrażone w W/m². Im wyższe, tym gęściej trzeba poprowadzić rurę, bo każdy jej metr oddaje ograniczoną moc. Przy standardowej różnicy temperatur zasilania i podłogi (ok. 35 °C zasilanie, 27 °C powierzchnia) rura PEX 16 mm przy rozstawie 15 cm oddaje realnie 80-90 W/m², a przy 30 cm już tylko około 50 W/m².

Drugą zmienną jest izolacja budynku. Dom pasywny potrzebuje rozstawu 25-30 cm, bo straty są minimalne. Stary budynek z jednowarstwowymi ścianami wymaga gęstszego ułożenia, czasem nawet 10 cm w newralgicznych punktach. Trzecim czynnikiem jest wykończenie podłogi. Płytki ceramiczne przewodzą ciepło świetnie, więc akceptują większy rozstaw. Panele laminowane stawiają opór cieplny rzędu 0,10-0,15 m²K/W, dlatego pod nimi rury lepiej układać co 10-15 cm.

Nie bez znaczenia pozostaje też kształt pomieszczenia i obecność przeszkleń. Przy dużych oknach narożnych tworzy się tak zwany efekt zimnej ściany, który wymusza zagęszczenie pętli w pasie brzegowym. Wszystkie te zmienne składają się na jeden wniosek: nie da się wskazać uniwersalnego rozstawu, który zadziała w każdym pokoju.

Zapotrzebowanie cieplne a rozstaw jak to się łączy

Najprostszy mechanizm: im zimniej w pomieszczeniu przy tej samej mocy grzewczej, tym więcej ciepła musi oddać podłoga, a to znaczy gęściej ułożone rury. W praktyce projektant oblicza zapotrzebowanie na podstawie normy PN-EN 12831, a potem dobiera rozstaw tak, by jednostkowa moc grzewcza podłogi (z tabel producentów systemów PEX/PE-RT) pokryła straty. Bez tego obliczenia łatwo wpaść w pułapkę: albo za rzadko (zimne stopy), albo za gęsto (przegrzewanie i wyższe rachunki).

Standardowe rozstawy rur tabela i zastosowanie

Poniższa tabela zbiera pięć najczęściej spotykanych rozstawów i przypisuje im typowe zastosowania. Warto traktować ją jako punkt wyjścia, nie jako wyrocznię, bo ostateczną decyzję i tak powinien zweryfikować projektant instalacji sanitarnych.

Koszty obejmują sam materiał (rura, klipsy mocujące, rozdzielacz), bez wylewki i robocizny. Ceny są szacunkowe na drugą połowę 2024 roku i mogą się różnić w zależności od regionu oraz producenta systemu. Rozstaw 10 cm daje niemal dwukrotnie więcej metrów bieżących rury niż 20 cm, co bezpośrednio przekłada się na wyższą cenę materiału.

Kiedy wybrać 10 cm, a kiedy 30 cm

Rozstaw 10 cm stosuje się tylko tam, gdzie naprawdę potrzebna jest wysoka moc grzewcza. Typowe miejsca to pas o szerokości około 1 m wzdłuż ściany zewnętrznej z oknem oraz cała powierzchnia łazienki, gdzie temperatura podłogi powinna osiągać 29-33 °C dla komfortu po wyjściu z prysznica. Rozstaw 30 cm ma sens w pomieszczeniach pomocniczych, piwnicach z własnym obiegiem lub w domach o potwierdzonej klasie energetycznej A+ i wyżej.

Warto też pamiętać, że zbyt rzadkie ułożenie rur prowadzi do zjawiska tzw. pasów termicznych. Stopa odczuwa wtedy naprzemiennie ciepłe i chłodne fragmenty podłogi, co obniża komfort mimo tej samej średniej temperatury powierzchni.

Ślimak czy meander który układ rur wybrać

Ślimak (inaczej spirala) to układ, w którym rura zasilająca i powrotna biegną równolegle obok siebie, tylko w przeciwnych kierunkach. Efekt: temperatura rozkłada się bardzo równomiernie po całej powierzchni, bo obok najgorętszej rury od razu leży ta najchłodniejsza. To rozwiązanie wymaga większej precyzji przy montażu i lepiej sprawdza się w pokojach kwadratowych lub zbliżonych do kwadratu.

Meander (inaczej wężownica) układa się w charakterystyczne zygzaki. Rura zasilająca idzie najpierw w jednym kierunku, potem wraca. W tym układzie temperatura spada stopniowo, od strony zasilania do powrotu, co tworzy gradient termiczny około 2-3 °C między początkiem a końcem pętli. Ta wada staje się zaletą w pomieszczeniach z dużymi oknami, gdzie chcesz dostarczyć więcej ciepła właśnie w strefie brzegowej.

Podwójny meander kompromis

Podwójny meander łączy cechy obu układów. Rura wraca co drugą nitkę, dzięki czemu gradient termiczny spada do około 1 °C, a jednocześnie zachowujesz prostszy montaż niż przy ślimaku. To najczęstszy wybór w pokojach prostokątnych o proporcjach do 1:2.

Kiedy który układ stosować

• Ślimak: kwadratowe pokoje, łazienki, miejsca wymagające równomiernego rozkładu temperatury.
• Meander: wąskie pokoje z jedną ścianą zewnętrzną, garaże, korytarze.
• Podwójny meander: uniwersalne rozwiązanie do większości sypialni i salonów.

Strefa brzegowa i rozstaw rur przy oknach

Strefa brzegowa to pas podłogi o szerokości około 1 m wzdłuż ścian zewnętrznych, a w szczególności pod oknami. Tam straty ciepła są największe, bo szyba przepuszcza znacznie więcej chłodu niż ściana. Dlatego w tym fragmencie rury prowadzi się gęściej, najczęściej co 10 cm, a czasem nawet co 7,5 cm, jeśli okno sięga podłogi.

Fizyka jest prosta: zagęszczona rura podnosi średnią temperaturę powierzchni podłogi w newralgicznym punkcie, a tym samym eliminuje efekt zimnej poświaty przy oknie. W pokojach bez strefy brzegowej przy dużych przeszkleniach inwestorzy często skarżą się na ciągłe uczucie chłodu, mimo że termostat pokazuje 22 °C. To właśnie brak zagęszczenia, a nie słaba moc grzewcza.

Jak wyznaczyć strefę brzegową w praktyce

Najprościej narysować na wylewce linię w odległości 1 m od ściany zewnętrznej. W tym pasie rury układa się co 10 cm, poza nim wraca do standardowego rozstawu 15-20 cm. Pamiętaj, że strefa brzegowa musi zaczynać się i kończyć na tym samym rozdzielaczu co reszta pokoju. Inaczej nie da się jej niezależnie regulować.

Ile rury na m² potrzebujesz wzór i przykład

Najprostszy wzór na długość pętli uwzględnia pole powierzchni grzewczej, rozstaw rury i współczynnik kształtu pętli:

L = (A / R) × k

gdzie: A to pole powierzchni w m², R to rozstaw w metrach (0,15 dla 15 cm), a k to współczynnik kształtu: 1,1 dla ślimaka, 1,0 dla meandra, 1,05 dla podwójnego meandra.

Przykład dla pokoju 20 m²

Pokój 4 × 5 m, rozstaw 15 cm, układ podwójny meander. Pole powierzchni: 20 m². Rozstaw: 0,15 m. Współczynnik k: 1,05. L = (20 / 0,15) × 1,05 ≈ 140 metrów bieżących rury. Jedna pętla 140 mb mieści się jeszcze w granicach dopuszczalnej długości dla rury PEX 16 mm przy rozdzielaczu z pompą o wydajności 2 m³/h.

Dla porównania: ten sam pokój przy rozstawie 20 cm dałby tylko 105 mb rury, a przy 10 cm aż 210 mb. Różnica 105 metrów to konkretna oszczędność materiału, ale też wyraźne obniżenie mocy grzewczej. W dobrze ocieplonym domu wystarczy, w słabym ociepleniu już nie.

Objętość wody w układzie

Rura PEX 16 × 2 mm mieści około 0,113 litra wody na metr bieżący. Przy 140 mb w pokoju 20 m² to prawie 16 litrów. Warto znać tę wartość, bo wpływa ona na pojemność cieplną instalacji i czas nagrzewania podłogi po nocnym wyłączeniu.

Dobór średnicy rury i kompatybilność z rozdzielaczem

Najpopularniejsze średnice rur do podłogówki to 16, 17 i 20 mm. Każda z nich współpracuje z określonymi rozdzielaczami i ma swoje ograniczenia co do długości pętli.

Rura 16 mm to dziś standard w większości domów jednorodzinnych, bo jest tania i kompatybilna z niemal każdym rozdzielaczem. Rura 17 mm zyskuje popularność w systemach, gdzie projektant celowo wydłuża pętlę do 120 m. Rura 20 mm sprawdza się w dużych pętlach powyżej 120 m, ale wymaga szerszych rowków w styropianie i większej warstwy wylewki.

Najczęstsze błędy przy rozstawie rur podłogówki

Poniższa checklista zbiera osiem błędów, które najczęściej widuję na budowach. Każdy z nich ma konkretną przyczynę fizyczną i konkretną cenę w rachunkach za ogrzewanie.

• Za rzadkie rury przy dużych przeszkleniach. Brak strefy brzegowej oznacza, że szyba ciągle chłodzi pomieszczenie szybciej, niż nagrzewa je reszta podłogi.
• Brak dylatacji obwodowej. Wylewka pracuje termicznie i bez paska dylatacyjnego przy ścianach pęka w ciągu pierwszych sezonów grzewczych.
• Pominięcie izolacji pod rurami. Ciepło ucieka w strop zamiast w pokój, a rachunki rosną o 15-25%.
• Kolizje z meandrami. Rury nie mogą się krzyżować ani dotykać. Skrzyżowanie tworzy mostek termiczny i słabe miejsce w wylewce.
• Brak próby ciśnieniowej przez 24 godziny. Bez próby nie wykryjesz mikropęknięcia powstałego przy montażu. Woda wyleje się dopiero po wylaniu wylewki.
• Rury pod meblami bez nóżek. Zamknięta przestrzeń nie oddaje ciepła, więc temperatura rośnie, a w skrajnych przypadkach deformuje panele.
• Zbyt długie pętle przekraczające 100 m dla PEX 16 mm. Spadek ciśnienia na końcu pętli powoduje nierównomierne grzanie.
• Brak odpowietrznika na rozdzielaczu. Powietrze w układzie blokuje przepływ i tworzy zimne strefy.

Koszty i oszczędność porównanie trzech rozstawów

Przeliczmy realne koszty dla hipotetycznego domu o powierzchni podłogówki 80 m². Ceny materiału są szacunkowe dla systemu z rurą PEX 16 mm, klipsami i rozdzielaczem.

Rozstaw 10 cm daje najwyższy komfort, ale tylko w pomieszczeniach, które naprawdę tego wymagają. Stosowanie go wszędzie to wyrzucone pieniądze. Rozstaw 20 cm oszczędza materiał, ale w starszym budynku bez dobrej izolacji nie pokryje strat ciepła i podłoga będzie ledwo ciepła. Rozstaw 15 cm to bezpieczny środek dla większości nowoczesnych domów.

Realna różnica w zużyciu energii

Badania prowadzone przez niezależne laboratoria w Niemczech i Austrii wskazują, że przegrzewanie podłogi o 2 °C ponad zapotrzebowanie podnosi zużycie gazu o około 6-8% rocznie. Zbyt gęste ułożenie rur bez regulacji temperatury to najczęstsza przyczyna takiego przegrzewania, bo trudno ustawić krzywą grzewczą precyzyjnie.

Checklista montażu do wydruku

Dwanaście punktów, które warto odhaczyć na budowie przed wylaniem wylewki.

• Sprawdzona grubość izolacji termicznej pod rurami (minimum 10 cm styropianu λ ≤ 0,035 W/mK).
• Rozłożony pasek dylatacyjny przy wszystkich ścianach i przejściach przez drzwi.
• Folia PE na izolacji, z wywinięciem na ścianę, jako warstwa poślizgowa.
• Rozstaw rur zgodny z projektem, zmierzony i opisany na wylewce.
• Strefa brzegowa przy oknach i ścianach zewnętrznych.
• Brak rur pod wanną, szafkami bez nóżek i pralką.
• Rury poprowadzone w jednej płaszczyźnie, bez krzyżowań.
• Mocowanie klipsami co 30-50 cm lub na matach systemowych.
• Podłączenie do rozdzielacza zgodnie z oznaczeniami.
• Próba ciśnieniowa 4-6 bar przez minimum 24 godziny.
• Protokół z próby podpisany i dołączony do dokumentacji.
• Zdjęcia gotowej instalacji przed wylewką (przydatne przy wierceniu).

FAQ najczęstsze pytania inwestorów

Jaki rozstaw rur pod panele laminowane? Przy panelach o oporze cieplnym do 0,15 m²K/W stosuje się rozstaw 10-15 cm. Opór powyżej tej wartości oznacza, że panele blokują zbyt dużo ciepła i podłoga staje się letnia.

Co ile rura w ogrzewaniu podłogowym w łazience? Najczęściej 10-15 cm. Łazienka wymaga wyższej temperatury powierzchni, a poza tym zwykle ma niewielką powierzchnię, więc koszt zagęszczenia rury nie jest duży.

Odległość rur ogrzewania podłogowego od ściany? Standardowo 10-15 cm od ściany wewnętrznej i 7-10 cm od ściany zewnętrznej (aby zmieścić się w strefie brzegowej). Zbyt blisko ściany rura traci część ciepła na ogrzewanie muru.

Ile rury na m² ogrzewania podłogowego przy rozstawie 15 cm? Około 6,5-7 metrów bieżących, w zależności od kształtu pomieszczenia i wybranego układu. Dla 20 m² to około 140 mb.

Ślimak czy meander do podłogówki w sypialni? Ślimak daje bardziej równomierny rozkład temperatury, co w sypialni sprzyja komfortowi. Meander sprawdza się, gdy sypialnia ma jedną ścianę zewnętrzną i chcesz ją mocniej dogrzać.

Strefa brzegowa jak szeroka? Najczęściej 1 m od ściany zewnętrznej. Przy oknach narożnych warto ją poszerzyć do 1,2-1,5 m w narożniku.

Rozstaw rur w ogrzewaniu podłogowym to decyzja, która rzutuje na komfort przez następne 20-30 lat. Bezpieczny standard to 15 cm w pokojach i 10-15 cm w łazienkach oraz w strefie brzegowej. Wszelkie odstępstwa wymagają obliczeń zapotrzebowania cieplnego zgodnie z PN-EN 12831 i weryfikacji z projektantem instalacji.

Jeśli planujesz własny układ, zacznij od pobrania darmowego kalkulatora online lub arkusza kalkulacyjnego producenta systemu PEX/PE-RT. Wpisz wymiary pomieszczeń, wybierz rozstaw i układ, a kalkulator sam policzy długość pętli oraz szacowane zapotrzebowanie na moc. Gotowy wynik skonsultuj z lokalnym instalatorem, który oceni izolację budynku i dostosuje rozstaw do twoich warunków.

Źródła i normy:

• PN-EN 1264 Ogrzewanie podłogowe. Układy i instalacje (norma europejska).
• PN-EN 12831 Charakterystyka energetyczna budynków. Obliczanie zapotrzebowania na ciepło.
• Dane katalogowe systemów PEX/PE-RT producentów: REHAU, KAN-therm, Uponor (dostępne na ich stronach).
• Wytyczne ITB dotyczące izolacji termicznej stropów w ogrzewaniu podłogowym.
