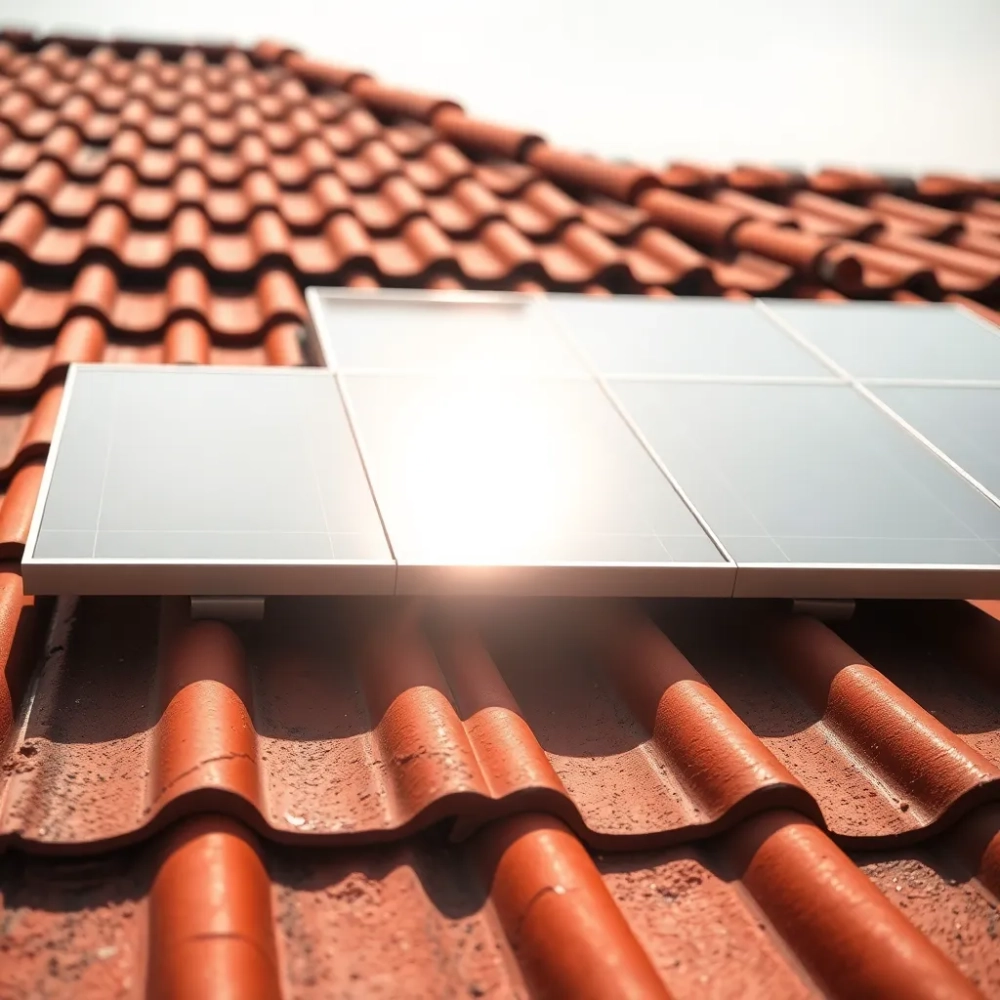

Montaż paneli fotowoltaicznych na dachu z dachówką: hak do krokwi czy do łaty?

Hak do krokwi kiedy to jedyna bezpieczna opcja?

Ciężar paneli fotowoltaicznych wraz z ramą, śniegiem i parciem wiatru potrafi przekroczyć 80-120 kg/m² w strefach podgórskich, a w kratownicy krokwiowej cała ta siła idzie w dół, wzdłuż włókien drewna. Hak montowany do krokwi przenosi obciążenie bezpośrednio na element konstrukcyjny dachu, omijając pośrednie warstwy, które mogły nie być projektowane pod instalację PV. Dlatego w większości przypadków właśnie ta metoda stanowi domyślne rozwiązanie przy dachówce ceramicznej i betonowej.

• Hak do krokwi kiedy to jedyna bezpieczna opcja?
• Hak do łaty na dachówce ograniczenia i wymogi producentów
• Fotowoltaika na dachówce ceramicznej, betonowej i karpiówce różnice w mocowaniu
• Najczęstsze błędy przy montażu PV na dachówce i jak ich uniknąć

Minimalna szerokość krokwi powinna wynosić 6-8 cm, a jej stan ocenia się po demontażu kilku dachówek w miejscu planowanego mocowania. Miękkie, przesuszone lub zaatakowane przez owady drewno wymaga wzmocnienia, ponieważ wkręt wiertarski w zbutwiałej krokwi traci moment obrotowy i wypada pod obciążeniem. Rozstaw haków do krokwi wynosi zwykle 1,2-1,6 m i zależy od strefy wiatrowej oraz kąta nachylenia połaci.

Sprawdź stan krokwi przed montażem, wycinając w dachówce otwór kontrolny. Jeśli drewno kruszy się przy nacisku śrubokrętu, konieczne jest wzmocnienie lub wymiana fragmentu więźby.

Procedura montażu haka do krokwi przebiega według ściśle określonej kolejności, by nie naruszyć szczelności dachu:

• Usunięcie dachówki w miejscu montażu, z zachowaniem ostrożności, by nie pękła przy podważaniu.
• Nawiercenie krokwi wiertłem o średnicy mniejszej o 1 mm od śruby, co zapobiega rozłupywaniu włókien.
• Wkręcenie haka z podkładką EPDM, która pod wpływem docisku wulkanizuje i tworzy trwałe uszczelnienie.
• Wsunięcie dachówki z wycięciem lub użycie blachy ołowianej do ominięcia haka.
• Kontrola przylegania sąsiednich dachówek, ponieważ nawet 2 mm uniesienia tworzy kapilarne wciąganie wody.

Koszt jednego haka do krokwi wraz z podkładką i śrubą wynosi 35-60 zł netto, a cała konstrukcja nośna pod standardową instalację 10 kWp to wydatek rzędu 1800-2800 zł. Wyższa cena materiału rekompensuje się krótszym czasem montażu i mniejszym ryzykiem reklamacji z tytułu zalania poddasza.

Hak do łaty na dachówce ograniczenia i wymogi producentów

Hak do łaty opiera się na zupełnie innej zasadzie fizycznej: obciążenie rozkłada się na poziomą listwę, która z kolei przekazuje siłę na kontrłatę, a dopiero potem na krokiew. Ten łańcuch przenoszenia sił działa dobrze w lekkich pokryciach blaszanych, ale przy dachówce ceramicznej grubość łaty często wynosi zaledwie 24-30 mm, co oznacza zbyt małą powierzchnię oporu na wyrwanie.

Producenci haków łatowych dopuszczają ich stosowanie na dachówce wyłącznie wtedy, gdy łata spełnia trzy warunki jednocześnie: jej przekrój to minimum 40×50 mm, kontrłata ma co najmniej 25 mm grubości, a mocowanie następuje przez kontrłatę do krokwi. Bez tego ostatniego warunku hak działa jak kołek w miękkim drewnie, a nie jak zakotwienie w sztywnej konstrukcji.

Nie montuj haków do łaty na dachach z dachówką karpiówką ułożoną w podwójnym rzędzie. Podwójna warstwa dachówki zwiększa odległość od kontrłaty do powierzchni pokrycia, a hak traci stabilność boczną.

Na dachówce zakładkowej, gdzie łata jest szersza i stabilniejsza, hak do łaty sprawdza się lepiej, choć nadal wymaga każdorazowego sprawdzenia stanu listwy. Stara, spękana lub nadmiernie wyschnięta łata pęknie przy wkręcaniu, nawet jeśli wizualnie wygląda solidnie. Sytuacja komplikuje się w dachach krytych ponad 20 lat temu, gdzie łaty bywają heblowane ręcznie i mają niestandardowe wymiary, niezgodne z dzisiejszymi hakami regulowanymi.

Czas montażu haka do łaty jest krótszy o 30-40% w porównaniu z hakami krokwiowymi, ponieważ nie trzeba rozsuwać dachówek w poszukiwaniu osi krokwi. To zaleta znacząca przy dużych instalacjach na prostych połaciach, gdzie rozstaw krokwi pokrywa się z modularną szerokością paneli. Mimo to zaoszczędzone godziny nie rekompensują ryzyka, gdy stan łaty pozostaje niezweryfikowany.

Porównanie obu metod liczby zamiast opinii

Koszty podane w tabeli obejmują same haki, śruby, podkładki i profile aluminiowe, ale nie obejmują robocizny ani samych paneli. Stawka montażystów za instalację 10 kWp waha się między 2500 a 5000 zł w zależności od regionu i stopnia skomplikowania połaci.

Fotowoltaika na dachówce ceramicznej, betonowej i karpiówce różnice w mocowaniu

Dachówka ceramiczna i betonowa różnią się przede wszystkim nasiąkliwością, ciężarem objętościowym oraz tolerancją wymiarową, co bezpośrednio wpływa na technikę wykonywania otworów i rodzaj uszczelnienia. Dachówka ceramiczna waży 35-45 kg/m², a betonowa 40-55 kg/m², przez co połać betonowa wymaga mocniejszej więźby dachowej i często eliminuje hak do łaty z góry, jeszcze przed weryfikacją stanu łat.

Karpiówka, czyli dachówka płaska układana na zakład, stawia przed instalatorem największe wyzwanie. Jej nominalna grubość 10-15 mm wymaga precyzyjnego szlifowania bruzdy na hak, ponieważ każde wycięcie w dachówce to miejsce, w którym woda może spowodować podciekanie. Karpiówka podwójnie kryta (w koronkę) dodatkowo zwiększa ryzyko, bo podwójna warstwa tworzy kanał kapilarny, który transportuje wodę nawet pod niewielkim ciśnieniem.

Przy karpiówce ceramicznej stosuj haki z regulacją wysokości, pozwalające ustawić ramię tuż nad poziomem kontrłaty. Sztywne haki o stałej wysokości unoszą górną dachówkę i tworzą kliny, przez które wiatr wciska deszczówkę.

Dachówka zakładkowa (marsylka, holenderka) ma fabrycznie ukształtowane zamki, które ułatwiają wykonanie równego otworu. W tym przypadku ceramiczna i betonowa wersja zachowują się podobnie, choć betonowa wymaga wiertła diamentowego zamiast węglikowego, by uniknąć pęknięć. Każde wycięcie w dachówce betonowej wykonuje się na sucho, bez udaru, ponieważ udar powoduje mikropęknięcia niewidoczne gołym okiem, a ujawniające się po pierwszej zimie.

Instrukcje producentów haków, zgodne z normą PN-EN 1991-1-3 (obciążenie śniegiem) oraz PN-EN 1991-1-4 (obciążenie wiatrem), precyzują minimalną odległość haka od krawędzi dachówki. Wynosi ona zwykle ≥ 40 mm, bo bliżej krawędzi materiał kruchy jest narażony na odpryski przy wkręcaniu. W dachówce karpiówce ta odległość rośnie do ≥ 60 mm, co wynika z jej mniejszej grubości i bardziej nieregularnej struktury.

Różnice cenowe między hakami dedykowanymi różnym dachówkom są zaskakująco duże. Hak uniwersalny do dachówki zakładkowej kosztuje 30-50 zł, natomiast hak regulowany do karpiówki to wydatek 55-90 zł. Ta różnica wynika z bardziej skomplikowanej kinematyki ramienia oraz zastosowania stali nierdzewnej zamiast ocynkowanej, by sprostać agresywnemu środowisku pod podwójną warstwą dachówki, gdzie schnięcie trwa dłużej.

Najczęstsze błędy przy montażu PV na dachówce i jak ich uniknąć

Zbyt płytkie wkręcenie śruby hakowej to błąd, który ujawnia się najczęściej po pierwszym sezonie zimowym. Śruba wkręcona na 50-60% głębokości krokwi traci moment obrotowy pod wpływem cyklicznego obciążenia śniegiem i wiatrem, a hak zaczyna się kołysać. To kołysanie rozszerza otwór w dachówce i otwiera drogę wodzie, zanim ktokolwiek zdąży zareagować. Każdy montażysta powinien dokręcać śrubę kluczem dynamometrycznym ustawionym na wartość podaną przez producenta haka, zwykle 18-25 Nm.

Brak podkładki EPDM pod stopą haka to drugi klasyczny błąd, wynikający z chęci zaoszczędzenia 1-2 zł na każdym punkcie mocowania. EPDM pod dociskiem wulkanizuje i wypełnia nierówności drewna, tworząc barierę odporną na promieniowanie UV i starzenie. Bez niej woda migruje wzdłuż śruby przez mikroszczeliny w drewnie i pojawia się na krokwi od spodu, w miejscu, gdzie zacieki pozostają niewidoczne miesiącami.

Mocowanie do łaty bez sprawdzenia jej stanu lokalnego to błąd systemowy, który pojawia się, gdy ekipa monterska przyjeżdża z gotowym projektem i nie modyfikuje go pod zastany dach. Łata w dachu sprzed 25 lat może mieć przegnity rdzeń, a wkręcenie haka powoduje wtedy pęknięcie wzdłuż włókien. Konsekwencja to utrata podparcia jednego panelu, a w skrajnych przypadkach zsunięcie się całej sekcji przy silnym wietrze.

Nigdy nie ufaj wizualnej ocenie łaty. Każdy hak wymaga nawiercenia próbnego i sprawdzenia, czy wióry wychodzą pełne, wilgotne i niekruszone. Próchnica wychodzi w postaci ciemnego pyłu, który zdradza problem natychmiast.

Nieprawidłowe wycięcie w dachówce to błąd kosztowny w naprawie, ponieważ uszkodzoną dachówkę trzeba wymienić, a zapasowa partia leżąca na strychu zwykle nie istnieje. Wycięcie wykonuje się szlifierką kątową z tarczą diamentową, prowadzoną precyzyjnie po szablonie, nigdy "na oko". Krzywa linia cięcia tworzy szczelinę, w której gromadzi się mech, a z czasem woda wciska się pod dachówkę i kapie do ocieplenia.

Piąty błąd, lekceważony nawet przez doświadczone ekipy, dotyczy braku projektu konstrukcji. Montaż paneli fotowoltaicznych na dachówce wymaga obliczeń rozkładu obciążeń zgodnych z Eurokodem 1, a w strefach wiatrowych I i III dodatkowo zgodnych z krajowym załącznikiem normy. Brak takiego projektu oznacza, że instalacja nie spełnia wymagań Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, i może zostać zakwestionowany przez ubezpieczyciela po szkodzie.

Szósty błąd pojawia się na etapie eksploatacji: brak dokumentacji montażu. Bez schematu rozmieszczenia haków i tras kablowych demontaż paneli po 25 latach staje się loterią, w której ekipa serwisowa nie wie, gdzie wiercić, żeby nie trafić w hak. Rozwiązanie proste: fotografia każdego pola paneli z widocznym układem haków, zapisana w chmurze lub na kartotece budynku.

Kiedy wezwać projektanta lub dekarza z uprawnieniami

Dach starszy niż 20 lat wymaga oględzin dekarza z uprawnieniami przed rozpoczęciem jakichkolwiek prac, ponieważ sama inspekcja wizualna nie wystarczy do oceny nośności. Widoczne ugięcia krokwi, ślady zacieków na krokwiach lub brak kontrłat to sygnały, że konstrukcja nie przyjmie dodatkowego obciążenia bez wzmocnienia. Projektant z uprawnieniami budowlanymi w specjalności konstrukcyjno-budowlanej wykonuje obliczenia i wskazuje, czy dach wymaga wzmocnienia, wymiany fragmentu więźby, czy może przyjąć instalację bez modyfikacji.

Elektroinstalacja PV wymaga dodatkowo osoby z uprawnieniami SEP grupy 1 do eksploatacji i dozoru urządzeń elektroenergetycznych, ponieważ napięcie stringów przekracza bezpieczne wartości nawet przy braku inwertera. Podłączenie inwertera, zabezpieczeń nadprądowych i uziemienia to czynności zarezerwowane dla osób z ważnymi uprawnieniami, co reguluje Rozporządzenie Ministra Gospodarki z dnia 28 marca 2013 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach energetycznych.

Checklist przed montażem 8 pytań, które warto zadać

• Czy wiem, jaki jest wiek pokrycia i stan krokwi?
• Czy dach ma kontrłaty o grubości co najmniej 25 mm?
• Czy producent dachówki dopuszcza wycięcie w jej korpusie?
• Czy strefa wiatrowa i śniegowa mojej lokalizacji została uwzględniona w projekcie?
• Czy mam projekt konstrukcji nośnej pod PV?
• Czy ekipa montażowa posiada uprawnienia SEP?
• Czy mam ubezpieczenie dachu obejmujące ingerencję w pokrycie?
• Czy przygotowałem dokumentację fotograficzną rozmieszczenia haków?

Kluczowe w tym procesie jest zrozumienie, że montaż paneli fotowoltaicznych na dachu z dachówką to inwestycja w system połączony, a nie w pojedyncze komponenty. Dachówka, haki, profile, panele i inwerter współpracują jako jeden organizm, a awaria jednego elementu pociąga za sobą koszty znacznie przekraczające oszczędności na tańszym mocowaniu.

Przy dachówce ceramicznej, betonowej i karpiówce hak do krokwi pozostaje metodą o najniższym ryzyku i najwyższej trwałości, o ile krokiew spełnia minimalne wymiary. Hak do łaty ma sens tylko wtedy, gdy konstrukcja dachu spełnia restrykcyjne wymogi producenta i gdy stan łat został zweryfikowany punktowo przy każdym mocowaniu. W obu przypadkach liczy się jakość wycięcia w dachówce, dobór uszczelnienia EPDM oraz przestrzeganie zaleceń norm europejskich.

Ostateczna decyzja sprowadza się do trzech zmiennych: stanu technicznego dachu, strefy wiatrowo-śniegowej oraz budżetu na konstrukcję nośną. Inwestor, który akceptuje wyższy koszt haków do krokwi, zyskuje spokój na dekady, a nie tylko na okres gwarancyjny paneli. Dachówka karpiówka wymaga haków regulowanych z dłuższą rękojeścią, a dachówka zakładkowa toleruje rozwiązania uniwersalne, zawsze z uwzględnieniem specyfiki producenta pokrycia.

Zachowaj ten artykuł jako punkt odniesienia przy rozmowie z wykonawcą, ponieważ świadomy inwestor zmusza ekipę do stosowania się do norm, zamiast polegać na zapewnieniach ustnych. Pytanie o projekt konstrukcji, uprawnienia SEP i dokumentację powykonawczą to nie przejaw braku zaufania, lecz fundament inwestycji, która ma pracować ćwierć wieku bez niespodzianek.

Źródła danych i norm: PN-EN 1991-1-3 (Eurokod 1: Oddziaływania na konstrukcje. Obciążenia śniegiem), PN-EN 1991-1-4 (Eurokod 1: Oddziaływania na konstrukcje. Obciążenia wiatrem), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Rozporządzenie Ministra Gospodarki z dnia 28 marca 2013 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach energetycznych. Strona internetowa: isap.sejm.gov.pl, pn-en-1991.pkn.pl.
