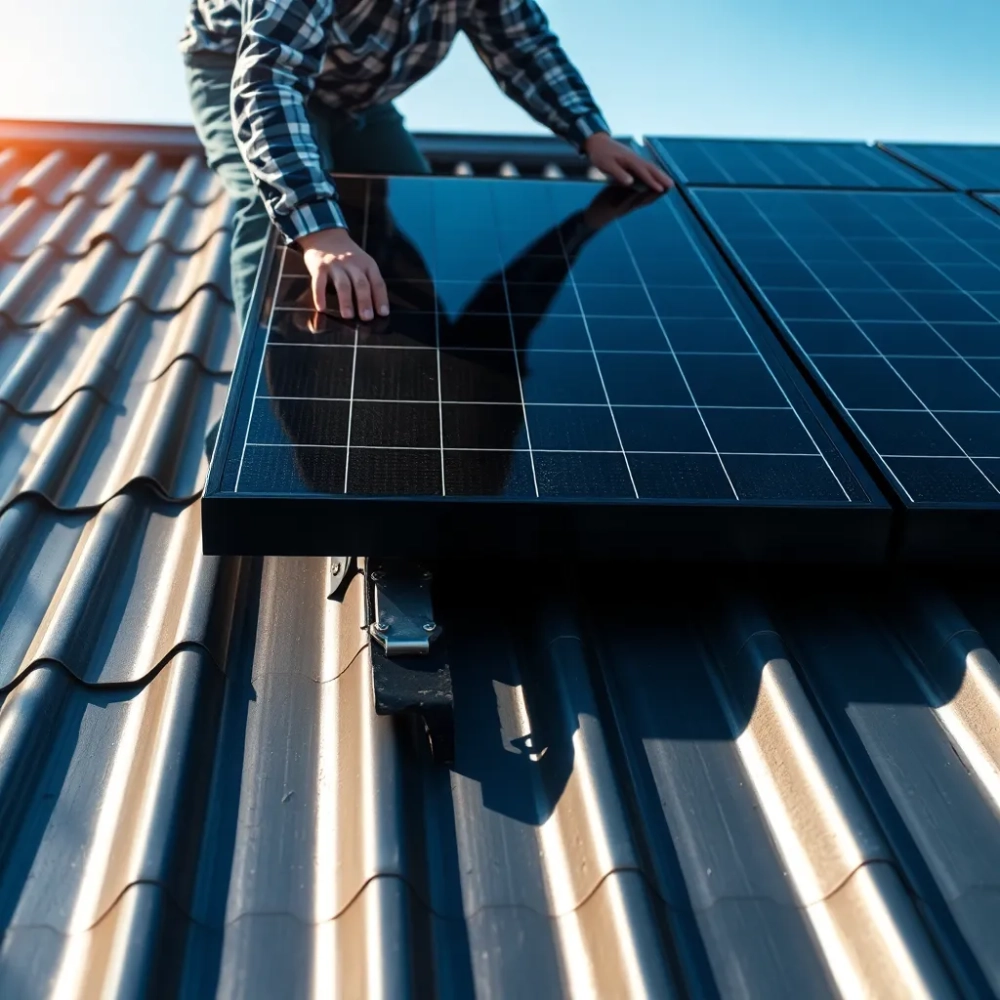

Montaż paneli fotowoltaicznych na dachu z blachy trapezowej

Blacha trapezowa potrafi sprawić poważny ból głowy jeszcze zanim wbije się pierwszą śrubę. Zbyt cienka, źle ocynkowana, kładziona na lenia taka pułapka czeka na każdego, kto rzuca się na montaż paneli fotowoltaicznych na dachu z blachy trapezowej bez uprzedniego rekonesansu. Tymczasem wystarczy pół godziny pomiarów, by zaoszczędzić tygodnia nerwów i tysięcy złotych.

• Parametry blachy trapezowej przed montażem instalacji PV
• Uchwyty i śruby do montażu paneli na blasze trapezowej
• Montaż hakowy paneli fotowoltaicznych krok po kroku
• Najczęstsze błędy przy montażu PV na blasze trapezowej
• Koszty montażu paneli fotowoltaicznych na blasze trapezowej w 2025 roku

Parametry blachy trapezowej przed montażem instalacji PV

Grubość rdzenia to absolutne zero-jedynkowe kryterium. Blacha cieńsza niż 0,5 mm nie wytrzyma długoterminowo obciążenia punktowego generowanego przez uchwyty i sam ciężar modułów. W praktyce oznacza to pękanie powłoki organicznej w miejscu mocowania w ciągu 3-5 lat, a w skrajnych przypadkach wyrwanie haka przy silnym wietrze.

Profile oznaczone symbolem T (T8, T18, T20, T35, T55) mówią wprost o wysokości fali w milimetrach. Im wyższa fala, tym sztywniejsza blacha w kierunku poprzecznym, ale jednocześnie trudniejsze szczelne połączenie z płaską stopką standardowego haka. Profile T18 i T20 stanowią najczęstszy wybór w budownictwie mieszkaniowym oferują rozsądny kompromis między nośnością a łatwością obróbki.

Rozstaw garbów definiuje siatkę punktów mocowania. Najpopularniejsze wartości to 183 mm, 250 mm i 333 mm. Znajomość tego wymiaru pozwala precyzyjnie rozplanować pozycje haków bez konieczności wiercenia w dolnej fałdzie, gdzie stojąca woda deszczowa prowadzi do przyspieszonej korozji.

Kąt nachylenia determinuje nie tylko uzysk energetyczny, ale też siły ssące wiatru działające na moduły. Dachy o spadku poniżej 10° wymagają zwiększonej uwagi przy doborze systemu montażowego. Przy kącie 30-45° instalacja pracuje w optymalnym zakresie aerodynamicznym siły ssące są przewidywalne i mieszczą się w zakresie 800-1200 N/m² zgodnie z Eurokod 1 (PN-EN 1991-1-3).

Stan pokrycia weryfikuje się przed każdym montażem. Rdza przetarcia, łuszcząca się powłoka poliestrowa, ślady po poprzednich nieudolnych nawierceniach wszystko to dyskwalifikuje fragment dachu bez remontu. Bezpieczniej poświęcić dzień na wymianę dwóch arkuszy niż potem szukać przyczyny zacieku w środku zimy.

Norma budowlana PN-EN 1991-1-3 narzuca obliczenia obciążenia śniegiem zależnie od strefy klimatycznej. Dla Polski wartości wahają się od 0,7 kN/m² w zachodniej części do 1,6 kN/m² w podgórskich rejonach Podhala. To właśnie ten parametr, a nie estetyka, powinien dyktować dobór rozstawu haków.

Uchwyty i śruby do montażu paneli na blasze trapezowej

Haki trapezowe stanowią absolutny bestseller w segmencie mieszkaniowym. Ich konstrukcja obejmuje wspornik wsuwany pod fałdę blachy, do którego dokręca się szynę aluminiową. Najprostsze modele z blachy nierdzewnej o grubości 1,5 mm kosztują od 5 do 12 zł za sztukę. Wersje regulowane z dodatkowym ramieniem sięgają 25 zł.

Śruby dwugwintowe z uszczelką EPDM działają na odmiennej zasadzie. Wkręca się je bezpośrednio w górną fałdę przez nawiercony otwór, a następnie na gwint zewnętrzny nakłada klemę. Dzięki temu nie ma żadnego elementu wystającego ponad połać, co minimalizuje ryzyko zaczepienia wody i eliminuje konieczność idealnego dopasowania do profilu blachy. Kosztują 8-18 zł za sztukę.

Klemy zaciskowe to rozwiązanie znane z instalacji naziemnych i dachów płaskich. Na blasze trapezowej sprawdzają się słabiej, ponieważ wymagają sztywnej, płaskiej bazy. Stosuje się je wyłącznie na profilach T55 lub wyższych, gdzie górna fałda tworzy wystarczająco szeroką półkę. Cena sięga 30-45 zł za komplet, a czas montażu rośnie o około 40% w porównaniu z hakami.

Wybór systemu powinien uwzględniać kompatybilność komponentów. Mieszanie szyn jednego producenta z klemami drugiego to częsty grzech instalatorów oszczędność kilku złotych na sztuce obraca się w problemy z luzami i nierównomiernym dociskiem modułów. Standardowe szyny aluminiowe mają 40×40 mm lub 50×50 mm i długości od 2,1 m do 6,2 m.

Podkładki EPDM zdecydowanie zasługują na osobny akapit. Ten elastomer odporny na UV i temperatury od -40°C do +120°C stanowi jedyną rozsądną barierę przeciw wodzie w miejscu przebicia blachy. Dekarskie masy uszczelniające bywają stosowane równolegle, lecz nigdy nie zastępują podkładki.

Klemy końcowe i środkowe dociskają panele do szyny. Końcowe obejmują moduł z jednej strony i mocują krawędź, środkowe łączą sąsiednie panele. Moment dokręcenia reguluje się kluczem dynamometrycznym do wartości podanej przez producenta modułów zwykle 18-22 Nm. Przekręcenie powoduje odkształcenie ramy, niedokręcenie skutkuje luzami i skrzypieniem pod wiatrem.

Każdy hak musi opierać się na elemencie nośnym konstrukcji dachu, nie na samej blasze. W przypadku dachów z płatwiami stalowymi lub drewnianymi wspornik sięga do nich przez warstwę blachy. Gdy brak dostępu do konstrukcji, haki montuje się wyłącznie w miejsca wzmocnień.

Montaż hakowy paneli fotowoltaicznych krok po kroku

Krok pierwszy: wyznaczenie siatki. Rozstaw haków ustala się na podstawie dwóch parametrów obciążenia śniegiem w strefie klimatycznej i strefy wiatrowej budynku. W praktyce, dla większości Polski, optymalny rozstaw to 1,0-1,2 m wzdłuż profilu blachy i co druga górna fałda w poprzek. Na jeden panel o mocy 450 W przypada zwykle 4-6 haków.

Krok drugi: nawiercanie otworów pilotażowych. Wiertło HSS-Co o średnicy 8-10 mm pracuje na niskich obrotach, by nie przegrzać blachy i nie zniszczyć powłoki ochronnej. Otwór dokładnie odpowiada średnicy trzpienia śruby lub bolca haka zbyt luźny nie uszczelni się podkładką, zbyt ciasny pęknie przy montażu.

Krok trzeci: uszczelnienie. Podkładka EPDM trafia na trzpień elementu mocującego, a jej krawędź pokrywa się dodatkowo warstwą silikonu dekarskiego neutralnego chemicznie. Ten zabieg eliminuje kapilarne podciąganie wody pod uszczelkę, które jest najczęstszą przyczyną powolnych, ale nieuchronnych przecieków.

Krok czwarty: montaż szyny aluminiowej. Szynę mocuje się do haków śrubami imbusowymi M8 lub M10 z podkładką sprężystą. Podkładka sprężysta DIN 6796 utrzymuje stały docisk mimo cykli termicznych aluminium rozszerza się pod wpływem słońca o około 1,1 mm na metr bieżący przy różnicy temperatur 50°C.

Krok piąty: rozmieszczenie klem środkowych i końcowych. Klemy środkowe instaluje się między sąsiednimi panelami w szczelinie 20 mm. Klemy końcowe zamykają skrajne moduły. Pierwszy panel opiera się o klemę końcową zamontowaną na końcu szyny ta zasada zapobiega przesuwaniu się całego rzędu.

Krok szósty: podpięcie elektryczne. Panele łączy się w szereg, dobierając ich liczbę tak, by napięcie sumaryczne mieściło się w zakresie wejściowym inwertera (zwykle 80-600 V DC dla falowników hybrydowych). Przekroczenie napięcia maksymalnego grozi przebiciem i pożarem dlatego pomiar napięcia jałowego zimowego dnia jest obowiązkowy.

Krok siódmy: uziemienie. Każdy panel posiada zacisk uziemiający na ramie, połączony przewodem LgY 6 mm² z szyną wyrównawczą budynku. Brak uziemienia nie chroni przed przepięciami indukowanymi w czasie burzy i może skutkować odmową wypłaty odszkodowania przez ubezpieczyciela.

Najczęstsze błędy przy montażu PV na blasze trapezowej

Wiercenie w dolną fałdę to grzech śmiertelny numer jeden. Dolna fałda zbiera wodę spływającą z całego arkusza, a każdy otwór w tej strefie to zaproszenie dla wilgoci. Za kilka lat w miejscu wiercenia pojawi się rdzawa plama, która będzie rosła z każdym sezonem. Reguła jest prosta: hak trafia wyłącznie w górną fałdę.

Brak uszczelki EPDM stanowi błąd procentujący natychmiast. Nawet najlepiej wykonany otwór bez podkładki zacznie przeciekać przy pierwszej ulewie towarzyszącej silnemu wiatrowi, gdy woda zostaje wtłoczona pod ciśnieniem pod okap.

Za mały rozstaw haków marnuje materiał. Za duży rozstaw grozi ugięciem szyny pod ciężarem śniegu i pękaniem szkła modułów. Dla paneli o wymiarach 1722×1134 mm w strefie śniegowej II optymalny rozstaw haków wzdłuż profilu wynosi 1,2 m.

Mieszanie systemów montażowych różnych producentów to pozorna oszczędność. Szyny kalibrowane pod konkretny profil klemy drugiego producenta pozostawiają luz na ułamki milimetrów. Wibracje wiatrowe skutkują stopniowym luzowaniem się połączeń i skrzypieniem w nocy.

Ignorowanie strefy wiatrowej budynku kończy się zrywaniem modułów. Narożniki dachu i krawędzie kalenicy narażone są na siły ssące o 30-50% większe niż strefa środkowa. W tych miejscach gęstość haków rośnie, a czasem dodaje się dodatkowe klemy zabezpieczające.

Praca na wysokości bez asekuracji to nie błąd to przestępstwo. Upadek z trzech metrów na blachę trapezową kończy się kalectwem lub śmiercią. Szelki, linka asekuracyjna i kotwica to minimum, a nie luksus.

Napięcie DC w panelach nie wyłącza się przełącznikiem. W słoneczny dzień pojedynczy moduł generuje około 40 V DC. Połączenie szeregowe dziesięciu paneli daje 400 V tyle wystarczy do poważnego poparzenia lub zatrzymania akcji serca. Każdy kontakt z zaciskami pod napięciem wymaga izolowanych narzędzi.

Koszty montażu paneli fotowoltaicznych na blasze trapezowej w 2025 roku

Haki trapezowe ze stali nierdzewnej to wydatek rzędu 5-12 zł za sztukę w hurcie. W detalu ceny sięgają 15-25 zł. Na instalację 6 kWp potrzeba średnio 60 haków, co przekłada się na kwotę 300-1500 zł.

Śruby dwugwintowe kosztują 8-18 zł. Ich większy koszt jednostkowy rekompensuje krótszy czas montażu i wyższa szczelność. Łączny koszt dla instalacji 6 kWp oscyluje między 800 a 1800 zł.

Szyny aluminiowe sprzedaje się w odcinkach 2,1-6,2 m. Cena za metr bieżący wynosi 18-35 zł. Typowa instalacja potrzebuje 30-40 mb szyn, co daje 540-1400 zł.

Klemy środkowe i końcowe to koszt 4-9 zł za sztukę. Na 6 kWp potrzeba około 30 sztuk klem środkowych i 4-6 klem końcowych.

Robocizna waha się od 80 do 150 zł za panel w przypadku standardowej instalacji dachowej. Montaż 6 kWp zajmuje ekipie dwóch doświadczonych instalatorów od 6 do 10 godzin. Przy samodzielnym wykonaniu oszczędza się tę kwotę, lecz wymaga to doświadczenia, sprzętu i kwalifikacji SEP.

Kiedy NIE stosować haków trapezowych? Przy dachach z blachy o grubości poniżej 0,5 mm, gdy hak po prostu wyrwie się przy pierwszym silnym wietrze. Klemy zaciskowe nie sprawdzają się na profilach niższych niż T35, gdzie brak wystarczająco szerokiej górnej półki. Śruby dwugwintowe omijają się w przypadku dachów z gwarancją producenta blachy każde przebicie może ją unieważnić.

Dotacje z programu Mój Prąd potrafią pokryć znaczną część inwestycji. W 2025 roku dofinansowanie obejmuje nie tylko same panele, ale często również elementy montażowe i zabezpieczenia. Aktualne warunki warto sprawdzić bezpośrednio w regulaminie programu.

Solidny montaż paneli fotowoltaicznych na dachu z blachy trapezowej zamyka się w dwóch zdaniach: właściwy dobór uchwytów i precyzja wykonania. Reszta to detale, które decydują o trwałości na kolejne 25-30 lat eksploatacji.

Artykuł ma charakter informacyjny. W przypadku instalacji powyżej 6,5 kWp lub na dachach o skomplikowanej geometrii projekt powinien przejrzeć konstruktor z uprawnieniami. Dobór rozstawu haków w strefach wiatrowych I i III wymaga obliczeń zgodnych z Eurokodem 1.

Przed zakupem komponentów warto zmierzyć profil blachy suwmiarką i sfotografować wszystkie górne fałdy. Te dwie czynności zaoszczędzą wielu godzin spędzonych na zwrotach niepasujących haków.

Źródła danych i norm: PN-EN 1991-1-3 (Eurokod 1 oddziaływania na konstrukcje, część 1-3: obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), Warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 2002 r. z późn. zm.), karty katalogowe producentów systemów montażowych (K2 Systems, Schletter, Esdec), regulamin programu Mój Prąd 6.0.
