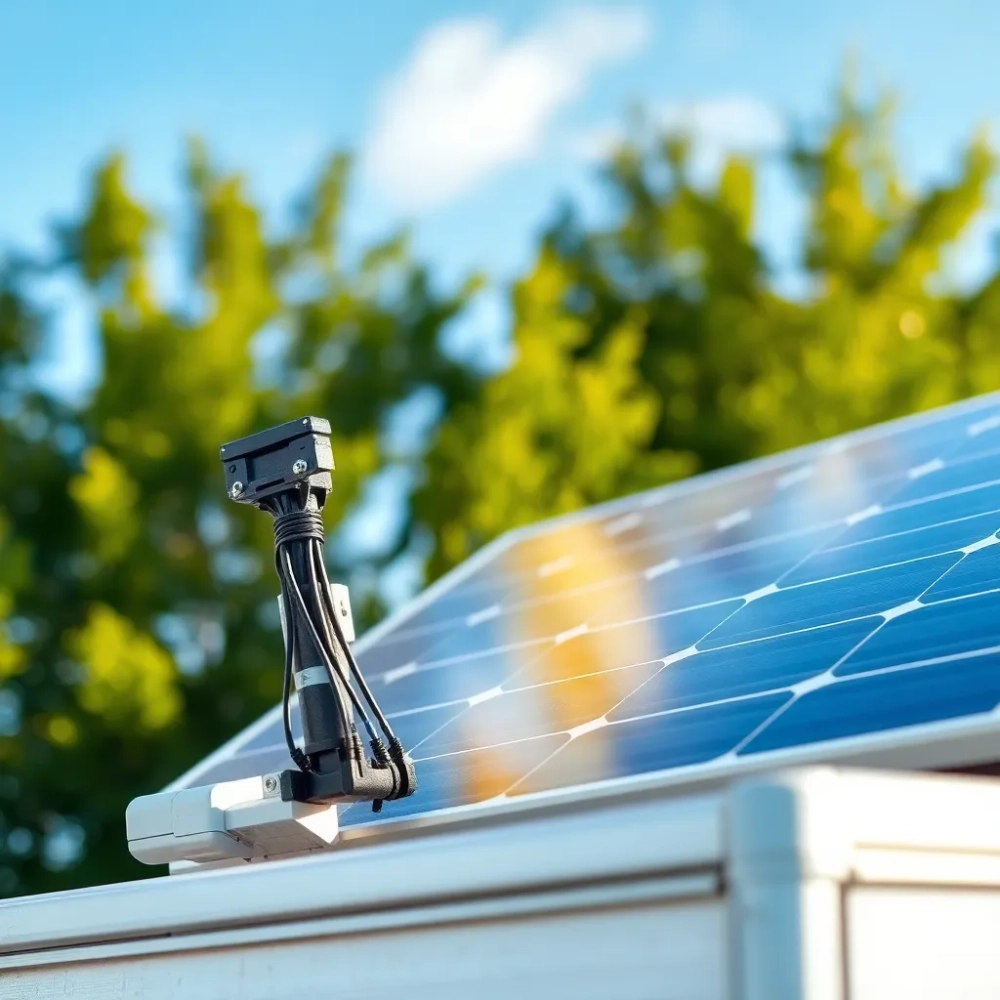

Montaż paneli fotowoltaicznych na busie: kompletny poradnik krok po kroku

Zmęczony ciągłym szukaniem gniazdka na kempingu i wsłuchiwaniem się w wycie agregatu o świcie? Montaż paneli fotowoltaicznych na busie rozwiązuje oba problemy jednym ruchem, ale tylko wtedy, gdy komponenty dobrane do Twojego stylu podróży, a instalacja poprowadzona z głową. Poniżej znajdziesz trasę od audytu energetycznego, przez dobór modułów, aż po pierwsze uruchomienie, taką, którą można wydrukować i wziąć do warsztatu.

• Jak dobrać moc paneli i akumulator do busa?
• Kontroler MPPT czy PWM w instalacji solarnej busa?
• Schemat podłączenia paneli w kamperze krok po kroku
• Najczęstsze błędy przy montażu fotowoltaiki na busie
• Koszty zestawu solarnego do busa w 2024 roku
• Checklista przed uruchomieniem systemu

Jak dobrać moc paneli i akumulator do busa?

Zanim wydasz złotówkę na jakikolwiek moduł, policz, ile energii faktycznie pochłania Twój dzień w trasie. Sprawdź etykiety każdego urządzenia, które zabierasz pod napięcie, zanotuj moc w watach i oszacuj liczbę godzin pracy w ciągu doby.

Wzór jest prosty: Wh/dobę = waty × godziny. Lodówka kompresorowa na 12 V ciągnie średnio 40-60 W i pracuje około 8 godzin dobę w trybie przerywanym, co daje 320-480 Wh. Oświetlenie LED to 25-35 W przez 4 godziny, czyli 100-140 Wh. Ładowarki laptopów, telefonów i aparatów dobiją kolejne 80-120 Wh. Typowy bus bez klimatyzacji zamyka się więc w przedziale 500-900 Wh dziennie.

Do takiego zużycia dobierasz akumulator z zapasem na dwa autonomiczne dni bez słońca. Pojemność użytkowa akumulatora liczona w watogodzinach to Ah × napięcie × 0,8 (współczynnik głębokości rozładowania). Dla litowo-żelazowo-fosforanowego pakietu 200 Ah przy 12 V daje to 1920 Wh, a dla AGM o tej samej pojemności już tylko 960 Wh. Różnica wynika z fizyki ogniw: LiFePO4 toleruje regularne rozładowywanie do 80-90% bez utraty żywotności, natomiast płytom ołowiowym grozi wtedy siarczanowanie i trwała degradacja.

Panele sztywne czy elastyczne na dachu busa?

Moduły monokrystaliczne w aluminiowej ramie oferują sprawność 21-23% i spokojnie znoszą grad oraz gradobicie, o ile mocujesz je na profilach aluminiowych przykręconych do szyny dachowej lub klejonych Sikaflexem 252i. Elastyczne panele cienkowarstwowe ważą 2-4 kg wobec 8-12 kg sztywnego odpowiednika i kładziesz je bezpośrednio na powierzchni dachu, ale sprawność spada do 15-18%, a żywotność zawęża się do 8-12 lat zamiast 25-30.

Elastyczny arkusz sprawdza się na łukowych dachach busów typu VW T5 czy Citroëna Jumpy, gdzie płaski panel wymagałby podkładek dystansowych. W każdym innym przypadku sztywny moduł monokrystaliczny zwraca się wyższą produkcją z każdego metra kwadratowego.

Kiedy nie warto wybierać elastycznego? Gdy planujesz wieloletnie wyjazdy w pełne słońce i liczy się każdy wat z ograniczonej powierzchni dachu. Cienka warstwa traci sprawność szybciej przy wysokich temperaturach, a dach busa potrafi nagrzać się do 65°C, co obniża moc nawet o 12% względem warunków STC (25°C).

Kontroler MPPT czy PWM w instalacji solarnej busa?

Kontroler ładowania to mózg instalacji, który decyduje, ile energii z paneli trafi do akumulatora i pod jakim napięciem. PWM (modulacja szerokości impulsu) działa jak regulator napięcia: ściąga napięcie paneli do poziomu akumulatora i marnuje nadwyżkę w postaci ciepła. MPPT (śledzenie punktu mocy maksymalnej) przetwarza napięcie i prąd osobno, dzięki czemu wyciąga z modułów dodatkowe 20-30% mocy, szczególnie rano, wieczorem i przy zachmurzeniu.

Mechanizm jest czysto fizyczny: ogniwo monokrystaliczne ma punkt maksymalnej mocy (MPP) przy napięciu około 17-18 V dla 12-woltowego akumulatora, a PWM wymusza pracę przy 14,4 V, ucinając cały zysk z krzywej I-V. MPPT robi konwersję DC/DC z 18 V na 14,4 V przy jednoczesnym podniesieniu prądu, dlatego przetwornik o sprawności 96-98% oddaje do akumulatora niemal wszystko, co panel wyprodukował.

PWM ma sens tylko wtedy, gdy napięcie jałowe paneli nie przekracza 18 V, akumulator jest mały (do 100 Ah) i priorytetem jest minimalna cena. W każdym busie z zapotrzebowaniem powyżej 300 Wh dziennie MPPT zwróci się w ciągu dwóch-trzech sezonów wyłącznie z różnicy produkcji.

Przetwornica czysta czy modyfikowana sinusoida?

Silnik kompresora lodówki 12 V pobiera prąd bezpośrednio z akumulatora, ale gdy chcesz podłączyć ekspres kolbowy, suszarkę do włosów czy laptop z ładowarką, potrzebujesz przetwornicy 12 V DC na 230 V AC. Czysta sinusoida (pure sine wave) generuje przebieg identyczny jak sieć domowa, dzięki czemu silniki indukcyjne pracują cicho, a elektronika nie grzeje się w prostowniku. Modyfikowana sinusoida (zmodyfikowany prostokąt) jest tańsza o 40-60%, ale powoduje buczenie transformatorów i szybsze zużycie łożysk w urządzeniach z silnikami szczotkowymi.

Dla busa rekomendowana moc ciągła to 1000-2000 W, co wystarcza na ekspres przenośny (1300 W) i suszarkę na średnim biegu (1200 W). Szczyty rozruchowe sięgające trzykrotności mocy ciągłej obsłuży urządzenie z zapasem 3000 W, które kosztuje 700-1100 zł.

Schemat podłączenia paneli w kamperze krok po kroku

Samodzielny montaż fotowoltaiki w busie zajmuje jeden-dwa dni, jeśli przygotowałeś wcześniej projekt i skompletowałeś narzędzia. Poniższy opis prowadzi od dachu aż po uruchomienie systemu w aplikacji VictronConnect, krok po kroku, z zaznaczeniem miejsc, gdzie jeden błąd oznacza przepaloną instalację.

Krok 1. Rozmieszczenie paneli na dachu. Zaplanuj tak, żeby żaden moduł nie wpadał w cień anteny, klapy wentylacyjnej czy bagażnika rowerowego. Zacienienie nawet jednego ogniwa w szeregu potrafi obniżyć moc całego panela o 50-70% z powodu diod bypass. Zostaw 5-8 cm luzu przy krawędziach dachu, żeby klej Sikaflex 252i mógł utworzyć szczelną spoinę bez narażania szczeliny wentylacyjnej.

Krok 2. Przelotka dachowa. Wywierć otwór 16-20 mm, wsuń przelotkę ABS z uszczelką EPDM i dokręć ją od spodu nakrętką. Miejsce wyjścia kabla zabezpiecz dodatkowo masą dekarską i odrobiną silikonu sanitarnego wokół kołnierza. Brak uszczelnienia oznacza zacieki przy pierwszym deszczu i korozję szkieletu busa w ciągu dwóch sezonów.

Krok 3. Kable solarne i przekroje. Stosuj przewody solarne 4 mm² z podwójną izolacją XLPE, odporne na promieniowanie UV i temperaturę do 90°C. Długość trasy od panelu do kontrolera w busie zwykle nie przekracza 4 m, więc spadek napięcia utrzymuje się poniżej 3%. Przy dłuższych odcinkach (6-8 m) przejdź na 6 mm², bo każdy dodatkowy metr to strata 0,5% mocy.

Krok 4. Kontroler MPPT. Zamontuj regulator w pobliżu akumulatora, w miejscu suchym i wentylowanym. Kabel z dachu podłącz najpierw do wejścia PV, dopiero potem akumulator do wyjścia BAT. Kolejność ma znaczenie, kontroler bez napięcia referencyjnego akumulatora nie rozpocznie pracy i zgłosi błąd w aplikacji.

Krok 5. Akumulator. Skrzynkę z ogniwami LiFePO4 umieść w wentylowanej przegrodzie, najlepiej pod siedzeniem lub w szafce garażowej. Bateria litowo-żelazowo-fosforanowa nie wymaga wydzielania pomieszczenia jak akumulator kwasowy, ale BMS potrzebuje temperatury powyżej 0°C przy ładowaniu, więc zimą ociepl skrzynkę pianką XPS 20 mm.

Krok 6. Przetwornica i rozdzielnia. Połącz inwerter krótkim kablem 16-25 mm² (max 1,5 m) prosto do akumulatora, omijając rozdzielnię 12 V. Na linii dodatniej wstaw bezpiecznik ANL lub klasy T tuż przy biegunie akumulatora, tak aby w razie zwarcia obwód przerwał się w ciągu milisekund.

Krok 7. Konfiguracja VictronConnect. Sparuj kontroler przez Bluetooth, ustaw chemię akumulatora (LiFePO4 z absorpcją 14,2 V i float 13,5 V), dobierz prąd ładowania do 0,5 C pojemności (dla 200 Ah ustaw 100 A). Aplikacja zapisuje dane produkcji przez 30 dni, dzięki czemu wiesz, czy instalacja nadąża z produkcją.

Najczęstsze błędy przy montażu fotowoltaiki na busie

Pierwsza instalacja bywa poligonem błędów, których koszt to od kilkuset złotych za przepalony kabel po kilka tysięcy za zniszczony akumulator. Zebraliśmy osiem najczęstszych wpadek, z którymi spotykamy się w busach po pierwszym sezonie użytkowania.

1. Zbyt cienkie kable akumulatorowe. Przekrój 6 mm² przy przetwornicy 2000 W to gwarancja spadku napięcia o ponad 1 V pod obciążeniem i nagrzewania izolacji do 70°C. Prawo Ohma nie oszukuje, 1 V × 165 A = 165 W ciepła, które w zamkniętej przegrodzie zamieni się w pożar.

2. Brak bezpiecznika na linii PV. Panele produkują prąd nawet przy zachmurzeniu, a zwarcie w kablu solarne to obwód, którego nie wyłączysz wyłącznikiem pokładowym. Bezpiecznik 25 A w gnieździe midget tuż przy kontrolerze odcina zasilanie w krytycznej sytuacji.

3. Montaż paneli w cieniu drzew. Nawet jeden cień z anteny obniża produkcję o 30-60% z powodu wspomnianych diod bypass, które odcinają cały sekcje ogniw. Wybierz trasę biwakową z odsłoniętym niebem lub zamontuj panele na uchwycie odchylanym, żeby ominąć antenę.

4. PWM przy napięciu powyżej 18 V. Moduły 200 W o napięciu jałowym 22 V wpięte w regulator PWM tracą prawie 18% mocy w cieple. Każdy kontroler powyżej 18 Voc musi być MPPT, inaczej dobierasz sprzęt, który nie potrafi wykorzystać tego, co kupiłeś.

5. Brak diody blokującej przy ładowarce alternatorowej. Akumulator silnikowy i pokładowy połączone przekaźnikiem bez diody Schottky'ego pobierają się wzajemnie w nocy, a prąd wsteczny osiąga 2-4 A, co w ciągu tygodnia zabija akumulator rozruchowy.

6. Akumulator AGM zamiast LiFePO4 przy dużym poborze. Użytkownik planujący 1000 Wh dziennie i AGM 200 Ah rozładuje ogniwo poniżej 50% codziennie, co skróci żywotność z 600 do 250 cykli. W perspektywie 5 lat różnica w kosztach akumulatorów wynosi 1200-1800 zł na korzyść litowo-żelazowo-fosforanowego.

7. Brak bezpiecznika przy przetwornicy. Inwerter 2000 W pobiera 165 A z akumulatora, a w razie wewnętrznego zwarcia w module MOSFET-ów prąd rośnie do 400 A w milisekundach. Bezpiecznik klasy T na 200 A to obowiązkowy element, nie opcja.

8. Użycie zwykłych złącz MC4 z marketu. Tanie złącza bez certyfikatu TÜV utleniają się po roku i generują opór przejściowy 5-10 mΩ, co przy 20 A daje dodatkowy 1-2 W ciepła na każdym styku. Kup oryginalne MC4 lub Multi-Contact z atestem IEC 62852, różnica w cenie zwróci się w niezawodności.

Konserwacja instalacji solarnej busa

Panele myjesz razem z resztą karoserii miękką ściereczką i wodą z odrobiną płynu do naczyń, bez środków ściernych, które rysują hartowaną szybę przednią ogniw. Kurz i pyłki zmniejszają produkcję o 4-7%, a w obszarach pustynnych nawet o 12%, więc comiesięczne mycie wydłuża realny uzysk.

Kontrola połączeń raz w roku obejmuje dokręcenie złącz MC4, sprawdzenie szczelności przelotki dachowej i pomiar napięcia jałowego panela w słoneczny dzień (powinno mieścić się w 5% tolerancji od wartości katalogowej). Zimą przy temperaturach poniżej -10°C LiFePO4 wymaga ogrzewania lub trybu storage w kontrolerze, dlatego warto wyposażyć się w czujnik temperatury akumulatora z automatycznym odcięciem ładowania.

Koszty zestawu solarnego do busa w 2024 roku

Kompletny zestaw 200-400 W z akumulatorem LiFePO4 200 Ah i przetwornicą 2000 W zamyka się w przedziale 4500-7500 zł. Sam zestaw paneli z kontrolerem MPPT to 1800-3500 zł, w zależności od marki ogniw i klasy szczelności złącz. Akumulator litowo-żelazowo-fosforanowy 200 Ah kosztuje 2200-3200 zł, a czysta sinusoida 2000 W z bezpiecznikiem klasy T 600-1100 zł.

Gotowe zestawy z okablowaniem i przelotkami dachowymi kosztują 15-25% więcej niż komponenty kupowane osobno, ale oszczędzają czas i eliminują ryzyko zapomnienia o drobnym elemencie typu opaska zaciskowa czy przelotka kablowa. DIY przy wyższych umiejętnościach manualnych pozwala obniżyć budżet o 800-1500 zł, wymaga jednak pewności w pracy z prądem stałym 12-48 V.

Checklista przed uruchomieniem systemu

• Panel zamontowany, bez zacienień, z 5 cm luzu od krawędzi dachu.
• Przelotka dachowa uszczelniona Sikaflexem 252i i masą dekarską.
• Kable solarne 4 mm² (lub 6 mm² przy dłuższej trasie) z oryginalnymi złączami MC4.
• Bezpiecznik 25 A na linii PV, bezpiecznik klasy T 200 A na przetwornicy.
• Kontroler MPPT sparowany z VictronConnect, chemia ustawiona na LiFePO4.
• Akumulator w wentylowanej przegrodzie, czujnik temperatury podłączony.
• Przetwornica czysta sinusoida zamontowana na podkładkach antywibracyjnych.
• Pierwszy test obciążenia 1000 W przez 5 minut bez spadku napięcia poniżej 12,2 V.

Instalacja gotowa, prąd płynie, agregat kurzy się w garażu. Zabierz ze sobą notatnik z pomiarami z pierwszych trzech dni podróży, wtedy zobaczysz, czy dobór mocy był trafny, a dane pozwolą skorygować kąt nachylenia paneli przy kolejnym postoju. Czekamy na Wasze pytania i Wasze doświadczenia z montażu w busach, każdy przypadek uczy czegoś nowego.

Źródła danych i normy: charakterystyki prądowo-napięciowe modułów monokrystalicznych wg PN-EN 61215, wymagania dla instalacji niskonapięciowych DC wg PN-HD 60364-7-712, klasyfikacja bezpieczników wg IEC 60127, wytyczne dla akumulatorów litowo-jonowych w pojazdach rekreacyjnych wg EN 50604-1 oraz katalogi techniczne kontrolerów MPPT i przetwornic referencyjnych producentów z rynku europejskiego (Victron Energy, SmartSolar, EPever). Orientacyjne ceny komponentów pochodzą z ofert polskich dystrybutorów i platform sprzedażowych w okresie październik-listopad 2024.
