Czy wiesz, jak zamontować blachę na rąbek na elewacji? Oto przewodnik

Decydując się na wykończenie elewacji blachą na rąbek stojący, stajesz przed wyborem, który zostanie z tobą przez dekady dosłownie, bo żywotność takiej okładziny sięga pięćdziesięciu lat.Problem polega na tym, że jedna źle dopasowana podkładka lub niedokładnie zagnieciony felc potrafi zniweczyć całą inwestycję i zamienić elegancką fasadę w źródło przecieków oraz kosztownych napraw.Ceny robocizny przy rekordowo niskiej inflacji nie zachęcają do błędów, a dostępne poradniki często pomijają krytyczne szczegóły, które odróżniają profesjonalisty od amatora choćby minimalne nachylenie szwu, które determinuje szczelność całej powierzchni.

• Przygotowanie podłoża i izolacja przed montażem
• Dobór odpowiedniego systemu mocowania
• Krok po kroku: etapy montażu blachy na rąbek
• Najczęstsze błędy i jak im zapobiegać
• Montaż blachy na rąbek na elewacji pytania i odpowiedzi

Przygotowanie podłoża i izolacja przed montażem

Podłoże pod elewację z blachy na rąbek musi spełniać jeden podstawowy warunek: być idealnie równe, suche i nośne.Jeśli montujesz panele na istniejącym murze, sprawdź, czy tynk nie odspaja się w żadnym miejscu nawet niewielkie wybrzuszenie przeniesie się na wykończenie i zwiększy ryzyko naprężeń w połączeniach.Zmiany temperatury sprawiają, że metal rozszerza się i kurczy, a nierówności podłoża potęgują ten ruch, prowadząc do mikropęknięć w masie uszczelniającej.

Standard PN-EN 14782 precyzuje wymagania dotyczące płaskości podłoża dla okładzin metalowych maksymalna odchyłka wynosi 5 mm na każde 2 metry długości.Do wyrównania powierzchni stosuje się najczęściej płyty izolacyjne z twardego polystyrene ekstrudowanego XPS lub wełny mineralnej, które jednocześnie pełnią funkcję termoizolacji.Wybór materiału izolacyjnego zależy od wymagań cieplnych budynku w przypadku obiektów energooszczędnych grubość izolacji sięgać może 200 mm, co wymaga odpowiednio dłuższych łączników mechanicznych.

Na tak przygotowaną warstwę izolacji nakłada się membranę wstępnego krycia, która chroni przed wilgocią zewnętrzną, a jednocześnie umożliwia odprowadzenie ewentualnej kondensacji z wnętrza przegrody.Tę membranę montuje się poziomo, z zakładem minimum 150 mm między kolejnymi pasami, zawsze prowadząc ją od dołu do góry woda opadowa ma wtedy naturalną drogę spływu i nie przedostaje się pod warstwę wykończeniową.Brak tej membrany lub jej nieprawidłowy montaż to najczęstsza przyczyna problemów z wilgocią w systemach elewacji wentylowanych.

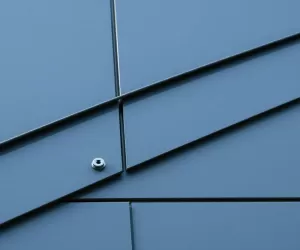

Może Cię zainteresować też ten artykuł Montaż blachy na elewacji

W przypadku budynków wymagających szczeliny wentylacyjnej, co jest standardem przy elewacjach z kamienia czy kompozytów drewnianych, pozostawia się szczelinę o szerokości minimum 40 mm między membraną a panelem.Blacha na rąbek, ze względu na wysoką szczelność połączeń, pozwala na redukcję tej szczeliny do 20 mm, jednak decyzja zależy od projektu architektonicznego i wymagań przepisów localnych.Zwróć uwagę na oznaczenia producentów systemów każdy z nich podaje minimalne odległości między wkrętami, które wynikają z obliczeń statycznych dla danego układu obciążeń.

Przed przystąpieniem do właściwego montażu sprawdź nośność podłoża w miejscach planowanego mocowania profili nośnych.Warstwa izolacji termicznej zmniejsza sztywność całego układu, więc łączniki mechaniczne muszą przenosić obciążenia wiatrowe bezpośrednio na konstrukcję nośną ściany.Zaleca się wykonanie próby wyrwania łącznika profesjonalni wykonawcy używają do tego dynamometrów i dokumentują wyniki w protokole odbiorowym.Prawidłowa siła wyrwania dla systemów elewacyjnych wynosi minimum 0,6 kN na każdy łącznik.

Dobór odpowiedniego systemu mocowania

Wybór systemu mocowania determinuje trwałość całej elewacji i technikę, jaką będziesz zmuszony zastosować podczas instalacji.rysy między różnymi rozwiązaniami są ogromne od prostych profili zatrzaskowych, które można montować bez specjalistycznych narzędzi, po zaawansowane systemy z automatycznym zaginaniem felców, wymagające zarówno maszyn, jak i przeszkolonej ekipy.

Dowiedz się więcej o Montaż łupka na elewacji

Felc stojący, nazywany też rąbkiem stojącym, to najstarsza i najbardziej szczelna metoda łączenia paneli.Powstaje przez zagięcie krawędzi dwóch sąsiednich arkuszy pod kątem 90 stopni, a następnie połączenie ich w szew pionowy.Felc może być wykonany ręcznie przy użyciu szczypiec i wałków, maszynowo przy pomocy ręcznej zaginarki, lub automatycznie przez profesjonalne urządzenia, które zaginać mogą nawet 30 metrów bieżących na godzinę.Ręczne wykonanie felców to rozwiązanie dla niewielkich powierzchni i projektów renowacyjnych przy elewacji o powierzchni przekraczającej 200 m² różnica w kosztach robocizny między metodą ręczną a maszynową staje się brutalnie widoczna.

Kasetony elewacyjne to prefabrykowane moduły, które przyjeżdżają na budowę już z wykończonymi krawędziami i otworami montażowymi.Montaż kasetonów przyspiesza prace nawet trzykrotnie w porównaniu z tradycyjnym felcem, jednak wymaga precyzyjnego przygotowania projektu wykonawczego w CAD każdy kaseton musi być dopasowany do konkretnego fragmentu elewacji, z uwzględnieniem wszystkich otworów okiennych, drzwiowych i wentylacyjnych.Błąd na etapie produkcji prefabrykowanej przenosi się na całą inwestycję, bo poprawki na miejscu są często niemożliwe lub bardzo kosztowne.

Przy doborze blachy zwróć uwagę na grubość i powłokę ochronną to one decydują o żywotności całego systemu.Stal ocynkowana o grubości 0,5 mm to minimum dla elewacji narażonej na silne wiatry i opady.Kątownicy na szwy pionowe wykonuje się ze stali nierdzewnej, co choć podnosi koszt jednostkowy o 15-20 procent, gwarantuje brak korozji w miejscach najbardziej narażonych na działanie wody.Rodzaj powłoki malarskiej ma znaczenie dla odporności na promieniowanie UV poliestrowa sprawdza się w klimacie umiarkowanym, natomiast w pobliżu wybrzeży morskich, gdzie sól powietrzna przyspiesza degradację, rekomenduje się powłoki PVDF lub pural.

Polecamy Montaż płyt PIR na elewacji

System widocznego mocowania zakłada użycie wkrętów samogwintujących ze stali nierdzewnej, które przebijają się przez górną krawędź panelu i mocują do profili nośnych.Wkręty pozostają widoczne, co dla jednych inwestorów stanowi zaletę podkreśla industrialny charakter elewacji dla innych jest wadą.System ukrytego mocowania przenosi łączniki na boki paneli, które zakrywa następny arkusz, co daje efekt jednolitej powierzchni bez widocznych punktów mocowania.Wybór między tymi systemami wpływa na ostateczny koszt i estetykę, ale nie na szczelność oba rozwiązania, prawidłowo wykonane, spełniają normy szczelności PN-EN 14782.

Krok po kroku: etapy montażu blachy na rąbek

Prawidłowy montaż rozpoczyna się od wytyczenia linii bazowych, które wyznaczają pozycję pierwszego rzędu paneli.Najpierw ustala się poziom przy cokole budynku, następnie zaznacza się go na wszystkich narożnikach za pomocą poziomicy laserowej.Linia ta musi być idealnie horyzontalna, bo każde odchylenie przeniesie się na całą wysokość elewacji i skutkować będzie krzywym felcem na połączeniach pionowych.Lepiej poświęcić godzinę na precyzyjne wytyczenie niż zmagać się z korygowaniem błędów na wysokości trzech metrów.

Profile nośne montuje się pionowo, przykręcając je do konstrukcji ściany przez warstwę izolacji.Wyobraź sobie, że pod izolacją kryje się stary mur z pustkami powietrznymi wiertarka natychmiast zasygnalizuje problem brakiem oporu.Należy wtedy zmienić pozycję profilu lub zastosować kotwy chemiczne, które rozprowadzają ładunek klejowy w szczelinach muru i tworzą połączenie zdolne przenieść obciążenia wyrywające.Profile rozmieszcza się w rozstawie 400-600 mm, zależnie od szerokości panela i obciążeń wiatrowych w danej strefie klimatycznej mapy obciążeń wiatrowych znajdziesz w normie PN-EN 1991-1-4.

Panele przycinane są na wymiar z zapasem 10 mm na każdą krawędź, co kompensuje ewentualne nierówności wymiarowe.Blachę tnij wyłącznie nożycami krążkowymi lub obcinarkami elektrycznymi szlifierka kątowa przegrzewa krawędź cięcia i niszczy powłokę cynkową, przyspieszając korozję.Bezpieczna odległość cięcia od krawędzi panela wynosi minimum 3 mm zbyt bliskie cięcie osłabia strukturę metalu i może spowodować rozwarstwienie przy zaginaniu felców.

Montowanie pierwszego rzędu paneli wymaga szczególnej staranności, bo błąd na starcie kaskadowo powiela się w kolejnych rzędach.Panele układa się od lewej strony do prawej, zachowując szczelinę dylatacyjną minimum 3 mm między końcem panela a elementami obudowy otworów.Okładzinę przyciska się do profili nośnych i mocuje wkrętami samogwintującymi w dolnej części każdy wkręt musi być dokładnie przylegający, bez odkształceń podkładki, które z czasem mogą prowadzić do przecieków.Górna krawędź pierwszego rzędu musi być idealnie pozioma, sprawdzaj to co 5 paneli, bo nawet niewielkie odchylenie skumulowane na szerokości elewacji da nieakceptowalny błąd.

Wykonanie felców pionowych to etap, od którego zależy szczelność całego systemu.Krawędź górną panelu zagina się pod kątem 90 stopni do wewnątrz, następnie krawędź dolną następnego panela podnosi się pod kątem 90 stopni na zewnątrz.Oba elementy łączy się, zaginając wspólnie do pozycji pionowej tu kluczowa jest równomierność nacisku na całej długości felcu.Użycie wałka dociskowego o średnicy dopasowanej do kształtu szwu gwarantuje powtarzalność.Po zakończeniu zaginania sprawdź szczelność szwu, przelewając wodę z gumową butelką jeśli woda przedostaje się przez felc, szew wymaga dodatkowego dociśnięcia lub zastosowania masy uszczelniającej na bazie polimerów MS.

Obróbki blacharskie przy otworach okiennych i drzwiowych wymagają indywidualnego podejścia do każdego okna.Na oknach stosuje się nakładki na ościeżnice, które kierują wodę opadową z powierzchni elewacji z dala od szczelin.Większość producentów systemów oferuje prefabrykowane profile obróbkowe, które eliminują konieczność gięcia ich na miejscu są droższe, ale oszczędzają czas i minimalizują ryzyko błędów.Na narożnikach budynku stosuje się osłony z blachy nierdzewnej, które zabezpieczają krawędź ciętą przed korozją i nadają elewacji czytelny, geometryczny rytm.

Najczęstsze błędy i jak im zapobiegać

Bagatelizowanie warunków atmosferycznych podczas montażu to błąd, który ujawnia się miesiące lub lata po zakończeniu prac.Wysoka wilgotność powietrza powyżej 80 procent utrudnia prawidłowe wiązanie mas uszczelniających i przyspiesza korozję stali niezabezpieczonej.Mroźne temperatury poniżej minus pięciu stopni Celsjusza wykluczają stosowanie klejów i uszczelniaczy na bazie rozpuszczalników organicznych zamiast tego schną zbyt wolno i nie uzyskują pełnej przyczepności.Najlepsze warunki do montażu elewacji metalowej to sucha, pochmurna pogoda z temperaturą od pięciu do dwudziestu pięciu stopni Celsjusza.

Niewłaściwy dobór łączników prowadzi do katastrofalnych problemów konstrukcyjnych.Wkręty ocynkowane, nawet te wysokiej jakości, po kilku latach kontaktują się z aluminium felców i wywołują reakcję galwaniczną korozja wżerowa rozwija się w miejscu styku metali, osłabiając połączenie.Rozwiązaniem jest stosowanie łączników ze stali nierdzewnej A2 lub A4, które eliminują ryzyko korozji galwanicznej nawet przy bezpośrednim kontakcie z aluminium.Inwestycja w lepsze łączniki to kilka procent kosztu całego systemu, a gwarancja bezproblemowej eksploatacji przez dekady.

Niedostateczna wentylacja szczeliny powietrznej skutkuje kumulacją wilgoci pod okładziną, co prowadzi do rozwój pleśni i korozji elementów konstrukcyjnych.Minimalny przekrój szczeliny wentylacyjnej musi zapewniać swobodny przepływ powietrza na całej długości elewacji dla budynków wysokich stosuje się kratki wentylacyjne w cokole i attyce, które umożliwiają konwekcję.Po zamknięciu szczeliny wentylacyjnej od dołu konieczne jest jej otwarcie od góry inaczej powietrze nie ma gdzie odpływać i wentylacja zamiera.

Ignorowanie rozszerzalności termicznej metalu powoduje odkształcenia elewacji przy zmianach temperatury.Blacha stalowa wydłuża się o około 0,012 mm na każdy metr bieżący przy wzroście temperatury o jeden stopień na elewacji o długości dwudziestu metrów oznacza to rozszerzenie rzędu 12 mm między zimą a latem.Dylatacje konstrukcyjne muszą uwzględniać ten ruch brak szczeliny dylatacyjnej przy narożnikach lub przy połączeniu z okienną stolarką skutkuje wybrzuszeniami, a nawet rozerwaniem felców.Szczeliny dylatacyjne projektuje się co 6-8 metrów długości elewacji, a ich szerokość dostosowuje do przewidywanych zmian wymiarowych.

Kopiowanie rozwiązań z innych budynków bez uwzględnienia lokalnych warunków to pułapka, w którą łatwo wpaść przy budowie domu jednorodzinnego.Na wsiach i w miastach średniej wielkości ekipy monterskie często stosują ten sam rozstaw profili, co na dużych osiedlach, nie zważając na różnice w obciążeniach wiatrowych czy mikroklimacie.Po kilku latach eksploatacji elewacja zaczyna pracować w sposób nieprzewidziany felce odkształcają się, wkręty luzują się, a cała okładzina traci szczelność.Każdy budynek wymaga indywidualnego projektu wykonawczego, nawet jeśli różni się od sąsiedniego jedynie wysokością lub ekspozycją na wiatry.

Ostatni błąd, który pojawia się zaskakująco często, to zbyt wczesne obciążanie zamontowanej elewacji.Elementy wykończeniowe montowane przed ustabilizowaniem się połączeń na przykład oświetlenie, reklamy czy donice balkonowe wprowadzają dodatkowe obciążenia punktowe, które rozłożona na felcach okładzina przenosi inaczej niż przewidywano projekt.Warto odczekać minimum siedem dni od zakończenia montażu przed instalacją dodatkowych elementów, które wymagają mocowania do powierzchni elewacji.
