Jak połączyć dwie listwy ogrzewania podłogowego – sprawdzony schemat

Łączenie dwóch listew rozdzielacza podłogowego w jedną pętlę hydrauliczną bywa źródłem poważnych kłopotów: zbyt długie obiegi, nierówny przepływ i w konsekwencji zimne strefy przy oknach. Prawidłowe połączenie dwóch listew ogrzewania podłogowego wymaga zrozumienia bilansu hydraulicznego, doboru pompy o odpowiedniej wydajności oraz właściwego zaworu mieszającego. Poniżej konkretne liczby, schemat ideowy oraz praktyczne wskazówki oparte na normie PN-EN 1264 i codziennej pracy przy setkach metrów kwadratowych podłogówki w domach jednorodzinnych.

• Rozmieszczenie instalacji mieszanej i konsekwencje dla listew rozdzielacza
• Dobór zaworu trójdrogowego i pompy do dwóch obiegów podłogówki
• Temperatura zasilania i krzywa grzewcza przy dwóch listwach
• Schemat ideowy połączenia dwóch listew rozdzielacza
• Systemy sterowania instalacją mieszaną
• Harmonogramy i scenariusze pracy
• Najczęstsze błędy przy łączeniu listew ogrzewania podłogowego
• Adaptacja instalacji mieszanej w istniejącym budynku
• Konserwacja i przegląd przed sezonem grzewczym
• Najczęściej zadawane pytania
• Checklist przed uruchomieniem instalacji mieszanej

Rozmieszczenie instalacji mieszanej i konsekwencje dla listew rozdzielacza

Decyzja o lokalizacji podłogówki i grzejników przesądza o tym, czy dwie listwy rozdzielacza obsłużą cały parter, czy tylko wybrane strefy. Najpopularniejszy wariant zakłada ogrzewanie podłogowe w strefie dziennej (salon, kuchnia, jadalnia), a grzejniki na piętrze w sypialniach. Rzadziej spotyka się rozwiązanie, gdzie podłogówka pojawia się w każdym pomieszczeniu, a grzejniki jedynie pod dużymi przeszkleniami.

Przy wariancie B często pojawia się pokusa, by połączyć dwie listwy szeregowo. To rozwiązanie dopuszczalne wyłącznie wtedy, gdy łączna długość rur w jednej pętli nie przekracza 100-120 m, a średnica wewnętrzna wynosi 16 mm. Dłuższa pętla oznacza spadek ciśnienia powyżej 20 kPa, a wtedy standardowa pompa o wydajności 25-60 przestaje radzić sobie z równomiernym rozprowadzeniem czynnika.

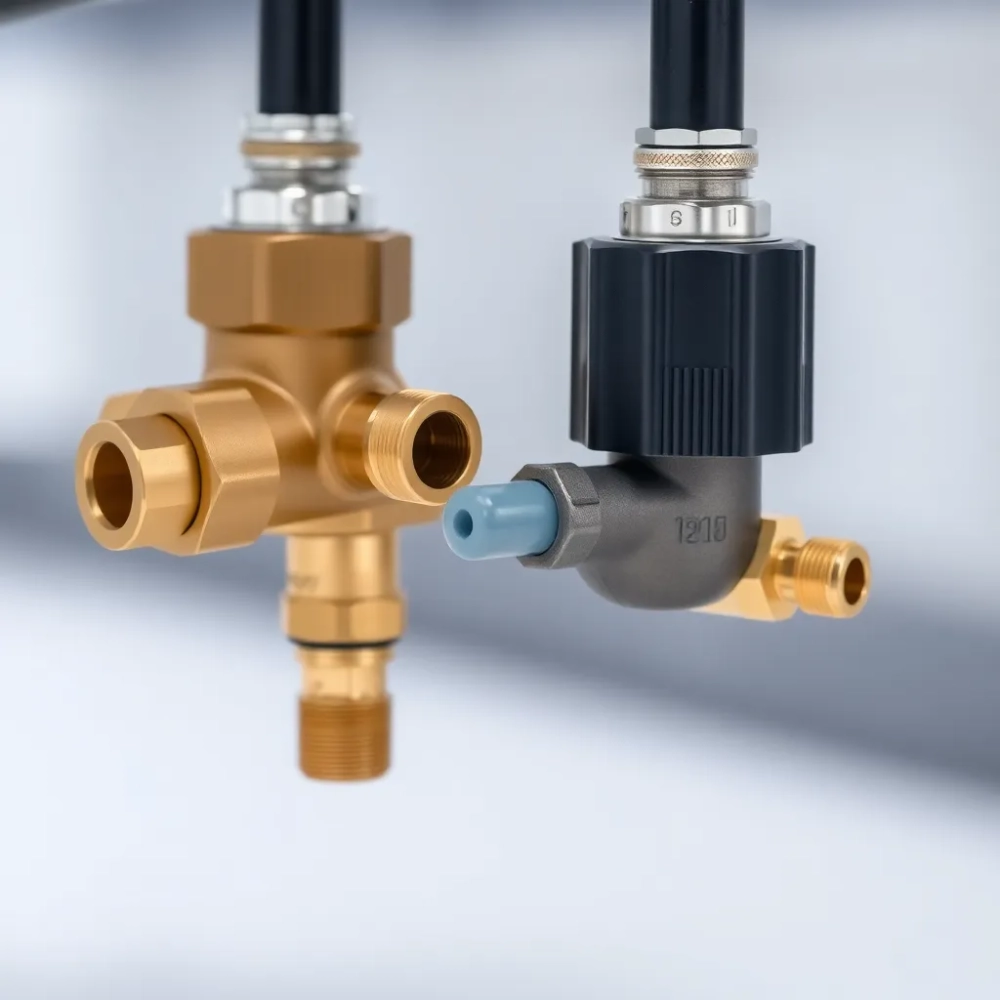

Dobór zaworu trójdrogowego i pompy do dwóch obiegów podłogówki

Zawór trójdrogowy mieszający to serce instalacji łączącej źródło ciepła o wyższej temperaturze zasilania (kocioł 55-75°C, pompa ciepła 35-55°C) z obiegiem podłogowym wymagającym 35-45°C. Jego zadaniem jest obniżenie temperatury wody kierowanej do rozdzielacza poprzez zmieszanie gorącego strumienia z chłodniejszym powrotem z pętli podłogowej.

Dobór zaworu zaczyna się od obliczenia współczynnika KV, czyli przepływu przy spadku ciśnienia 1 bar. Dla typowej listwy o mocy 6 kW i temperaturze zasilania 40°C przy ΔT 5 K wzór daje wartość około 1,0 m³/h. Zawór trójdrogowy o KV 2,5-4,0 m³/h pokrywa większość domowych instalacji. Przy KV poniżej 1,6 m³/h wzrasta ryzyko szumów i kawitacji, co w praktyce montażowej objawia się charakterystycznym szumem przy szybkim zamykaniu siłownika.

Uwaga: Nigdy nie łącz dwóch listew ogrzewania podłogowego bez zaworu mieszającego, gdy źródło ciepła pracuje w zakresie 60-75°C. Woda o temperaturze powyżej 50°C w podłodzy powoduje pękanie wylewki, migrację plastyfikatorów z PVC i trwałe uszkodzenie wykończenia.

Pompa obiegowa drugiego obiegu powinna zapewniać wydajność pozwalającą utrzymać nominalny przepływ przy sumarycznym oporze hydraulicznym wszystkich pętli. Praktyczna zasada mówi: 1 m³/h na każde 5 kW mocy przy ΔT 5 K. Dla instalacji o mocy 8 kW na jedną listwę wystarczy pompa o indeksie energooszczędności EEI ≤ 0,20 i wydajności 1,6 m³/h przy podnoszeniu 4 m słupa wody. Przewymiarowanie pompy prowadzi do szumów w rurach i szybszego zużycia łożysk.

Temperatura zasilania i krzywa grzewcza przy dwóch listwach

Krzywa grzewcza to algorytm sterujący temperaturą wody na zasilaniu w funkcji temperatury zewnętrznej. Jej właściwy dobór decyduje o stabilności komfortu cieplnego przy minimalnym zużyciu energii. W instalacjach mieszanych krzywa musi uwzględniać dwa różne wymagania: podłogówkę wymagającą niskiej temperatury zasilania oraz grzejniki pracujące efektywnie przy wyższych parametrach.

Krzywa grzewcza dla podłogówki ma zazwyczaj nachylenie 0,6-1,0, podczas gdy dla grzejników 1,3-1,8. W instalacji mieszanej wartość pośrednia 1,1-1,3 bywa kompromisem, ale optymalnie rozdziela się ją na dwa niezależne obiegi regulacyjne. Zawór trójdrogowy z siłownikiem sterowanym regulatorem pogodowym zapewnia, że do listwy zawsze trafia woda o temperaturze zgodnej z zapotrzebowaniem najzimniejszego pomieszczenia.

Obniżenie temperatury o 1°C w czasie nieobecności domowników zmniejsza zużycie energii o około 6%. W praktyce oznacza to, że urlop z ustawieniem -3°C na sterowniku przynosi roczną oszczędność rzędu 600-900 kWh w domu 150 m². Nie warto jednak schodzić poniżej 15°C, gdyż ryzyko kondensacji na wewnętrznych ścianach i degradacji tynków rośnie nieproporcjonalnie do korzyści.

Schemat ideowy połączenia dwóch listew rozdzielacza

Połączenie dwóch listew ogrzewania podłogowego wymaga świadomego wyboru między układem równoległym a szeregowo-równoległym. Układ równoległy (Tichelmann) zapewnia identyczny spadek ciśnienia w każdej pętli niezależnie od jej długości. Układ szeregowy jest prostszy hydraulicznie, ale wymaga precyzyjnego zrównoważenia zaworami regulacyjnymi.

Źródło ciepła (kocioł/pompa ciepła)
            │
   ┌────────┴────────┐
   │                 │
Zawór           Obieg
trójdrożny      grzejnikowy
   │                 │
   ├─ Listwa 1 ──────┤
   │  (pętle 1-5)    │
   │                 │
   └─ Listwa 2 ──────┘
      (pętle 6-10)

Powrót ──────────────────┘

W schemacie Tichelmann najdłuższa pętla podłączona jest do pierwszego przyłącza rozdzielacza, najkrótsza do ostatniego. Dzięki temu suma oporów (długość rury + opory miejscowe) jest taka sama dla wszystkich obiegów, a przepływ rozkłada się proporcjonalnie do mocy grzewczej każdej pętli. W praktyce montażowej różnica temperatury między zasilaniem a powrotem na każdej pętli wynosi wtedy stabilne 5-7 K, niezależnie od jej długości.

Łączenie dwóch listew szeregowo (jedna za drugą) dopuszczalne jest wyłącznie w instalacjach o łącznej długości rur poniżej 200 m na obieg. Przy większych powierzchniach spadek ciśnienia przekracza 30 kPa, a standardowe pompy 25-40 nie są w stanie zapewnić wymaganego przepływu. Sygnałem ostrzegawczym jest szum w rurach przy pełnym otwarciu zaworów termostatycznych oraz temperatura powrotu niższa o więcej niż 3 K od obliczeniowej.

Systemy sterowania instalacją mieszaną

Sterowanie ogrzewaniem podłogowym i grzejnikowym jednocześnie opiera się na trzech elementach: regulatorach pokojowych, siłownikach termoelektrycznych na rozdzielaczu oraz głowicach termostatycznych na grzejnikach. Komunikacja między nimi może być przewodowa (0-10 V, magistrala BUS) lub bezprzewodowa (ZigBee, Wi-Fi, Thread).

Wskazówka: Przy dwóch listwach ogrzewania podłogowego kluczowy jest algorytm równoważenia obiegów. Nowoczesne sterowniki automatycznie obliczają czas otwarcia siłowników na podstawie różnicy temperatury między zasilaniem a powrotem. Taka adaptacyjna regulacja eliminuje konieczność ręcznego ustawiania przepływomierzy przy pierwszym uruchomieniu.

Systemy ZigBee wymagają bramki, ale zużywają mniej energii i tworzą sieci mesh, w których każde urządzenie wzmacnia sygnał pozostałych. Przy dziesięciu termostatach i dziesięciu siłownikach topologia mesh zapewnia niezawodność transmisji nawet przy grubej ścianie między kondygnacjami. Systemy Wi-Fi upraszczają konfigurację, lecz przy braku routera awaryjnego tracą łączność równocześnie z resztą domu.

Harmonogramy i scenariusze pracy

Harmonogramy tygodniowe pozwalają zsynchronizować ogrzewanie z rytmem życia domowników. Poranny scenariusz podnosi temperaturę podłogi o 2°C na 60 minut przed wstaniem, co skraca czas nagrzewania łazienki. Dzienny obniża parametry podczas nieobecności, nocny utrzymuje 18°C w sypialniach do 6:00 rano, weekendowy przesuwa wszystkie strefy o 2 godziny.

Scenariusz urlopowy obniża temperaturę o 3-4°C i wyłącza strefy czasowe. Detekcja otwartego okna (czujnik kontaktowy lub spadek wilgotności poniżej 40%) automatycznie zamyka siłowniki na 15 minut, zapobiegając wychłodzeniu pomieszczenia. Po zamknięciu okna system przywraca nastawy bez konieczności ręcznej interwencji.

Strefy czasowe per pomieszczenie wymagają indywidualnego adresowania każdego siłownika. Przy dwóch listwach po dziesięć obiegów daje to dwadzieścia niezależnych kanałów regulacyjnych, z których każdy może mieć własny harmonogram. Taka granularność pozwala utrzymać 22°C w łazience o 6:00 rano, 20°C w salonie przez cały dzień i 18°C w nieużywanym gabinecie.

Najczęstsze błędy przy łączeniu listew ogrzewania podłogowego

Za wysoka temperatura zasilania podłogówki to grzech pierworodny instalacji mieszanych. Wielu wykonawców podłącza listwę bezpośrednio do źródła ciepła, zapominając o zaworze mieszającym. Efektem jest temperatura podłogi przekraczająca 35°C, pękanie wylewki anhydrytowej i emisja lotnych związków z PCV. Norma PN-EN 1264-4 ogranicza temperaturę powierzchni podłogi do 29°C w strefach stałego pobytu i 33°C w łazienkach.

Brak zaworu mieszającego oznacza brak możliwości precyzyjnej regulacji temperatury. Zawór trójdrogowy kosztuje 400-900 PLN i zajmuje pół metra rury, a jego brak uniemożliwia późniejsze podłączenie pompy ciepła lub rekuperacji. To inwestycja zwracająca się przy pierwszej modernizacji.

Jeden termostat na cały parter prowadzi do przegrzewania pomieszczeń nasłonecznionych i niedogrzewania zacienionych. Różnica temperatury między pokojem od strony południowej a północną może sięgać 4-5°C. Minimum to trzy termostaty: salon, kuchnia, sypialnia na parterze lub gabinet. Przy otwartym planie dwa termostaty z różnymi strefami czasowymi dają zaskakująco dobry komfort.

Grzejniki za ciężkimi zasłonami lub meblami tracą nawet 40% mocy grzewczej. Cyrkulacja powietrza w pomieszczeniu zostaje zaburzona, a temperatura odczuwalna spada mimo prawidłowej temperatury zasilania. Dotyczy to szczególnie grzejników pod oknami, gdzie zasłony sięgające podłogi blokują naturalny ruch konwekcyjny w górę.

Adaptacja instalacji mieszanej w istniejącym budynku

Modernizacja domu z samymi grzejnikami do wersji mieszanej wymaga oceny stanu istniejącej instalacji. Ciśnienie robocze 1,5-2,0 bar, brak inkrustacji w rurach stalowych i wystarczająca wydajność kotła to warunki wstępne. Podłogówka dodana do 30-letniej instalacji wymaga zazwyczaj wymiany pompy obiegowej na model o wyższym podnoszeniu oraz montażu zaworu mieszającego.

WT 2021 nakłada wymóg maksymalnego zużycia energii pierwotnej EP ≤ 70 kWh/(m²·rok) dla nowych budynków. W modernizowanych domach podłogówka obniża EP o 15-20% dzięki niższej temperaturze zasilania i współpracy z pompą ciepła. Same grzejniki przy kotle gazowym nie są w stanie osiągnąć tych parametrów bez znacznego docieplenia przegród.

Przebieg prac modernizacyjnych: najpierw inwentaryzacja istniejącej instalacji i obliczenie zapotrzebowania na ciepło, potem projekt nowych obiegów podłogowych, następnie montaż rozdzielacza z zaworem mieszającym i uruchomienie z próbą ciśnieniową. Etap ten trwa 5-10 dni roboczych w zależności od powierzchni.

Konserwacja i przegląd przed sezonem grzewczym

Coroczny przegląd instalacji mieszanej obejmuje kontrolę ciśnienia w naczyniu wzbiorczym, odpowietrzenie rozdzielacza, sprawdzenie nastaw zaworów regulacyjnych oraz test siłowników termoelektrycznych. Ciśnienie w instalacji powinno wynosić 1,2-1,8 bar w stanie zimnym i 1,8-2,2 bar w stanie grzania. Spadek poniżej 1,0 bar wskazuje na nieszczelność wymagającą natychmiastowej lokalizacji.

Odpowietrzanie rozdzielacza wykonuje się przy wyłączonej pompie i otwartych zaworach odpowietrzających. Pierwsze pęcherzyki powietrza powinny pojawić się w ciągu 30 sekund. Jeśli tak się nie dzieje, odpowietrznik jest zapchany i wymaga czyszczenia lub wymiany. Powietrze w układzie objawia się szumem w rurach i nierównomiernym nagrzewaniem poszczególnych pętli.

Wskazówka: Przed każdym sezonem grzewczym warto uruchomić instalację na 2-3 godziny z temperaturą zasilania 50°C. Taki test wykrywa nieszczelności, które w normalnych warunkach nie dają o sobie znać. Jednocześnie sprawdza się pracę siłowników, pomp i automatyki pogodowej.

Najczęściej zadawane pytania

Czy dwie listwy ogrzewania podłogowego mogą pracować na jednym zaworze trójdrogowym?

Tak, pod warunkiem że sumaryczny przepływ nie przekracza wydajności zaworu. Dla dwóch listew o łącznej mocy 12 kW przy ΔT 5 K wymagany przepływ wynosi około 2,0 m³/h. Zawór o KV 4,0 m³/h zapewnia wtedy margines 100% względem nominalnego punktu pracy. Przy trzech i więcej listwach lepiej zastosować osobne zawory dla każdej pary, aby uniknąć problemów z regulacją przy częściowym obciążeniu.

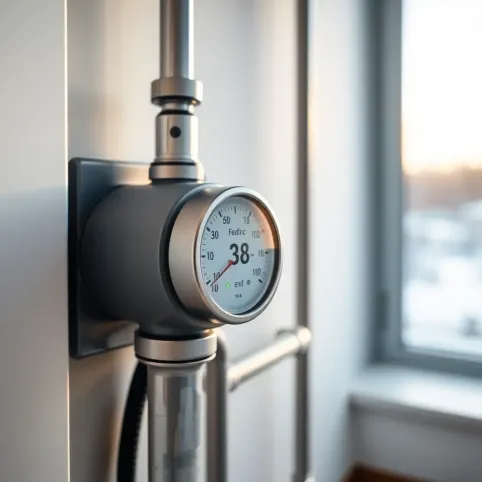

Jaka temperatura zasilania jest bezpieczna dla podłogówki?

Maksymalna temperatura wody na zasilaniu rozdzielacza nie powinna przekraczać 45°C dla wylewek anhydrytowych i 50°C dla wylewek cementowych. Różnica wynika z szybkości przewodzenia ciepła i dopuszczalnych naprężeń termicznych. Norma PN-EN 1264-2 precyzuje, że temperatura powierzchni podłogi w strefach stałego pobytu nie może przekraczać 29°C, a w łazienkach 33°C.

Czy można łączyć dwie listwy ogrzewania podłogowego bez pompy?

Grawitacyjny obieg wody w podłogówce jest fizycznie niemożliwy. Opory hydrauliczne rur PE-Xa o średnicy 16 mm przy przepływie 2 l/min wynoszą około 150-250 Pa/m, a sumarycznie dla pętli 80 m sięgają 15-20 kPa. Grawitacja nie jest w stanie pokonać takiego oporu. Pompa obiegowa o podnoszeniu minimum 2 m słupa wody to absolutne minimum.

Jak dobrać średnicę rury przy dwóch listwach?

Rura PE-Xa 16×2 mm sprawdza się przy pętlach do 80 m i mocy 1,2 kW na obieg. Rura 17×2 mm wydłuża dopuszczalną pętlę do 100 m i podnosi moc do 1,5 kW. Przy pętlach powyżej 100 m konieczna jest rura 20×2 mm, ale wymaga ona większych promieni gięcia (minimum 5× średnica zewnętrzna) i utrudnia układanie w ciasnych strefach przy ścianach.

Ile obiegów można podłączyć do jednej listwy?

Standardowe listwy mają od 2 do 12 przyłączy. Każde przyłącze obsługuje jeden obieg o długości do 100-120 m. Przy domu 150 m² z podłogówką na całym parterze potrzeba zazwyczaj 8-10 obiegów, czyli dwóch listew po 5 obiegów każda. Rozdzielenie na dwie listwy upraszcza hydraulikę i pozwala na niezależne strefowanie czasowe.

Czy warto stosować detekcję otwartego okna?

Detekcja otwartego okna zmniejsza straty energii o 5-10% w domach, gdzie wentylacja odbywa się przez uchylone okna zamiast rekuperacji. Koszt czujnika kontaktowego ZigBee to 60-120 PLN, a jego montaż trwa 10 minut. Zwrot inwestycji następuje w pierwszym sezonie grzewczym przy domu z wentylacją grawitacyjną.

Checklist przed uruchomieniem instalacji mieszanej

• Sprawdzenie szczelności instalacji próbą ciśnieniową 4 bar przez 60 minut
• Ustawienie ciśnienia w naczyniu wzbiorczym zgodnie z wysokością budynku (0,2 bar na każde 10 m)
• Wstępne ustawienie przepływomierzy na każdym obiegu zgodnie z projektem
• Kalibracja zaworu trójdrogowego na podstawie temperatury zewnętrznej
• Test siłowników termoelektrycznych: pełne otwarcie i zamknięcie każdego obiegu
• Programowanie harmonogramów dziennych, nocnych i weekendowych
• Weryfikacja temperatury powrotu na każdej pętli (różnica do 2 K dopuszczalna)
• Zapis ustawień w protokole uruchomienia z podpisem instalatora

Uwaga: Pierwsze uruchomienie instalacji podłogowej wymaga wygrzewania wylewki przez minimum 21 dni przy stopniowym zwiększaniu temperatury o 5°C dziennie. Rozpoczęcie eksploatacji przed zakończeniem procesu wiązania cementu lub anhydrytu prowadzi do mikropęknięć i trwałego uszkodzenia warstwy wierzchniej.

Łączenie dwóch listew ogrzewania podłogowego nie musi być ryzykowne, gdy zrozumiesz bilans hydrauliczny i dobierzesz zawór trójdrogowy o właściwym KV. Konkretne liczby, norma PN-EN 1264 oraz regularna konserwacja dają stabilny komfort przez dwie dekady eksploatacji bez kosztownych awarii. Warto poświęcić weekend na zapoznanie się z dokumentacją techniczną rozdzielacza i sterownika, zanim pojawi się pierwszy mróz, bo wtedy każda godzina opóźnienia kosztuje realne pieniądze.
