Jaki kabel ziemny do fotowoltaiki? Sprawdź, zanim zakopiesz pieniądze

Zbyt cienki kabel w instalacji fotowoltaicznej to cicha strata od 5 do 10 procent rocznych uzysków przy typowej dachowej instalacji 10 kW oznacza to od 400 do 800 zł rocznie, które dosłownie grzeją ziemię zamiast Twojego budżetu. Dobór przewodu to jedyna decyzja w całej inwestycji, której nie da się łatwo cofnąć: raz zasypany kabel ziemny zostaje w gruncie na 25-30 lat, a jego wymiana oznacza rozkopanie działki. Poniżej znajdziesz konkretne wskazówki oparte na normie PN-EN 50618, aktualnych kartach katalogowych i danych z realnych montaży bez lania wody i bez owijania w bawełnę.

• Rodzaje kabli do fotowoltaiki DC, AC i trasy ziemnej
• Przekrój kabla solarnego wzór, tabela i kalkulator dla 3-20 kW
• Kabel miedziany czy aluminiowy do fotowoltaiki? Koszty i zastosowanie
• Izolacja kabla solarnego norma PN-EN 50618 i materiały
• Montaż kabla w ziemi bez błędów 7 pułapek, które kosztują gwarancję
• Kosztorys kabli do instalacji 10 kW w 2026 roku
• Checklist przed zakupem kabla do fotowoltaiki

Rodzaje kabli do fotowoltaiki DC, AC i trasy ziemnej

W każdej instalacji PV pracują trzy zupełnie różne obwody: stringi paneli (prąd stały DC), odcinek od inwertera do rozdzielnicy (przemienny AC) oraz kabel prowadzony w ziemi do skrzynki przyłączeniowej lub do domu. Każdy z nich rządzi się innymi regułami, bo płynie w nim inny prąd i pracuje pod innym napięciem. Pomylenie tych trzech ścieżek to najczęstszy błąd projektantów-amatorów.

Po stronie DC między panelami a falownikiem królują dwa typy: starszy PV1-F oraz nowszy H1Z2Z2-K, oba z izolacją przeznaczoną do pracy na zewnątrz przez dekady. H1Z2Z2-K wygrywa, bo jego podwójna izolacja z usieciowanego poliolefinu wytrzymuje 90°C pracy ciągłej i ma certyfikat TÜV na 25 lat ekspozycji UV. PV1-F, choć wciąż legalny, z czasem twardnieje na słońcu i traci elastyczność przy ujemnych temperaturach.

Po stronie AC od inwertera do rozdzielnicy stosuje się klasyczne kable energetyczne: YKY (kopalski, pancerny, do układania w ziemi) lub N2XH (bezhalogenowy, wymagany w budynkach użyteczności publicznej). YKY 5×4 mm² to absolutne minimum dla jednofazowego falownika 10 kW, a 5×6 mm² bezpieczny standard przy trasach dłuższych niż 15 m.

Trasa ziemna to osobna kategoria, bo kabel leży w wilgotnej, często kwaśnej glebie, otoczony kamieniami i korzeniami. Tutaj kable solarne H1Z2Z2-K bez dodatkowej osłony nie wystarczą trzeba je prowadzić w rurze ochronnej DVK 75 lub bezpośrednio użyć kabla YKY, który ma powłokę odporną na ściskanie i chemię gruntową. Na działkach z bliskim poziomem wód gruntowych jedynym rozsądnym wyborem pozostaje YKY w rurze, bo H1Z2Z2-K sam w sobie nie jest konstrukcyjnie przystosowany do mechanicznych obciążeń gruntu.

Kluczowa zasada: nie oszczędzaj na kablu w ziemi. Jego wymiana to rozkopanie ogrodu, rozebranie kostki brukowej albo zrywanie trawnika koszt robocizny wielokrotnie przewyższa różnicę między najtańszym a solidnym przewodem.

Przekrój kabla solarnego wzór, tabela i kalkulator dla 3-20 kW

Dobór przekroju to czysta matematyka oparta na dwóch granicach: dopuszczalnym spadku napięcia (maksymalnie 1-1,5% dla obwodów DC) oraz prądzie obciążenia, który kabel musi przenieść bez przegrzania. Wzór na spadek napięcia wygląda tak: ΔU = (2 × L × I × ρ) / (q × U), gdzie L to długość trasy w metrach, I prąd w amperach, ρ rezystywność miedzi (0,0172 Ω·mm²/m), q przekrój w mm², a U napięcie robocze w woltach.

Dla typowej instalacji 10 kW z inwerterem o napięciu nominalnym 400 V DC i prądzie stringu 12,5 A kabel 6 mm² na trasie 25 m daje spadek ΔU = (2 × 25 × 12,5 × 0,0172) / (6 × 400) = 0,45 V, czyli 0,11% wartość praktycznie pomijalna. Gdybyśmy jednak ten sam obwód poprowadzili 100 m kablem 4 mm², spadek urósłby do 4,3%, co już oznacza wyraźną stratę mocy i grzanie się izolacji. Wniosek jest prosty: skracaj trasy, a gdy nie możesz zwiększaj przekrój.

W obwodzie AC zasada jest łagodniejsza, bo napięcie 230 V toleruje spadki do 3% bez zauważalnego wpływu na pracę urządzeń. Dla inwertera 10 kW (prąd 43 A) kabel YKY 5×6 mm² na 20 m daje spadek 1,1% w sam raz. Na trasie 40 m ten sam kabel pokaże 2,2%, a na 60 m niemal 3,3% i wtedy trzeba przeskoczyć na 5×10 mm².

Kabel miedziany czy aluminiowy do fotowoltaiki? Koszty i zastosowanie

Miedź i aluminium mają tę samą funkcję, ale zupełnie inne charaktery. Miedź przewodzi prąd o 60% lepiej przy tym samym przekroju, jest ciągliwa, odporna na korozję i wybacza niedoskonały montaż złączek. Aluminium jest trzykrotnie lżejsze i niemal dwukrotnie tańsze, ale ma wyższy współczynnik rozszerzalności cieplnej i pokrywa się warstwą tlenku, która gorzej przewodzi prąd, jeśli złączka nie jest do tego przystosowana.

Po stronie DC aluminium praktycznie się nie stosuje panele mają fabryczne wyprowadzenia miedziane, a łączenie ich z aluminium w stringach to proszenie się o problemy z utlenianiem i grzaniem złączek MC4. DC zawsze = miedź, kropka.

Po stronie AC sytuacja wygląda inaczej, szczególnie przy dłuższych trasach ziemnych. YKY 5×10 mm² miedziany kosztuje 18-24 zł/mb, a jego aluminiowy odpowiednik (np. YAKY 4×35 mm²) 11-15 zł/mb. Na trasie 60 m oszczędność sięga 500-700 zł, a waga spada o 60%, co ułatwia transport i układanie w wykopie. Kluczowy warunek: złączki muszą być aluminiowo-miedziane (bimetaliczne) z pastą stykową, a montaż wykonany kluczem dynamometrycznym z momentem podanym przez producenta.

Izolacja kabla solarnego norma PN-EN 50618 i materiały

Norma PN-EN 50618 to europejski standard dedykowany kabli solarnym jeśli Twój kabel jej nie spełnia, nie powinien trafiać do instalacji PV. Dokument wymaga m.in. podwójnej izolacji, odporności na ozon, promieniowanie UV, amoniak i temperaturę pracy do 90°C ciągłej oraz 120°C przy przeciążeniu. Certyfikat TÜV Rheinland lub TÜV Süd to potwierdzenie, że kabel przeszedł testy starzenia przez 25 lat w warunkach symulujących słońce Sahary i mróz Skandynawii.

XLPE to dziś standard w dobrych kablach solarnych jego usieciowana struktura molekularna opiera się degradacji termicznej znacznie lepiej niż termoplasty. TPE dominuje w kablach elastycznych, łatwych do prowadzenia w ciasnych przepustach dachowych, ale jest nieco droższy. LSZH rezerwuj do wnętrz budynków, gdzie w razie pożaru nie może wydzielać toksycznych halogenów; na zewnątrz jego wyższa cena nie ma uzasadnienia.

Sprawdź też klasę reakcji na ogień kable oznaczone symbolem Eca nadają się do standardowych instalacji, ale Dca lub Cca są wymagane w budynkach wielorodzinnych i obiektach użyteczności publicznej. W domu jednorodzinnym Eca w zupełności wystarcza.

Montaż kabla w ziemi bez błędów 7 pułapek, które kosztują gwarancję

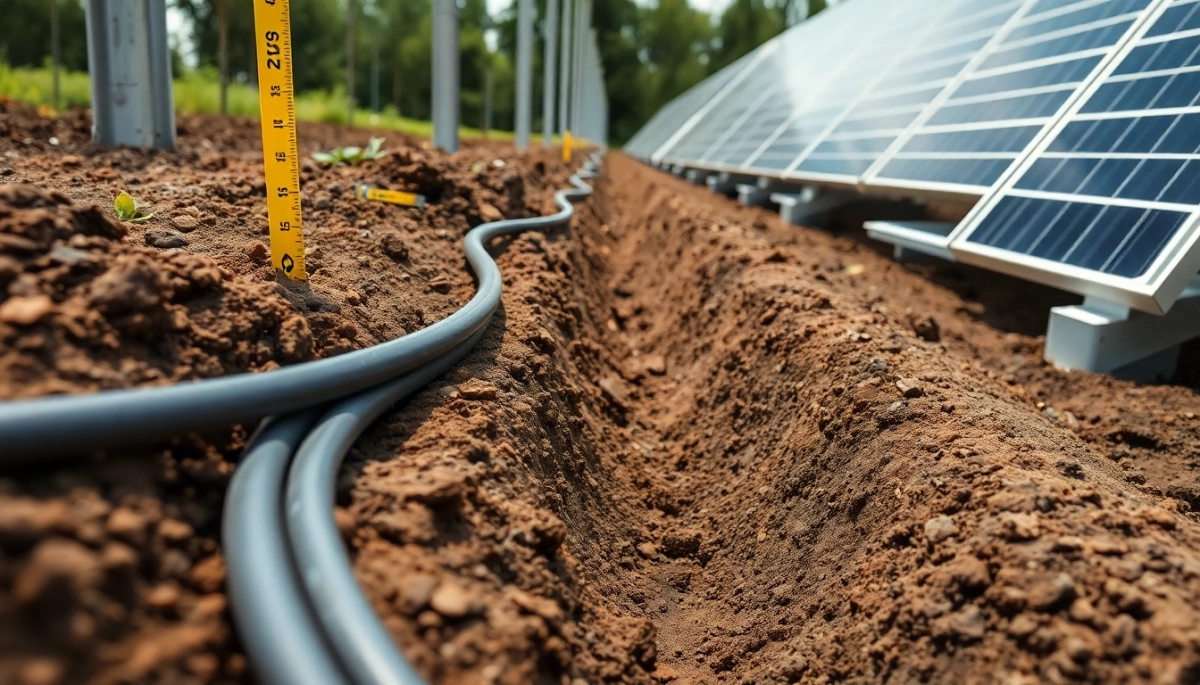

Kabel ułożony w ziemi musi przetrwać ćwierć wieku w środowisku pełnym wody, kamieni, gryzoni i mrozu. Norma PN-E-05125 zaleca minimalną głębokość 60 cm dla kabli energetycznych w terenie niezabudowanym i 80 cm pod jezdniami, a kabel powinien leżeć na 10-centymetrowej warstwie piasku, przykryty folią ostrzegawczą w kolorze niebieskim (dla instalacji PV) i zasypany gruntem bez gruzu.

Siedem najczęstszych błędów przy układaniu kabla ziemnego

• Brak rury ochronnej kabel H1Z2Z2-K bezpośrednio w ziemi to ryzyko uszkodzenia mechanicznego przy późniejszych pracach ogrodowych; rura DVK 75 lub peszel sztywny stanowi fizyczną barierę.
• Za mały promień gięcia minimum to 5-krotność średnicy zewnętrznej kabla (dla YKY 5×6 to ok. 12 cm); ciaśniejszy łamany izolację od wewnątrz.
• Brak folii ostrzegawczej niebieska folia 30 cm nad kablem informuje kolejnego wykonawcę o instalacji; jej brak to proszenie się o przebicie łopatą.
• Łączenie kabli w ziemi bez mufy puszka połączeniowa musi być wodoszczelna (IP67+) i zalewana żywicą; skręcanie żył i owijanie taśmą to gwarancja korozji.
• Przejście przez fundament bez przepustu kabel przechodzący przez beton bez stalowej tulei ochronnej ociera się o krawędzie i przecina izolację w ciągu kilku lat.
• Zbyt mały zapas kabla przy inwerterze i skrzynce przyłączeniowej zostawiaj minimum 1 m zapasu w formie pętli; brak zapasu oznacza konieczność przedłużania lub wymiany całej trasy.
• Brak przepustu dachowego z uszczelnieniem przejście przez dach wymaga dachówki przejściowej lub kominka wentylowanego z membraną EPDM; silikon wokół kabla wystarczy na 2-3 lata.

Złącza MC4 to osobny temat: oryginały mają wygrawerowane logo producenta, numer partii i datę produkcji, a ich zacisk wymaga dedykowanej zaciskarki (koszt ok. 80-150 zł). Podróbki wyglądają podobnie, ale po roku pracy tracą szczelność i powodują spadki napięcia całego stringu. Jedna tania złączka MC4 może zniweczyć pracę całej instalacji jej wymiana to wejście na dach i demontaż kilku paneli.

Kosztorys kabli do instalacji 10 kW w 2026 roku

Typowa instalacja 10 kW składa się z 24-26 paneli po 400-420 W, jednego inwertera trójfazowego, około 50-80 m kabla DC na dachu i w ziemi oraz 15-25 m kabla AC do rozdzielnicy. Poniżej orientacyjny kosztorys przy średnich cenach rynkowych ze stycznia 2026.

Różnica między najtańszym a najdroższym wariantem to około 440 zł. Przez 25 lat pracy instalacji daje to 11 000 zł potencjalnej straty w uzyskach, jeśli kabel będzie za cienki lub będzie miał zbyt duży spadek napięcia. Oszczędność na kablu to najdroższa decyzja w całej inwestycji fotowoltaicznej.

Wartość kabli w instalacji 10 kW to 4-7% kosztu całego systemu, a ich wpływ na uzyski sięga 10%. Proporcja mówi sama za siebie: na kablu nie oszczędzaj, na wszystkim innym możesz szukać promocji.

Checklist przed zakupem kabla do fotowoltaiki

• Sprawdź obecność certyfikatu TÜV i zgodność z PN-EN 50618 (dla DC) lub PN-HD 603 S1 (dla AC).
• Policz długość trasy DC i AC osobno nie kupuj „na oko".
• Dobierz przekrój ze wzoru lub tabeli uwzględniając spadek napięcia poniżej 1,5% dla DC i 3% dla AC.
• Upewnij się, że kabel ma podwójną izolację i jest odporny na UV, ozon oraz temperaturę 90°C.
• Wybierz producenta z kartą katalogową w j. polskim i wsparciem technicznym w kraju.
• Przy trasie ziemnej dolicz rurę DVK 75, folię ostrzegawczą i piasek podsypkowy.
• Kup złącza MC4 oryginalne, z grawerunkiem, od tego samego producenta co kable.
• Zostaw zapas 10-15% długości na pętle serwisowe i nieplanowane korekty trasy.
• Poproś o fakturę z numerem partii ułatwi reklamację, gdyby kabel okazał się wadliwy.
• Sprawdź termin ważności gwarancji producenta dobre kable solarne mają 25 lat gwarancji na izolację.

Świadomy dobór kabla to nie tylko kwestia zgodności z normą, ale realna ochrona Twojej inwestycji na dekady. Poświęć godzinę na obliczenia, drugą na porównanie kart katalogowych, a trzecią na weryfikację certyfikatów te trzy godziny zwrócą się wielokrotnie w postaci bezawaryjnej pracy instalacji przez następne ćwierć wieku.
