Jaki kabel do fotowoltaiki 50 kW wybrać, żeby nie tracić prądu?

Dobór kabla do fotowoltaiki 50 kW to decyzja, która kosztuje od kilku do kilkudziesięciu tysięcy złotych, a przy złym wyborze potrafi zjeść nawet 5% rocznej produkcji prądu albo skończyć się łukiem elektrycznym na dachu. Przy tej mocy nie ma już miejsca na improwizację z kablami 4 mm² znanymi z małych balkonowych zestawów; w grę wchodzą konkretne przekroje, podwójna izolacja i trasy prowadzone tak, by prąd stały nie zamienił się w straty cieplne. Poniżej znajdziesz konkretne liczby, normy i realne widełki cenowe, które pozwalają zaprojektować okablowanie pięćdziesięciokilowatowej instalacji bez zgadywania i bez przepłacania.

• H1Z2Z2-K czy PV1-F co lepiej znosi 50 kW na dachu?
• Kabel DC i AC w instalacji 50 kW jak poprowadzić trasę bez strat?
• Kabel solarny do ziemi przy 50 kW YKY, peszel i głębokość układania
• Checklista montażowa 10 punktów, które odróżniają dobrą instalację od problematycznej
• Najczęstsze błędy i ich realne koszty
• ROI dobrego kabla w instalacji 50 kW
• Gotowa ściągawka doboru kabla w instalacji 50 kW

H1Z2Z2-K czy PV1-F co lepiej znosi 50 kW na dachu?

W instalacjach powyżej 10 kW dominuje dziś H1Z2Z2-K, czyli kabel solarny z miedzianą żyłą klasy 5 lub 6, podwójną izolacją z usieciowanego polietylenu (XLPO) i płaszczem odpornym na UV, ozon, amoniak oraz temperatury od -40 do +90°C, krótkotrwale do +120°C. Taką konstrukcję opisuje norma PN-EN 50618, a od 2024 roku coraz częściej także IEC 62930, który zaostrza wymagania ogniowe i odporność na starzenie. PV1-F, popularny jeszcze pięć lat temu, technicznie też spełnia podstawowe warunki, ale jego płaszcz jest cieńszy, a żyła mniej odporna na wieloletnie cykle termiczne na dachu.

Przy 50 kW różnica między tymi kablami robi się mierzalna. Na stringu pracującym pod napięciem 800-1000 V DC i prądzie rzędu 15-18 A, kabel o przekroju 6 mm² nagrzewa się o 2-4°C mniej w izolacji H1Z2Z2-K niż w starszym PV1-F, a to bezpośrednio przekłada się na niższą rezystancję w czasie pracy. Oszczędność na kablu wynosi 1,5-3 zł na metrze, ale strata 1°C na 200 metrach trasy DC to w skali roku kilkaset złotych niewyprodukowanej energii.

W praktyce oznacza to prostą regułę: jeśli instalacja ma żyć 25 lat i przejść odbiór u ubezpieczyciela, H1Z2Z2-K to jedyna rozsądna opcja. PV1-F sprawdza się w małych zestawach do 3 kW, gdzie długości tras nie przekraczają 20 metrów, a temperatury dachu są umiarkowane. Przy 50 kW na dachu pokrytym blachą lub papą, gdzie latem izolacja pracuje w 70-80°C, tańszy płaszcz po prostu szybciej zacznie pękać.

Nie bez znaczenia jest też sposób oznakowania kabla. Prawdziwy H1Z2Z2-K ma na płaszczu wytłoczony pełny symbol normy, przekrój, napięcie znamionowe 1,0/1,0 kV DC oraz nazwę producenta z rokiem produkcji. Brak któregokolwiek z tych elementów to sygnał, że kabel nie przeszedł wymaganych prób i nie powinien trafiać do rozdzielnicy.

Kabel DC i AC w instalacji 50 kW jak poprowadzić trasę bez strat?

Ścieżka prądu w instalacji 50 kW biegnie od paneli przez złącza MC4 do stringu, dalej przez zabezpieczenie DC do falownika, a potem przez zabezpieczenie AC do rozdzielnicy głównej i sieci energetycznej. Na każdym z tych odcinków obowiązują inne przekroje i inne typy kabli, bo inny jest prąd, inne napięcie i inne warunki otoczenia. Uproszczenie „jeden kabel 10 mm² na wszystko" kończy się albo przepłacaniem, albo grzaniem się przewodów w peszelach.

Strona DC od paneli do inwertera

Po stronie stałoprądowej pracują kable solarne H1Z2Z2-K w podwójnej izolacji, najczęściej o przekroju 6 mm² dla stringów do 20 A i 10 mm² dla dłuższych tras. Przy 50 kW w układzie trójfazowym z inwerterem o napięciu wejściowym 800-1000 V, prąd stringu rzadko przekracza 15 A, więc 6 mm² z powodzeniem obsłuży odcinek do 25 metrów. Powyżej tej długości spadek napięcia zaczyna przekraczać 1%, a to granica, za którą inwerter traci zdolność do optymalnego śledzenia punktu MPP.

Każdy string powinien być prowadzony osobnym peszelem odpornym na UV, najlepiej w kolorze czarnym, który nie przepuszcza światła i chroni izolację przed dodatkowym nagrzewaniem. Łuki kabla muszą mieć promień co najmniej pięciokrotności średnicy zewnętrznej, czyli dla 6 mm² to minimum 35 mm. Zbyt ciasne zgięcie mikrouszkadza żyły klasy 5, a po kilku latach pracy w zmiennych temperaturach prowadzi do lokalnego grzania się przewodu.

Strona AC od inwertera do sieci

Po stronie zmiennoprądowej stosuje się już klasyczne kable energetyczne YDYp, YKY lub LgY, zależnie od trasy i wymagań ochronnych. Dla inwertera 50 kW pracującego w układzie trójfazowym prąd znamionowy na fazie sięga 75-80 A, więc przekrój 16 mm² Cu to absolutne minimum, a przy trasach dłuższych niż 30 metrów rozsądnie jest przejść na 25 mm². Spadek napięcia na odcinku AC nie powinien przekraczać 0,5%, inaczej operator sieci zgłosi zastrzeżenia przy odbiorze.

Kluczowe jest też rozdzielenie tras DC i AC w murze. Kable solarne nie powinny biec równolegle z przewodami siłowymi 400 V w odległości mniejszej niż 20 cm bez przesłony ekranującej, bo sprzężenia pojemnościowe potrafią generować zakłócenia w komunikacji Modbus między inwerterem a licznikiem. W praktyce wystarczy fizyczna separacja peszelem lub poprowadzenie DC pod kątem prostym do AC.

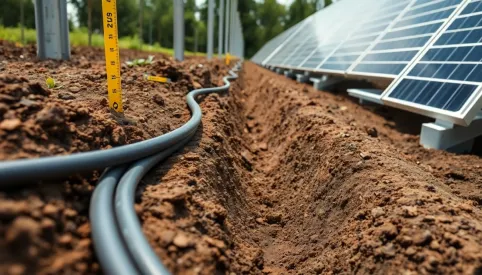

Kabel solarny do ziemi przy 50 kW YKY, peszel i głębokość układania

Przy 50 kW trasa od inwertera do rozdzielnicy głównej liczy często 40, 60, a nawet 100 metrów, bo inwerter stoi w garażu albo w pomieszczeniu gospodarczym na jednym końcu działki, a przyłącze energetyczne na drugim. W takiej sytuacji kabel solarny musi zejść pod ziemię, a to zupełnie inna liga wymagań niż praca na dachu. Wilgoć, gryzonie, ruchy gruntu i obciążenia mechaniczne działają na niego jednocześnie przez 25 lat.

Co wybrać: H1Z2Z2-K w rurze czy klasyczny YKY?

Najczęściej stosowane są dwa warianty. Pierwszy to H1Z2Z2-K ułożony w rurze osłonowej DVR 75 lub HDPE 90, co chroni kabel przed wilgocią i uszkodzeniami mechanicznymi, a jednocześnie pozwala w przyszłości wymienić przewód bez rozkopywania ogrodu. Drugi to klasyczny kabel energetyczny YKY 5x16 mm² lub YKY 5x25 mm², który sam w sobie ma wystarczającą odporność mechaniczną i może być układany bezpośrednio w ziemi, w warstwie piasku z folią ostrzegawczą.

Wybór zależy od długości trasy i warunków glebowych. Na działkach piaszczystych, gdzie nie ma ryzyka naprężeń mechanicznych, YKY 5x16 mm² układany bezpośrednio w ziemi to rozsądna opcja i niższy koszt. Na gruntach gliniastych, podmokłych albo w pobliżu korzeni drzew lepiej sprawdza się H1Z2Z2-K w rurze, bo wilgoć nie wnika wtedy do płaszcza, a kabel można wymienić wciągarką.

Głębokość układania i ochrona przed gryzoniami

Zgodnie z normą PN-E-05125 kabel energetyczny w ziemi powinien leżeć na głębokości 60-80 cm, na warstwie piasku o grubości 10 cm, z folią ostrzegawczą w kolorze niebieskim (dla instalacji PV) ułożoną 25-30 cm nad kablem. Folia pełni podwójną funkcję: ostrzega przed przypadkowym przekopaniem i sygnalizuje służbom technicznym, że w ziemi biegnie obwód niskiego napięcia związany z fotowoltaiką.

Gryzonie to osobny temat. Kuna, nornica albo mysz potrafią przegryźć izolację H1Z2Z2-K w ciągu jednej nocy, jeśli rura osłonowa nie ma odpowiedniej twardości. Rozwiązaniem jest rura HDPE karbowana o sztywności obwodowej SN8 albo dodatkowy peszel metalowy wewnątrz peszla plastikowego. Niektóre instalacje zabezpiecza się też drutem Cu 16 mm² ułożonym równolegle do kabla, który pełni funkcję uziemienia i jednocześnie odstrasza zwierzęta zapachem miedzi.

Uziemienie trasy ziemnej to nie fanaberia. Bednarka stalowa ocynkowana 25x4 mm lub drut miedziany 16 mm² ułożony razem z kablem i połączony z uziomem fundamentowym inwertera, obniża napięcie krokowe w razie uszkodzenia izolacji i przyspiesza działanie wyłącznika różnicowoprądowego. Bez tego elementu awaria kabla ziemnego może skończyć się porażeniem przy zwykłym koszeniu trawnika.

Kiedy NIE układać kabla solarnego w ziemi

Kable solarne H1Z2Z2-K bez dodatkowej osłony nie powinny trafiać bezpośrednio do gruntu, nawet jeśli ich izolacja wygląda na solidną. Płaszcz XLPO jest odporny na UV i wilgoć, ale nie jest przystosowany do długotrwałego kontaktu z kwasami humusowymi, nawozami czy benzyną, które w ciągu kilkunastu lat potrafią go zdegradować. W takich warunkach kabel w rurze osłonowej to jedyna sensowna opcja, a jeśli trasa przebiega przez teren zanieczyszczony chemicznie (np. w pobliżu stacji paliw), warto rozważyć kabel YKY z pancerzem stalowym.

Checklista montażowa 10 punktów, które odróżniają dobrą instalację od problematycznej

• Trasa kabla zaplanowana na papierze z uwzględnieniem promieni gięcia i odległości od źródeł ciepła.
• Przekroje dobrane na podstawie obliczeń spadku napięcia, a nie katalogowych minimum.
• Kable DC prowadzone w peszelach odpornych na UV, bez ostrych krawędzi w przejściach dachowych.
• Złącza MC4 zaciskane dedykowaną praską, nie kombinerkami, z kontrolą pozycjonowania.
• Oddzielne obwody DC i AC w rozdzielnicy, oznaczone zgodnie ze schematem jednokreskowym.
• Uziemienie połączone z szyną wyrównawczą budynku, pomiar rezystancji poniżej 10 Ω.
• Pomiary: napięcie jałowe stringów, prąd zwarciowy, izolacja 500 V lub 1000 V DC.
• Termowizja po pierwszym dniu pracy pod obciążeniem, szukanie punktów cieplejszych niż otoczenie o więcej niż 5°C.
• Dokumentacja powykonawcza z trasami kablowymi, przekrojami i lokalizacją złącz.
• Folia ostrzegawcza i oznaczenie trasy ziemnej na mapie geodezyjnej działki.

Najczęstsze błędy i ich realne koszty

Oszczędność na przekroju to pierwszy grzech instalatorów, którzy wyceniają system pod budżet klienta. Przy 50 kW różnica między kablem 6 mm² a 10 mm² na trasie 80 m to około 3 500 zł, ale roczna strata energii przez podwyższoną rezystancję przy 1,5% spadku napięcia to 2 000-5 000 zł, w zależności od ceny energii i lokalizacji. W ciągu dwóch-trzech lat kabel się zwraca, a potem pracuje już na czysty zysk.

Drugi błąd to rezygnacja z peszla UV na dachu. Bez niego kabel H1Z2Z2-K nagrzewa się od blachy o dodatkowe 8-12°C w pełnym słońcu, a to skraca żywotność izolacji o 5-8 lat. Koszt wymiany kabla na dachu o powierzchni 200 m² to 8 000-15 000 zł razem z demontażem paneli, więc matematyka jest prosta.

Trzeci problem to brak zapasu przekroju na przyszłość. Jeśli klient za trzy lata dołoży magazyn energii albo powerbank do inwertera, prąd po stronie AC wzrośnie o 20-30 A, a wąski kabel 16 mm² zacznie się grzać. Warto od razu ułożyć 25 mm² i mieć spokój na lata, zwłaszcza że różnica w cenie kabla to 8-12 zł na metrze, a różnica w koszcie wymiany całej trasy to kilkanaście tysięcy złotych.

ROI dobrego kabla w instalacji 50 kW

W skali roku instalacja 50 kW produkuje średnio 45 000-55 000 kWh w polskich warunkach nasłonecznienia. Każdy 1% straty na trasie kablowej to 450-550 kWh, czyli przy obecnych cenach energii 360-550 zł rocznie. Kabel dobrany z marginesem bezpieczeństwa, prowadzony w peszelach, bez ostrych zagięć i z właściwym uziemieniem, utrzymuje straty poniżej 0,8%, a to oznacza zwrot dodatkowej inwestycji w okablowanie w granicach 2-3 lat.

Perspektywa 2026 roku przynosi dwie zmiany, które warto uwzględnić w budżecie. Ceny miedzi na LME utrzymują się na podwyższonym poziomie, więc kable solarne zdrożały w 2025 roku o 8-12% i tendencja się utrzymuje. Równocześnie nowe wymogi dotyczące odporności ogniowej kabli w budynkach użyteczności publicznej (ale coraz częściej także w domach prywatnych przez ubezpieczycieli) promują rozwiązania LSZH o obniżonej emisji dymu. Wybór kabla zgodnego z tymi normami dziś to brak konieczności wymiany za pięć lat.

Gotowa ściągawka doboru kabla w instalacji 50 kW

Dobór kabla do fotowoltaiki 50 kW to nie jest miejsce na eksperymenty z najtańszą ofertą z portalu aukcyjnego, ale też nie jest to powód, by przepłacać za rozwiązania powyżej realnych potrzeb. Kluczem jest policzenie spadku napięcia dla konkretnej trasy, wybór kabla H1Z2Z2-K z pełnym oznakowaniem normy PN-EN 50618 i poprowadzenie go w sposób, który pozwoli serwisować instalację przez następne ćwierć wieku. Przy tych trzech filarach pięćdziesięciokilowatowa elektrownia dachowa pracuje cicho, bezpiecznie i z pełną mocą przez cały okres gwarancji modułów.
