Jak Wygląda Ogrzewanie Podłogowe? Budowa i Montaż

Ogrzewanie podłogowe ukrywa się całkowicie pod wykończoną powierzchnią, emitując ciepło równomiernie od dołu. Poznaj dwa główne rodzaje: wodne z siecią rur i elektryczne z matami grzewczymi. Artykuł krok po kroku pokazuje budowę, izolację, układanie elementów i wylewkę, demistyfikując wizualny i techniczny aspekt instalacji na stropie lub podkładzie betonowym.

• Rodzaje Ogrzewania Podłogowego Wodne i Elektryczne
• Budowa Wodnego Ogrzewania Podłogowego z Rurami
• Budowa Elektrycznego Ogrzewania Podłogowego z Matami
• Izolacja Termiczna Pod Ogrzewaniem Podłogowym
• Układanie Rur i Mat w Ogrzewaniu Podłogowym
• Wylewka Betonowa nad Ogrzewaniem Podłogowym
• Gotowa Podłoga z Ogrzewaniem Podłogowe
• Pytania i odpowiedzi

Rodzaje Ogrzewania Podłogowego Wodne i Elektryczne

Wodne ogrzewanie podłogowe wykorzystuje sieć rur z tworzyw sztucznych, przez które krąży ciepła woda z kotła lub pompy ciepła. Ten system integruje się z niskotemperaturowymi źródłami energii, osiągając temperaturę podłogi do 29°C zgodnie z normą PN-EN 1264. Elektryczne ogrzewanie opiera się na przewodach lub matach grzewczych zasilanych prądem, co czyni je prostszym w montażu pod płytki czy panele. Oba typy zapewniają komfort bez widocznych grzejników, ale różnią się kosztami i zastosowaniami. Wodne sprawdza się w większych przestrzeniach, elektryczne w łazienkach lub remontach.

Koszt instalacji wodnego waha się od 50 do 100 zł za m², obejmując rury, rozdzielacz i podłączenie do kotła. Elektryczne jest droższe, 80-150 zł/m², ale nie wymaga dodatkowego źródła ciepła poza siecią elektryczną. Oszczędność energii w wodnym sięga 30% w porównaniu do grzejników tradycyjnych. Elektryczne rozgrzewa się szybciej, w kilka godzin, podczas gdy wodne potrzebuje do 2-3 dni. Wybór zależy od metrażu i źródła ogrzewania w domu.

Porównanie kosztów w wizualizacji

Aby zrozumieć różnice, pomyśl o wodnym jako o sieci tętnic niosących ciepło z centralnego źródła. Rury układane są w pętle o długości 80-120 m na pętlę, z rozdzielaczem regulującym przepływ. Elektryczne przypomina sieć nerwów – cienkie kable o mocy 150-200 W/m² wbudowane w matę siatkową. Oba systemy eliminują unoszenie kurzu, co doceniają alergicy. Montaż wodnego wymaga więcej miejsca podłodze, grubość warstwy to 6-8 cm.

Zobacz także: Jak Wyłączyć Ogrzewanie Podłogowe w Jednym Pokoju

Normy precyzują parametry: wodne działa przy temperaturze wody 35-45°C, elektryczne przy 20-28°C na powierzchni. Gwarancja na elementy sięga 10 lat, pod warunkiem profesjonalnego montażu. Unikaj samodzielnych prób, bo nierównomierne rozłożenie prowadzi do przegrzania lub zimnych stref. Elektryczne maty mają grubość zaledwie 3-5 mm, co ułatwia adaptację pod istniejące podłogi.

• Sprawdź zapotrzebowanie cieplne pomieszczenia: do 100 W/m² dla wodnego, 150-220 W/m² dla elektrycznego.
• Dopasuj do źródła energii: wodne do gazu lub pompy, elektryczne do taryfy nocnej.
• Oceń metraż: wodne ekonomiczne powyżej 100 m², elektryczne w małych przestrzeniach.
• Uwzględnij regulację: termostaty z czujnikami podłogowymi dla obu typów.
• Planuj meble: unikaj ciężkich sprzętów blokujących ciepło.

Budowa Wodnego Ogrzewania Podłogowego z Rurami

Wodne ogrzewanie podłogowe składa się z rur z polietylenu lub PEX, odpornych na ciśnienie do 10 bar i temperaturę 95°C. Sieć łączy się z rozdzielaczem, który dzieli wodę na obiegi po 100 m² każdy. Ciepło przenika przez wylewkę betonową o grubości 5-7 cm, osiągając równomierną dystrybucję. System ten wizualnie znika pod podłogą, pozostawiając gładką powierzchnię. Kluczowe są złączki zaciskowe lub zgrzewane, zapewniające szczelność na dekady.

Rury układa się w wzory meandrowe lub spiralne, z odstępami 10-30 cm w zależności od mocy grzewczej. W strefach zewnętrznych odstęp maleje do 10 cm dla większego ciepła, w centralnych rośnie do 30 cm. Średnica rur to zazwyczaj 16-20 mm, co pozwala na przepływ 0,5-2 l/min na metr. Izolacja zapobiega stratom w dół, kierując ciepło w górę. Całość testowana jest pod ciśnieniem 6 bar przed zalaniem betonem.

Zobacz także: Wylewka na ogrzewanie podłogowe: cena i koszty

Elementy składowe w szczegółach

Budowa zaczyna się od przygotowania stropu, zawsze suchego i równego. Rury mocuje się do siatki zbrojeniowej lub profili dystansowych, unikając naprężeń. Po układaniu następuje próba szczelności z wodą lub powietrzem. Woda w obiegu podgrzewana jest stopniowo, by uniknąć pęknięć wylewki. Ten system integruje się z rekuperacją lub wentylacją mechaniczną dla pełnego komfortu.

• Oczyść podłoże z zanieczyszczeń i nierówności.
• Rozłóż folię paroizolacyjną o grubości 0,2 mm.
• Ułóż rury w wybranym wzorze, mocując co 50 cm.
• Podłącz do rozdzielacza z manometrem.
• Przetestuj ciśnienie przez 24 godziny.
• Zalej wylewką po potwierdzeniu szczelności.

Wizualnie rury tworzą gęstą sieć przypominającą korzenie drzewa pod betonem. Długość pętli nie przekracza 120 m, by zapewnić równy przepływ. W łazienkach stosuje się mniejsze obwody dla szybszego rozgrzewu. System pozwala na strefowanie pomieszczeń, z osobnymi termostatami. Trwałość rur szacowana jest na 50 lat przy prawidłowej eksploatacji.

Budowa Elektrycznego Ogrzewania Podłogowego z Matami

Elektryczne ogrzewanie podłogowe bazuje na matach kablowych, gdzie przewody grzewcze o rezystancji 50-60 Ω/m układane są na siatce z włókna szklanego. Mata ma szerokość 50 cm, moc 150-200 W/m², co wystarcza do ogrzewania podłogi bez grzejników. Elementy te łączą się szeregowo z termostatem, regulującym temperaturę czujnikiem w podłodze. Po montażu całość chowa się pod cienką warstwą kleju lub masy samopoziomującej. Grubość maty nie przekracza 5 mm, co minimalizuje podniesienie poziomu podłogi.

Przewody wykonano z izolowanego niklowo-chromowego drutu, odpornego na naprężenia mechaniczne. Zasilanie 230 V jednofazowe lub 400 V trójfazowe dla dużych powierzchni. Termostat odcina prąd przy osiągnięciu 28°C, chroniąc przed przegrzaniem. System ten idealnie pasuje pod płytki ceramiczne lub kamień, gdzie klej wyrównuje powierzchnię. Montaż trwa jeden dzień na 50 m², w przeciwieństwie do wodnego.

Parametry mat grzewczych

Maty rozwijają się jak rolki wykładziny, z gotowymi odcinkami 5-20 m. Odstęp między przewodami wynosi 5-10 cm, zapewniając gęste pokrycie. Po rozłożeniu sprawdza się rezystancję omomierzem – odchylenie ponad 3% dyskwalifikuje instalację. Izolacja podwójna zapobiega wyciekom prądu. W łazienkach stosuje się maty wodoodporne z IP67.

• Przytnij matę do kształtu pomieszczenia, nie tnąc kabli.
• Rozłóż na izolacji termicznej, mocując taśmą.
• Podłącz zimny przewód do termostatu.
• Zmierz rezystancję przed i po układaniu.
• Zabezpiecz styki wodoodpornymi puszkami.
• Nałóż klej lub masę poziomującą 3-5 mm.
• Testuj pod napięciem po wyschnięciu.

Wizualnie maty przypominają pajęczynę cienkich linii na podkładzie. Dla paneli laminowanych wybiera się folie grzewcze zamiast mat. System reaguje na zmiany temperatury w 30 minut, co przewyższa wodne. Gwarancja obejmuje 20 lat na kable, z wymogiem certyfikowanego instalatora. Unikaj nakładania dywanów powyżej 80% powierzchni, by nie blokować ciepła.

Izolacja Termiczna Pod Ogrzewaniem Podłogowym

Izolacja termiczna pod ogrzewaniem podłogowym blokuje ucieczkę ciepła w dół, kierując 95% energii ku górze. Stosuje się płyty styropianowe EPS 100 lub XPS o współczynniku λ=0,030-0,035 W/mK i grubości 3-20 cm. W domach jednorodzinnych na gruncie zalecana jest 20 cm, na stropach 5-10 cm. Folia aluminiowa na górnej powierzchni odbija promieniowanie. Brak izolacji powoduje straty do 50% mocy, podnosząc rachunki.

Płyty frezowane mają rowki pod rury, ułatwiając układanie bez dodatkowych profili. Na stropach drewnianych izoluje się wełną mineralną o gęstości 50 kg/m³. Paroizolacja z folii PE 0,2 mm chroni przed wilgocią z gruntu. Mostki termiczne wokół słupów eliminuje się taśmą izolacyjną. Grubość dobiera się do obciążenia cieplnego budynku.

• Oblicz grubość: R = d/λ, gdzie d to grubość, λ przewodność.
• Dla 50 W/m² na gruncie: min. 15 cm XPS.
• Ułóż płyty na zakładkę, klejąc pianką poliuretanową.
• Nałóż folię delta-PE dla paroprzepuszczalności.
• Wypełnij szczeliny pianką, unikając pustek.
• Sprawdź poziomowanie laserem przed układaniem grzejników.

Izolacja wizualnie tworzy warstwę białych lub niebieskich płyt pod siecią rur lub mat. W modernizacjach stosuje się maty izolacyjne z wypustkami 20 mm. Dla podłóg pływających dodaje się maty akustyczne redukujące hałas o 20 dB. Wilgotność podłoża nie może przekraczać 2%, mierzoną wilgotnościomierzem. Prawidłowa izolacja skraca czas rozgrzewu o połowę.

W budynkach pasywnych izolacja osiąga 30 cm, z λ=0,025 W/mK z pianki PIR. Taśmy boczne 10 cm wysokości zapobiegają ucieczce boku. Testy termowizyjne weryfikują jednorodność po montażu. Dla elektrycznego wystarczą 3 cm pod matami, ale wodne wymaga więcej dla masywności wylewki.

Układanie Rur i Mat w Ogrzewaniu Podłogowym

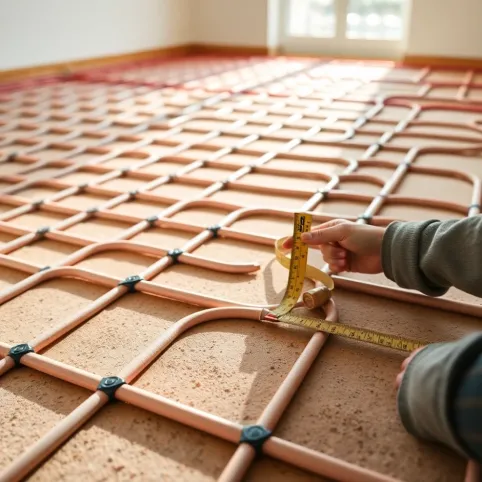

Układanie rur wodnych zaczyna się od narysowania schematu na podłożu, z uwzględnieniem rozmieszczenia mebli. Wzór meandrowy zapewnia równomierne ciepło w prostokątnych pokojach, spiralny w nieregularnych. Odstępy dostosowuje się do mocy: 15 cm przy 80 W/m², 25 cm przy 50 W/m². Rury mocuje się klipsami co 40-60 cm do izolacji lub siatki. Unikaj ostrych zakrętów poniżej 5D średnicy, by nie zwężać przepływu.

Maty elektryczne rozwija się z rolki, dopasowując do obwodu ścian. Przewody nie mogą się krzyżować ani nachodzić, zachowując 5 cm od ścian. W narożnikach skręca się matę, tnąc tylko siatkę. Po rozłożeniu oznacza się zimne końce taśmą. Całość zabezpiecza się folią ochronną do zalania lub klejenia.

• Narysuj plan z pętlami max 100 m dla wodnego.
• Rozpocznij od środka pomieszczenia dla symetrii.
• Mocuj elementy co 50 cm, sprawdzając napięcia.
• Zachowaj 20 cm od ścian zewnętrznych.
• Dla mat: unikaj cięcia kabli, tylko siatka.
• Zakończ podłączeniem do rozdzielacza/termostatu.
• Przetestuj szczelność lub rezystancję.

Wizualnie układanie przypomina mozaikę: rury w równoległych liniach lub spiralach na żółtych płytach izolacyjnych. W kuchniach gęstsze układy pod strefami mokrymi. Dla wodnego siatka zbrojeniowa 10x10 cm integruje rury z betonem. Elektryczne maty układają się w godziny, wodne w dni. Precyzja zapewnia brak zimnych plam widocznych termowizją.

W dużych salonach dzieli się na strefy z osobnymi obwodami. Meble ciężkie planuje się z wyprzedzeniem, zostawiając 10 cm luzu. W łazienkach rury lub maty pod wanną gęściej. Po układaniu następuje 24-godzinny test pod ciśnieniem 4 bar dla wodnego. Elektryczne omomierzem potwierdza integralność kabli.

Wylewka Betonowa nad Ogrzewaniem Podłogowym

Wylewka betonowa nad elementami grzewczymi ma grubość 65 mm dla wodnego, zbrojoną siatką ø4 mm. Mieszanka C16/20 z plastyfikatorem i włóknami rozpraszającymi naprężenia. Wylewa się ją w temp. 5-25°C, bez wibratorów by nie uszkodzić rur. Po 28 dniach osiąga wytrzymałość 20 MPa. Dla elektrycznego cienka masa samopoziomująca 5-10 mm wystarczy pod płytki.

Pod wylewkę układa się folię PE 0,2 mm jako separator. Beton wylewa się ciągiem, poziomując zacieraczką mechaniczną. Suszenie trwa 3 tygodnie bez ogrzewania, potem stopniowe podgrzewanie 1°C/dzień do 35°C wody. To zapobiega skurczom i pęknięciom. Wilgotność wylewki mierzy się poniżej 85% przed układaniem podłogi.

• Przygotuj mieszankę: 350 kg cementu/m³, stosunek w/c 0,45.
• Wylej na folię, pokrywając rury 5 cm.
• Zacierz powierzchnię do gładkości S1.
• Chroń przed wysychaniem folią na 7 dni.
• Podgrzewaj po 21 dniach: +5°C/24h max.
• Sprawdź wilgotność CM 2,0% przed wykończeniem.

Wizualnie wylewka to szara tafla betonowa, pod którą czai się sieć ciepła. Dla podłóg drewnianych stosuje się anhydrytową wylewkę 40 mm, chłonniejszą. W modernizacjach płyty gipsowe z kanałami na kable. Grubość minimalna 4 cm nad rurami dla wodnego. Po utwardzeniu powierzchnia jest idealnie równa, gotowa pod parkiet czy płytki.

Wylewka akumuluje ciepło, wydzielając je przez 12 godzin po wyłączeniu. Dodatek mikrowłókien redukuje rysy o 70%. W strefach wilgotnych impregnacja hydrofobowa. Czas schnięcia skraca się do 14 dni z przyspieszaczami. Fachowcy używają laserów do precyzji na dużych powierzchniach.

Gotowa Podłoga z Ogrzewaniem Podłogowe

Gotowa podłoga z ogrzewaniem wygląda identycznie jak standardowa: płytki, panele czy parkiet na równym podkładzie. Grzejniki znikają, ciepło płynie od stóp ku głowie bez konwekcji kurzu. Termostat z czujnikiem w wylewce utrzymuje 24-27°C komfortowo. Powierzchnia odporna na codzienne użytkowanie, z oporem cieplnym podłogi poniżej 0,15 m²K/W. Meble stoją stabilnie, bez podkładek wyrównujących.

Pod płytkami klej elastyczny 3-5 mm, pod panelami podkład 2 mm z folią. Parkiet na anhydrycie z gruntem głęboko penetrującym. Unikaj grubych dywanów blokujących 20-30% ciepła. Czyszczenie proste, bez grzania pionowego unoszącego pył. System strefowy pozwala chłodzić latem z pompą ciepła rewersyjną.

• Wybierz okładzinę: płytki R10 dla bezpieczeństwa.
• Nałóż klej elastyczny, poziomując krzyżykami.
• Ustaw termostat na podłogę, nie powietrze.
• Testuj rozgrzew: 2-3 dni do pełnej mocy.
• Reguluj histerezą 1-2°C dla oszczędności.
• Sprawdzaj rocznie rezystancję lub ciśnienie.

Wizualnie to zwykła podłoga, ale dotyk zdradza przyjemne ciepło. W salonach panele klik z kanałem powietrznym 2 mm. Łazienki w dużych formatach 60x60 cm na matach. Drewno liściaste na podkładzie korkowym dla akustyki. Całość harmonijna, bez widocznych śladów instalacji.

Podłoga nagrzewa się jednostajnie, bez gorących stref pod oknami. Dla alergików idealna, redukując roztocza o 40%. Integracja z inteligentnym domem via app pozwala zdalną kontrolę. Trwałość 30-50 lat przy konserwacji. Powierzchnia pozostaje chłodna latem bez modyfikacji.

Pytania i odpowiedzi

• Jak wygląda montaż ogrzewania podłogowego wodnego?

  Montaż zaczyna się od oczyszczenia podłoża, ułożenia izolacji termicznej (styropian lub XPS o grubości 3-20 cm) oraz folii paroizolacyjnej. Następnie układa się rury z tworzywa (PEX lub PE-RT) w kształcie spiral lub meandrów z odstępem 10-30 cm. Całość zalewa się wylewką betonową o grubości 5-7 cm, pod którą kryją się wszystkie elementy grzewcze.

• Czy ogrzewanie podłogowe jest widoczne po instalacji?

  Nie, system jest całkowicie niewidoczny. Rury lub przewody grzewcze ukrywają się pod wylewką betonową lub podkładem, a powierzchnia podłogi wygląda jak zwykła – z płytkami, panelami czy parkietem. Widoczne są jedynie termostaty na ścianach do regulacji temperatury.

• Jak wygląda instalacja ogrzewania podłogowego elektrycznego?

  Elektryczne ogrzewanie wykorzystuje cienkie maty kablowe lub przewody grzewcze o grubości 3-5 mm. Układa się je bezpośrednio na izolacji termicznej, mocując do siatki lub kleju, a następnie przykrywa się cienką warstwą samopoziomującą lub bezpośrednio podkładem pod płytki czy panele. Podłącza się do termostatu z czujnikiem podłogowym.

• Jakie podłoże przygotowuje się pod ogrzewanie podłogowe?

  Podłoże musi być równe i oczyszczone. Stosuje się izolację termiczną (np. płyty styropianowe XPS), folię paroizolacyjną przeciw wilgoci oraz unikanie mostków termicznych. Całość umożliwia równomierne rozprowadzanie ciepła od stropu lub podkładu betonowego.
