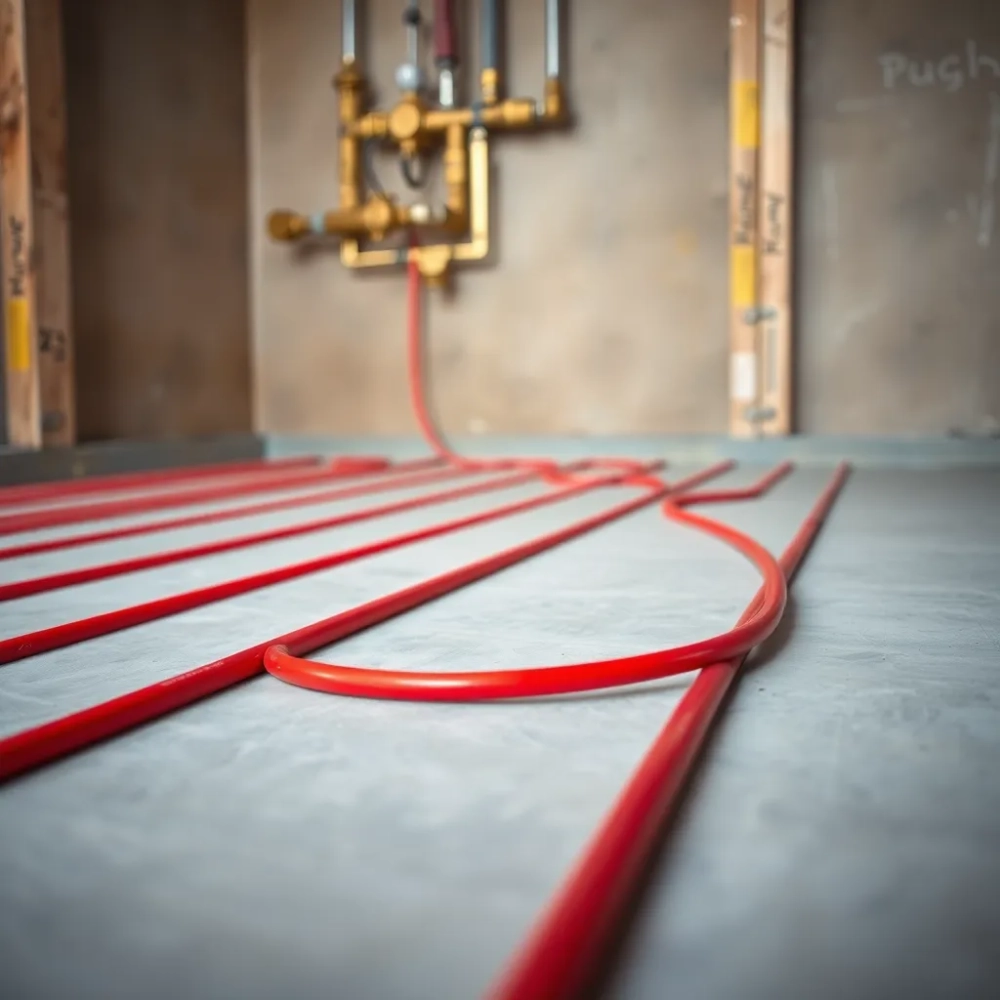

Pętla podłogówki: ile metrów rury naprawdę wytrzyma Twoja instalacja?

Zbyt długa pętla podłogówki to cichy zabójca komfortu: jedna strefa grzeje jak piec, druga ledwo ciepła, a pompa zaczyna hałasować po sezonie grzewczym. Poniżej znajdziesz konkretne limity długości, tabelę średnic, wzór obliczeniowy i pięć grzechów instalatora, które psują najlepszą nawet inwestycję.

• Rozstaw rur podłogówki a metraż pętli na m² przelicznik, który musisz znać
• Opory hydrauliczne i rozdzielacz: kiedy pętla staje się za długa dla pompy
• Sposoby układania rur: ślimak czy meander
• 5 grzechów instalatora, które niszczą podłogówkę
• Kalkulator długości pętli wzór i przykład dla trzech pomieszczeń
• Checklist odbioru instalacji podłogowej
• Normy i materiały: co mówi PN-EN 1264

Średnica rury a długość pętli: dlaczego 16 mm rządzi się swoimi prawami

Średnica rury to pierwszy parametr, który determinuje, ile metrów można bezpiecznie ułożyć w jednym obiegu. Większa średnica oznacza niższe opory przepływu, ale też większą bezwładność cieplną i trudniejsze prowadzenie w ciasnych łukach.

Rura 16×2 mm stała się rynkowym standardem nieprzypadkowo. Pozwala na pętlę do 100-120 metrów bieżących przy zachowaniu oporów poniżej 2,5 m słupa wody. Cieńsza rura 14×2 mm daje krótsze obiegi (do 80 mb) i szybszą regulację, lecz wymaga precyzyjnego rozdzielacza z zaworami regulacyjnymi.

Rura 20×2,25 mm obsłuży nawet 150 mb pętli, lecz sprawdza się raczej w obiektach komercyjnych niż w domach jednorodzinnych. Grubsza ścianka oznacza wolniejsze nagrzewanie podłogi i trudniejsze kształtowanie łuków bez załamań.

Norma PN-EN 1264 dopuszcza te zakresy pod warunkiem zachowania różnicy temperatur zasilania i powrotu na poziomie 5-10 K. Przekroczenie granicy 120 mb w rurze 16 mm oznacza zazwyczaj tłumienie przepływu i konieczność stosowania pompy o wyższym podnoszeniu.

Jak średnica wpływa na czas reakcji instalacji

Cieńsza rura nagrzewa się szybciej, ponieważ mniejsza masa wody wymaga mniejszej ilości energii do podniesienia temperatury. Rura 14 mm osiąga temperaturę roboczą o 15-20 minut wcześniej niż rura 20 mm. W domach z inteligentną automatyką pogodową ta różnica ma znaczenie dla płynności regulacji.

Rozstaw rur podłogówki a metraż pętli na m² przelicznik, który musisz znać

Rozstaw rur to nie kosmetyka, lecz narzędzie bilansowania mocy grzewczej. Gęstszy rozstaw daje wyższą moc na m², ale też skraca dopuszczalną długość pętli, ponieważ na każdy metr kwadratowy przypada więcej metrów bieżących rury.

Przy rozstawie 15 cm na 1 m² przypada około 6,5-7 mb rury, przy 20 cm już tylko 5-5,5 mb. Strefy brzegowe przy oknach wymagają gęstszego rozstawu (10-15 cm), aby skompensować wyższe straty ciepła przez przeszklenia.

Przelicznik metrażu działa prosto: długość pętli L (w mb) równa się powierzchni pomieszczenia (w m²) pomnożonej przez 1,1 i podzielonej przez rozstaw wyrażony w metrach. Przykład dla pokoju 15 m² przy rozstawie 15 cm: L = 15 × 1,1 / 0,15 = 110 mb. Ten wzór uwzględnia zapas na podejścia do rozdzielacza i straty materiału.

Strefy brzegowe wydłużają obieg

Pokój 18 m² z 4 metrami strefy brzegowej (rozstaw 10 cm) wymaga dodatkowych 12 mb rury. Sumarycznie daje to obieg 130-140 mb, co przekracza bezpieczne limity dla średnicy 16 mm i wymaga podziału na dwie pętle.

Opory hydrauliczne i rozdzielacz: kiedy pętla staje się za długa dla pompy

Opory hydrauliczne rosną proporcjonalnie do kwadratu prędkości przepływu. Dwukrotne wydłużenie pętli nie oznacza dwukrotnego wzrostu oporów, lecz ich znacznie większy skok, ponieważ woda musi pokonać dodatkowe odcinki z rosnącą prędkością.

Przy przepływie 2 l/min przez 100 mb rury 16×2 mm opory sięgają około 1,8 m słupa wody. Ta sama rura przy 120 mb i tym samym przepływie generuje już 2,5 m słupa wody. Typowa pompa elektroniczna podnosi 4-6 m, więc zostaje margines na rozdzielacz i pozostałe obiegi.

Bilansowanie hydrauliczne polega na ustawieniu zaworów tak, aby ciśnienie na każdym obiegu było jednakowe. Instalator dokonuje tego przy pomocy klucza regulacyjnego i manometru różnicowego, mierząc spadek ciśnienia na każdej pętli osobno.

Rozdzielacz a liczba obiegów

Standardowy rozdzielacz obsługuje 2-12 obiegów. Przy większej liczbie pomieszczeń stosuje się rozdzielacz kaskadowy lub dwa oddzielne moduły. Każdy obieg powinien mieć zawór odcinający i zawór regulacyjny z możliwością ustawienia przepływu od 0 do 5 l/min.

Sposoby układania rur: ślimak czy meander

Sposób ułożenia rury wpływa na równomierność rozkładu temperatury podłogi. Dwa podstawowe wzory: ślimak (pętla koncentryczna) i meander (pętla zwrotna), różnią się charakterystyką termiczną.

Ślimak (pętlowy):
Zasilanie ─────────┐
                  │
   ┌──────────────┤
   │              │
   │   ┌──────────┤
   │   │          │
   │   │  ┌───────┤
   │   │  │       │
   │   │  │       │
   └───┴──┴───────┘
Powrót

Meander (ślimak odwrócony):
Zasilanie ━━━━━━━━━━━━━━━━━━━━━━━━━━
          ━━━━━━━━━━━━━━━━━━━━━━━━━
          ━━━━━━━━━━━━━━━━━━━━━━━━
          ━━━━━━━━━━━━━━━━━━━━━━
          ━━━━━━━━━━━━━━━━━━━
          ━━━━━━━━━━━━━━━━
          ━━━━━━━━━━━━
Powrót    ━━━━━━

Ślimak rozkłada temperaturę równomiernie, ponieważ rura zasilająca i powrotna leżą naprzemiennie. Meander daje wyższą temperaturę na początku obiegu i niższą na końcu, co sprawdza się przy dużych stratach ciepła w strefach brzegowych.

Kiedy wybrać ślimak

Pomieszczenia regularne, średnie straty ciepła, rozstaw 15-20 cm. Ślimak zapewnia komfortową, jednorodną temperaturę podłogi bez stref gorących i chłodnych.

Kiedy wybrać meander

Długie, wąskie pomieszczenia z dużymi przeszkleniami. Meander pozwala skoncentrować wyższą moc grzewczą przy oknie, gdzie straty są największe.

5 grzechów instalatora, które niszczą podłogówkę

• Pętla dłuższa niż 120 mb w rurze 16 mm. Pompa nie jest w stanie zapewnić wymaganego przepływu. Konsekwencja: nierównomierne grzanie i przegrzewanie pompy.
• Brak próby ciśnieniowej. Instalacja powinna być testowana ciśnieniem 6 bar przez 24 godziny przed zalaniem. Bez próby ukryte nieszczelności ujawnią się po roku, pod posadzką.
• Pomijanie stref brzegowych. Jednakowy rozstaw w całym pomieszczeniu daje zimne podłogi przy oknach. Strefa brzegowa 10-15 cm przy przeszkleniach to konieczność termiczna.
• Źle dobrany rozdzielacz. Zbyt mała liczba obiegów wymusza łączenie pomieszczeń w jeden obieg. Różnica temperatur w pokoju i łazience to klasyczny objaw tego błędu.
• Brak odpowietrzników na rozdzielaczu. Powietrze w instalacji blokuje przepływ i tworzy zimne strefy. Automatyczne odpowietrzniki na belce rozdzielacza kosztują niewiele, a ratują instalację.

Próba ciśnieniowa kiedy i jak

Próbę wykonuje się po ułożeniu rur, przed wylaniem wylewki. Ciśnienie robocze podnosi się do 6 bar (trzykrotność ciśnienia eksploatacyjnego) i obserwuje spadek przez 24 godziny. Dopuszczalny ubytek: 0,2 bar. Większy spadek oznacza nieszczelność, którą trzeba zlokalizować i naprawić.

Kalkulator długości pętli wzór i przykład dla trzech pomieszczeń

Podstawowy wzór na długość pętli ogrzewania podłogowego uwzględnia powierzchnię, rozstaw rur i zapas na podejścia:

L = (P × 1,1) / R

gdzie:

• L długość pętli w metrach bieżących
• P powierzchnia pomieszczenia w m²
• R rozstaw rur w metrach (np. 0,15 dla 15 cm)
• 1,1 współczynnik zapasu na podejścia i straty materiału

Przykład: salon 25 m², rozstaw 20 cm

L = (25 × 1,1) / 0,20 = 137,5 mb. To przekracza bezpieczny limit dla rury 16 mm. Rozwiązanie: podział na dwa obiegi po 70 mb każdy lub zastosowanie rury 20 mm.

Przykład: sypialnia 14 m², rozstaw 15 cm

L = (14 × 1,1) / 0,15 = 102,7 mb. Mieści się w limicie, ale warto dodać 8 mb na strefę brzegową przy oknie, co daje 111 mb. Bezpiecznie, ale na granicy.

Przykład: łazienka 6 m², rozstaw 10 cm

L = (6 × 1,1) / 0,10 = 66 mb. Gęsty rozstaw w łazience daje krótką pętlę i szybkie nagrzewanie podłogi, co jest pożądane przy płytkach ceramicznych.

Checklist odbioru instalacji podłogowej

Odbiór instalacji przed wylaniem wylewki to ostatni moment na wykrycie błędów. Poniższa lista kontrolna obejmuje najważniejsze punkty.

• Ciśnienie próby 6 bar utrzymane przez 24 godziny, spadek poniżej 0,2 bar.
• Długość każdej pętli zmierzona i zapisana, różnica między obiegami poniżej 15%.
• Rozstaw rur zgodny z projektem, strefy brzegowe wyraźnie oznaczone.
• Rozdzielacz wyposażony w zawory odcinające, regulacyjne i odpowietrzniki automatyczne.
• Rura zabezpieczona przed uszkodzeniami mechanicznymi (przejścia przez dylatacje, narożniki).
• Protokół próby ciśnieniowej podpisany przez wykonawcę i inwestora.

Normy i materiały: co mówi PN-EN 1264

Norma PN-EN 1264 reguluje projektowanie i wykonanie wodnego ogrzewania podłogowego w budynkach. Określa maksymalne temperatury powierzchni podłogi (29°C w strefach stałego pobytu, 35°C w łazienkach), dopuszczalne różnice temperatur oraz wymagania dotyczące materiałów izolacyjnych.

Producenci rur (PE-Xa, PE-RT II, wielowarstwowe aluminium-PE-X) podają własne limity długości pętli w kartach technicznych. Limity te wynikają z wytrzymałości złączy, współczynnika rozszerzalności cieplnej i dopuszczalnych naprężeń przy cyklach grzania. Przekraczanie limitów producenta oznacza utratę gwarancji.

Bezpieczna długość pętli ogrzewania podłogowego wynosi 80-120 mb dla rury 16 mm, w zależności od średnicy, rozstawu i liczby stref brzegowych. Maksymalny limit dla większości instalacji domowych to 100 mb, choć doświadczeni projektanci rzadko przekraczają 80 mb, rezerwując margines na opory i regulację.

Na 1 m² przypada średnio 5-6 mb rury przy rozstawie 20 cm, a różnica długości między obiegami w jednej sekcji nie powinna przekraczać 15%. Te trzy liczby to fundament dobrze działającej podłogówki. Reszta to detale wykonawcze: próba ciśnieniowa, rozdzielacz z zaworami i unikanie pięciu grzechów instalatora.

Źródła i normy

PN-EN 1264-1 do 1264-5 Ogrzewanie podłogowe wodne. Karty techniczne producentów rur PE-Xa, PE-RT II i wielowarstwowych. Dokumentacja projektowa instalacji grzewczych.
