Ile waży panel fotowoltaiczny? Sprawdź, zanim zaczniesz montaż

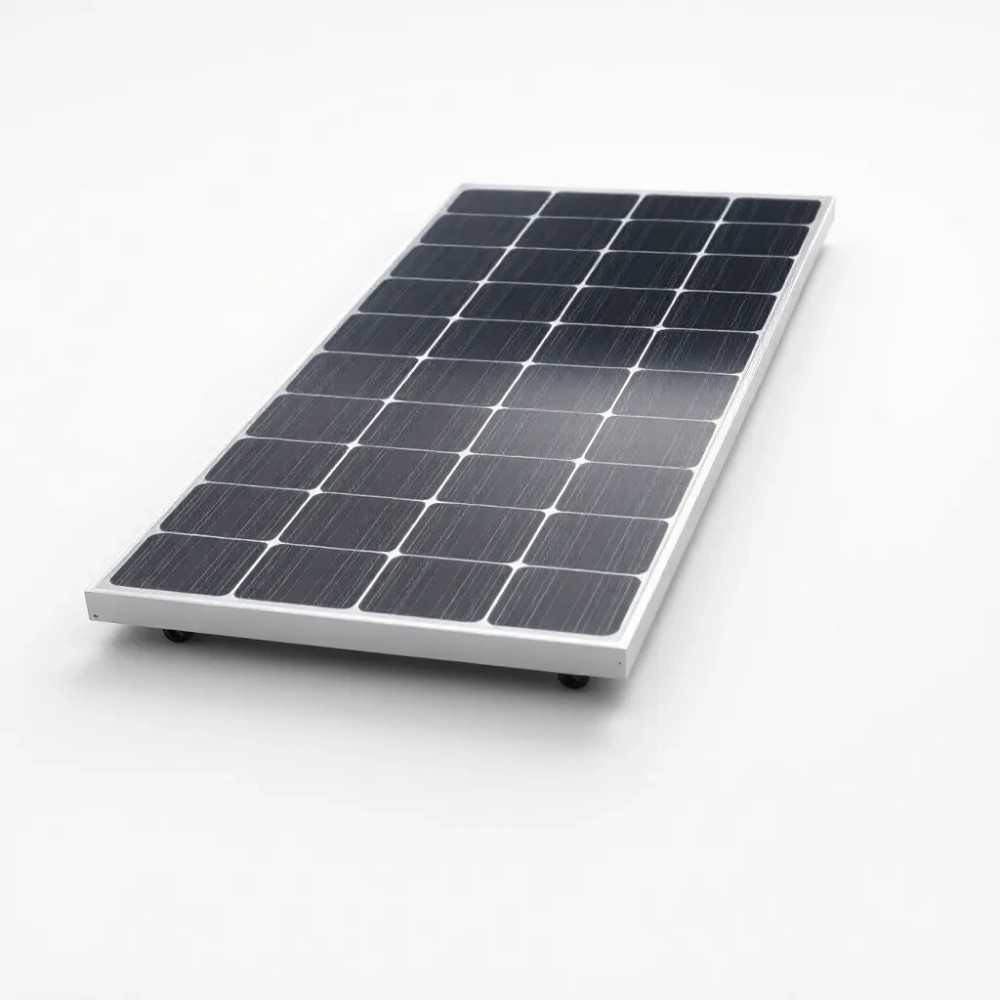

Standardowy panel fotowoltaiczny o mocy 400-450 W waży od 19 do 22 kg, a jego konkretna masa zależy od technologii ogniw, wymiarów oraz grubości ramy aluminiowej. Różnica kilograma na module staje się poważną sprawą, gdy na dachu ląduje dwadzieścia takich sztuk. Właściciel domu jednorodzinnego, który planuje instalację 10 kW, musi liczyć się z obciążeniem rzędu 400-500 kg samego pokrycia modułami, jeszcze zanim pojawi się śnieg czy wiatr. Poniżej znajdziesz konkretne wartości dla różnych technologii, wyjaśnienie mechanizmów, które za tym stoją, oraz praktyczne wskazówki dotyczące doboru konstrukcji montażowej.

• Waga paneli fotowoltaicznych w zależności od typu
• Jak masa modułu wpływa na konstrukcję dachu
• Dobór systemu montażowego do wagi paneli
• Konsekwencje doboru paneli o zbyt dużej masie
• Normy i przepisy regulujące obciążenie dachu panelami
• Optymalizacja wagi instalacji fotowoltaicznej

Waga paneli fotowoltaicznych w zależności od typu

Masa modułu PV wynika wprost z trzech elementów składowych: szkła hartowanego na powierzchni, ogniw krzemowych w środku oraz ramy aluminiowej na obrzeżach. Szkło o grubości 3,2 mm stanowi najcięższy pojedynczy komponent, odpowiadając za około 40% całkowitej masy. Dodanie drugiej tafli szkła zamiast folii tylnej (technologia bifacial) zwiększa wagę o kolejne 2-3 kg.

Panele monokrystaliczne w rozmiarze 60 ogniw (ok. 1,65 m × 1 m) ważą przeważnie 18-20 kg. Moduły 120-ogniwowe (ok. 1,75 m × 1,05 m), które dziś dominują na rynku, oscylują między 19 a 22 kg. Przy przeliczeniu na metr kwadratowy powierzchni daje to wartość 11-13 kg/m².

Technologia cienkowarstwowa (thin-film) wypada znacznie lżej w przeliczeniu na moduł, lecz po przeliczeniu na metr kwadratowy bywa cięższa. Wynika to z mniejszej sprawności: aby uzyskać porównywalną moc, trzeba pokryć większą powierzchnię. Cienka warstwa tellurku kadmu wymaga też specjalnych uchwytów, bo szkło bez ramy aluminiowej jest kruche i nie toleruje punktowych naprężeń.

Kiedy nie stosować konkretnego rozwiązania: paneli polikrystalicznych nie dobieraj do nowych instalacji, ich sprawność (15-17%) oznacza konieczność montażu znacznie większej liczby modułów, a tym samym większego obciążenia dachu. Bifacial nie sprawdzi się na dachu płaskim bez odpowiedniej wysokości montażu, bo dwustronne ogniwa potrzebują światła odbitego od podłoża, a nie cienia rzucanego przez własną ramę.

Jak masa modułu wpływa na konstrukcję dachu

Obciążenie statyczne paneli fotowoltaicznych to nie tylko ich własna masa. Zgodnie z normą PN-EN 1991-1-1 (Eurokod 1) oraz polskimi załącznikami krajowymi, do masy własnej instalacji trzeba doliczyć obciążenie śniegiem (0,7-1,6 kN/m² w zależności od strefy) oraz parcie i ssanie wiatru, które na dachu skośnym potrafi wytworzyć siłę 0,5-1,2 kN/m². Łączne obciążenie charakterystyczne sięga więc 1,0-2,5 kN/m².

Dach pokryty dachówką ceramiczną wytrzymuje z reguły 100-150 kg/m² obciążenia użytkowego, co przy typowej instalacji 10 kW (zajmującej ok. 50 m²) daje margines bezpieczeństwa. Inaczej wygląda sytuacja w przypadku starego dachu z deskowaniem sprzed kilkudziesięciu lat albo pokrycia z blachy trapezowej na lekkiej konstrukcji stalowej. Tam każdy dodatkowy kilogram ponad normę może skutkować ugięciem krokwi.

Sprawdzenie stanu więźby warto zlecić konstruktorowi, zwłaszcza gdy dach ma ponad 25 lat. Oględziny polegają na sondowaniu drewna (wilgotnościomierz), sprawdzeniu połączeń krokwi z murłatą oraz ocenie stanu deskowania. Koszt takiej ekspertyzy to przeważnie 500-1500 PLN, a pozwala uniknąć kosztownych niespodzianek.

Przed zakupem paneli poproś projektanta instalacji o obliczenie obciążenia w programie konstrukcyjnym. Wartość 0,35-0,50 kN/m² dla samych modułów to punkt wyjścia, ale decydujące są siły ssące wiatru w narożnikach dachu, gdzie mogą osiągać 1,5 kN/m².

Dobór systemu montażowego do wagi paneli

Konstrukcja nośna przenosi masę modułów na dach lub grunt, a jej typ determinuje rozkład sił. Systemy na dachu skośnym bazują na hakach wkręcanych w krokwie, a ich nośność pojedynczego punktu to 0,4-0,6 kN. Przy panelu o masie 20 kg potrzeba zwykle czterech haków (dwa na dłuższym boku), co daje zapas dwukrotny.

Na dachu płaskim stosuje się systemy trójkątne lub balastowe. Balastowe nie wymagają przebijania poszycia, lecz ich stabilność wymaga masy przeciwwagi 50-90 kg na uchwyt. To istotna informacja przy dachach o ograniczonej nośności, bo całkowita masa instalacji rośnie wówczas o dodatkowe 200-400 kg.

Konstrukcja gruntowa wbijana wymaga badania geotechnicznego gruntu. Pal wkręcany na głębokość 1,2-1,8 m przenosi obciążenie pionowe 5-10 kN, lecz w gruntach gliniastych o niskiej spoistości może wymagać dodatkowego balastowania. Tracker jednoosiowy, obracający panele w ciągu dnia, generuje obciążenia dynamiczne, które fundament musi absorbować bez przesunięcia.

Kiedy nie stosować konkretnego rozwiązania: systemu balastowego unikaj na dachach o spadku powyżej 5° bez dodatkowego kotwienia mechanicznego. Masa balastu wystarczy w strefach wiatrowych 1 i 2 według PN-EN 1991-1-4, lecz w strefie 3 (większość wybrzeża i okolic Warszawy) wiatr potrafi przesunąć konstrukcję o kilka centymetrów w jednym sezonie.

Śruby dwugwintowe wkręcane w krokwie to standard dla dachów skośnych. Ich nośność na wyciąganie, zgodnie z aprobatą techniczną, wynosi 2,5-4,5 kN przy głębokości zakotwienia 60-80 mm w drewnie klasy C24. Wkręty rozmieszczone co 1,0-1,2 m przenoszą zarówno masę paneli, jak i siły ssące wiatru. Kluczowe jest uszczelnienie przejścia przez pokrycie dachowe membraną EPDM, inaczej woda znajdzie drogę do szkieletu.

Konsekwencje doboru paneli o zbyt dużej masie

Konstrukcja dachu zaprojektowana na obciążenie 75 kg/m² nie przyjmie instalacji, która z panelami, szynami i balastem waży 120 kg/m². Różnica 45 kg na każdym metrze kwadratowym przekłada się na dodatkowe 2,25 tony obciążenia dla instalacji 10 kW. To już wartość, przy której krokwie zaczynają pracować w zakresie plastycznym, czyli odkształcają się trwale.

Konsekwencje widać po jednym-dwóch sezonach. Krokwie wygięte w łuk, pęknięcia tynku na poddaszu, rozszczelnienia okien dachowych. Naprawa więźby to koszt 30-80 tys. PLN, nieporównywalny z oszczędnością wynikającą z wyboru cięższego modułu. Dlatego przed podpisaniem umowy warto poprosić o kartę katalogową paneli z dokładną masą.

Tolerancja masy podawana przez producentów wynosi zwykle ±1 kg, lecz w praktyce różnice między poszczególnymi egzemplarzami sięgają ±0,5 kg. Przy instalacji 30 paneli taka tolerancja rozkłada się statystycznie i nie wpływa znacząco na obciążenie. Problem pojawia się, gdy montażysta miesza panele z różnych dostaw, na przykładład 20 sztuk po 22 kg i 10 sztuk po 25 kg, bo wtedy lokalne przeciążenia kumulują się w jednym sektorze dachu.

Normy i przepisy regulujące obciążenie dachu panelami

Projektowanie instalacji PV w Polsce opiera się na pakiecie Eurokodów oraz polskich załączników krajowych. PN-EN 1991-1-1 definiuje obciążenia stałe i zmienne, PN-EN 1991-1-3 określa obciążenie śniegiem w podziale na pięć stref, a PN-EN 1991-1-4 dzieli Polskę na trzy strefy wiatrowe. Konstrukcja montażowa musi spełniać wymagania PN-EN 1993 (stal) lub PN-EN 1999 (aluminium), a łączniki mechaniczne PN-EN 1995 (drewno).

Zgodnie z Prawem budowlanym (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), montaż paneli na dachu istniejącego budynku nie wymaga pozwolenia na budowę, lecz wymaga zgłoszenia, gdy moc instalacji przekracza 6,5 kW lub gdy konstrukcja montażowa zmienia bryłę dachu. W strefach konserwatorskich oraz na budynkach zabytkowych obowiązują dodatkowe uzgodnienia z konserwatorem.

Aprobaty techniczne wydane przez Instytut Techniki Budowlanej (ITB) oraz certyfikaty TÜV Rheinland lub TÜV Sud potwierdzają zgodność systemu montażowego z normami europejskimi. Brak takich dokumentów u producenta tanich konstrukcji z azjatyckich hurtowni to czerwona flaga, bo nośność haków może odbiegać od deklarowanej nawet o 40%.

Optymalizacja wagi instalacji fotowoltaicznej

Redukcja masy paneli zaczyna się od wyboru technologii. Moduły z folią tylną zamiast drugiej tafli szkła (monofacial) lżejsze o 2-3 kg, a przy 30 panelach to 60-90 kg mniej na dachu. Kolejny krok to rezygnacja z ramy aluminiowej na rzecz modułów frameless z podwójnym szkłem, choć wymagają one specjalnych uchwytów zaciskowych.

Konstrukcja montażowa z aluminium jest lżejsza od stalowej o 30-50%, lecz droższa o 20-40%. Przy instalacji 10 kW oznacza to różnicę 1,5-3 tys. PLN w cenie systemu. Szyny aluminiowe 40 × 40 mm o grubości ścianki 2 mm przenoszą obciążenie 1,2 kN/m, co wystarcza do większości zastosowań dachowych.

Inwerter centralny waży 20-35 kg, podczas gdy mikroinwertery rozproszone po 1,2-2 kg. Lokalizacja inwertera wpływa jednak na obciążenie konstrukcji, bo montuje się go zwykle na ścianie nośnej, nie na dachu. Warto rozważyć umieszczenie falownika w garażu lub kotłowni, co jednocześnie poprawia warunki termiczne pracy urządzenia.

Przy planowaniu instalacji sprawdź nośność dachu i dopiero potem dobieraj panele. Zacznij od obliczeń konstruktora, a specyfikację modułów dobieraj do wyniku. Masa paneli to parametr stały, a obciążenie dachu to ograniczenie, którego przekroczenie grozi kosztowną rozbiórką całej instalacji.

Źródła danych i norm

Wartości mas paneli oraz obciążeń podano na podstawie norm europejskich i polskich załączników krajowych: PN-EN 1991-1-1 (Eurokod 1, obciążenia stałe i zmienne), PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1993 (konstrukcje stalowe), PN-EN 1995 (konstrukcje drewniane), PN-EN 1999 (konstrukcje aluminiowe). Podstawą prawną jest ustawa Prawo budowlane z dnia 7 lipca 1994 r. (Dz.U. 1994 nr 89 poz. 414 z późn. zm.). Ceny orientacyjne paneli i systemów montażowych zebrano z katalogów dystrybutorów obecnych na rynku polskim w 2024 r. Szczegółowe dane techniczne konkretnych modułów dostępne są w kartach katalogowych publikowanych przez producentów na ich stronach internetowych, a aprobaty techniczne w bazie Instytutu Techniki Budowlanej (itb.pl).
