Dach dwuspadowy z jaskółkami – klasyka, która znów zachwyca

Jaskółka szczytowa, okapowa i pulpitowa na dachu dwuspadowym

Rodzaj jaskółki determinuje zarówno wygląd dachu dwuspadowego z jaskółkami, jak i sposób jej wpięcia w więźbę. Szczytowa wyrasta z kalenicy lub blisko niej, dzięki czemu daje dużo światła poddaszu i mocno kształtuje sylwetkę budynku. Najczęściej stosuje się ją w domach z użytkowym poddaszem, gdzie liczy się każdy metr powierzchni oświetlonej naturalnym światłem.

• Jaskółka szczytowa, okapowa i pulpitowa na dachu dwuspadowym
• Konstrukcja i wymiary jaskółki na dachu dwuspadowym
• Formalności i koszty wykonania dachu dwuspadowego z jaskółkami

Okapowa wychodzi z połaci w pobliżu krawędzi dachu, a jej dach opada w stronę kalenicy. To rozwiązanie tańsze i lżejsze konstrukcyjnie, ale mniej efektywne świetlne. Stosuje się je głównie tam, gdzie potrzebna jest poprawa wentylacji lub doświetlenie wąskiego fragmentu wnętrza, na przykład klatki schodowej.

Pulpitowa ma daszek jednospadowy, równoległy do połaci. Sprawdza się przy modernizacji starszych budynków, gdzie trudno wprowadzić symetryczną lukarnę. Jej konstrukcja generuje mniejsze obciążenia wiatrem, lecz wymaga starannej obróbki blacharskiej od strony niżej położonej połaci.

Uwaga: jaskółka szczytowa nie odciąża dachu. Jej szkielet i pokrycie dodają od 30 do 50 kg/m² powierzchni rzutu. Decyzja o rodzaju jaskółki musi więc wynikać z analizy statycznej więźby.

Dobór wariantu powinien uwzględniać kąt nachylenia połaci. Przy spadkach poniżej 30° lepiej sprawdzają się jaskółki pulpitowe, bo klasyczna szczytowa o stromym daszku zajmuje zbyt dużo wysokości. Powyżej 40° sytuacja się odwraca i szczytowa dominuje jako element kompozycyjny.

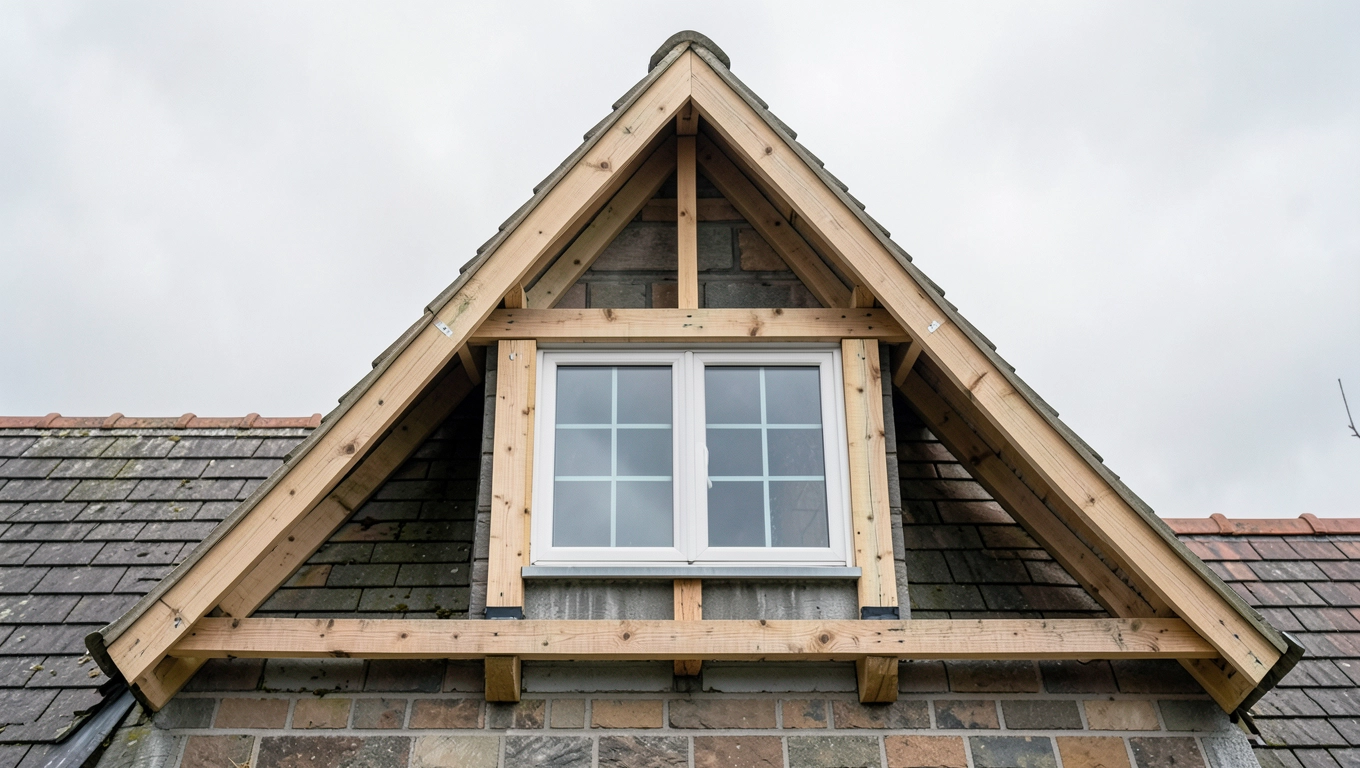

Konstrukcja i wymiary jaskółki na dachu dwuspadowym

Szkielet jaskółki tworzą cztery kluczowe elementy: wole oko (górna pozioma belka wyznaczająca wysokość okna), słupki boczne, podłużnice dolne łączące jaskółkę z krokwiami oraz krokwie jaskółcze formujące daszek. Każdy z tych elementów przenosi inne obciążenia, dlatego projekt konstrukcyjny jest tu obowiązkowy.

Minimalne wymiary użytkowe jaskółki to 90-120 cm szerokości i 120-150 cm głębokości. Węższa konstrukcja utrudnia montaż okna oraz znacząco ogranicza dopływ światła. Zbyt płytka jaskółka nie pomieści standardowego okna dachowego, którego rama ma zwykle około 78 cm wysokości.

Wole oko musi być oparte na słupkach o przekroju dostosowanym do rozpiętości. Przy szerokości do 120 cm wystarczają słupki 12×16 cm z drewna C24, ale przy większych konstrukcjach konieczne staje się wzmocnienie stalowymi łącznikami lub zastosowanie belek klejonych. Obliczenia opierają się na PN-EN 1991 (Eurokod 1) i PN-EN 1995 (Eurokod 5) dla konstrukcji drewnianych.

Izolacja termiczna wokół jaskółki to osobne wyzwanie. Przegroda między wnętrzem a dachem jaskółki tworzy liczne mostki liniowe, zwłaszcza na styku słupków z krokwiami. Rozwiązaniem jest ciągła warstwa wełny o grubości minimum 25 cm oraz taśma paroizolacyjna zaklejająca każde przejście.

Obróbka blacharska wymaga pasa nadrynnowego i kosza odprowadzającego wodę wzdłuż bocznych krawędzi. Bez nich woda przedostaje się pod pokrycie i gnije deskowanie. Praktyka pokazuje, że aż 70% usterek jaskółek wynika z niedokładnych obróbek, a nie z błędów samej więźby.

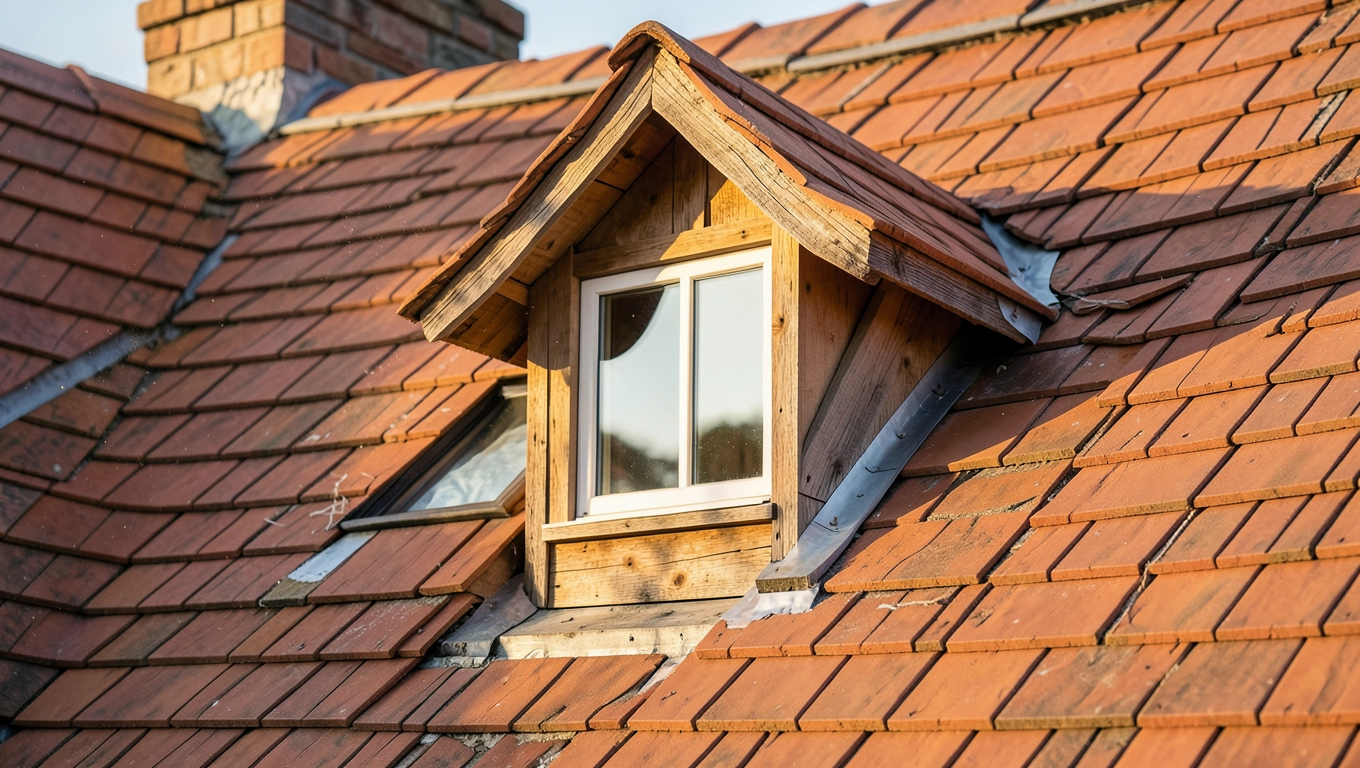

Formalności i koszty wykonania dachu dwuspadowego z jaskółkami

Dorobienie jaskółki w istniejącym dachu to przebudowa w rozumieniu art. 3 pkt 7 Prawa budowlanego, a nie remont. Wymaga pozwolenia na budowę albo przynajmniej zgłoszenia z projektem, w zależności od zakresu prac. Zmiana pokrycia z dachówki ceramicnej na blachę trapezową przy okazji montażu jaskółki może wymagać osobnego pozwolenia, jeśli zmienia się charakterystykę obciążeń.

Projekt musi sporządzić osoba z uprawnieniami budowlanymi w specjalności architektonicznej lub konstrukcyjno-budowlanej. Adaptacja gotowego projektu katalogowego jest tańsza o ok. 40% niż indywidualny projekt, ale wymaga zgodności z warunkami lokalnymi (wiatr, śnieg, strefa sejsmiczna).

Koszty dla budynku gospodarczego z dwiema jaskółkami w 2024 roku mieszczą się w przedziale 8 000-18 000 zł. Sam projektant to wydatek rzędu 1 500-3 500 zł, w zależności od regionu i stopnia skomplikowania. Konstrukcja drewniana z montażem to ok. 3 500-6 500 zł, pokrycie dachowe wraz z obróbkami 2 000-4 500 zł, a robocizna dekarska 2 000-4 000 zł.

Wskazówka: przed zleceniem projektu poproś wykonawcę o kosztorys w wariancie z dwiema jaskółkami. Przy jednej sztuce koszty mobilizacji ekipy są niemal identyczne, a stawka jednostkowa rośnie o 15-20%.

Najczęstsze błędy wykonawców to rezygnacja z obliczeń statycznych, brak kosza odwadniającego przy bocznych krawędziach oraz niedostateczna izolacja termiczna słupków. Każdy z tych defektów ujawnia się po 2-3 sezonach: zawilgocone deskowanie, grzyb lub straty ciepła widoczne w kamerze termowizyjnej.

Decyzję o jaskółce najlepiej podjąć na etapie projektu domu, bo wówczas koszt wbudowania w nową więźbę jest o połowę niższy niż przebudowa istniejącego dachu. Jeśli etap ten już minął, zacznij od wizyty u architekta z uprawnieniami i wniosku o pozwolenie na budowę, zanim ekipa dekarska pojawi się na budowie.

Źródła: art. 29 ustawy Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1995-1-1 (projektowanie konstrukcji drewnianych). Aktualne teksty jednolite dostępne na isap.sejm.gov.pl oraz pn-EN.pkn.pl.
