Ściana szczytowa w dachu dwuspadowym

Ściana szczytowa w domu z dachem dwuspadowym to ten fragment, o którym inwestorzy myślą dopiero wtedy, gdy na elewacji pojawiają się rysy, a na poddaszu kondensacja. Tymczasem ten element zamyka bryłę budynku od góry, przenosi obciążenia z krokwi i decyduje o szczelności styku dachu ze ścianą zewnętrzną. W dalszych częściach znajdziesz konkretne liczby, normy, warianty materiałowe i techniczne pułapki, które decydują o trwałości oraz energooszczędności całego domu.

• Budowa ściany szczytowej krok po kroku
• Izolacja i ocieplenie ściany szczytowej
• Połączenie ściany szczytowej z dachem
• Najczęstsze błędy przy ścianie szczytowej
• Checklista odbioru ściany szczytowej

Budowa ściany szczytowej krok po kroku

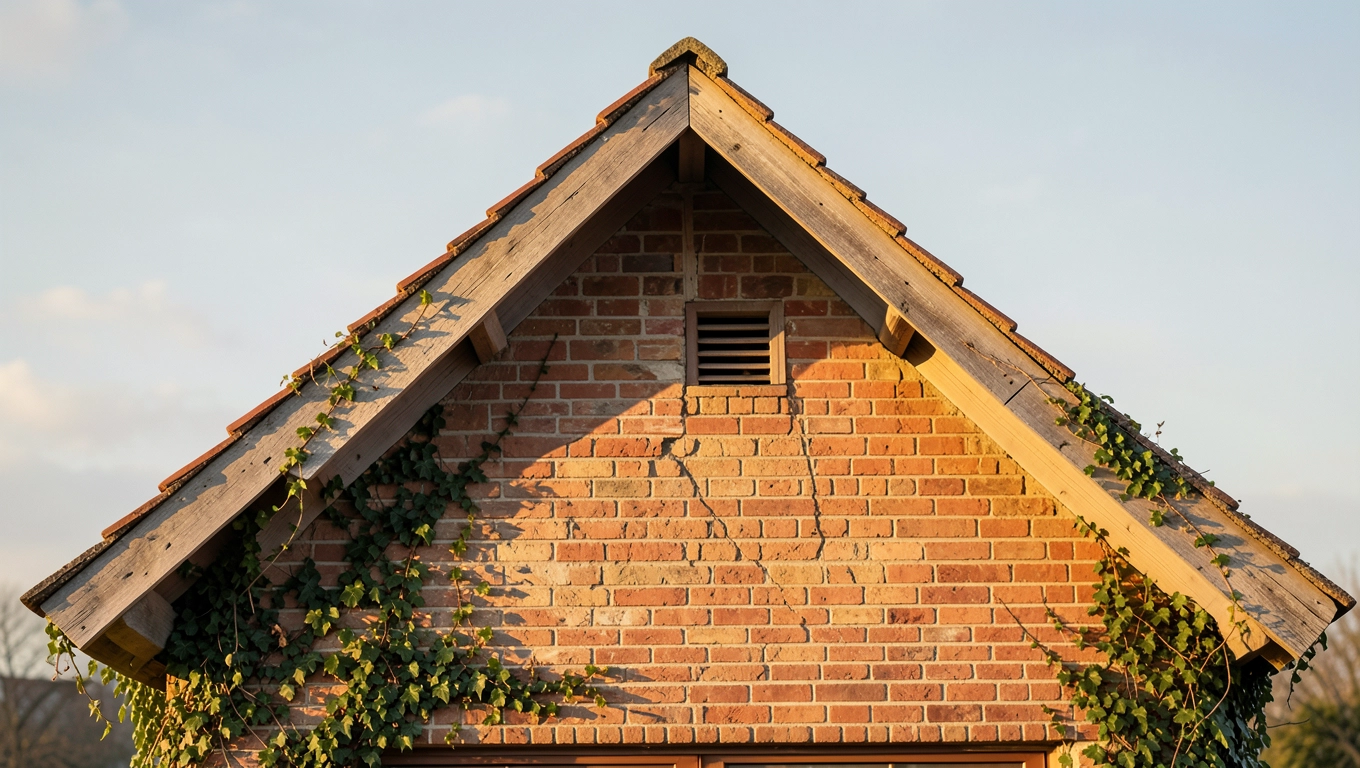

Ściana szczytowa to trójkątna lub trapezowa przegroda, która zamyka przestrzeń poddasza od strony szczytu dachu dwuspadowego. Sięga od wierzchu muru parteru do kalenicy i przylega do płaszczyzny krokwi lub do jętek. Jej głównym zadaniem jest przejęcie parcia wiatru działającego na połacie, a jednocześnie przeniesienie pionowych sił z konstrukcji dachu na strop.

W odróżnieniu od ściany kolankowej, która biegnie wzdłuż okapu i ma stałą wysokość, ściana szczytowa zmienia geometrię w zależności od kąta nachylenia połaci. Przy spadku 35-45° uzyskuje się klasyczny trójkąt, natomiast przy dachu z zerwanym szczytem lub attyką powstaje figura schodkowa. Każdy z tych wariantów wymaga innego rozwiązania wieńca i innego rozmieszczenia stężeń.

Konstrukcja ściany szczytowej w domu z dachem dwuspadowym zaczyna się od wienia, czyli żelbetowego lub murowanego obramowania górnej krawędzi. Wieniec rozkłada obciążenie punktowe z krokwi na całą długość muru i stanowi płaszczyznę kotwienia dla wiatrownicy. Zgodnie z PN-EN 1996-1-1 jego minimalna wysokość to 15 cm, a zbrojenie dobiera konstruktor, pamiętając o współczynniku λ dla strefy wiatrowej.

W narożach ściany szczytowej często pojawiają się pilastry lub słupy żelbetowe o przekroju 25×25 cm do 30×30 cm. Ich zadaniem jest usztywnienie węzła styku ściany z dachem, szczególnie przy rozstawie krokwi powyżej 90 cm. Ściany usztywniające działają wtedy jako tarcza sztywna w kierunku podłużnym, co normy Eurokod 6 określają współczynnikiem α.

Trójwarstwowa ściana szczytowa wymaga dodatkowej warstwy nośnej, szczeliny wentylowanej o szerokości 2-4 cm oraz elewacji. Wariant dwuwarstwowy, najczęściej spotykany w domach jednorodzinnych, łączy mur z ociepleniem ETICS o grubości 15-25 cm. Wariant jednowarstwowy z bloczków betonu komórkowego λ ≤ 0,10 W/(m·K) sprawdza się przy domach pasywnych, ale wymaga precyzyjnego murowania na cienką spoinę 1-2 mm.

Izolacja i ocieplenie ściany szczytowej

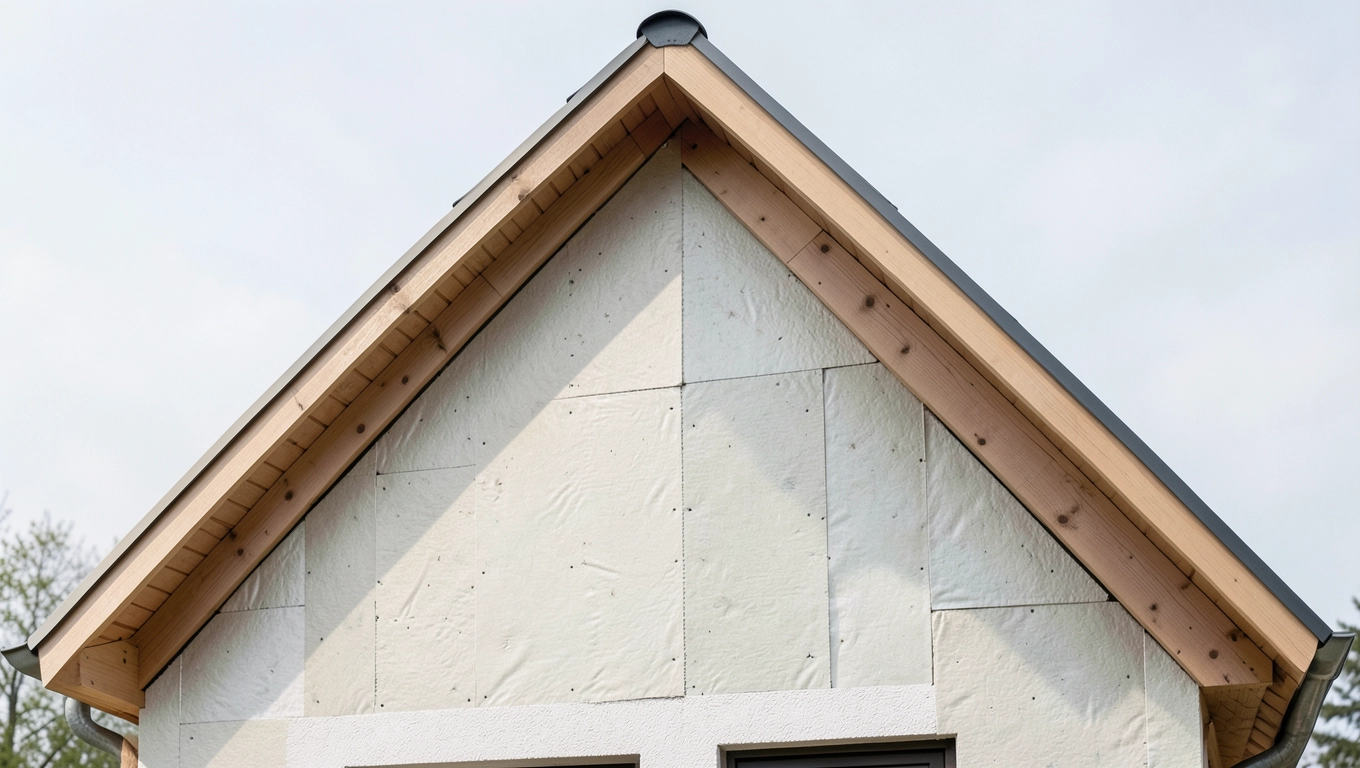

Ocieplenie ściany szczytowej nie może być traktowane jako oddzielny element, ponieważ jej największe straty ciepła powstają w miejscu styku z dachem. Typowy mostek termiczny w narożniku kalenicy przy niezabudowanym poddaszu potrafi podnieść współczynnik U dla całej przegrody nawet o 40%, co w budynku z 2024 roku przekracza wymagania WT 2021 (U ≤ 0,20 W/(m²·K)).

Ciągłość izolacji termicznej ściany szczytowej osiąga się przez zachowanie tego samego materiału na całej wysokości. W ścianie trójwarstwowej stosuje się wełnę mineralną λ = 0,031-0,036 W/(m·K) w szczelinie wentylowanej, natomiast w dwuwarstwowej styropian fasadowy λ = 0,038-0,042 W/(m·K) przyklejany zaprawą klejową do bloczków. Beton komórkowy λ = 0,085-0,10 W/(m·K) pozwala zrezygnować z dodatkowego ocieplenia tylko przy grubości 38-48 cm.

Szczególnej uwagi wymaga styk ściany szczytowej z dachem, gdzie ocieplenie połaci schodzi pod krawędź muru na głębokość minimum 15-20 cm. Powstaje wtedy ciągła przegroda termiczna, która eliminuje typowy mostek liniowy Ψ = 0,15-0,25 W/(m·K). Izolacja powinna być ułożona bez przerw, a każde przebicie (np. rynną, wspornikiem) wymaga wypełnienia pianką PUR o λ ≈ 0,024 W/(m·K).

W ścianie szczytowej z oknem połaciowym lub oknem fasadowym największe mostki powstają wokół ościeży. Rozwiązaniem jest montaż okna w warstwie ocieplenia z zastosowaniem profili ciepłych, które obniżają liniowy współczynnik przenikania ciepła do Ψ ≤ 0,05 W/(m·K). Bez tego zabiegu jedno okno w szczycie potrafi zwiększyć zapotrzebowanie na ciepło całego budynku o 30-50 kWh rocznie.

Ochronę przed wilgocią zapewnia folia paroizolacyjna SD ≥ 100 m od strony wnętrza oraz folia wiatroizolacyjna SD ≤ 0,3 m od zewnątrz. Prawidłowy układ warstw pozwala utrzymać punkt rosy poza przegrodą, co w polskim klimacie (strefa III, θe = −20°C) wymaga temperatury wewnętrznej ściany powyżej 13°C. Inwestorzy, którzy oszczędzają na folii, po dwóch sezonach grzewczych widzą zacieki wokół krokwi.

Połączenie ściany szczytowej z dachem

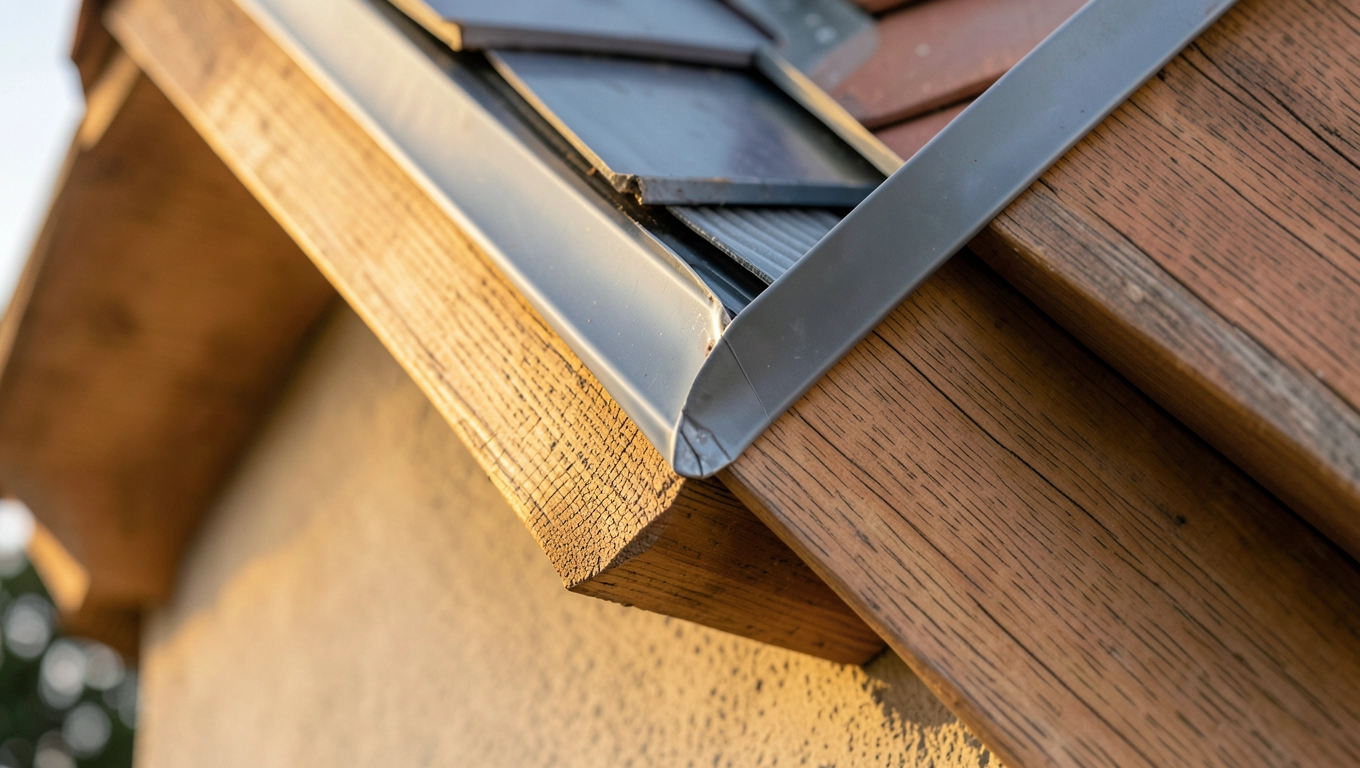

Połączenie ściany szczytowej z dachem to newralgiczny węzeł, którego szczelność zależy od trzech elementów: deski szczytowej, wiatrownicy i obróbki blacharskiej. Deska szczytowa o grubości 25-32 mm mocowana do krokwi wzdłuż linii szczytu tworzy płaszczyznę oparcia dla pokrycia, a wiatrownica, czyli krawędziak 5×8 cm, usztywnia połączenie ściany z konstrukcją dachu.

Wariant z okapem wymaga wydłużenia krokwi o 40-60 cm poza lico ściany i zabezpieczenia ich czopem lub kątownikiem stalowym. Ściana szczytowa z okapem jest łatwiejsza do uszczelnienia, bo deska czołowa i pas nadrynnowy tworzą naturalną barierę przed zaciekami. Najczęściej stosuje się tu blachę powlejkaną grubości 0,55-0,70 mm z kapinosem.

Wariant bez okapu sprawia, że ściana szczytowa kończy się równo z krawędzią krokwi, a pokrycie schodzi bezpośrednio na rynnę. To rozwiązanie estetyczne, lecz wymaga precyzyjnej obróbki typu „wydra" lub blachy opierzeniowej schodzącej minimum 10 cm na lico ściany. Każde niedokładne podcięcie pokrycia w tym miejscu prowadzi do przedmuchów i zacieków przy silnym wietrze.

Ściana szczytowa z attyką to wariant nowoczesny, w którym ściana wzniesiona ponad połać tworzy barierę przeciwśniegową i przeciwwiatrową. Attyka o wysokości 60-120 cm wymaga dodatkowego żelbetowego obramowania i odprowadzenia wody z płaszczyzny dachu do rynny wewnętrznej. Jej połączenie z dachem musi być wykonane jako szczelne ogniwo, najczęściej z użyciem membrany EPDM.

Kotwienie ściany szczytowej do konstrukcji dachu realizuje się przez łączniki stalowe ocynkowane ogniowo o średnicy 12 mm, rozmieszczone co 60-80 cm. Według PN-EN 1993-1-8 nośność łącznika powinna uwzględniać kierunek sił (parcie i ssanie wiatru) oraz kategorię korozyjności środowiska. Brak kotwienia lub jego wykonanie z prętów nieocynkowanych powoduje korozję i rozszczelnienie po kilku latach.

Wiatrownica boczna, czyli deska przybita do bocznych krokwi na długości szczytu, usztywnia połączenie i chroni przed wnikaniem śniegu pod pokrycie. Jej wysokość powinna odpowiadać profilowi dachówki lub panelu, aby woda nie przedostawała się przez szczeliny. W domach z panelami na rąbek stosuje się dodatkowe zaczepy mechaniczne co 30 cm.

Najczęstsze błędy przy ścianie szczytowej

Samodzielna zmiana geometrii dachu dwuspadowego to najpoważniejszy błąd, który popełniają inwestorzy po zakupie projektu gotowego. Obniżenie kalenicy o 30 cm bez konsultacji z konstruktorem zmienia rozkład sił w ścianie szczytowej i może spowodować pęknięcia w narożach już po pierwszym sezonie zimowym. Każda modyfikacja kąta spadku, wysokości ściany czy rozstawu otworów wymaga nowego obliczenia wg Eurokodu.

Brak ciągłości izolacji w górnym narożniku ściany szczytowej wynika najczęściej z pośpiechu ekipy montażowej. Wełna przycięta zbyt krótko albo styropian ułożony „na styk" tworzy szczelinę, przez którą ucieka ciepło. Lokalne wychłodzenie powierzchni poniżej punktu rosy skutkuje kondensacją, a po dwóch sezonach zagrzybieniem.

Nieprawidłowe obróbki blacharskie przy okapie i attyce to kolejny typowy problem. Zbyt płytki kapinos, brak listwy startowej czy folia wstępnego krycia ułożona zamiast membrany paroprzepuszczalnej powodują zacieki na ścianie od strony poddasza. Rozwiązaniem jest użycie gotowych elementów systemowych producenta pokrycia, a nie łączenie przypadkowych blach.

Materiały niezgodne z projektem, takie jak zamiana bloczków silikatowych na beton komórkowy bez zmiany obliczeń, potrafią obniżyć nośność ściany szczytowej o 30%. Różnica w wytrzymałości na ściskanie (silikaty 15-20 MPa vs. beton komórkowy 2-4 MPa) wymaga korekty zbrojenia wieńca. Inwestorzy rzadko zdają sobie sprawę, że ta zamiana wpływa też na akustykę i masę akumulacyjną przegrody.

Brak projektu konstrukcyjnego dla ściany szczytowej to błąd, którego skutki ujawniają się po kilku latach. Bez obliczeń rozmieszczenia pilastrów, przekroju wieńca i zbrojenia naroży ściana zaczyna pracować niezgodnie z założeniami. Pojawiają się rysy przy oknach, skrzypienie przy wietrze, a w skrajnych przypadkach deformacja kalenicy.

Checklista odbioru ściany szczytowej

Odbiór ściany szczytowej przed zasłonięciem kolejnymi warstwami to jedyny moment, w którym można wychwycić błędy bez kucia. Dlatego inwestor powinien przejść z ekipą po ścianie i sprawdzić kilkanaście punktów krytycznych. Poniższa lista pozwala wyegzekwować poprawki na etapie, gdy są jeszcze tanie.

• Dokumentacja: projekt konstrukcyjny, dziennik budowy, atesty materiałów i certyfikaty bloczków.
• Wieniec: ciągłość zbrojenia, otulina 3-4 cm, beton klasy C20/25, zakotwienie w narożach minimum 50 cm.
• Połączenie z dachem: kotwy co 60-80 cm, wiatrownica przybita do każdej krokwi, deska szczytowa impregnowana.
• Izolacja: brak szczelin w narożnikach, ciągłość z ociepleniem połaci, folia paroizolacyjna bez przerw.
• Obróbki: pas nadrynnowy, kapinos, listwa startowa, blacha opierzeniowa przy attyce.
• Elewacja: równość muru (odchylka ±5 mm na 2 m), tynk zbrojony siatką w narożach.
• Stan techniczny: brak rys, wykwitów, zabrudzeń, właściwe zabezpieczenie przed wodą opadową.

Krótki przykład dobrze wykonanego domu z dachem dwuspadowym: ściana szczytowa z bloczków betonu komórkowego odmiany 600 o grubości 36 cm, wieniec 25×25 cm z czterema prętami ⌀12 mm, ocieplenie ze styropianu fasadowego 20 cm λ = 0,038 W/(m·K), wiatrownica impregnowana 5×8 cm i kotwy stalowe co 70 cm. Dach o spadku 40° z pokryciem z dachówki ceramicznej, okap 50 cm, rynna 150 mm. Współczynnik U ściany wynosi 0,18 W/(m²·K), co spełnia wymagania WT 2021 z niewielkim zapasem.

Kiedy skonsultować się z projektantem

Każda decyzja wykraczająca poza projekt gotowy, w tym zmiana materiału ściany, powiększenie otworu okiennego w szczycie, dołożenie balkonu lub zmiana kąta nachylenia połaci, wymaga aneksu do dokumentacji. Uprawniony konstruktor oceni, czy ściana szczytowa przeniesie nowe obciążenia i jakie wzmocnienia trzeba zaprojektować. Inwestorzy, którzy pomijają ten krok, ryzykują nie tylko utratę gwarancji, ale też bezpieczeństwo domowników.

Ściana szczytowa w dachu dwuspadowym zamyka bryłę i decyduje o jej energooszczędności, dlatego warto potraktować ją jako priorytet już na etapie projektu. Precyzyjne wykonanie, ciągła izolacja i staranne obróbki przełożą się na komfort użytkowania oraz brak kosztownych napraw w kolejnych dekadach.

Źródła danych i norm: PN-EN 1996-1-1 (Eurokod 6, projektowanie konstrukcji murowych), PN-EN 1993-1-8 (Eurokod 3, projektowanie węzłów stalowych), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: Dz.U. 2022 poz. 1225), Warunki Techniczne WT 2021 (U ≤ 0,20 W/(m²·K)), katalogi techniczne producentów bloczków ceramicznych, silikatowych i betonu komórkowego (informacje ogólnodostępne na stronach producentów).
