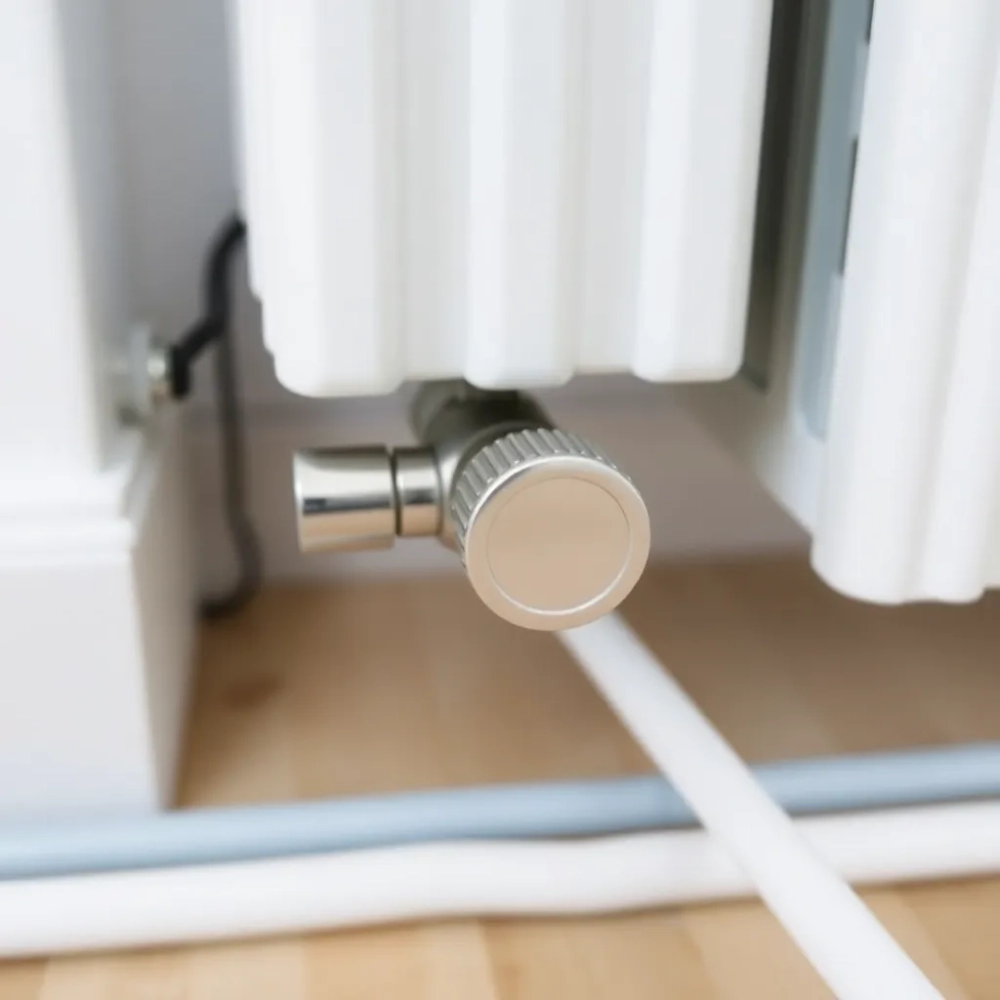

Czy można podłączyć podłogówkę pod grzejnik? Sprawdź, zanim zaczniesz

Tak, podłączenie ogrzewania podłogowego pod grzejnik jest technicznie wykonalne, ale samo przepięcie jednego obiegu do drugiego bez przemyślanego schematu hydraulicznego kończy się najczęściej przegrzanym salonem i zimną łazienką. Różnica temperatur zasilania 50-70°C dla grzejników wobec 25-40°C dla podłogówki wymaga świadomych kompromisów i konkretnych elementów instalacji, inaczej cały układ zacznie ze sobą walczyć o priorytet grzewczy.

• Dlaczego w ogóle łączyć te dwa systemy
• Czy można podłączyć podłogówkę pod grzejnik trzy warianty instalacji
• Podłogówka z powrotu grzejnika szybki sposób i jego wady
• Rozdzielacz wspólny dla podłogówki i grzejników zawór mieszający krok po kroku
• Jak połączyć ogrzewanie podłogowe z grzejnikowym i sterować obydwoma naraz
• Najczęstsze błędy i kiedy NIE łączyć obu systemów

Dlaczego w ogóle łączyć te dwa systemy

Salon z dużymi przeszkleniami grzeje się inaczej niż sypialnia z zasłonami, a łazienka potrzebuje ciepła rano, nie wieczorem. Podłogówka oddaje energię przez promieniowanie i konwekcję naturalną przy niskiej temperaturze czynnika, co daje uczucie miłego ciepła od stóp w górę i ogranicza ruch kurzów. Grzejnik natomiast szybko reaguje na zmianę temperatury w pomieszczeniu, więc sprawdza się tam, gdzie ważna jest dynamika na przykład w sypialni przed snem.

Decydujący jest bilans energetyczny budynku. W domu o zapotrzebowaniu 80 W/m² podłogówka sama potrafi obsłużyć większość pomieszczeń, ale przy 120 W/m² lepiej wspomóc ją grzejnikami w newralgicznych punktach. Połączenie obu obiegów pozwala też obniżyć temperaturę zasilania całej instalacji o 5-10°C, co w pompach ciepła przekłada się na wzrost współczynnika COP o 0,3-0,5.

Czy można podłączyć podłogówkę pod grzejnik trzy warianty instalacji

Pierwszy wariant to podłogówka zasilana bezpośrednio z powrotu grzejnika. Stosuje się tu trójnik na rurociągu powrotnym tuż za grzejnikiem i podłącza pętlę podłogową. Rozwiązanie proste i tanie, ale pozbawione regulacji podłoga grzeje się zawsze, gdy pracuje grzejnik, a jej temperatura zależy od tego, jak mocno działa obieg grzejnikowy. Nie nadaje się do domów pasywnych ani do pomp ciepła, bo temperatura wody wracającej z grzejnika (ok. 45-55°C) jest wciąż za wysoka dla komfortowej podłogi.

Drugi wariant to wspólny rozdzielacz z zaworem mieszającym trójdrogowym. Źródło ciepła zasila rozdzielacz, z którego wychodzą dwa obiegi: jeden z pełną temperaturą do grzejników i drugi, schłodzony mieszanką z powrotem, do pętli podłogowej. To standard w nowych realizacjach, przewidziany też przez producentów rozdzielaczy zgodnie z normą PN-EN 1264.

Trzeci wariant zakłada całkowite rozdzielenie obiegów za pomocą buforu ciepłej wody użytkowej lub sprzęgła hydraulicznego. Źródło ciepła ładuje bufor, a każdy obieg pobiera z niego wodę o temperaturze dostosowanej do siebie. Wariant najbardziej elastyczny, lecz najdroższy i wymagający większej kotłowni.

Podłogówka z powrotu grzejnika szybki sposób i jego wady

Podłączenie polega na wpięciu trójnika w rurę powrotną gałązki grzejnikowej i poprowadzeniu z niego obiegu podłogowego do rozdzielacza lub bezpośrednio do pomieszczenia. Schemat jest prosty: grzejnik oddaje część wody o temperaturze ok. 50°C, a pętla podłogowa odbiera ją i oddaje przez 5-7°C spadku temperatury. W praktyce działa jak niezależny obieg, lecz jest całkowicie zależny od działania grzejnika.

Problem pojawia się przy zmianie pogody. Gdy pomieszczenie z grzejnikiem osiągnie zadaną temperaturę, zawór termostatyczny zamyka przepływ i cały obieg podłogowy natychmiast stygnie. Użytkownik odczuwa to jako chłodną podłogę w słoneczny poranek, kiedy sypialnia się nie grzeje, a salon tak. Drugą wadą jest brak ograniczenia temperatury zasilania podłogówki brak zaworu mieszającego oznacza ryzyko przekroczenia 45°C, a powyżej tej wartości wylewka cementowa zaczyna się rozszerzać nieliniowo i mogą pojawić się rysy.

Kiedy NIE stosować tego wariantu: w domach pasywnych, w instalacjach z pompą ciepła monoblok, w lokalach z ogrzewaniem podłogowym na dużej powierzchni powyżej 40 m². Pominięcie zaworu mieszającego przy pompie ciepła obniża jej COP nawet o 0,8, a to bezpośrednio zwiększa rachunek za prąd.

Rozdzielacz wspólny dla podłogówki i grzejników zawór mieszający krok po kroku

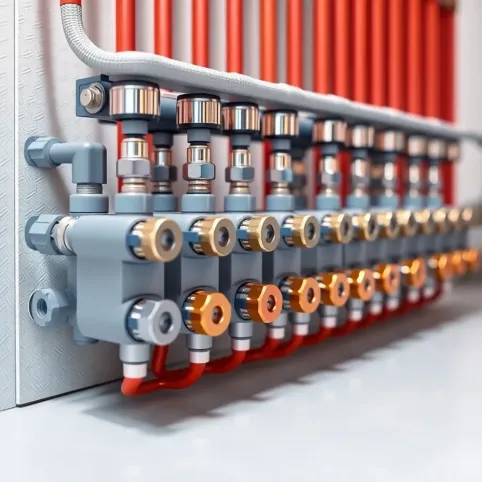

Rozdzielacz z zaworem trójdrogowym stanowi serce dobrze zaprojektowanej instalacji mieszanej. Ciepła woda ze źródła wpływa do rozdzielacza, a zawór mieszający (najczęściej z siłownikiem termoelektrycznym 230 V lub 24 V) dozuje porcję wody z powrotem, uzyskując temperaturę zasilania pętli podłogowej ustawioną zwykle na 30-35°C. Na belce rozdzielacza montuje się przepływomierze do każdej pętli, a za nimi zawory regulacyjne.

Schemat hydrauliczny wygląda następująco: kocioł lub pompa ciepła → sprzęgło lub pompa obiegowa główna → rozdzielacz górny z zaworem mieszającym → dwie sekcje (podłogówka i grzejniki) → rozdzielacz dolny (powrotny) → źródło. Każda sekcja ma swoją pompę obiegową lub obie pompy zasilane są przez jedną, przewymiarowaną.

Krok po kroku montaż wygląda tak: wyznaczenie tras rur i miejsca na rozdzielacz (zazwyczaj w ścianie korytarzowej 30 cm nad podłogą), ułożenie pętli podłogowych zgodnie z normą PN-EN 1264 (rury PE-Xa 16×2 lub PE-RT II 17×2, rozstaw 15-20 cm, długość pętli do 100 m), montaż szafki rozdzielacza, ustawienie zaworu mieszającego z głowicą termostatyczną (np. 20-55°C), podłączenie obiegu grzejnikowego bezpośrednio za rozdzielaczem.

Checklist materiałowy: rozdzielacz mosiężny lub stalowy z zaworem mieszającym, siłownik termoelektryczny, zawory odcinające, termometry na zasilaniu i powrocie, pompa obiegowa z elektroniczną regulacją obrotów, zawory regulacyjne przepływu, trójniki do podłączenia grzejników, izolacja rur, rozdzielacz z regulacją przepływomierzy.

Wskazówka wykonawcza: ustaw zawór mieszający na 5°C niżej niż wymaga pętla podłogowa. Różnica 5°C kompensuje straty ciepła w rurociągu między rozdzielaczem a pętlą i zapobiega zimnym strefom przy ścianach zewnętrznych.

Jak połączyć ogrzewanie podłogowe z grzejnikowym i sterować obydwoma naraz

Sterowanie decyduje, czy instalacja działa komfortowo, czy ciągle sięga po termostat. Najlepiej sprawdza się system z jednym sterownikiem nadrzędnym komunikującym się z siłownikami termoelektrycznymi na rozdzielaczu oraz z głowicami termostatycznymi przy grzejnikach. Nowoczesne sterowniki obsługują zarówno przewodowe (OpenTherm, magistrala 4-żyłowa), jak i bezprzewodowe (Wi-Fi 2,4 GHz, Zigbee) siłowniki.

Realne scenariusze użytkowania pokazują sens takiej automatyki. Tryb urlopowy obniża temperaturę w obu obiegach do 12-15°C, a w dzień powrotu sterownik stopniowo podnosi zasilanie. Tryb nocny w sypialni wyłącza grzejnik po 23:00 i uruchamia podłogówkę do 35°C w łazience na 6:30. Tryb weekendowy utrzymuje komfortowy 21°C w salonie od piątku 16:00 do niedzieli 20:00, a w tygodniu przechodzi na tryb ekonomiczny.

Sterowanie pogodowe współpracuje z czujnikiem temperatury zewnętrznej. Krzywa grzewcza dobiera temperaturę zasilania na podstawie temperatury na zewnątrz przy -10°C podłogówka dostaje 38°C, a przy +10°C tylko 26°C. Głowica termostatyczna przy grzejniku koryguje tę wartość o ±3°C w zależności od zmierzonej temperatury w pomieszczeniu. Dzięki temu dom nie przegrzewa się podczas słonecznej zimy.

Uwaga techniczna: czas otwarcia zaworu mieszającego wpływa na histerezę całego systemu. Przy zaworze o czasie otwarcia 30 s i kroku regulacji 0,5°C instalacja reaguje po 90-120 s, co wystarcza dla pętli podłogowej, ale dla grzejników warto dodać szybki zawór 3-drogowy z napędem 3 s.

Najczęstsze błędy i kiedy NIE łączyć obu systemów

Brak zaworu mieszającego to wada numer jeden przy podłączaniu podłogówki do istniejącej instalacji grzejnikowej. Bez niego temperatura zasilania podłogówki przekracza bezpieczne 35-40°C, a użytkownik skarży się na gorącą podłogę w łazience i jednocześnie zimne płytki przy drzwiach balkonowych. Drugi błąd to źle dobrana pompa obiegowa. Pompa o zbyt dużym przepływie wywołuje szum w pętlach podłogowych i nierównomierne nagrzewanie pętli krótkich względem długich.

Trzeci błąd to pomijanie regulacji przepływomierzami na rozdzielaczu. Bez nich pętla o długości 80 m dostaje trzy razy więcej wody niż pętla 30 m, co prowadzi do miejscowego przegrzewania przy jednoczesnym niedogrzaniu części podłogi. Czwarty to brak odpowietrznika na belce powrotnej, który przy podłogówce jest kluczowy, bo pęcherzyki powietrza zbierają się w najwyższych punktach instalacji.

Piąty, najtrudniejszy do naprawienia, to łączenie ogrzewania podłogowego z kotłem na paliwo stałe bez bufora ciepła. Kocioł taki wymaga wysokiej temperatury powrotu (min. 55-65°C), żeby nie dochodziło do korozji niskotemperaturowej i odkładania smoły na wymienniku. Podłogówka zasilana wodą 30°C obniża temperaturę powrotu poniżej tej granicy, co w kilka tygodni niszczy wymiennik.

Łączenie w istniejącej instalacji modernizacja krok po kroku

Modernizacja różni się od budowy nowego domu ograniczeniami wynikającymi z już istniejącej hydrauliki. Pierwszy krok to inwentaryzacja: spisanie typu i mocy grzejników, średnic rur (najczęściej 16, 20 lub 22 mm), materiału (stal, miedź, PEX), lokalizacji pionów i średniego ciśnienia w instalacji. Drugi krok to sprawdzenie źródła ciepła jego mocy, maksymalnej temperatury zasilania oraz możliwości sterowania.

Trzeci krok to dobór miejsca na szafkę rozdzielacza. W istniejącym budynku szafka trafia zwykle w ścianę korytarzową lub pod schody, a rury podłogowe prowadzone są w warstwie wylewki o grubości minimum 6,5 cm nad izolacją termiczną (zgodnie z normą PN-EN 1264-2). Czwarty krok to zaprojektowanie pętli z uwzględnieniem stref zimnych przy oknach sięgających do podłogi i ścianach zewnętrznych rozstaw rur zmniejsza się z 20 do 15 cm.

Piąty krok to próba ciśnieniowa szczelności instalacji przy 6 barach przez 24 h, a szósty to uruchomienie z ustawieniem zaworu mieszającego i regulacją przepływomierzy. Hydraulik powinien zostawić protokół uruchomienia z zapisanymi wartościami przepływu i temperatury zasilania każdej pętli.

Checklista przed montażem:
- źródło ciepła: typ, moc, zakres temperatury zasilania
- zapotrzebowanie cieplne każdego pomieszczenia (obliczone wg PN-EN 12831)
- izolacja podłogi: 5-10 cm EPS lub XPS o λ ≤ 0,035 W/(m·K)
- liczba pętli podłogowych (maks. 100 m każda, 12-15 m² na pętlę)
- liczba stref grzewczych (każda z osobnym termostatem)
- sterownik pogodowy z krzywą grzewczą lub strefowy bez Wi-Fi
- izolacja krawędziowa grubości 8-10 mm na obwodzie pomieszczenia
- próba ciśnieniowa i protokół uruchomienia

W domu o powierzchni 120 m² ze strefą dzienną na podłogówce i sypialniami na grzejnikach najczęściej sprawdza się wariant rozdzielacz + zawór 3-drogowy. Pozwala utrzymać temperaturę podłogi 26-29°C, a grzejników 21°C, zużywając rocznie 15-30% mniej energii niż sama instalacja grzejnikowa z temperaturą zasilania 65°C. Konfiguracja taka obsłuży pompę ciepła, kocioł gazowy i kocioł na pellet z buforem, ale nie współpracuje z kotłem węglowym bez bufora.

Realna oszczędność zależy od trzech czynników: jakości izolacji budynku (λ ścian 0,18-0,30 W/(m²·K) to dziś standard), temperatury zasilania (każdy 1°C mniej to ok. 2-3% energii mniej) i poprawności regulacji (źle ustawione przepływomierze zwiększają zużycie nawet o 20%). W typowym domu energooszczędnym łączenie tych dwóch systemów przynosi 1 200-2 500 PLN oszczędności rocznie w porównaniu z samym ogrzewaniem grzejnikowym w tej samej temperaturze komfortu.

Źródła i normy

- PN-EN 1264-2: Ogrzewanie podłogowe badania i określanie wydajności cieplnej
- PN-EN 1264-5: Ogrzewanie podłogowe kompletne instalacje ogrzewania podłogowego
- PN-EN 12831: Charakterystyka energetyczna budynków obliczanie zapotrzebowania na ciepło
- Rozporządzenie Ministra Infrastruktury z 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (dział IX, § 314-326)
- PN-92/B-01706: Instalacje wodociągowe wymagania w projektowaniu
- Portal Urzędu Regulacji Energetyki (URE)
- Krajowa Agencja Poszanowania Energii (KAPE)
