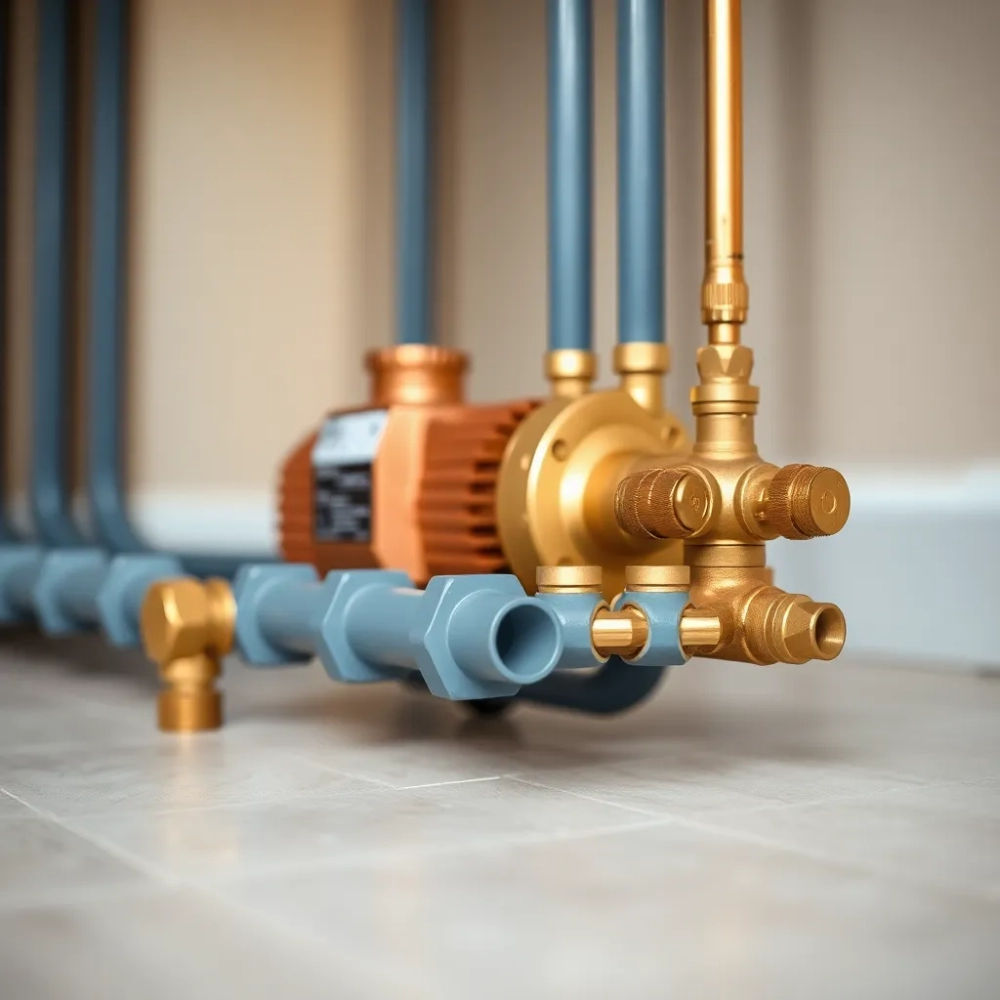

Czy do ogrzewania podłogowego potrzebna jest pompa? Wyjaśniamy raz na zawsze

Zapytanie o pompę przy rozdzielaczu podłogówki zwykle rodzi się w głowie inwestora tuż przed wylaniem wylewki, kiedy nagle okazuje się, że hydraulyk ma inną wizję niż projektant, a sąsiad twierdzi, że „u niego pompa stoi i działa od lat". Krótka, uczciwa odpowiedź brzmi: pompa obiegowa do ogrzewania podłogowego nie jest obowiązkowym elementem każdej instalacji, ale jej montaż może być albo zbędny, albo wręcz niezbędny, zależnie od trzech konkretnych zmiennych, które da się ustalić jeszcze przed zakupem armatury. Poniżej rozkładam ten temat na czynniki pierwsze, podaję konkretne liczby, tabele strat i długości pętli oraz pokazuję trzy realne konfiguracje z różnych etapów budowy, żeby każdy mógł dopasować rozwiązanie do własnej kotłowni, a nie odwrotnie.

• Kiedy pompa przy rozdzielaczu podłogówki jest zbędna
• Kiedy pompa obiegowa do ogrzewania podłogowego staje się konieczna
• Jak źródło ciepła wpływa na decyzję o montażu pompy
• Długość pętli podłogówki bez dodatkowej pompy co musisz wiedzieć
• Checklista projektowa przed zakupem pompy
• Trzy realne konfiguracje z budowy
• 7 grzechów głównych instalatora
• Dobór armatury i montaż
• Pompa przy rozdzielaczu podłogówki najczęstsze pytania inwestorów

Kiedy pompa przy rozdzielaczu podłogówki jest zbędna

Niskotemperaturowe źródło ciepła, czyli pompa ciepła albo kocioł kondensacyjny ustawiony na 35-40°C, samo w sobie wymusza łagodne warunki pracy, w których woda krąży powoli i bez dużych oporów. W takim układzie różnica ciśnień generowana przez główną pompę źródła wystarcza, by przepchnąć czynnik przez cały rozdzielacz i wszystkie pętle podłogowe.

Wystarczy spojrzeć na fizykę: gęstość wody o temperaturze 35°C wynosi około 994 kg/m³, a jej lepkość kinematyczna spada do mniej więcej 0,72 mm²/s. To oznacza, że opory przepływu w rurze PEX/PE-RT o średnicy 16 mm są relatywnie niskie, a pompa źródła ciepła o wysokości podnoszenia 6-8 m słupa wody bez problemu obsługuje rozdzielacz z 6-8 obiegami. Dodatkowa pompa przy rozdzielaczu podłogówki w tym scenariuszu byłaby nie tylko zbędna, ale wręcz szkodliwa, bo zaburzyłaby delikatnie zrównoważoną hydraulikę.

Drugi argument to sprawność sezonowa. Wymuszanie wyższej temperatury zasilania, niż wymaga tego budynek, obniża SCOP pompy ciepła o 5-8% rocznie za każde 5°C powyżej optymalnego punktu pracy. Instalacja dodatkowej pompy przy rozdzielaczu, która generuje dodatkowe opory i wymusza podniesienie ciśnienia w obiegu źródła, realnie przesuwa punkt pracy w górę. Innymi słowy, inwestor płaci za prąd, który zamienia się w ciepło strat, zamiast grzać posadzkę.

W układach niskotemperaturowych, w których całość budynku grzeje się wyłącznie podłogówką, a łączna długość pętli nie przekracza 600-800 m, pompa obiegowa przy rozdzielaczu podłogówki najczęściej nie jest potrzebna. Rolę „wspomagacza" pełni wtedy pompa źródła ciepła albo pompa obiegowa w kotłowni, dobrana do całego budynku, a nie do pojedynczego obiegu grzewczego.

Kiedy pompa obiegowa do ogrzewania podłogowego staje się konieczna

Są trzy sytuacje, w których pompa obiegowa do ogrzewania podłogowego przestaje być luksusem, a staje się warunkiem poprawnej pracy całej instalacji. Pierwsza to klasyczny układ mieszany, w którym na parterze pracuje podłogówka, a na piętrze grzejniki. Druga to stary kocioł węglowy, miałowy lub na ekogroszek, który fizycznie nie jest w stanie zejść poniżej 55-60°C na zasilaniu. Trzecia to przypadek, gdy jedna pętla podłogówki przekracza 100 m, a opory rosną tak, że pompa źródła po prostu nie daje rady.

Granica 35-40°C na powierzchni rury PEX/PE-RT nie jest przypadkowa. Powyżej tej temperatury zaczyna przyspieszać degradacja tworzywa, a wylewka anhydrytowa traci stabilność wymiarową. W praktyce oznacza to, że rura zasilana wodą 60°C w kontakcie z wylewką o grubości 6,5 cm szybko oddaje tyle ciepła, że posadzka robi się nieprzyjemnie gorąca, a jednocześnie beton zaczyna pękać w spoinach dylatacyjnych. Stąd potrzeba zmieszania strumienia gorącej wody z powrotem w taki sposób, żeby do podłogówki trafiło maksymalnie 35-40°C.

Tu właśnie wchodzi pompa przy rozdzielaczu podłogówki, współpracująca z zaworem mieszającym trójdrogowym albo czterodrogowym. Zawór obniża temperaturę, a pompa wymusza przepływ w pętlach, których opór sam zawór nie pokonałby. Bez niej woda albo stoi w pętlach, albo płynie tak wolno, że rotametry pokazują minimalne wartości, a komfort cieplny jest żaden.

Jak źródło ciepła wpływa na decyzję o montażu pompy

Źródło ciepła determinuje temperaturę zasilania, a temperatura zasilania determinuje, czy potrzebny jest mieszacz. Każdy dodatkowy mieszacz to nie tylko kolejna pompa obiegowa, ale też kolejne opory, które trzeba pokonać w instalacji. W pompie ciepła powietrze-woda w trybie grzania temperatura na wyjściu rzadko przekracza 45°C, więc hydraulika jest prosta: pompa źródła tłoczy wodę bezpośrednio do rozdzielacza podłogówki, a stamtąd wraca do źródła.

Kotły kondensacyjne na gaz ziemny, ustawione na krzywą grzewczą dopasowaną do podłogówki, pracują w zakresie 30-50°C. W domach dobrze ocieplonych (U ścian poniżej 0,18 W/m²K) potrafią zejść do 32-35°C przy temperaturze zewnętrznej -10°C, więc mieszacz jest zbędny, a co za tym idzie, zbędna jest też pompa przy rozdzielaczu podłogówki. Wystarczy pompa obiegowa w kotłowni o wydajności 3-5 m³/h i wysokości podnoszenia 4-6 m.

Kocioł na pellet, ekogroszek albo zgazujący drewno to inna bajka. Minimalna temperatura powrotu kotła kondensacyjnego na pellet wynosi około 55-60°C, a klasycznego kotła zgazującego jeszcze więcej. W takim układzie pompa obiegowa do ogrzewania podłogowego jest niezbędna, a do tego dochodzi sprzęgło hydrauliczne, które oddziela obieg kotła od obiegu podłogówki. Bez sprzęgła kocioł pracowałby w permanentnym trybie „przegrzany powrót", co obniża jego sprawność o 8-15% i przyspiesza zanieczyszczenie wymiennika.

Długość pętli podłogówki bez dodatkowej pompy co musisz wiedzieć

Długość pętli to drugi, obok temperatury zasilania, czynnik decydujący o oporach instalacji. Każdy metr rury 16 mm generuje spadek ciśnienia rzędu 80-150 Pa przy przepływie 0,3-0,5 l/s, a to oznacza, że pętla 100 m daje 8-15 kPa. Dodaj do tego opór rozdzielacza, zaworów regulacyjnych i rotametrów, a okaże się, że pompa źródła o wysokości podnoszenia 6 m (czyli około 60 kPa) pokona taki opór, ale już dwie takie pętle na jednym rozdzielaczu zaczynają ją przybliżać do granicy wydajności.

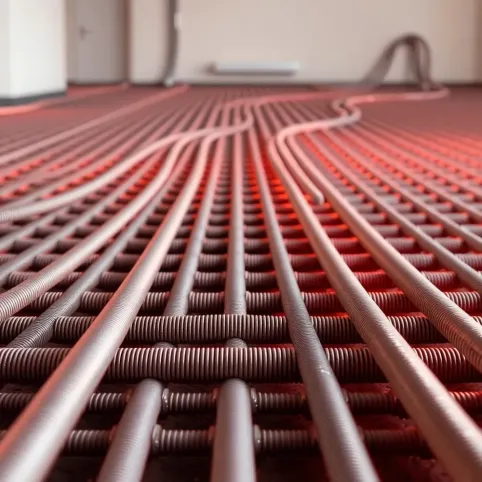

Producenci rur PEX/PE-RT zwykle podają maksymalną długość pętli dla średnicy 16 mm w przedziale 80-100 m, dla 17 mm 100-120 m, a dla 20 mm nawet 120-150 m. To nie jest liczba wzięta z sufitu, tylko wynik testów ciśnieniowych i analizy rozkładu temperatury w posadzce. Zbyt długa pętla oznacza, że jej koniec jest wyraźnie chłodniejszy niż początek, a różnica przekraczająca 3-4°C już czuć pod bosą stopą.

Jeżeli projektant zaplanował dom o powierzchni 180 m² z rozstawem rur 15 cm, a każde pomieszczenie ma osobną pętlę, realnie wychodzi 8-12 obiegów po 60-90 m. Taki rozdzielacz z pompą źródła ciepła o wydajności 2,5 m³/h obsłuży bez dodatkowej pompy przy rozdzielaczu. Gorzej, jeśli ktoś próbuje zrobić 200-metrową pętlę, bo „mniej roboty na budowie". Wtedy pompa obiegowa do ogrzewania podłogowego staje się konieczna, ale problem z nierównomiernym rozkładem temperatury w posadzce i tak pozostanie.

Praktyczna rada: przed zakupem rozdzielacza policz łączną długość wszystkich pętli. Jeżeli suma nie przekracza 600 m, a źródło ciepła pracuje niskotemperaturowo, pompa przy rozdzielaczu podłogówki nie będzie potrzebna. Powyżej 800 m albo przy kotłach wysokotemperaturowych, montaż pompy to nie opcja, lecz warunek poprawnej pracy.

Checklista projektowa przed zakupem pompy

Zanim zdecydujesz się na konkretny model, odpowiedz sobie na pięć pytań, które rozstrzygają o parametrach pompy, typie zaworu mieszającego i kosztach całego węzła. Pierwsze pytanie dotyczy źródła ciepła, drugie typu instalacji (czy podłogówka stoi sama, czy w towarzystwie grzejników), trzecie długości pętli, czwarte ich rozstawu, a piąte liczby obiegów na rozdzielaczu. Każde z tych pytań ma konkretną, liczbową odpowiedź, którą da się wpisać w arkusz kalkulacyjny.

Jeżeli po przejściu tej listy okazuje się, że pompa obiegowa do ogrzewania podłogowego jest potrzebna, kolejnym krokiem jest dobór jej parametrów. Wysokość podnoszenia powinna wynosić minimum 1,5-2,0 m słupa wody więcej, niż wynosi suma oporów rozdzielacza i najdłuższej pętli. W praktyce dla typowej podłogówki 120 m² z 8 obiegami o średnicy 16 mm wystarczy pompa o parametrach 4 m³/h i 5 m słupa wody. Przekłada się to na moc hydrauliczną około 50-70 W, czyli koszt prądu rzędu 250-350 zł rocznie przy pracy ciągłej.

Trzy realne konfiguracje z budowy

Pierwszy przypadek to nowy dom 140 m² z pompą ciepła powietrze-woda o mocy 8 kW, w którym całość ogrzewana jest podłogówką o łącznej długości pętli 580 m na jednym rozdzielaczu z 9 obiegami. Średnica rury 16 mm, rozstaw 15 cm w strefie dziennej i 20 cm w sypialniach. W tym układzie pompa wbudowana w pompę ciepła (wysokość podnoszenia 7,5 m, wydajność 3,2 m³/h) obsługuje całość bez dodatkowej pompy przy rozdzielaczu podłogówki. SCOP za pierwszy sezon grzewczy wyniósł 4,3, a temperatura zasilania nie przekraczała 38°C.

Drugi przypadek to modernizacja starego kotła węglowego w domu z lat 90. Powierzchnia użytkowa 110 m², podłogówka ułożona tylko w salonie i łazienkach (łącznie 65 m², 5 obiegów po 75-90 m), reszta to grzejniki aluminiowe. Kocioł pracuje w zakresie 60-75°C, więc konieczny okazał się zawór mieszający trójdrogowy z siłownikiem i pompa obiegowa do ogrzewania podłogowego przy rozdzielaczu. Dodatkowo zamontowano sprzęgło hydrauliczne o pojemności 12 l, które oddziela obieg kotła od obiegu podłogówki. Temperatura na zasilaniu podłogówki utrzymuje się na poziomie 38°C, a kocioł wciąż oddaje pełną moc do grzejników.

Trzeci przypadek to dom dwupiętrowy 220 m², parter z podłogówką (8 obiegów, łącznie 720 m rury 16 mm), piętro z grzejnikami. Źródło ciepła to pompa ciepła gruntowa o mocy 11 kW, ale strop między piętrami jest słabo ocieplony, więc grzejniki na górze wymagają 45°C. W efekcie pompa ciepła pracuje w trybie biwalentnym: jeden obieg niskotemperaturowy do podłogówki i jeden wysokotemperaturowy do grzejników. Przy rozdzielaczu podłogówki zamontowano dodatkową pompę obiegową o wysokości podnoszenia 4,5 m, ponieważ 720 m rury 16 mm przekracza wydajność pompy źródła ustawionej na optymalny punkt pracy. Różnica w SCOP pomiędzy wariantem z dodatkową pompą a bez niej wyniosła 0,15 punktu na korzyść wariantu z pompą, bo źródło mogło pracować w niższej temperaturze.

7 grzechów głównych instalatora

Najczęstszy błąd to montaż pompy przy rozdzielaczu podłogówki „na wszelki wypadek", kiedy hydraulika źródła ciepła w zupełności wystarcza. Taka pompa zaburza rozkład ciśnień między obiegami i utrudnia równoważenie instalacji, a jednocześnie generuje niepotrzebne koszty energii. Drugi grzech to odwrotność pierwszego: rezygnacja z pompy w układzie wysokotemperaturowym, w którym woda po prostu nie chce krążyć w pętlach. Efekt to zimne strefy w posadzce i niezadowoleni domownicy, którzy chodzą po dwóch różnych temperaturach w jednym pokoju.

Trzeci błąd to brak sprzęgła hydraulicznego między kotłem a obiegiem podłogówki. Bez sprzęgła pompa przy rozdzielaczu i pompa kotła „walczą" ze sobą o przepływ, co prowadzi do niestabilnej pracy i szumów w instalacji. Czwarty grzech to źle dobrany zawór mieszający, o zbyt niskim współczynniku Kv. Zawór o Kv 1,5 m³/h przy przepływie 2,0 m³/h po prostu się dławi i nie jest w stanie utrzymać zadanej temperatury.

Piąty błąd to pompa pracująca „na sucho", bez odpowiedniego odpowietrzenia i odgazowania instalacji. Rotametr przy takiej pompie pokazuje chaotyczne wartości, a powietrze w rurach powoduje kawitację, która w ciągu kilku tygodni niszczy wirnik. Szósty błąd to brak regulacji obrotów pompy w zależności od pory roku, co oznacza pracę z pełną mocą latem, kiedy podłogówka potrzebuje minimalnego przepływu. Siódmy grzech to montaż pompy bez filtra magnetycznego, przez co do wirnika trafiają opiłki żelaza i osad z instalacji, skracające żywotność urządzenia o połowę.

Dobór armatury i montaż

Jeśli pompa obiegowa do ogrzewania podłogowego okazała się potrzebna, czas dobrać konkretne parametry. Wysokość podnoszenia powinna być o 20-30% wyższa niż suma oporów rozdzielacza, zaworów i najdłuższej pętli. Współczynnik Kv zaworu mieszającego musi odpowiadać przepływowi w obiegu podłogówki, a nie w obiegu kotła. Średnica przyłączy pompy powinna być taka sama jak średnica rury zasilającej rozdzielacz, czyli najczęściej 25 mm albo 32 mm.

W rozdzielaczach premium stosuje się pompy z elektroniczną regulacją obrotów i wbudowanym czujnikiem ciśnienia, które automatycznie dostosowują wydajność do aktualnego oporu instalacji. W tańszych rozwiązaniach montuje się pompy trójstopniowe z ręcznym przełącznikiem, co wymaga okresowej regulacji po zmianie sezonu. Przy wyborze pompy warto zwrócić uwagę na klasę energetyczną (A albo A+), maksymalną temperaturę czynnika (minimum 110°C dla układów mieszanych) oraz ciśnienie robocze (co najmniej 6 bar dla domowych instalacji).

Na koniec warto dodać krótką checklistę uruchomienia, którą można wydrukować i powiesić w kotłowni. Przed pierwszym rozruchem: sprawdź ciśnienie w instalacji (1,5-2,0 bar), odpowietrz pompę przez śrubę odpowietrzającą, ustaw przepływy na rotametrach zgodnie z projektem (wartości w l/min), uruchom pompę na minimalnych obrotach i obserwuj wskazania manometru przez 15 minut, sprawdź temperaturę zasilania i powrotu na każdym obiegu (różnica 5-10°C jest prawidłowa), skontroluj pracę zaworu mieszającego w trybie grzania i w trybie chłodzenia, jeśli instalacja obsługuje obie funkcje, na koniec ustaw krzywą grzewczą w regulatorze pogodowym, jeśli źródło ciepła ją obsługuje.

Pompa przy rozdzielaczu podłogówki najczęstsze pytania inwestorów

Czy pompa ciepła potrzebuje pompy przy rozdzielaczu, jeśli ma już wbudowaną pompę obiegową? W większości przypadków nie, pod warunkiem że łączna długość pętli nie przekracza 700 m, a rozdzielacz ma nie więcej niż 10 obiegów. Wbudowana pompa źródła ciepła ma zazwyczaj wystarczającą wysokość podnoszenia, by obsłużyć taki zakres.

Grupa mieszająca do podłogówki kiedy potrzebna, a kiedy zbędna? W układach niskotemperaturowych bez grzejników grupa mieszająca to luksus, nie konieczność. W układach mieszanych albo przy kotle stałopalnym grupa mieszająca z pompą to wymóg techniczny, bez którego temperatura w posadzce przekroczy bezpieczne granice.

Rozdzielacz z pompą do podłogówki i grzejników jednocześnie czy to możliwe? Tak, ale wymaga dwóch obiegów z oddzielnymi pompami albo jednego obiegu z pompą o wyższej wydajności, zdolnej pokonać opory obu podsystemów. W praktyce lepiej sprawdza się rozdzielacz z jedną pompą dla podłogówki i osobna pompa dla grzejników, zsynchronizowana przez sprzęgło hydrauliczne.

Długość pętli podłogówki bez dodatkowej pompy jaka jest realna granica? Dla rury 16 mm to około 100 m na obieg, dla 17 mm około 120 m, a dla 20 mm nawet 150 m. Suma wszystkich pętli na jednym rozdzielaczu bez dodatkowej pompy powinna mieścić się w granicach 600-800 m, w zależności od wydajności pompy źródła.

Pompa obiegowa do ogrzewania podłogowego czy musi być osobna dla każdego rozdzielacza? Nie musi, ale przy więcej niż jednym rozdzielaczu warto rozważyć tę opcję, bo pozwala precyzyjnie regulować przepływ w każdym obiegu niezależnie. Koszt dodatkowej pompy to 600-900 zł, ale komfort regulacji rośnie wyraźnie.

Decyzja o montażu pompy przy rozdzielaczu podłogówki nie jest aktem wiary, lecz inżynierską kalkulacją opartą na trzech liczbach: temperaturze zasilania, łącznej długości pętli i typie źródła ciepła. Wpisz te wartości w arkusz, sprawdź opory instalacji, a odpowiedź stanie się oczywista. Jeżeli natomiast projekt instalacji budzi wątpliwości, konsultacja z doświadczonym projektantem kotłowni przed wylaniem wylewki kosztuje 800-1500 zł, a błędnie dobrany układ hydrauliczny może kosztować kilkanaście tysięcy złotych w poprawkach.

Źródła danych i normy: PN-EN 1264 (ogrzewanie podłogowe), PN-EN 16297 (pompy obiegowe), PN-EN ISO 7730 (komfort cieplny), dane producentów rur PEX/PE-RT (informacje o maksymalnych długościach pętli), katalogi techniczne pomp ciepła (SCOP dla klimatu umiarkowanego wg EN 14825), normy producentów kotłów kondensacyjnych i zgazowujących (zakresy temperatur pracy).
