Czujnik temperatury podłogówki: gdzie go zamontować, by grzało mądrze
Jak działa czujnik temperatury w ogrzewaniu podłogowym
Czujnik temperatury w ogrzewaniu podłogowym to niewielkie urządzenie rezystancyjne, najczęściej wykonane jako termistor NTC. Jego zasada działania opiera się na fizycznym zjawisku: opór elektryczny materiału półprzewodnikowego zmienia się w sposób odwrotnie proporcjonalny do temperatury otoczenia. Gdy podłoga się nagrzewa, rezystancja spada, a sterownik odczytuje tę zmianę jako sygnał napięciowy w zakresie zwykle od 10 kΩ (przy 25°C) do około 3 kΩ (przy 50°C).
- Jak działa czujnik temperatury w ogrzewaniu podłogowym
- Montaż czujnika podłogowego krok po kroku
- Najczęstsze błędy przy lokalizacji czujnika temperatury
- Optymalne ustawienia czujnika pod poszczególne typy podłóg
W systemach wodnych i elektrycznych stosuje się trzy główne typy przetworników. Termopary, choć rzadziej spotykane w domach, oferują szeroki zakres pomiaru i wytrzymałość mechaniczną, jednak wymagają wzmacniacza sygnału. Czujniki cyfrowe (DS18B20, PT100) komunikują się ze sterownikiem poprzez protokół OneWire lub magistralę RS485, przekazując dane z dokładnością do 0,0625°C, ale ich cena jest od trzech do pięciu razy wyższa niż klasycznych termistorów NTC.
| Typ czujnika | Dokładność | Zakres pracy | Orientacyjna cena (z termostatem) |
|---|---|---|---|
| Termistor NTC 10 kΩ | ±0,5°C do ±1°C | -30°C do +105°C | 40-90 zł |
| Termopara typu K | ±2,5°C | -200°C do +1260°C | 120-250 zł |
| Czujnik cyfrowy DS18B20 | ±0,5°C | -55°C do +125°C | 80-180 zł |
Sygnał z przetwornika trafia do termostatu, który porównuje wartość zadaną z odczytaną i wysyła impuls do siłownika zaworu lub przewodu grzejnego. Cały cykl decyzyjny trwa od 30 sekund do 2 minut, w zależności od algorytmu regulacji (histereza lub PID). Precyzja tego łańcucha zależy bezpośrednio od tego, gdzie zamontować czujnik temperatury podłogówki, ponieważ błąd lokalizacji może wynosić nawet 4-6°C względem rzeczywistej temperatury posadzki.
Rola czujnika w łańcuchu regulacji
Czujnik podłogowy pełni przede wszystkim funkcję ochronną. Ogranicza temperaturę posadzki do wartości bezpiecznej dla materiału wykończeniowego oraz dla stóp użytkownika, rzadko przekraczając 28-29°C w strefach mieszkalnych. Czujnik powietrzny, wbudowany w termostat, odpowiada natomiast za komfort cieplny użytkownika i utrzymuje zadaną temperaturę pomieszczenia, zwykle 20-22°C w salonach i 24°C w łazienkach.
Czujnik zewnętrzny, montowany na północnej ścianie budynku na wysokości 2-3 metrów, współpracuje ze sterownikami pogodowymi. Na podstawie temperatury powietrza atmosferycznego regulator oblicza krzywą grzewczą, czyli zależność temperatury wody zasilającej od warunków zewnętrznych. Dzięki temu system reaguje na zmianę pogody z wyprzedzeniem, zanim użytkownik odczuje chłód.
Montaż czujnika podłogowego krok po kroku
Prawidłowe umiejscowienie czujnika decyduje o tym, czy ogrzewanie podłogowe będzie działać stabilnie, czy będzie cyklicznie przegrzewać wybrane strefy. Najczęściej popełnianym błędem jest montaż zbyt blisko ściany zewnętrznej lub w miejscu, gdzie przewody grzewcze nie są równomiernie rozłożone. Aby tego uniknąć, warto trzymać się sprawdzonej procedury.

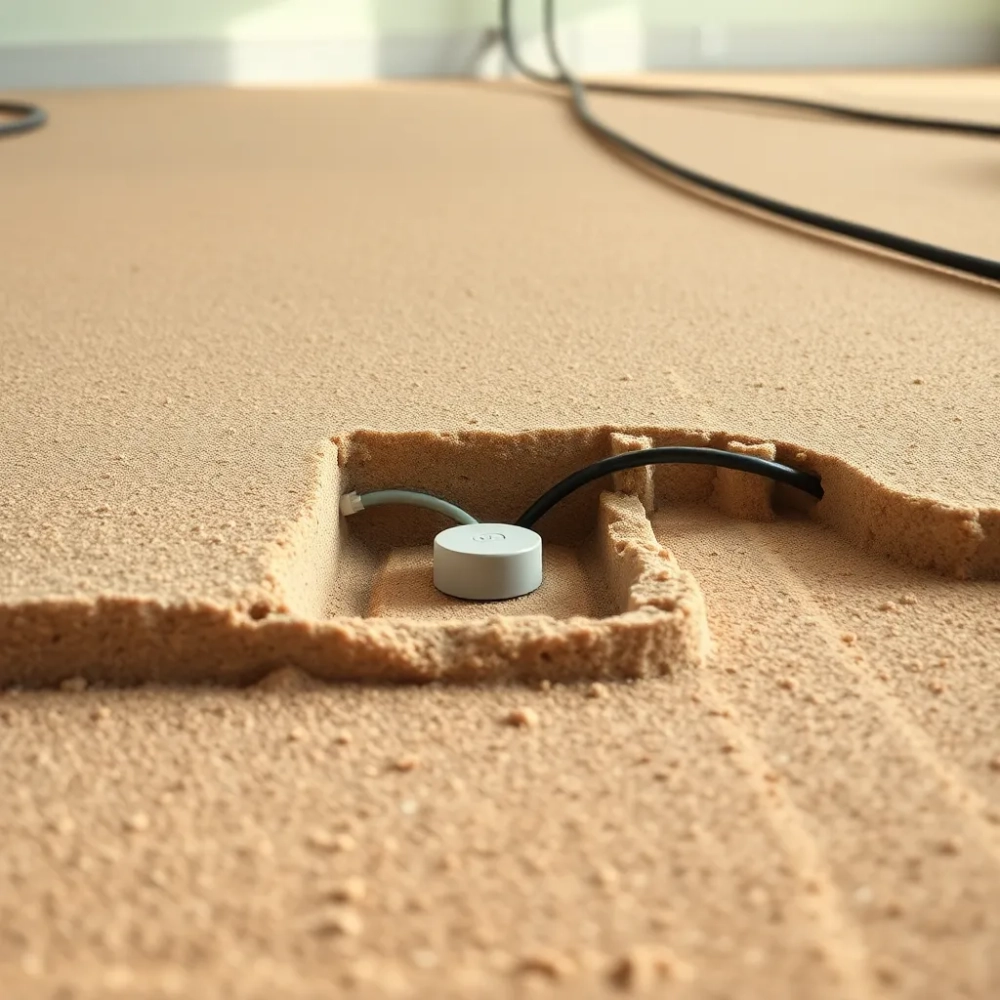

Krok 1: Wybór lokalizacji. Czujnik podłogowy montuje się w otwartej strefie podłogi, nie mniej niż 30 cm i nie więcej niż 50 cm od ściany. Miejsce powinno znajdować się dokładnie pośrodku między dwoma przewodami grzejnymi (rurkami lub kablami), w odległości co najmniej 15 cm od najbliższego obiegu. Unika się miejsc pod meblami bez nóżek, pod dywanami oraz w strefie progów.
Krok 2: Przygotowanie rurki ochronnej. Czujnik umieszcza się w peszelu lub karbowanej rurce ochronnej o średnicy 16-20 mm. Rurka musi być wyprowadzona do puszki elektrycznej termostatu, a jej koniec podłogowy zostaje zaślepiony, aby w razie awarii można było wymienić czujnik bez kucia posadzki. Promień gięcia rurki nie powinien być mniejszy niż pięciokrotność jej średnicy.
Krok 3: Osadzenie w warstwie wylewki. Rurkę z czujnikiem mocuje się do siatki zbrojeniowej lub do maty styropianowej za pomocą klipsów montażowych, tak aby element pomiarowy znajdował się 20-30 mm poniżej docelowej powierzchni posadzki. Zbyt płytkie umieszczenie powoduje opóźnienie reakcji, zbyt głębokie sprawia, że czujnik odczuwa głównie ciepło warstwy konstrukcyjnej, a nie powierzchni.
Krok 4: Wyprowadzenie przewodu. Przewód czujnikowy (zwykle dwużyłowy o przekroju 0,5 mm²) prowadzi się w rurce ochronnej od podłogi do puszki termostatu na wysokości 1,5 m. Trasa powinna być możliwie prosta, bez ostrych załamań, a nadmiar kabla nie zwija się w pętlę przy samym czujniku, ponieważ może to zaburzać odczyt.
Krok 5: Test przed zalaniem wylewki. Przed wylaniem jastrychu mierzy się rezystancję czujnika miernikiem. Przy temperaturze otoczenia 20°C opór NTC 10 kΩ powinien wynosić około 10 kΩ. Wartość odbiegająca o więcej niż 10% sugeruje uszkodzenie mechaniczne lub złe połączenie. Normy PN-EN 50559 wymagają, aby element ograniczający temperaturę podłogi był testowany przed oddaniem instalacji do użytku.
Krok 6: Kalibracja po uruchomieniu. Po 28 dniach schnięcia wylewki i pierwszym uruchomieniu systemu termostat kalibruje się, porównując odczyt czujnika ze wskazaniami pirometru skierowanego na powierzchnię posadzek. Różnica nie powinna przekraczać 2°C. Jeśli jest większa, sprawdza się jakość kontaktu termicznego rurki z wylewką.
Checklist przed montażem: wybór lokalizacji z dala od źródeł ciepła, odległość 30-50 cm od ściany, test rezystancji, sprawdzenie kompatybilności czujnika z termostatem, weryfikacja głębokości osadzenia, przygotowanie dokumentacji powykonawczej.
Najczęstsze błędy przy lokalizacji czujnika temperatury
Nawet doświadczeni wykonawcy popełniają błędy, które później kosztują właścicieli domów setki złotych rocznie na niepotrzebnym dogrzewaniu. Poniższa tabela pokazuje najczęstsze wpadki, ich skutki i sposoby naprawy.
| Błąd | Skutek | Rozwiązanie |
|---|---|---|
| Montaż przy samej ścianie zewnętrznej | Zaniżony odczyt zimą, ciągła praca ogrzewania | Przesunięcie czujnika 30-50 cm od ściany |
| Umieszczenie w przeciągu lub przy drzwiach | Skoki odczytów, niestabilna praca | Zmiana lokalizacji na strefę zamkniętą |
| Brak rurki ochronnej | Brak możliwości wymiany po zalaniu | Montaż w peszelu z zaślepką |
| Połączenie czujnika z termostatem innej marki | Błędna charakterystyka, brak kalibracji | Dobór czujnika zgodnie z tabelą producenta termostatu |
| Umieszczenie pod grubym dywanem | Przegrzewanie, uszkodzenie wykładziny | Strefa wolna od mebli bez nóżek |
| Zbyt głębokie osadzenie w wylewce | Opóźniona reakcja o 15-25 minut | Korekta głębokości do 20-30 mm |
Szczególnie problematyczny bywa montaż czujnika podłogowego w łazience bez wentylacji. Para wodna osiada na elementach, ale samo zawilgocenie wylewki zmienia jej przewodność cieplną, przez co czujnik raportuje wartości wyższe o 1,5-2°C niż rzeczywista temperatura posadzki. Skutek: termostat wyłącza ogrzewanie zbyt wcześnie, łazienka nie dogrzewa się do komfortowej 24°C.
Drugim typowym błędem jest montaż czujnika powietrznego na ścianie wewnętrznej naprzeciwko dużego okna. Zimą przy silnym mrozie strumień chłodnego powietrza opada wzdłuż szyby i trafia na obudowę termostatu, zawyżając odczyt. Termostat uruchamia grzanie, mimo że w głębi pomieszczenia panuje już komfortowa temperatura. Rozwiązaniem jest montaż na ścianie wewnętrznej, po tej samej stronie co większość mebli, z dala od okien.
Wpływ błędów na rachunki
Źle umieszczony czujnik potrafi podnieść zużycie energii o 12-18% w skali roku. W domu o powierzchni 120 m² z ogrzewaniem podłogowym wodnym daje to dodatkowe 900-1400 zł rocznie, w zależności od taryfy i temperatury zewnętrznej. To kwota, która w ciągu pięciu sezonów grzewczych przewyższa koszt kompleksowej modernizacji sterowania.
Jeszcze poważniejsze skutki ma montaż czujnika podłogowego w strefie, gdzie planowane jest ustawienie szafy wnękowej bez nóżek. Czujnik stale raportuje wyższą temperaturę niż reszta podłogi, termostat ogranicza grzanie, a reszta pomieszczenia pozostaje niedogrzana. Efekt: ciągłe poczucie chłodu mimo „oszczędnej" pracy instalacji.
Optymalne ustawienia czujnika pod poszczególne typy podłóg
Nie każda posadzka toleruje jednakową temperaturę. Drewno klejone wielowarstwowo zaczyna pracować i pękać powyżej 27°C, panele laminowane tracą stabilność wymiarową już przy 28°C, a płytki ceramiczne bez problemu wytrzymują 33-35°C. Te różnice wymuszają indywidualne ustawienia ogranicznika w termostacie.
| Typ posadzki | Maksymalna temperatura czujnika | Zalecana temperatura komfortowa |
|---|---|---|
| Panele laminowane | 28°C | 24-26°C |
| Drewno lite / warstwowe | 27°C | 23-25°C |
| Płytki ceramiczne / gres | 35°C | 27-29°C |
| Wylewka betonowa z wykładziną | 32°C | 25-28°C |
| Kamień naturalny (marmur, granit) | 33°C | 26-28°C |
Przy panelach laminowanych i drewnie kluczowe jest ustawienie funkcji „Wood Mode" lub ręczne ograniczenie temperatury podłogi do 26°C. Termostat będzie wówczas priorytetowo traktował czujnik posadzki, a nie powietrza, co zapobiega przekroczeniu progu bezpieczeństwa. W przypadku płytek ceramicznych można pozwolić sobie na wyższą temperaturę, ale warto pamiętać, że różnica 2°C między powietrzem a podłogą to próg, powyżej którego odczuwa się dyskomfort termiczny.
Strefowanie i współpraca z czujnikiem powietrznym
Nowoczesne termostaty pozwalają na tryb pracy z dwoma czujnikami jednocześnie. Czujnik podłogowy pełni wtedy funkcję ogranicznika, a czujnik powietrzny odpowiada za komfort. W praktyce oznacza to, że jeśli temperatura podłogi osiąga ustawioną wartość maksymalną, system wyłącza grzanie, nawet gdy powietrze nie jest jeszcze dostatecznie nagrzane. To zabezpieczenie jest szczególnie ważne w domach z dziećmi, gdzie ryzyko przegrzania jest wyższe.
Przy dużych powierzchniach, powyżej 80 m² pojedynczej strefy, warto zainstalować kilka czujników podłogowych podłączonych do jednego sterownika. Średnia z odczytów lepiej odzwierciedla rzeczywiste warunki niż pojedynczy pomiar, a system unika sytuacji, w której jedno pomieszczenie jest przegrzane, a drugie niedogrzane. Taka redundancja kosztuje dodatkowe 200-400 zł, ale zwraca się w ciągu dwóch sezonów dzięki bardziej równomiernej pracy instalacji.
Integracja z systemami smart home
Czujniki cyfrowe PT100 lub DS18B20 mogą współpracować z centralami automatyki budynkowej, takimi jak popularne sterowniki KNX, Loxone czy Fibaro. Dzięki temu użytkownik otrzymuje dane o temperaturze każdej strefy w aplikacji mobilnej, może ustawiać harmonogramy grzewcze i reagować na obecność domowników. W dobrze skonfigurowanym systemie smart home oszczędności sięgają 20-25% w porównaniu z tradycyjnym sterowaniem mechanicznym, głównie dzięki dynamicznemu obniżaniu temperatury w pomieszczeniach, z których nikt nie korzysta.
Przed zakupem czujnika warto sprawdzić w dokumentacji termostatu listę kompatybilnych modeli. Różnice w charakterystyce rezystancyjnej między producentami mogą sięgać 8-15%, a to przekłada się na błąd odczytu nawet 2°C w skrajnych zakresach temperatury.
Kiedy NIE stosować czujnika podłogowego
Czujnik podłogowy nie sprawdza się w pomieszczeniach z matą grzejną sterowaną wyłącznie czasowo (np. łazienki z grzejnikiem elektrycznym włączanym na 2 godziny dziennie), ponieważ wolno reagujący czujnik NTC nie nadąża z odczytem przy szybkich cyklach grzewczych. W takich wypadkach lepiej sprawdza się czujnik powietrzny w połączeniu z timerem.
Nie zaleca się też stosowania czujnika podłogowego w strefach z dużymi przeszkleniami, gdzie nasłonecznienie nagrzewa posadzkę nierównomiernie. Światło słoneczne padające bezpośrednio na fragment podłogi może zawyżać odczyt o 4-5°C, podczas gdy reszta pomieszczenia pozostaje chłodna. W takich przypadkach jedynym rozwiązaniem jest czujnik powietrzny lub zewnętrzny czujnik pogodowy z algorytmem kompensacji promieniowania.
Prawidłowo zamontowany czujnik temperatury w ogrzewaniu podłogowym to inwestycja, która zwraca się wielokrotnie. Precyzyjna lokalizacja, zgodna z normą PN-EN 50559 i zaleceniami producenta termostatu, zapewnia stabilną pracę instalacji, niższe rachunki i komfort cieplny dopasowany do każdego typu posadzki. Warto poświęcić godzinę na staranne zaplanowanie rozmieszczenia, zanim wylewka zostanie wylana, bo potem korekta wymaga kucia posadzki.
Źródła danych i norm: PN-EN 50559 (wymagania dotyczące ograniczników temperatury w ogrzewaniu podłogowym), PN-EN 1264 (systemy ogrzewania podłogowego wodnego), dokumentacja techniczna termostatów kompatybilnych z czujnikami NTC 10 kΩ, dane producentów systemów rur PEX/Al/PEX i mat kapilarnych, katalogi czujników PT100 i DS18B20, materiały Centrum Kompetencji Budownictwa Energooszczędnego.
