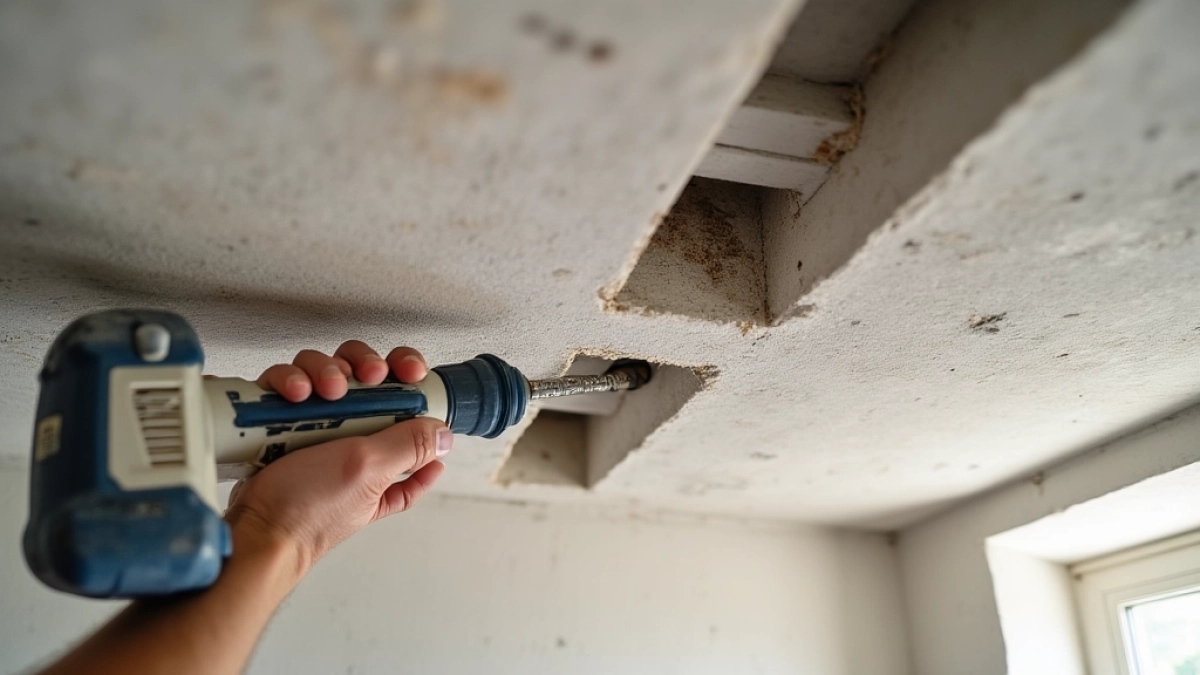

Wiercenie otworów w stropie Teriva – co musisz wiedzieć w 2026?

Planujesz przeprowadzkę wentylacji przez strop Teriva i nie wiesz, gdzie dokładnie możesz wyciąć otwór, żeby nie naruszyć konstrukcji? Wahasz się między samodzielną robotą a wezwaniem ekipy, bo obawiasz się, że jeden nieprzemyślany ruch osłabi cały strop? To nie są hypothetyczne wątpliwości to realny problem każdego inwestora, który stoi przed instalacją rur, przewodów elektrycznych czy kanałów wentylacyjnych w budynku z płytą TERIVA. Źle umieszczony otwór potrafi zmienić rozkład naprężeń w całej strukturze, a konsekwencje bywają nieodwracalne.

• Zasady rozmieszczania otworów między zbrojeniem
• Dopuszczalne wymiary wycięć 7,5 cm i 120 cm
• Boczne a centralne przepusty różnice i wykonanie
• Wiercenie otworów w stropie Teriva pytania i odpowiedzi

Zasady rozmieszczania otworów między zbrojeniem

Strop TERIVA to prefabrykowana konstrukcja gęstożebrowa, w której nośność realizują betonowe belki tworzące układ krzyżowy oraz pręty zbrojeniowe biegnące wzdłuż ich osi. Rdzeń każdej belki kryje zbrojenie główne stalowe pręty pracujące na rozciąganie pod obciążeniem użytkowym. Jeśli trafnie zlokalizujesz przestrzeń międzybelkową, wykorzystasz strefę, gdzie płyta osłonowa nad kratownicą nie przenosi bezpośrednich sił rozciągających, lecz rozkłada obciążenie na sąsiednie żebra.

Technicznie rzecz biorąc, otwory instalacyjne wykonuje się wyłącznie na budowie żaden producent nie przygotowuje ich w fabryce, ponieważ każdy budynek ma inną geometrię instalacji. Oznacza to, że ekipa wykonawcza musi precyzyjnie rozpoznać układ zbrojenia przed przystąpieniem do cięcia. Nie wystarczy ny wzrok potrzebny jest detektor zbrojenia lub dostęp do dokumentacji projektowej z dokładnym rozmieszczeniem żebrów.

Zasada podstawowa brzmi następująco: nigdy nie tnij przez główne pręty zbrojeniowe biegnące wewnątrz belek stropowych. Pręt o średnicy 10-12 mm pracuje jako element rozciągany podczas zginania płyty, a jego przecięcie redukuje nośność ugięciową nawet o kilkadziesiąt procent w bezpośrednim sąsiedztwie otworu. W efekcie ugięcie stropu rośnie, pojawiają się rysy na powierzchni sufitu, a w skrajnych przypadkach dochodzi do katastrofy budowlanej.

Dowiedz się więcej o Wiercenie W Podłodze Z Ogrzewaniem Podłogowym

Optymalna lokalizacja to środek przestrzeni między dwoma sąsiednimi żebrami, tam gdzie płyta prefabrykowana łączy się z konstrukcją nośną poprzez zbrojenie rozdzielcze i płaską siatkę trzpieniową. W praktyce oznacza to strefę o szerokości przynajmniej 15-20 cm między krawędziami belek, gdzie można bezpiecznie wprowadzić otwór o średnicy do 10 cm bez naruszenia struktury.

Warto przed cięciem wykonać próbne nawiercenie w niewidocznym miejscu, żeby sprawdzić, czy wiertarka napotyka opór stali. Jeśli opór pojawia się już na głębokości 3-4 cm od spodu płyty, oznacza to, że trafiłeś w strefę żebra i musisz przesunąć planowany otwór. Ta metoda kosztuje dosłownie kilka minut, a może uchronić przed poważnym błędem wykonawczym.

Jeśli projekt przewiduje kilka otworów w jednym polu stropowym, zachowaj między nimi odstęp przynajmniej trzykrotnie większy niż średnica większego z nich. Skupienie wycięć w jednym miejscu tworzy strefę osłabienia, gdzie naprężenia koncentrują się na krawędziach otworów i mogą prowadzić do zarysowań podczas eksploatacji budynku.

Dowiedz się więcej o Cennik wiercenia otworów w stali

Dopuszczalne wymiary wycięć 7,5 cm i 120 cm

Normy projektowe i wytyczne producentów płyt gęstożebrowych TERIVA precyzyjnie określają maksymalne wymiary otworów instalacyjnych. Przekroczenie tych wartości oznacza naruszenie warunków stateczności konstrukcji, co w świetle przepisów budowlanych czyni taki otwór niedopuszczalnym bez specjalistycznego projektu wzmocnienia.

Dla wycięć bocznych, czyli umieszczonych wzdłuż krawędzi stopy stropowej przy ścianie zewnętrznej lub wewnętrznej, obowiązuje limit szerokości 7,5 cm w przypadku pojedynczego elementu. Jeśli wycięcie przebiega wzdłuż spoiny między dwoma sąsiednimi płytami, dopuszczalna szerokość rośnie do 15 cm, ponieważ obciążenie rozkłada się wtedy na dwa niezależne elementy. Warto jednak pamiętać, że suma szerokości wszystkich wycięć bocznych w jednym przęśle nie może przekroczyć wartości przewidzianej w projekcie konstrukcyjnym.

Każde wycięcie niezależnie od tego, czy jest boczne, czy centralne ma ograniczenie długości do 120 cm. Ten wymiar wynika z faktu, że dłuższe otwory zbyt mocno redukują sztywność strefy międzybelkowej, powodując nadmierne ugięcie płyty w środku przęsła. Przekroczenie 120 cm wymaga już projektu specjalnego wzmocnienia, na przykład dodatkowej belki obwodowej wokół otworu lub przesunięcia instalacji w inne miejsce.

Przeczytaj również o Wiercenie w płytkach wiertłem do betonu

Zależność między średnicą otworu a jego długością nie jest dowolna. Im większa średnica, tym większe localne koncentracje naprężeń na krawędziach wycięcia. Dlatego projektanci często preferują kilka mniejszych otworów rozmieszczonych wzdłuż trasy instalacyjnej zamiast jednego dużego kilka otworów o średnicy 6 cm rozłożonych w odstępie 40 cm obciąża konstrukcję mniej niż jeden otwór o średnicy 20 cm na tym samym odcinku.

Przy planowaniu wymiarów trzeba też uwzględnić rezerwę na izolację i tuleje ochronne. Średnica otworu powinna być przynajmniej 1 cm większa niż zewnętrzna średnica rury lub wiązki przewodów z uwzględnieniem otuliny. W przypadku rur wentylacyjnych o średnicy 15 cm realny otwór potrzebny do bezpiecznego przeprowadzenia z zastosowaniem tulei osłonowej wynosi minimum 18 cm, co już może wymagać specjalnego uzgodnienia z projektantem konstrukcji.

Praktyczna zasada mówi, że jeśli otwór przekracza 8 cm średnicy lub 80 cm długości, inwestor powinien wystąpić do autora projektu konstrukcji o pisemną zgodę na wykonanie wycięcia. Brak takiej zgody oznacza, że wykonawca ponosi pełną odpowiedzialność za skutki ewentualnego uszkodzenia stropu, a ubezpieczyciel może odmówić wypłaty odszkodowania w razie awarii.

Boczne a centralne przepusty różnice i wykonanie

Wycięcia boczne różnią się od centralnych nie tylko położeniem, ale przede wszystkim zachowaniem się pod obciążeniem. Strefa boczna stropu ta przylegająca do ścian nośnych ma inny rozkład naprężeń niż środek przęsła. W pobliżu podpór belki pracują głównie na ścinanie, a rdzeń przęsła na zginanie. Z tego powodu producenci płyt TERIVA dopuszczają szersze wycięcia boczne, ponieważ wpływają one mniej intensywnie na nośność całego układu.

Wykonanie wycięcia bocznego zaczyna się od precyzyjnego oznaczenia trasy na spodniej powierzchni stropu. Warto użyć poziomnicy, żeby linia cięcia była idealnie prostopadła do belki nośnej skosy i ukosy powodują nierównomierne koncentracje naprężeń na krawędziach otworu. Następnie wycina się otwór za pomocą szlifierek kątowych z tarczą diamentową do betonu, pracując etapami, żeby nie przegrzać struktury płyty.

Wycięcia centralne wymagają szczególnej ostrożności, ponieważ środek przęsła to strefa najwyższych momentów zginających. Otwór musi leżeć wyłącznie w przestrzeni między liniami zbrojenia strunowego prefabrykowane płyty TERIVA zawierają struny sprężające rozmieszczone w określonych odstępach, których nie wolno naruszyć. Przecięcie struny sprężającej może spowodować natychmiastowe, niekontrolowane pęknięcie stropu.

Po wykonaniu każdego otworu centralnego należy ocenić krawędzie wycięcia pod kątem ewentualnych mikropęknięć. Jeśli wzdłuż krawędzi pojawią się rysy, trzeba je niezwłocznie zabezpieczyć żywicą epoksydową lub zaprawą naprawczą, żeby uniknąć dalszej propagacji uszkodzenia pod wpływem drgań i obciążeń eksploatacyjnych.

Różnica w wykonaniu dotyczy też sposobu wykończenia krawędzi. Wycięcia boczne przy ścianach można pozostawić bez dodatkowej obróbki, jeśli zostaną osłonięte warstwą tynku lub obudową. Wycięcia centralne wymagają zazwyczaj wykonania opuszki lub kołnierza ochronnego, który rozkłada koncentrację naprężeń na większą powierzchnię i zapobiega bezpośredniemu kontaktowi instalacji z ostrą krawędzią betonu.

Zarówno przy wycięciach bocznych, jak i centralnych obowiązuje zasada, że wszystkie prace muszą być zakończone przed położeniem instalacji. Przewody i rury prowadzi się dopiero po całkowitym stwardnieniu zaprawy naprawczej wokół otworu minimum 48 godzin w warunkach normalnych, dłużej przy podwyższonej wilgotności powietrza.

Planując rozmieszczenie otworów, weź pod uwagę nie tylko aktualne potrzeby, ale też przyszłe możliwości rozbudowy instalacji. Warto zostawić co najmniej jeden niewykorzystany otwór rezerwowy w każdym polu stropowym koszt jego wykonania jest niewielki, a zaoszczędza konieczności przebijania się przez zbrojenie w przypadku późniejszej rozbudowy budynku.
