Sposoby łączenia paneli fotowoltaicznych

Planując instalację fotowoltaiczną, natrafiasz na pytanie, które decyduje o wydajności całego systemu: jak połączyć ze sobą moduły, aby optymalnie wykorzystać dostępną przestrzeń i warunki nasłonecznienia? Wybór konfiguracji stringów wpływa bezpośrednio na parametry elektryczne docierające do falownika, a co za tym idzie na ilość energii, jaką system będzie w stanie wyprodukować przez dekady użytkowania. Wielu inwestorów zdaje sobie sprawę, że sama jakość paneli to nie wszystko, lecz nie wie, że sposób ich połączenia potrafi zmienić efektywność instalacji o kilkanaście procent.

• Kiedy stosować poszczególne sposoby łączenia
• Sposoby łączenia paneli fotowoltaicznych najczęściej zadawane pytania

Łączenie szeregowe paneli fotowoltaicznych

Połączenie szeregowe, zwane również stringowym, polega na łączeniu paneli fotowoltaicznych w jeden ciągły obwód elektryczny poprzez połączenie bieguna dodatniego jednego modułu z biegunem ujemnym następnego. Prąd przepływa przez wszystkie panele kolejno, a napięcie generowane przez każdy z nich sumuje się, tworząc wartość końcową równą sumie napięć poszczególnych modułów. Taka konfiguracja sprawia, że napięcie stringu rośnie proporcjonalnie do liczby połączonych paneli przy niezmienionym natężeniu prądu.

Fizyczny mechanizm tego zjawiska opiera się na podstawowej zasadzie obwodów elektrycznych: w połączeniu szeregowym natężenie prądu jest jednakowe w każdym punkcie obwodu, natomiast napięcie rozkłada się sumarycznie na poszczególnych odbiornikach. Jeśli więc masz osiem modułów o napięciu roboczym 40V każdy, string wygeneruje napięcie rzędu 320V przy tym samym natężeniu, jakie produkuje pojedynczy panel w standardowych warunkach oświetlenia. Ta właściwość sprawia, że połączenie szeregowe idealnie nadaje się do systemów, gdzie falownik wymaga wyższego napięcia wejściowego do efektywnej konwersji energii.

Zaletą tego rozwiązania jest znaczące zmniejszenie strat energii podczas przesyłu prądu stałego do inwertera. Niższe natężenie przy wyższym napięciu oznacza mniejsze obciążenie przewodów, co przekłada się na niższe straty cieplne w kablach. Ponadto instalacja wymaga mniejszej ilości przewodów głównych, ponieważ wszystkie panele w stringu łączy jeden obwód. Dla użytkowników ogranicza to również koszty okablowania i redukuje liczbę potencjalnych punktów awarii.

Powiązany temat sposoby łączenia paneli z płytkami

Istnieje jednak istotne ograniczenie: w stringu szeregowym wydajność całego łańcucha determinuje najsłabszy moduł. Jeśli jeden panel zostanie zacieniony lub ulegnie degradacji, wpływa to na parametry pracy wszystkich pozostałych paneli w tym stringu. System będzie działał zgodnie z najniższą wydajnością, co w praktyce oznacza, że lokalne zacienienie na przykład od komina, drzewa czy kominowej potrafi drastycznie obniżyć produkcję energetyczną całego stringu.

Z tego powodu instalatorzy stosujący połączenie szeregowe zwykle rekomendują montaż modułów w miejscach wolnych od jakichkolwiek przeszkód generujących cień przez większą część dnia. Jeśli zacienienie jest nieuniknione, warto rozważyć zastosowanie optymalizatorów mocy montowanych przy każdym panelu lub wybór mikroinwerterów, które pozwalają ominąć ograniczenia tradycyjnego stringu.

Dla systemów z falownikami stringowymi połączenie szeregowe pozostaje najczęściej wybieraną konfiguracją. Falowniki te projektowane są z myślą o określonym zakresie napięć wejściowych, a stringi szeregowe doskonale w ten zakres wpisują. Standardowy falownik stringowy obsługuje napięcia wejściowe od 200V do nawet 1000V, co pozwala na łączenie w jeden string od pięciu do dwudziestu pięciu modułów w zależności od ich parametrów elektrycznych i lokalizacji geograficznej instalacji.

Łączenie równoległe paneli fotowoltaicznych

Połączenie równoległe modułów fotowoltaicznych diametralnie zmienia charakterystykę elektryczną instalacji w porównaniu z konfiguracją szeregową. W tym układzie wszystkie bieguny dodatnie paneli łączą się z jednym wspólnym przewodem, a wszystkie bieguny ujemne z drugim. Rezultat jest taki, że napięcie pozostaje stałe i równe napięciu pojedynczego modułu, natomiast natężenie prądu sumuje się z każdego panela osobno, tworząc wartość końcową będącą sumą wszystkich parcialnych wkładów.

Mechanizm ten działa analogicznie do połączenia równoległego baterii każde ogniwo zachowuje swoje napięcie nominalne, ale pojemność energetyczna układu rośnie wprost proporcjonalnie do liczby źródeł. W praktyce oznacza to, że gdy masz sześć paneli o napięciu 40V połączonych równolegle, string generuje napięcie 40V, ale natężenie prądu może sięgnąć sześciokrotności wartości pojedynczego modułu. Taka konfiguracja wymaga specjalnego okablowania zdolnego przenosić wyższe wartości amperów, co zwiększa koszty instalacji, ale oferuje inne istotne korzyści.

Najważniejszą zaletą połączenia równoległego jest odporność na zacienienie i nierównomierne warunki oświetlenia. Każdy panel pracuje niezależnie, więc zacienienie jednego modułu nie wpływa na wydajność pozostałych. Jeśli drzewo rzuca cień na połowę dachu przez kilka godzin dziennie, panele po stronie nasłonecznionej produkują energię z pełną mocą, podczas gdy zacienione moduły również generują prąd choć mniejszy bez blokowania całego stringu. To rozwiązanie sprawdza się szczególnie na dachach o złożonej geometrii, gdzie różne połacie otrzymują światło pod różnymi kątami.

Z drugiej strony, połączenie równoległe generuje wyższe natężenie prądu przy niższym napięciu, co stawia inne wymagania przed falownikiem. Inwerter musi być zdolny obsłużyć wysoką wartość amperów przy stosunkowo niskim napięciu wejściowym. Nie każdy falownik stringowy radzi sobie z taką konfiguracją, dlatego przy projektowaniu systemu równoległego często wybiera się mikrofalowniki montowane bezpośrednio pod każdym modułem lub centralne falowniki z wieloma niezależnymi trackerami MPPT.

Okablowanie systemu równoległego wymaga grubszych przewodów ze względu na wyższe natężenie prądu płynącego przez główny przewód zbiorczy. Zgodnie z normą PN-HD 60364-4-52 instalacje fotowoltaiczne muszą spełniać określone wymagania dotyczące przekroju przewodów w zależności od spodziewanego natężenia prądu, aby uniknąć przegrzewania i potencjalnych pożarów. Typowy przewód DC stosowany w instalacjach PV ma przekrój 4 lub 6 mm², jednak w przypadku dużych systemów równoległych konieczne może być zastosowanie przewodów 10 mm² lub nawet większych.

Kwestią techniczną wymagającą uwagi przy połączeniu równoległym jest instalacja diod blokujących lub optymalizatorów mocy, które zapobiegają przepływowi prądu wstecznego między panelami o różnej wydajności. Bez takich zabezpieczeń moduł o niższej generacji mógłby stać się obciążeniem dla paneli produkujących więcej energii, co obniżałoby efektywność całego stringu i mogłoby prowadzić do lokalnego przegrzewania się modułu. Nowoczesne panele fotowoltaiczne produkowane od 2012 roku zawierają wbudowane diody bypass, które aktywują się automatycznie w przypadku zacienienia, chroniąc moduł przed przegrzewaniem i ograniczając straty energii.

Łączenie mieszane szeregowo-równoległe

Połączenie mieszane, określane również mianem hybrydowego, stanowi kompromis między zaletami konfiguracji szeregowej i równoległej. W tym układzie panele fotowoltaiczne grupowane są najpierw w mniejsze stringi szeregowe, a następnie te stringi łączone są równolegle. Struktura przypomina budowę baterii, gdzie kilka ogniw połączonych szeregowo tworzy moduł, a wiele takich modułów łączy się równolegle w jedną baterię o określonych parametrach napięciowo-prądowych.

Załóżmy, że projektujesz system z dwudziestoma panelami o napięciu roboczym 40V i prądzie roboczym 10A. Łącząc je w cztery stringi po pięć modułów każdy, otrzymujesz napięcie stringu równe 200V przy natężeniu 10A na string. Połączenie tych czterech stringów równolegle da łączne napięcie systemu 200V przy całkowitym natężeniu prądu 40A. Falownik musi więc obsłużyć napięcie 200V i natężenie 40A, co przekłada się na moc wejściową 8kW wartość łatwa do zarządzania przez większość dostępnych na rynku falowników stringowych.

Ta elastyczność konfiguracji pozwala precyzyjnie dopasować parametry elektryczne systemu do specyfikacji wybranego falownika. Projektant instalacji PV może manipulować liczbą paneli w stringach i liczbą stringów równolegle, aby uzyskać optymalną kombinację napięcia i natężenia dla konkretnego modelu inwertera. W efekcie maksymalizuje się wykorzystanie mocy falownika, minimalizując straty konwersji i zwiększając ogólną efektywność systemu.

Dla instalacji o niestandardowej geometrii dachu lub zróżnicowanych warunkach nasłonecznienia połączenie mieszane oferuje najwyższą elastyczność projektową. Można na przykład utworzyć krótsze stringi dla paneli bardziej narażonych na zacienienie i dłuższe stringi dla modułów pracujących w pełnym słońcu, a następnie połączyć je równolegle, uzyskując wyrównane parametry elektryczne niezależnie od indywidualnych warunków każdego modułu.

Z perspektywy zarządzania energią połączenie mieszane umożliwia zastosowanie wielu niezależnych trackerów MPPT w falowniku, co pozwala na optymalizację pracy każdej grupy paneli osobno. Nowoczesne falownikistringowe wyposażone w dwa lub więcej wejść MPPT potrafią dynamicznie dostosowywać punkt pracy każdego stringu do aktualnych warunków oświetlenia, temperatury i obciążenia, maksymalizując produkcję energii w czasie rzeczywistym. System z jednym trackerem MPPT obsługującym całość nie oferuje takiego stopnia granularnej optymalizacji.

Pewną niedogodnością konfiguracji mieszanej jest jej złożoność projektowa i instalacyjna. Więcej połączeń elektrycznych oznacza potencjalnie więcej punktów awarii, choć nowoczesne złącza MC4 stosowane standardowo w instalacjach fotowoltaicznych zapewniają wysoką niezawodność i szczelność. Koszt okablowania bywa wyższy niż w prostych konfiguracjach czysto szeregowych ze względu na konieczność stosowania rozdzielnic DC i dodatkowych zabezpieczeń, jednak te koszty często rekompensuje wyższa produkcja energii wynikająca z lepszego dopasowania do warunków instalacji.

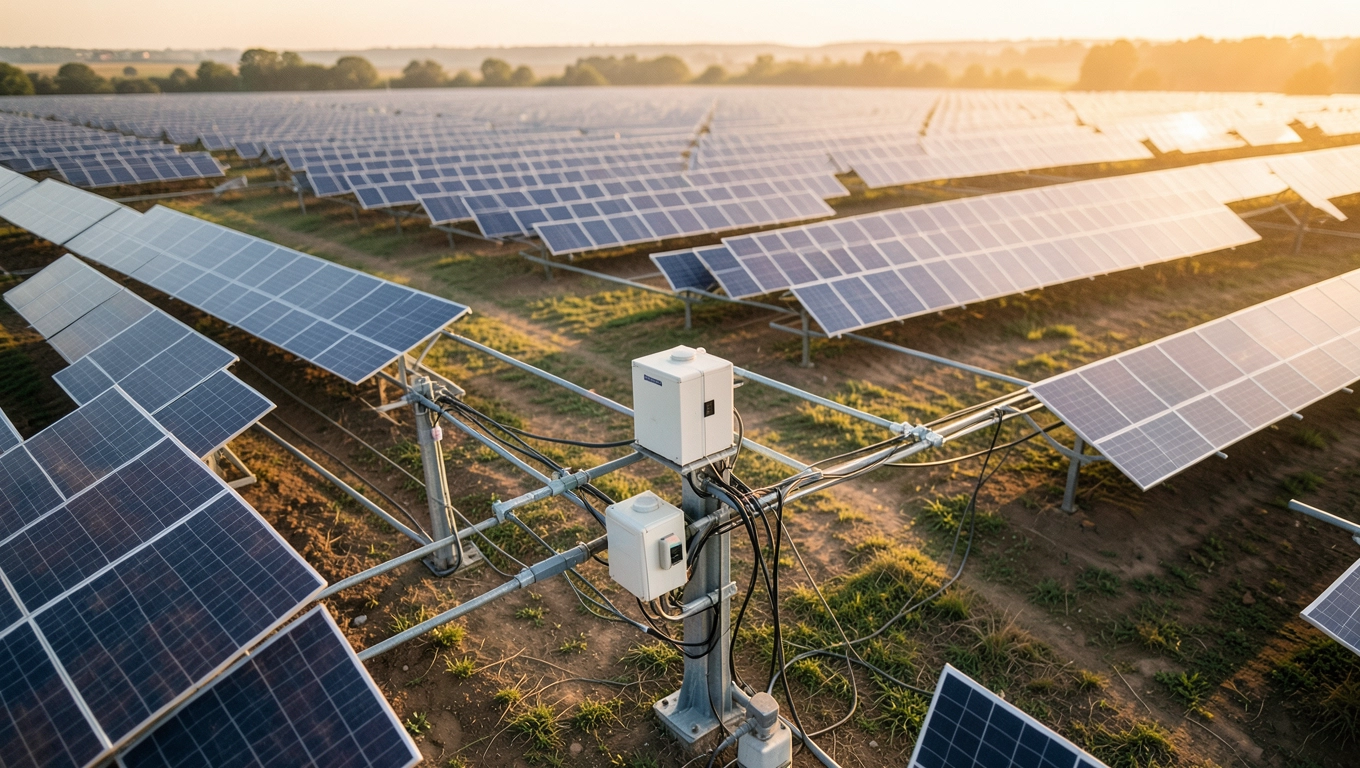

Kiedy stosować poszczególne sposoby łączenia

Wybór metody łączenia paneli fotowoltaicznych determinowany jest przede wszystkim typem falownika przewidzianego do instalacji. Falowniki centralne, stosowane głównie w dużych farmach fotowoltaicznych o mocy przekraczającej setki kilowatów, wymagają konfiguracji stringowej zapewniającej wysokie napięcie wejściowe przy umiarkowanym natężeniu prądu. Stringi szeregowe złożone z kilkudziesięciu modułów generują napięcia rzędu 1000-1500V, które idealnie wpisują się w specyfikację tych urządzeń. W takich instalacjach pojedynczy falownik obsługuje dziesiątki stringów połączonych równolegle, tworząc system zdolny przetwarzać megawaty energii.

Falowniki stringowe montowane w domowych i małych komercyjnych instalacjach (o mocy od 3 do 50 kW) oferują zwykle dwa do czterech niezależnych wejść MPPT. Dla takich systemów połączenie mieszane okazuje się najkorzystniejsze, ponieważ umożliwia dopasowanie konfiguracji do każdego wejścia MPPT osobno. Jeśli dach ma dwie połacie o różnej orientacji na przykład wschód i zachód można utworzyć osobne stringi dla każdej strony i podłączyć je do różnych trackerów MPPT. Każdy string będzie wtedy pracował w optymalnym punkcie mocy dla swojego kąta padania promieni słonecznych, co znacząco zwiększa dobową produkcję energii w porównaniu z konfiguracją, gdzie wszystkie panele pracują w jednym wspólnym stringu.

Mikroinwertery montowane bezpośrednio pod każdym panelem lub pod grupą dwóch-trzech modułów zasadniczo eliminują problem konfiguracji stringowej, ponieważ każdy panel lub grupa paneli tworzy niezależny obwód elektryczny konwertowany na prąd przemienny na miejscu. Takie rozwiązanie oferuje najwyższą odporność na zacienienie i awarie, ponieważ uszkodzenie jednego mikroinwertera wpływa tylko na jeden lub dwa moduły, nie na cały system. Wadą jest wyższy koszt jednostkowy cena mikroinwertera stanowi zwykle 20-30% ceny porównywalnego falownika stringowego oraz większa liczba urządzeń wymagających monitoringu i potencjalnej wymiany w trakcie eksploatacji systemu trwającej 25-30 lat.

Lokalne warunki montażowe stanowią drugi kluczowy czynnik decydujący o wyborze konfiguracji. Dachy płaskie, gdzie panele montowane są na konstrukcjach nachylonych pod kątem 10-15 stopni, często narażone są na wzajemne zacienianie się modułów, szczególnie w godzinach porannych i wieczornych, gdy cień rzucany przez jeden rząd paneli pada na rząd następny. W takich przypadkach połączenie równoległe lub zastosowanie optymalizatorów mocy zdecydowanie poprawia wydajność systemu. Natomiast na dachach stromych o orientacji południowej bez przeszkód generujących cień, połączenie szeregowe pozostaje najprostszym i najbardziej ekonomicznym rozwiązaniem.

Planowana rozbudowa instalacji w przyszłości wymaga przemyślanej konfiguracji od samego początku. Jeśli zamierzasz za kilka lat zwiększyć moc systemu poprzez dodanie kolejnych paneli, koniecznie uwzględnij to przy doborze falownika i projektowaniu stringów. Falownik powinien mieć zapas mocy wejściowej pozwalający na dołożenie dodatkowych paneli bez konieczności wymiany urządzenia. Stringi projektuj tak, aby pozostawić wolne miejsce na dodatkowe moduły najłatwiej zwiększyć system przez dodanie kolejnego stringu równolegle do istniejących, co wymaga jednak, aby falownik dysponował dodatkowym wejściem MPPT lub aby napięcie nowego stringu było zgodne z napięciem stringów już pracujących.

Z perspektywy norm i przepisów obowiązujących w Polsce instalacje fotowoltaiczne o mocy do 50 kW muszą spełniać wymagania rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz norm zharmonizowanych z dyrektywą budynkową CPR. Przewody DC stosowane w instalacjach PV muszą być odporne na promieniowanie UV, temperaturę i warunki atmosferyczne zgodnie z klasą reakcji na ogień co najmniej Dca-s3,d2,a1. Przekrój przewodów dobiera się na podstawie obliczeń spadków napięcia, które dla instalacji PV nie powinny przekraczać 2% na odcinku od paneli do falownika według wytycznych branżowych, aby zminimalizować straty energii w okablowaniu.

Podsumowując: nie istnieje jedna uniwersalna konfiguracja optymalna dla każdej instalacji. Wybór między połączeniem szeregowym, równoległym lub mieszanym zależy od modelu falownika, geometrii dachu, warunków nasłonecznienia, planów rozbudowy i budżetu. Profesjonalny projekt instalacji fotowoltaicznej uwzględnia wszystkie te czynniki i dobiera konfigurację maksymalizującą produkcję energii przy akceptowalnych kosztach i ryzyku. Inwestor, który rozumie te zależności, może świadomie współpracować z instalatorem, zadawać właściwe pytania i ocenić jakość zaproponowanego rozwiązania zanim wyda pieniądze na system, który mógłby pracować znacznie efektywniej przy innej konfiguracji stringów.

Sposoby łączenia paneli fotowoltaicznych najczęściej zadawane pytania
