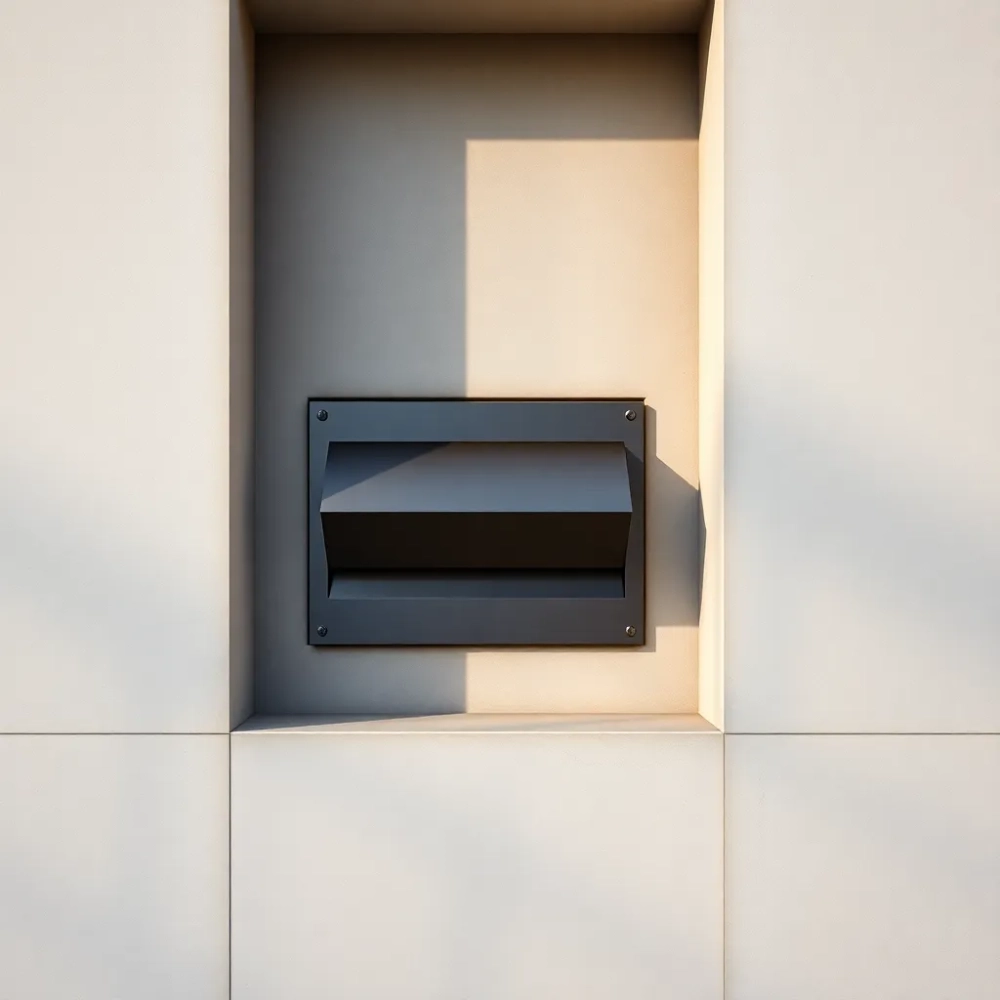

Skrzynka na wodę w elewacji: montaż i zalety

Każdy, kto miał kran na zewnątrz budynku albo zawór odcinający wody ogrodowej, wie, jak ta instalacja potrafi szpecić - sterczy na elewacji, gromadzi brud, rdzewieje, a zimą bywa, że pęka od mrozu. Skrzynka na wodę w elewacji rozwiązuje ten problem w sposób, który jest jednocześnie elegancki i czysto techniczny: chowa całą infrastrukturę za estetyczną zabudową, izoluje ją od warunków atmosferycznych i przy okazji sprawia, że fasada budynku przestaje wyglądać jak plac budowy. To jednak nie tylko kwestia wyglądu - za tym pozornie prostym rozwiązaniem kryje się parę niuansów montażowych i materiałowych, które decydują o tym, czy inwestycja przetrwa dekadę bez problemów, czy zacznie sprawiać kłopoty już po pierwszej zimie.

• Zalety skrzynki na wodę w elewacji
• Rodzaje skrzynek na wodę do elewacji
• Montaż skrzynki na wodę w elewacji
• Instalacja hydrauliki w skrzynce elewacyjnej
• Konserwacja skrzynki na wodę w elewacji
• Skrzynka na wodę w elewacji - pytania i odpowiedzi

Zalety skrzynki na wodę w elewacji

Najbardziej oczywista korzyść to ochrona instalacji przed mrozem. Gdy rura z krankiem zewnętrznym jest wyeksponowana na otoczenie bez żadnej osłony, woda zamknięta w jej wnętrzu podczas jesiennego przymrozku może zwiększyć objętość o niemal 9% - i to wystarczy, żeby rozerwać nawet solidną armaturę. Skrzynka elewacyjna tworzy mikroklimat wokół zaworu: ścianki obudowy spowalniają oddawanie ciepła z muru na zewnątrz, dzięki czemu temperatura we wnętrzu spada zdecydowanie wolniej niż temperatura otoczenia. Nie zastępuje to oczywiście prawidłowego odwodnienia instalacji przed zimą, ale jest pierwszą linią obrony przed nagłymi nocnymi przymrozkami.

Estetyczna funkcja obudowy jest równie konkretna, choć trudniej ją wyrazić liczbowo. Elewacja z widocznymi rurami, złączkami i odkrytą armaturą traci spójność wizualną - oko chwyta każdą nierówność i każde przebarwienie. Skrzynka stanowi naturalny punkt zamknięcia tej instalacji: wpasowana w płaszczyznę ściany, z frontem pasującym do tynku lub okładziny, po prostu znika z pola widzenia. Kilka godzin montażu zmienia całościowy odbiór fasady w sposób, który trudno osiągnąć jakimkolwiek malowaniem czy uzupełnianiem ubytków.

Mniej doceniany, a kluczowy aspekt to ochrona elewacji przed zawilgoceniem od strony instalacji. Każdy kran i każde złącze hydrauliczne generuje kondensację - zwłaszcza gdy przez zimną rurę płynie cieplejsza woda z ujęcia. Ta wilgoć, jeśli trafia bezpośrednio na tynk lub ocieplenie, jest wchłaniana przez porowate struktury i stopniowo degraduje izolację. Zamknięcie armatury w szczelnej obudowie z odpowiednią wentylacją umożliwia kontrolowane odprowadzenie kondensatu bez jego kontaktu z materiałem ściany. Przy systemach ETICS (potocznie zwanych styropianowymi) ten mechanizm ochronny jest wręcz krytyczny, bo zawilgocony styropian traci swoje właściwości termoizolacyjne proporcjonalnie do nasycenia wodą.

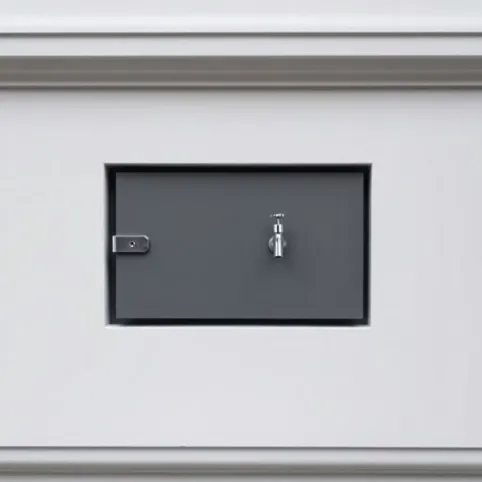

Zobacz także: Skrzynka na kran w elewacji

Z punktu widzenia eksploatacji ważna jest też dostępność serwisowa. Instalacja ukryta za zamykaną pokrywą jest chroniona, ale jednocześnie łatwo dostępna - wystarczy otworzyć drzwiczki, żeby odciąć wodę, wymienić uszczelkę lub podłączyć wąż ogrodowy. Gdyby ta sama armatura była zamurowana bez obudowy, każda interwencja wymagałaby kucia ściany. Skrzynka eliminuje ten dylemat: wszystko jest ukryte, ale nic nie jest niedostępne.

Trwałość dobrze zamontowanej skrzynki to kolejny argument, który przemawia do tych, którzy liczą koszty w dłuższej perspektywie. Modele wykonane z polipropylenu lub ABS wytrzymują kilkanaście lat bez korozji, odbarwień ani odkształceń - w przeciwieństwie do metalowych obudów, które w kontakcie z mokrą ścianą i powietrzem atmosferycznym zaczynają rdzewieć od strony wewnętrznej, często zanim problem stanie się widoczny z zewnątrz. Jeden sezon z nieszczelną skrzynką metalową potrafi zostawić na elewacji zacieki trudniejsze do usunięcia niż sam koszt wymiany obudowy.

Rodzaje skrzynek na wodę do elewacji

Podstawowy podział biegnie według materiału wykonania i warunków, w jakich skrzynka ma pracować. Polipropylen i ABS dominują w segmencie rozwiązań do standardowych instalacji domowych - oba tworzywa są odporne na korozję elektrochemiczną, lekkie i łatwe w obróbce mechanicznej. Polipropylen zachowuje elastyczność w zakresie temperatur od -30°C do +80°C, co oznacza, że nie kruszy się pod wpływem mrozu ani nie odkształca przy gorącej wodzie ze słonecznego kolektora. ABS z kolei jest nieco twardszy i lepiej trzyma kolor, co ma znaczenie w aplikacjach, gdzie front obudowy jest widoczny i musi pasować do elewacji.

Aluminium to wybór dla instalacji wystawionej na szczególne obciążenia mechaniczne - na przykład w miejscach, gdzie skrzynka może być regularnie uderzana sprzętem ogrodowym albo gdzie stosuje się armaturę większych rozmiarów wymagającą ciężkiego pokrycia. Profil aluminiowy ma wyraźnie wyższy ciężar własny niż tworzywo, ale jednocześnie gwarantuje sztywność ramy, która nie ugina się pod ciężarem drzwiczek. Zaletą jest też możliwość anodowania lub lakierowania proszkowego w niemal dowolnym kolorze z palety RAL - przy renowacji starszych budynków z niestandardową kolorystyką to argument nie do przecenienia.

Pod względem konstrukcji wewnętrznej skrzynki dzielą się na modele otwarte (z pustą przestrzenią, w którą montuje się dowolną armaturę) oraz zestawy kompletne z fabrycznie zamontowanym zaworem kulowym i przyłączem węża. Drugie rozwiązanie przyspiesza montaż do minimum - wystarczy podłączyć rurę zasilającą i skrzynka jest gotowa do pracy. Jednak przy niestandardowych instalacjach, gdzie konieczne jest zmieszczenie licznika wody, zaworu antyskażeniowego i kurka czerpalnego jednocześnie, model otwarty daje swobodę aranżacji, której gotowy zestaw nie oferuje.

Wymiary to osobna kwestia, której nie warto bagatelizować na etapie zakupu. Standardowe skrzynki do zastosowań domowych mają głębokość od 100 do 160 mm - i właśnie ten parametr bywa problematyczny przy ścianach z cienką warstwą ocieplenia. Jeśli całkowita grubość warstwy izolacji wynosi np. 80 mm, montaż skrzynki wymagającej 160 mm zanurzenia w ścianie albo oznacza ingerencję w mur nośny, albo wymusi użycie modelu nadtynkowego, który nieco wystaje ponad płaszczyznę elewacji. Dlatego przed zamówieniem warto zmierzyć głębokość dostępnej przestrzeni, a nie dobierać skrzynkę na podstawie samych wymiarów zewnętrznych.

Osobną kategorią są skrzynki przeznaczone do elewacji drewnianych i wentylowanych. W takich systemach przestrzeń wentylacyjna między okładziną a membraną działa jak stale przewiewany kanał - i skrzynka musi być zaprojektowana tak, żeby nie blokować tego przepływu powietrza. Modele dedykowane do fasad wentylowanych mają boczne kanały nawiewne i odpowiedni kształt ramy, który integruje się z systemem łat i kontrłat bez konieczności ich przerywania. Użycie standardowej skrzynki w takim miejscu to poważny błąd projektowy, który eliminuje sens całego systemu wentylacji.

Montaż skrzynki na wodę w elewacji

Dobry montaż zaczyna się od precyzyjnego wyznaczenia miejsca, a tu pierwsza zasada jest bezwzględna: skrzynka musi znaleźć się na poziomie gruntu lub poniżej podłączenia rury zasilającej, nigdy wyżej niż punkt poboru wody. Wynika to z prostej fizyki - instalacja odwadniania działa grawitacyjnie, a jeśli armatura jest umieszczona powyżej najniższego punktu rury, woda nie spłynie samoczynnie przy zamknięciu zaworu odcinającego przed zimą. Efekt jest przewidywalny: resztki wody zamarzają w łuku rury znajdującym się powyżej skrzynki i rozrywają połączenie lub samą armaturę.

Otwór w ścianie pod skrzynkę wierci się wiertnicą do betonu lub - przy elewacji ETICS - wycina się specjalnym frezem, który nie rozrywa warstwy izolacji, lecz wyjmuje ją jako spójny blok. Wymiar otworu powinien być o 5-10 mm większy od ramy skrzynki z każdej strony, żeby umożliwić precyzyjne wypoziomowanie przy użyciu klinów dystansowych przed ostatecznym uszczelnieniem. Brak tego luzu to najczęstszy błąd montażowy, który prowadzi do osadzenia obudowy z odchyleniem od pionu, widocznym gołym okiem po otwarciu drzwiczek.

Uszczelnienie przestrzeni między ramą a ścianą ma krytyczne znaczenie dla szczelności połączenia. Do tego etapu stosuje się piankę poliuretanową niskoprężną - nie standardową, bo ta rozprężając się, może wygenerować ciśnienie, które odkształci plastikową ramę skrzynki. Pianka niskoprężna wypełnia szczeliny równomiernie, bez ryzyka deformacji. Po jej związaniu (zwykle 24 godziny) nadmiar odcina się nożem flush i maskuje kitiem akrylowym kompatybilnym z tynkiem elewacyjnym - to właśnie ta warstwa decyduje o wodoszczelności styku i o tym, czy przy ulewnym deszczu woda nie będzie penetrowała w głąb muru wzdłuż ramy.

Przy montażu w elewacjach ETICS dodatkowym wymaganiem jest mechaniczne zakotwienie ramy w murze nośnym, a nie tylko w warstwie styropianu. Styropian jako materiał nośny dla kotew nie nadaje się - jego gęstość jest zbyt niska, żeby utrzymać drgania armatury przy codziennym użytkowaniu. Producenci systemów ETICS zalecają w tym miejscu osadzenie metalowej tulei kotwiącej przechodzące przez całą grubość termoizolacji i wchodzącej co najmniej 60 mm w ścianę nośną. Taka tuleja rozdziela obciążenia mechaniczne skrzynki od wrażliwej warstwy izolacji, której spójność jest podstawą energooszczędności całego systemu.

Przy pracach w istniejącej elewacji zawsze sprawdź lokalizację okablowania elektrycznego i istniejących rur przed przystąpieniem do wiercenia - niewidoczna instalacja elektryczna za tynkiem to realne zagrożenie. Standardem jest użycie detektora instalacji ukrytych przed wierceniem jakiegokolwiek otworu głębszego niż 30 mm.

Ostatni etap montażu to weryfikacja poziomu, szczelności i prawidłowego otwarcia drzwiczek po ostatecznym zamocowaniu. Drzwiczki skrzynki powinny otwierać się swobodnie bez tarcia o ościeżnicę - jeśli trą, rama jest odkształcona lub niestarannie wypoziomowana, co z czasem może prowadzić do pęknięcia zawiasów lub utraty szczelności pokrywy. Prawidłowo osadzona skrzynka jest idealnie pionowa, pozioma i wtopiona w płaszczyznę elewacji tak, że jej krawędź nie wystaje więcej niż 2-3 mm ponad tynk zewnętrzny.

Instalacja hydrauliki w skrzynce elewacyjnej

Połączenie armatury wewnątrz obudowy z instalacją budynku to moment, w którym jakość wykonania decyduje o bezawaryjności całego układu przez kolejne lata. Rura zasilająca doprowadzona do skrzynki powinna mieć zawór odcinający przed samym wejściem w obudowę - dzięki temu można zamknąć wodę bezpośrednio przy skrzynce, bez konieczności biegania do głównego zaworu w kotłowni. Zawór kulowy, który jest standardem w nowych instalacjach, zapewnia pełen przepływ bez turbulencji i dławienia, a jednocześnie pracuje niezawodnie nawet po wieloletnim nieużywaniu, czego nie można powiedzieć o starszych zaworach grzybkowych.

Materiał rur doprowadzonych do skrzynki ma znaczenie szczególnie w kontekście połączeń gwintowanych. Miedź i mosiądz współpracują bez problemów - ich potencjały elektrochemiczne są bliskie, więc korozja galwaniczna między nimi przebiega bardzo powoli. Zestawienie miedzi ze stalą ocynkowaną to zupełnie inna historia: różnica potencjałów przekracza 0,5 V i w środowisku wilgoci, która nieuchronnie pojawia się w zewnętrznej skrzynce, stal zacznie korodować w tempie widocznym po kilku sezonach. Jeśli istniejąca instalacja jest stalowa, warto w miejscu przejścia do skrzynki zastosować złączkę dielektryczną, która przerywa obwód elektryczny między metalami.

Mocowanie rur wewnątrz skrzynki wymaga uchwytów dopasowanych do średnicy przewodu - luźno wiszące rury drgają przy każdym przepływie wody i stopniowo rozluźniają połączenia gwintowane lub zaprasowane. Uchwyty przykręca się do tylnej ścianki obudowy co 30-40 cm, co przy typowej skrzynce domowej oznacza 1-2 punkty mocowania. Przy armaturze większej średnicy (2" i wyżej) drgania przenoszące się przez rurę są silniejsze, więc interwał mocowania warto zmniejszyć do 20-25 cm.

Przy instalacji zaworu antyskażeniowego (wymaganego normą PN-EN 1717 przy podłączeniu węża ogrodowego) pamiętaj, że urządzenie musi być zamontowane zawsze po stronie podciśnienia, czyli między zaworem odcinającym a punktem czerpania. Zamontowanie go w odwrotnej kolejności sprawia, że chroni tylko siebie, a nie instalację.

Izolacja termiczna rury doprowadzającej w odcinku przejścia przez ścianę to element, który wpływa nie tylko na ochronę przed mrozem, ale też na zapobieganie mostkom termicznym w elewacji. Rura metalowa lub z tworzywa przewodzi ciepło z wnętrza budynku na zewnątrz, tworząc punkt, w którym para wodna może skraplać się po wewnętrznej stronie muru. Otulina termoizolacyjna z pianki PE o grubości minimum 9 mm na tym odcinku redukuje straty ciepła i eliminuje ryzyko kondensacji - szczególnie istotne przy rurach zimnej wody, których temperatura jest niższa niż temperatura punktu rosy w murze podczas sezonu grzewczego.

Próba szczelności po zakończeniu montażu jest obowiązkowa przed ostatecznym zamknięciem skrzynki i wykończeniem elewacji. Otwierasz zawór, napełniasz instalację pod ciśnieniem roboczym (standardowo 3-4 bary w instalacji domowej) i obserwujesz wszystkie połączenia przez 15-20 minut. Nawet minimalna nitka wody na złączu gwintowanym przy tym ciśnieniu oznacza, że po zamknięciu obudowy i przez kilka tygodni eksploatacji przekształci się w stały wyciek. Doszczelnienie złącza teflonową taśmą PTFE albo pastą uszczelniającą jest zdecydowanie prostsze przed montażem obudowy niż po.

Konserwacja skrzynki na wodę w elewacji

Regularne przeglądy skrzynki elewacyjnej wymagają minimalnego wysiłku, ale wykonywane systematycznie pozwalają wychwycić problemy zanim staną się kosztowne. Optymalny rytm to dwa razy w roku: wiosną po ustąpieniu mrozów i jesienią przed pierwszymi przymrozkami. Wiosenny przegląd koncentruje się na ocenie stanu po zimie - pęknięcia ramy, uszkodzenia uszczelki drzwiczek, ślady rdzy na metalowych elementach armatury i ewentualne zacieki na ścianie wokół skrzynki, które mogą sugerować, że woda w jakimś miejscu przeniknęła za obudowę. Jesienny przegląd to przede wszystkim przygotowanie instalacji do sezonu mrozów.

Odwodnienie instalacji przed zimą to czynność, której nie można pominąć bez ryzyka poważnych szkód. Procedura jest prosta: zamknij zawór odcinający dopływ do skrzynki od strony instalacji wewnętrznej, otwórz kranik czerpalny w skrzynce i pozwól wodzie swobodnie spłynąć, a następnie zostaw kranik uchylony przez noc - przez tę szczelinę wyjdzie każda resztka wilgoci, która mogłaby zamarznąć w armaturze. Jeśli instalacja jest wyposażona w zawór spustowy przy punkcie najniższym rury, skorzystaj z niego, żeby opróżnić całą gałąź prowadzącą do skrzynki.

Stan uszczelki obwodowej drzwiczek kontroluje się poprzez wizualny przegląd i prosty test: po zamknięciu skrzynki włóż kartkę papieru między ramę a drzwiczki w kilku punktach po obwodzie i poczuj opór przy wyciąganiu. Jeśli kartka wysuwa się bez oporu, uszczelka nie przylega prawidłowo i wymaga wymiany lub doszczelnienia listwą samoklejącą z pianki EPDM. EPDM (kauczuk etylenowo-propylenowo-dienowy) jest standardem w uszczelkach zewnętrznych ze względu na odporność na promieniowanie UV i zachowanie elastyczności w szerokim zakresie temperatur - standard dla zewnętrznych aplikacji to zakres od -40°C do +120°C.

Czyszczenie wnętrza skrzynki raz w roku zapobiega gromadzeniu się kurzu, pajęczyn i szczątków owadzich, które przy dużej wilgotności tworzą środowisko sprzyjające korozji metalowych elementów. Wystarczy uchylony wąż ogrodowy z regulowaną dyszą ustawioną na delikatny strumień - woda przepłucze wnętrze obudowy, wypłukując osad przez otwory wentylacyjne w dolnej części skrzynki. Po płukaniu zostaw drzwiczki otwarte na kilka godzin, żeby wnętrze wyschło naturalnie, zanim zamkniesz skrzynkę na kolejny sezon.

Ślady białego wykwitu na tynku elewacyjnym wokół skrzynki to sygnał ostrzegawczy, którego nie warto ignorować. Wykwit (eflorescence) powstaje, gdy woda przesiąka przez fugę między ramą a ścianą, rozpuszcza sole mineralne z materiału budowlanego i przenosi je na powierzchnię, gdzie po wyparowaniu tworzy białą powłokę. Źródłem przesiąkania jest zazwyczaj zestarzała spoina uszczelniająca ramę - jej odcięcie, usunięcie i ponowne wypełnienie świeżym kitiem silikonowym lub akrylowym to naprawa, którą wykonasz samodzielnie w ciągu godziny.

Długoterminowa trwałość skrzynki zależy w dużej mierze od tego, jak powierzchnia elewacji wokół niej reaguje na zmienne warunki atmosferyczne. Tynk przy krawędzi obudowy jest narażony na mikronaprężenia spowodowane różnicą rozszerzalności termicznej między materiałem ściany a ramą skrzynki - polipropylen rozszerza się termicznie około trzy razy bardziej niż beton czy tynk mineralny. Z tego powodu spoina uszczelniająca powinna być wykonana z materiału elastycznego, a nie sztywnej zaprawy: elastyczny silikon potrafi skompensować kilka milimetrów różnicy wymiarów bez pękania, podczas gdy zaprawa cementowa pęknie przy pierwszej większej różnicy temperatury. Ten detal, pomijany przez wiele ekip montażowych, jest przyczyną połowy przypadków penetracji wody za obudowę, które obserwuje się po kilku sezonach eksploatacji.

Skrzynka na wodę w elewacji - pytania i odpowiedzi
