Skrzynka elektryczna w ogrodzeniu przepisy, które musisz znać

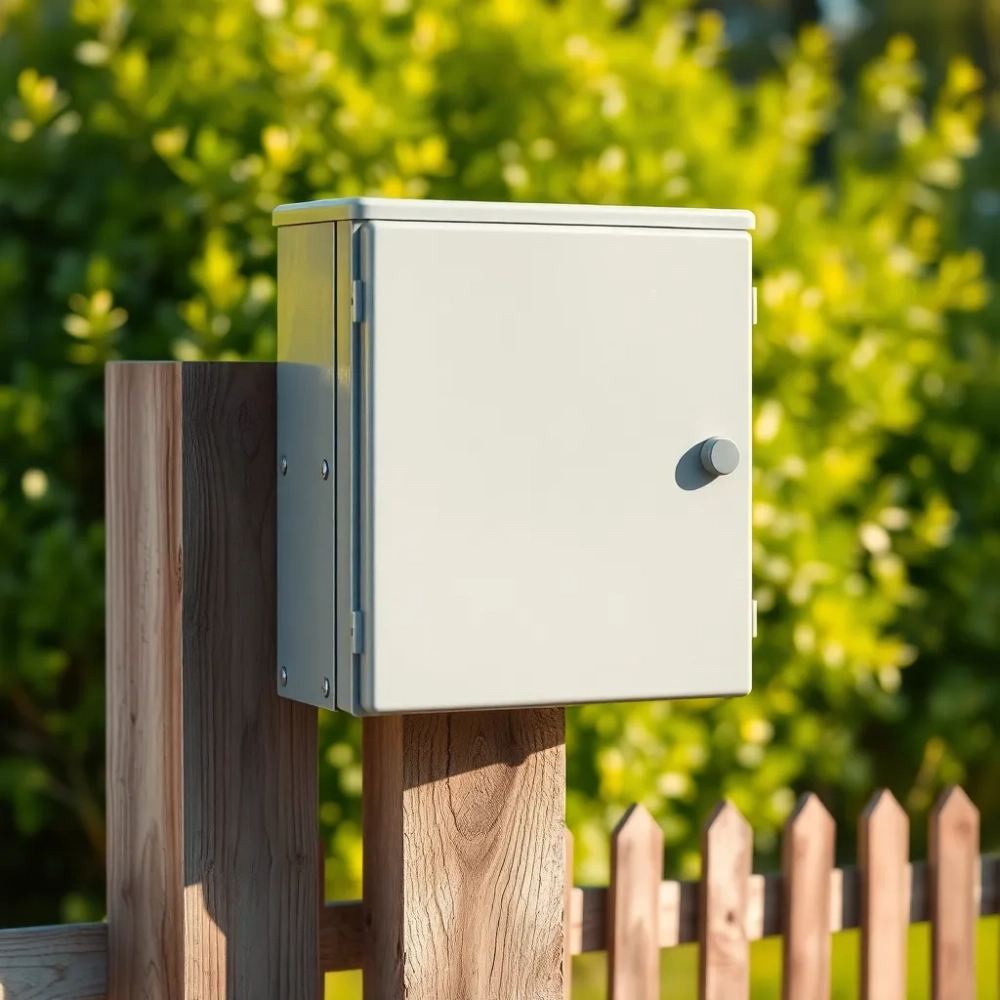

Tak, skrzynkę elektryczną w ogrodzeniu można zamontować, ale nie wolno traktować jej jak zwykłej półki na licznik czy złącze. Lokalizacja, wysokość, obudowa, dostęp i zabezpieczenia muszą odpowiadać przepisom budowlanym oraz normom PN-HD 60364 i PN-EN 61439. Błędne usytuowanie grozi nie tylko utrudnionym dostępem podczas awarii, lecz także porażeniem, pożarem, odmową odbioru lub odmową wypłaty odszkodowania.

• Skrzynka elektryczna na ogrodzeniu przepisy, odpowiedzialność i dokumentacja
• Skrzynka elektryczna na ogrodzeniu wymiary, wysokość i stopień IP
• Odległość skrzynki elektrycznej od granicy działki i mediów
• Montaż skrzynki elektrycznej w ogrodzeniu, konstrukcja i bezpieczeństwo
• Najczęstsze błędy przy montażu skrzynki na ogrodzeniu i kary
• Skrzynka prądowa w ogrodzeniu a rozdzielnica wewnętrzna
• Checklista przed odbiorem skrzynki elektrycznej w ogrodzeniu
• Co zrobić przed zamówieniem montażu

Skrzynka elektryczna na ogrodzeniu przepisy, odpowiedzialność i dokumentacja

Podstawą jest projekt instalacji elektrycznej, a nie pomysł wykonawcy opartego na krótkim opisie zlecenia. Projekt powinien uwzględniać miejsce montażu, sposób zasilania, parametry zabezpieczeń, dostęp dla osób obsługujących instalację oraz wpływ warunków zewnętrznych. W projekcie trzeba również uwzględnić wymagania Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Przy instalacji stosuje się przede wszystkim PN-HD 60364-4-41, dotyczącą ochrony przeciwporażeniowej, oraz PN-HD 60364-5-51, obejmującą dobór i montaż wyposażenia elektrycznego. Rozdzielnica i zastosowane w niej aparaty powinny spełniać wymagania PN-EN 61439. Nie jest to formalność do odhaczenia: kolejne części norm opisują temperaturę, zanieczyszczenie, wilgoć i dostęp osób, które rzeczywiście wpływają na bezpieczeństwo.

Za stan techniczny instalacji odpowiada właściciel lub zarządca obiektu, natomiast wykonanie i odbiór powierza się osobie z odpowiednimi kwalifikacjami. Uprawnienia SEP nie zastępują projektu, lecz pozwalają wykonać prace zgodnie z dokumentacją i przepisami. Przy większej rozdzielnicy lub nietypowym zasilaniu warto, by projektant i elektryk wspólnie ustalili układ zabezpieczeń.

Uwaga: skrzynki nie wolno lokalizować w łazience ani w strefach 0, 1 i 2. W piwnicy, kotłowni, garażu i na zewnątrz trzeba uwzględnić dodatkowe warunki, przede wszystkim wentylację, ochronę przed wodą, odporność materiałów i możliwość bezpiecznego odłączenia zasilania.

Przed rozpoczęciem prac należy zebrać plan działki, projekt przyłącza, informacje o przebiegu instalacji gazowej, wodnej i grzewczej oraz dane dotyczące granicy nieruchomości. Taki zestaw pozwala uniknąć sytuacji, w której estetycznie zamontowana szafka uniemożliwia dojazd, zamyka przejście albo zakrywa element wymagający okresowej kontroli.

Skrzynka elektryczna na ogrodzeniu wymiary, wysokość i stopień IP

Wysokość montażu nie powinna być ustalana na oko. Najczęściej przyjmuje się, że środek skrzynki lub elementów obsługowych znajduje się na wysokości około 0,6-1,9 m nad poziomem terenu, a wygodny dostęp do aparatów mieści się w przedziale 1,0-1,8 m. Ostateczna wartość zależy od rodzaju zabudowy, wysokości ogrodzenia i tego, czy z urządzeń korzystają osoby dorosłe, czy również dzieci lub osoby z ograniczoną sprawnością.

Na zewnątrz kluczowy jest stopień ochrony obudowy. IP44 stanowi minimum w miejscach osłoniętych, ale rozdzielnica ogrodzeniowa powinna zwykle spełniać wyższy wymóg, na przykład IP54. Przy bezpośrednim narażeniu na deszcz, kurz, uderzenia i zalanie warto rozważyć IP65. Oznaczenie IP nie oznac , że każda obudowa o takim samym numerze jest równie trwała, dlatego znaczenie mają również sposób zamontowania, uszczelki i zachowanie szczelności po otwarciu.

Wymiary skrzynki trzeba dobrać do liczby aparatów, zapasu miejsca na okablowanie oraz możliwości swobodnego montażu. Zbyt ciasna obudowa utrudnia prowadzenie przewodów, zwiększa nagrzewanie i utrudnia późniejszą modernizację. Przy rozbudowie systemu fotowoltaicznego, ładowarki samochodowej lub zasilania ogrodu warto od razu przewidzieć dodatkowe pola, zamiast za kilka miesięcy wymieniać całą szafkę.

Wysokość 150-170 cm jest często spotykana, lecz nie stanowi magicznej wartości dla każdego przypadku. Liczy się ergonomia obsługi, dostęp do zamka i możliwość odczytania oznaczeń bez drabiny. Jeśli skrzynka znajduje się przy chodniku, trzeba zachować przejście, a przy ogrodzeniu z bramą przesuwną upewnić się, że skrzydło bramy nie uderza w obudowę.

Odległość skrzynki elektrycznej od granicy działki i mediów

Nie ma jednej uniwersalnej reguły mówiącej, że każda skrzynka elektryczna musi stać dokładnie 2 m od granicy działki. Takie uproszczenie może prowadzić do błędnej lokalizacji, ponieważ znaczenie ma m.in. charakter obiektu, przepisy lokalne, warunki zabudowy i rodzaj urządzenia. W przypadku ogrodzenia oraz budowli należy zachować odległości wynikające z przepisów budowlanych, a przy wątpliwościach skonsultować projekt z właściwym urzędem.

W praktyce 2 m od granicy działki bywa wartością przyjmowaną przy lokalizowaniu budynków i niektórych budowli, lecz nie można jej automatycznie przenosić na szafkę przy płocie. Skrzynka nie powinna utrudniać konserwacji ogrodzenia, zasłaniać zjazdu ani ograniczać widoczności w miejscu, przez które poruszają się pojazdy. Przy granicy warto zachować taki odstęp, by można było otworzyć drzwiczki bez wchodzenia na sąsiednią nieruchomość.

Od instalacji gazowej skrzynkę powinno dzielić co najmniej około 0,6 m, a od instalacji wodnej około 0,5 m, o ile szczegółowe warunki techniczne nie wskazują inaczej. W pobliżu źródeł ciepła, przewodów kominowych i urządzeń grzewczych trzeba uwzględnić strefy ochronne oraz temperaturę oddziałującą na aparaturę. Bliskość gazu zwiększa ryzyko zapłonu, natomiast ciepło może uszkodzić izolację i obudowę.

Warto rozważyć także odległość od gruntu, studzienki, rynny i miejsca, w którym gromadzi się błoto pośniegowe. Obudowa odporna na wodę nie znosi zasad prawidłowego montażu, ponieważ zawilgocenie złączy może powodować korozję, upływność i błędne działanie wyłącznika różnicowoprądowego. Pod skrzynką dobrze zaplanować twarde podłoże lub fundament, który nie będzie osiadał po zimie.

Praktyczny schemat: od skrzynki do granicy działki zachowaj odstęp umożliwiający otwarcie drzwiczek, od gazu minimum 0,6 m, od wody minimum 0,5 m, a od źródła ciepła wyznacz strefę ochronną. Wartości z tabeli są punktem orientacyjnym, nie substytutem projektu.

Montaż skrzynki elektrycznej w ogrodzeniu, konstrukcja i bezpieczeństwo

Konstrukcja mocowania musi przenosić ciężar obudowy, wibracje, obciążenie wiatrem i siły powstające podczas otwierania drzwiczek. Skrzynkę przykręca się do stabilnego podłoża przez elementy przewidziane przez producenta, a nie do luźnej blachy, płotu panelowego lub drewna bez odpowiedniego podkładu. Nieprawidłowe mocowanie może poluzować przewody i spowodować ich przetarcie.

Na zewnątrz sprawdzi się obudowa z tworzywa odpornego na promieniowanie UV albo ze stali nierdzewnej, zamykana na zamek. Drzwiczki powinny mieć uszczelkę, a przewody wprowadza się przez dławice, które ograniczają ich wyrywanie i zaciskanie. Odpływ kondensatu jest ważny, ponieważ nawet w szczelnej obudowie mogą powstawać różnice temperatury powodujące skraplanie pary wodnej.

Przy większej liczbie obwodów trzeba zachować selektywność zabezpieczeń. Zabezpieczenie główne powinno działać jako ostatnia linia ochrony, a zwarcie w jednym obwodzie nie powinno wyłączać całego budynku. RCD 30 mA chroni ludzi w obwodach końcowych, lecz nie zastępuje prawidłowego uziemienia ani zabezpieczeń nadprądowych przewodów.

Uwaga: nie montuj rozdzielnicy nad umywalką, w kabinie prysznicowej ani w miejscu, do którego może dostać się strumień wody. Nie zasłaniaj też otworów wentylacyjnych, bo zamknięta obudowa zwiększa temperaturę i skraca żywotność aparatów.

Najczęstsze błędy przy montażu skrzynki na ogrodzeniu i kary

Najwięcej problemów wynika z lokalizowania skrzynki zbyt nisko. Wtedy woda, błoto, liście i sól drogowa łatwiej przedostają się do obudowy, a osoba obsługująca instalację musi pracować w niewygodnej pozycji. Kolejnym błędem jest montaż na drewnie bez metalowej podkładki i prawidłowego mocowania, co przy zmianach wilgotności prowadzi do obluzowania konstrukcji.

Brak wentylacji powoduje kumulację ciepła, a brak dławic umożliwia przesuwanie przewodów i ich uszkodzenie. Często pomija się również schemat połączeń, przez co podczas awarii trudno ustalić, który bezpiecznik zasila konkretny obwód. W rozdzielnicy nie powinno też zabraknąć RCD, oznaczenia wyłącznika głównego i listy zabezpieczeń.

Kara za samą nieprawidłową lokalizację nie zawsze jest naliczana wprost na podstawie jednego przepisu. Sankcja może wynikać z odmowy odbioru, konieczności przebudowy, mandatu lub odpowiedzialności cywilnej, a po pożarze również z postępowania karnego. W skrajnych sytuacjach ubezpieczyciel może uznać, że właściciel nie zadbał o należytą ochronę instalacji, i odmówić wypłaty.

Nie należy montować skrzynki na płocie, który nie może udźwignąć jej ciężaru. Nie wolno także korzystać z obudowy bez potwierdzonego stopnia IP tylko dlatego, że wygląda na solidną. Prawdziwy test bezpieczeństwa odbywa się podczas deszczu, mrozu i przegrzania, a nie w chwili zakupu.

Odpowiedzialność ponosi ten, kto zlecił prace, jeśli świadomie zaakceptował wadliwe rozwiązanie. Wykonawca odpowiada za montaż, a projektant za rozwiązania przyjęte w dokumentacji. Gdy właściciel zmienia lokalizację samodzielnie, ryzyko rośnie, ponieważ traci możliwość wykazania, że instalacja powstała zgodnie z zatwierdzonym projektem.

Skrzynka prądowa w ogrodzeniu a rozdzielnica wewnętrzna

Skrzynka przy ogrodzeniu pełni zwykle funkcję punktu dostępowego, złącza, licznika lub rozdzielnicy głównej. W domu jednorodzinnym można ją połączyć z rozdzielnicą mieszkaniową, ale nie powinna zastępować wygodnego dostępu do wyłączników w budynku. Najlepszy układ prowadzi od przyłącza do zabezpieczeń, a następnie do obwodów, z zachowaniem czytelnego podziału.

W piwnicy rozdzielnicę umieszcza się w miejscu suchym, wentylowanym i łatwo dostępnym, z dala od skrzynki z narzędziami oraz przewodów wodnych. W klatce schodowej trzeba zachować wymaganą szerokość przejścia i nie blokować drogi ewakuacyjnej. W garażu należy uwzględnić możliwość uderzenia drzwiami samochodu oraz obecność oparów paliwa.

W hali lub obiekcie handlowym rozdzielnicę zewnętrzną montuje się wtedy, gdy pozwalają na to warunki środowiskowe i nie ma konieczności częstego otwierania. Gdy potrzebna jest stała obsługa, lepsze bywa wydzielone pomieszczenie techniczne. Przy dużych obiektach elementy rozdzielcze mogą wymagać obudów o podwyższonej odporności mechanicznej i odpowiedniej wentylacji.

Źródła i standardy: PN-HD 60364-4-41, PN-HD 60364-5-51, PN-EN 61439, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz obowiązujące przepisy prawa budowlanego. Normy należy stosować z aktualnymi wydaniami i wymaganiami właściwymi dla konkretnej inwestycji.

Checklista przed odbiorem skrzynki elektrycznej w ogrodzeniu

• Projekt instalacji uwzględnia lokalizację, wysokość i dostęp do skrzynki.
• Obudowa ma właściwy stopień ochrony, co najmniej IP44, a na odsłoniętym terenie zwykle IP54 lub IP65.
• Drzwiczki zamykają się na zamek, a zamek nie pozostawia dostępu do wnętrza.
• Skrzynka jest zamocowana do stabilnego podłoża, nie do luźnego panelu ogrodzenia.
• Wokół obudowy zachowano odstęp od granicy, gazu, wody i źródeł ciepła.
• Przewody są zabezpieczone dławicami, a wejścia nie pozwalają na ich przesuwanie.
• Wyłącznik główny, RCD 30 mA i zabezpieczenia nadprądowe są dostępne oraz opisane.
• W obudowie znajduje się wentylacja i odpływ kondensatu, jeżeli producent ich wymaga.
• Tablica ostrzegawcza, napis „WYŁĄCZNIK GŁÓWNY” i schemat są czytelne.
• Przed odbiorem elektryk wykonał pomiary i potwierdził skuteczność ochrony przeciwporażeniowej.

Przed odbiorem warto sfotografować lokalizację, zamocowanie, oznaczenia i przebieg przewodów. Dokumentacja porządkuje późniejsze prace serwisowe, a ubezpieczycielowi daje dowód, że instalacja nie była wykonana naprędce.

Co zrobić przed zamówieniem montażu

Najbezpieczniej zlecić elektrykowi z uprawnieniami SEP wykonanie projektu lub ocenę gotowego rozwiązania. Fachowiec powinien sprawdzić zgodność lokalizacji z planem działki, przepisami budowlanymi, wymaganiami zakładu energetycznego i możliwością późniejszego odczytu licznika. Warto poprosić o wpisanie konkretnej wysokości, odległości, stopnia IP oraz modelu zabezpieczeń do dokumentacji.

Jeśli skrzynka ma obsługiwać bramę, oświetlenie, fotowoltaikę lub ładowarkę samochodową, jej moc trzeba obliczyć przed zakupem. Przeciążenie może prowadzić do nagrzewania złączy, dlatego lepiej od razu uwzględnić rozbudowę. Nie ma sensu oszczędzać kilkuset złotych na obudowie, jeśli koszt poprawnego zabezpieczenia i odbioru będzie wielokrotnie wyższy.

Przy wyborze wykonawcy należy poprosić o opis zakresu, zastosowane zabezpieczenia, sposób uszczelnienia, wyniki pomiarów i protokół odbioru. Brak tych informacji powinien zapalić czerwoną lampkę, niezależnie od atrakcyjnej ceny. Prawidłowa lokalizacja skrzynki elektrycznej to inwestycja w bezpieczeństwo, dostęp do energii i spokojne użytkowanie posesji.
