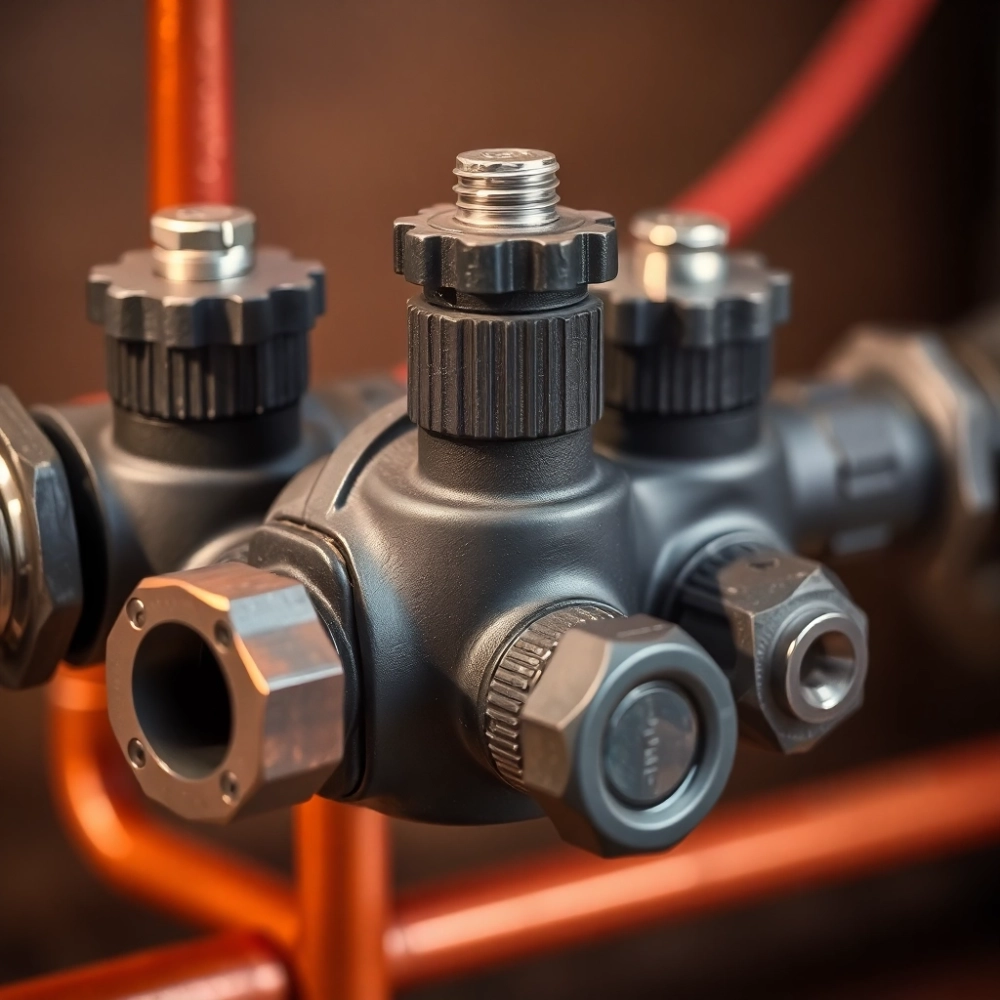

Rozdzielacz do podłogówki z pompą czy bez? Sprawdź, co lepiej działa

To pytanie spędza sen z powiek niejednemu inwestorowi stojącemu przed wyborem komponentów do instalacji ogrzewania podłogowego. Rozdzielacz do podłogówki z pompą czy bez odpowiedź nie jest zero-jedynkowa, lecz zależy od konkretnej konfiguracji źródła ciepła, liczby pętli grzewczych oraz tego, czy w budynku funkcjonują jednocześnie grzejniki wysokotemperaturowe. Poniżej rozkładamy ten temat warstwa po warstwie, bazując na fizyce przepływu czynnika grzewczego oraz obowiązujących normach projektowych.

• Kiedy pompa przy rozdzielaczu podłogówki jest niezbędna?
• Rozdzielacz podłogowy bez pompy kiedy warto go wybrać?
• Jak dobrać rozdzielacz do podłogówki z pompą lub bez niej?

Kiedy pompa przy rozdzielaczu podłogówki jest niezbędna?

Pompa obiegowa montowana bezpośrednio przy rozdzielaczu odpowiada za wymuszenie przepływu wody o niskiej temperaturze zasilania, typowo od 28°C do 40°C. W instalacjach, gdzie źródłem ciepła jest kocioł kondensacyjny lub pompa ciepła, czynnik grzewczy musi pokonać opory hydrauliczne długich rur PEX lub PE-RT ułożonych w wylewce. Rury o średnicy 16 mm w pętli o długości 80-120 metrów generują spadek ciśnienia rzędu 8-15 kPa na jedną sekcję.

Gdy rozdzielacz obsługuje więcej niż cztery obwody, grawitacyjne przemieszczanie się wody przestaje wystarczać. Przepływ grawitacyjny opiera się na różnicy gęstości zimnej i ciepłej wody, co przy małych różnicach temperatur (ΔT = 5-10 K typowych dla podłogówki) daje siłę napędową zbyt słabą, by pokonać te opory. Tu właśnie wkracza pompa, tłocząc czynnik z wydajnością od 0,5 do 3,0 m³/h, w zależności od modelu.

Obecność pompy okazuje się obligatoryjna w mieszanych układach, gdzie podłogówka współpracuje z grzejnikami. W takiej konfiguracji rozdzielacz podłogowy pracuje na niższych parametrach zasilania niż obieg grzejnikowy, a jego pompa kompensuje różnicę ciśnień między oboma gałęziami. Brak dedykowanej pompy skutkowałby niedogrzewaniem dalszych pętli i szumem przepływowym w zaworach termostatycznych.

Pompa przy rozdzielaczu staje się obowiązkowa, gdy długość pojedynczej pętli przekracza 80 metrów lub gdy łączna moc grzewcza podłogówki przekracza 6 kW. W mniejszych instalacjach jej montaż bywa ekonomicznie nieuzasadniony.

Fizyka działania pompy mieszającej

Pompa przy rozdzielaczu podłogowym pełni podwójną rolę. Po pierwsze, wymusza obieg czynnika przez pętle o dużej rezystancji hydraulicznej. Po drugie, w połączeniu z zaworem mieszającym trójdrożnym obniża temperaturę zasilania, mieszając gorącą wodę z kotła (55-75°C) z chłodniejszą wodą powrotną. Efekt: stabilne 35°C na wejściu do rozdzielacza, niezależnie od skoków temperatury wody kotłowej.

Wartość temperatury zasilania ma krytyczne znaczenie dla komfortu i zdrowia. Przekroczenie 40°C na powierzchni rury powoduje nierównomierne oddawanie ciepła i uczucie gorących stref pod stopami. Norma PN-EN 1264 reguluje maksymalną temperaturę powierzchni podłogi na poziomie 29°C w strefach stałego przebywania i 35°C w strefach brzegowych.

Kiedy pompa NIE rozwiąże problemu

Sama pompa, bez zaworu mieszającego, jedynie przyspiesza przepływ, nie obniżając temperatury. W instalacjach z kotłem na paliwo stałe, gdzie woda osiąga 60-90°C, konieczne jest zastosowanie sprzęgła hydraulicznego i zaworu trójdrożnego. Pompa sama w sobie nie ochroni podłogówki przed przegrzaniem.

Rozdzielacz podłogowy bez pompy kiedy warto go wybrać?

Rozdzielacz bez pompy sprawdza się w instalacjach o niewielkiej skali i stabilnych parametrach zasilania. Mowa tu o układach do czterech pętli o łącznej długości nieprzekraczającej 300 metrów, zasilanych wodą o temperaturze fabrycznie ustawionej na 35°C. Takie warunki spełniają pompy ciepła pracujące w trybie podłogowym bezpośrednio, bezpośrednio podające czynnik o niskiej temperaturze.

Źródłem ciepła w takiej konfiguracji bywa również kocioł kondensacyjny z wbudowanym modulatorem i zaworem mieszającym, który sam dba o odpowiednią temperaturę zasilania. Rozdzielacz pełni wówczas wyłącznie funkcję rozdzielczo-regulacyjną, a przepływ zapewnia centralna pompa obiegowa kotła. Dodatkowy lokalny podnośnik ciśnienia staje się wtedy zbędnym kosztem i potencjalnym źródłem awarii.

Oszczędność wynika z kilku aspektów. Pompa elektroniczna klasy A kosztuje od 450 do 900 złotych, a jej montaż wymaga dodatkowego okablowania i przestrzeni w szafce rozdzielaczowej. Rezygnacja z niej upraszcza schemat hydrauliczny, zmniejsza ryzyko zablokowania wirnika osadami i eliminuje dodatkowe zużycie energii, rzędu 25-60 W pracujących non-stop przez sezon grzewczy.

Granice stosowania rozdzielacza bez pompy

Brak pompy oznacza bierne poleganie na ciśnieniu dyspozycyjnym źródła ciepła. Gdy kocioł pracuje z modulatorem 1:10, w skrajnie niskim obciążeniu ciśnienie to spada poniżej 100 mbar, co przy długich pętlach skutkuje zastojem wody. Objawem bywa nierównomierne nagrzewanie stref, widoczne na zdjęciach termowizyjnych jako „zimne wyspy" w końcowych odcinkach rur.

Rozdzielacz bez pompy doskonale współpracuje z pompami ciepła typu monoblok i split, które fabrycznie dostosowują temperaturę zasilania do krzywej grzewczej. W takim układzie dodatkowy podnośnik ciśnienia wprowadza niepotrzebne straty i szum hydrauliczny.

Jak dobrać rozdzielacz do podłogówki z pompą lub bez niej?

Dobór zaczyna się od inwentaryzacji strat cieplnych budynku, wyrażonych w watach na metr kwadratowy. Dla domu pasywnego wynoszą one 10-15 W/m², dla energooszczędnego 50-70 W/m², a dla standardowego 80-120 W/m². Każda z tych wartości wymusza inną gęstość ułożenia rur i inną liczbę obwodów, co bezpośrednio przekłada się na decyzję o montażu pompy.

Drugim krokiem jest ustalenie źródła ciepła. Pompa ciepła powietrze-woda w polskim klimacie pracuje z temperaturą zasilania 30-45°C, więc naturalnie wpisuje się w parametry podłogówki. Kocioł gazowy kondensacyjny wymaga już zaworu mieszającego, a węglowy lub na pellet wręcz wymaga pełnego węzła mieszającego z pompą. Rozdzielacz staje się wtedy jedynie elementem wykonawczym większego systemu regulacji.

Trzecim czynnikiem jest topologia instalacji. Gdy wszystkie grzejniki zostaną zastąpione podłogówką, obieg jest niskotemperaturowy w całości i pompa przy rozdzielaczu staje się opcjonalna. Gdy obok podłogówki działają grzejniki łazienkowe lub drabinkowe zasilane wodą 55-60°C, rozdzielacz z pompą i zaworem trójdrożnym izoluje hydraulicznie oba obiegi, zapobiegając ich wzajemnemu zakłócaniu.

Kryteria doboru w praktyce

Przy wyborze konkretnego rozdzielacza liczy się materiał belki (mosiądz, stal nierdzewna, kompozyt), zakres regulacji przepływomierzy (0-6 l/min) oraz obecność zaworów odcinających na zasilaniu i powrocie. Norma PN-EN 1264-4 zaleca, by każda sekcja miała indywidualną regulację przepływu, co pozwala zbalansować hydraulicznie obieg bez konieczności stosowania dodatkowych zaworów regulacyjnych na rurach.

Warto też zwrócić uwagę na rozstaw osi przyłączy. Standard 50 mm pasuje do większości szafek podtynkowych, natomiast 36 mm spotykane jest w tańszych systemach azjatyckich, problematycznych przy serwisie i doborze kompatybilnych siłowników termoelektrycznych. Te ostatnie, zasilane napięciem 230 V lub 24 V, pozwalają zautomatyzować otwarcie zaworu w odpowiedzi na sygnał z regulatora pokojowego.

Kiedy NIE stosować danego rozwiązania

Rozdzielacza bez pompy nie montuje się w budynkach z dwufunkcyjnym źródłem ciepła, gdzie kocioł musi jednocześnie obsługiwać podłogówkę i grzejniki o zróżnicowanych wymaganiach temperaturowych. Próba „obejścia" tego ograniczenia skończy się albo zimnymi grzejnikami, albo przegrzaną podłogą, albo jednym i drugim jednocześnie.

Rozdzielacza z pompą nie opłaca się stosować w małych mieszkaniach do 50 m² z trzema-czterema pętlami i pompą ciepła. Komplikacja układu, dodatkowy pobór prądu i większa szafka rozdzielaczowa nie znajdują uzasadnienia przy tak skromnym obciążeniu cieplnym. Prostota układu w tym przypadku wygrywa z technicznym nadmiarem.

Błędy projektowe i wykonawcze

Najczęstszym błędem jest pomijanie obliczeń hydraulicznych. Monterzy układają rury w równe pętle po 80 metrów, nie uwzględniając, że w skrajnych obwodach opory mogą się różnić o 30-40%. Skutkuje to koniecznością krycia regulacji przepływomierzami „na oko", co nigdy nie daje optymalnego rozłożenia temperatury.

Drugim grzechem jest brak odpowietrznika automatycznego na rozdzielaczu. W instalacjach niskotemperaturowych powietrze rozpuszczone w wodzie wydziela się intensywniej niż w wysokotemperaturowych, a jego kumulacja w górnej części belki potrafi zablokować przepływ w jednej lub kilku pętlach. Objawem są „ciche" obwody, w których woda pozornie stoi, a podłoga nad nimi jest chłodna.

Przed podjęciem decyzji warto zlecić obliczenia hydrauliczne projektantowi z uprawnieniami w specjalności instalacyjnej. Samodzielne szacunki „na oko" przy ogrzewaniu podłogowym kończą się zazwyczaj kosztownymi poprawkami po pierwszym sezonie grzewczym.

Jeśli planujesz modernizację istniejącej instalacji lub budowę nowej, skonsultuj konfigurację rozdzielacza z projektantem, który uwzględni nie tylko dzisiejsze potrzeby, ale i możliwość rozbudowy w przyszłości. Dobrze dobrany rozdzielacz pracuje bezobsługowo przez 15-20 lat, a jego wymiana po zalaniu wylewką to operacja na tyle kosztowna, że lepiej ją przemyśleć na etapie projektu niż naprawiać po fakcie.
