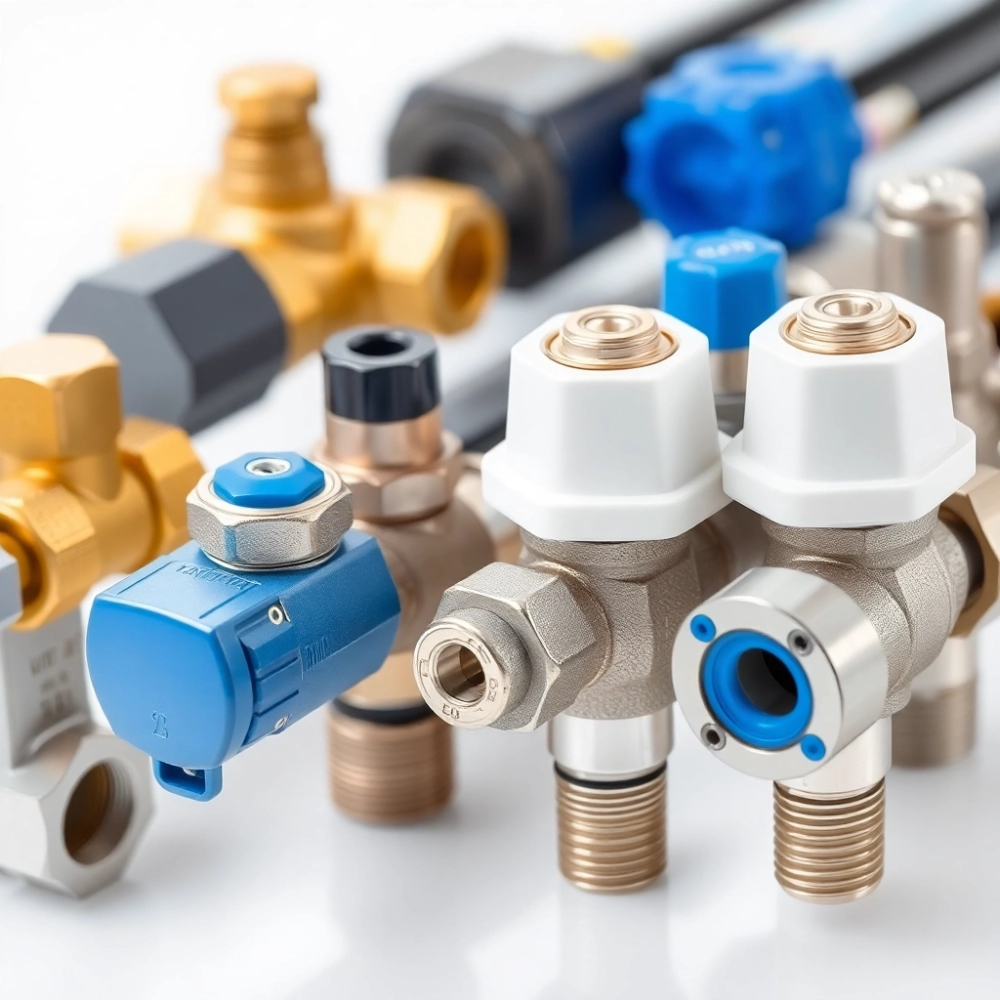

Rodzaje rozdzielaczy do podłogówki – poznaj kluczowe różnice

Stajesz przed ścianą niezrozumiałych specyfikacji technicznych, gdy próbujesz wybrać rozdzielacz do podłogówki a każdy sprzedawca twierdzi, że jego produkt jest najlepszy. Nie wiesz, czym różni się hydrauliczny od elektrycznego, dlaczego materiał wykonania ma znaczenie, ani jak dobrać liczbę obiegów do metrażu. Ten artykuł rozwieje każdą wątpliwość, podając konkretne parametry i mechanizmy działania, które odróżniają dobry wybór od kosztownego błędu.

• Z jakiego materiału wykonuje się rozdzielacze do ogrzewania podłogowego
• Jak sterować pracą rozdzielacza metody regulacji
• Liczba obiegów a dobór rozdzielacza do powierzchni
• Montaż rozdzielacza najważniejsze zasady instalacji
• Rodzaje rozdzielaczy do podłogówki pytania i odpowiedzi

Z jakiego materiału wykonuje się rozdzielacze do ogrzewania podłogowego

Wybór materiału determinuje trwałość całego systemu. Stal nierdzewna stanowi obecnie standard w instalacjach wysokiej jakości ze względu na odporność na korozję i wysoką wytrzymałość mechaniczną. Przy ciśnieniu roboczym sięgającym 6 barów oraz temperaturze czynnika do 55°C stal łączy w sobie niezawodność z estetyką wykończenie powierzchni nie wymaga dodatkowej obróbki.

Mosiądz sprawdza się w mniejszych instalacjach, gdzie liczba obiegów nie przekracza ośmiu. Stop cynku z miedzią oferuje przyzwoitą odporność na zużycie cieplne, jednak przy długotrwałej eksploatacji w temperaturze bliskiej granicznej może dochodzić do mikropęknięć strukturalnych. Warto o tym pamiętać przy projektowaniu systemu, który ma pracować przez dekady.

Tworzywa sztuczne polipropylen i polietylen pojawiają się w tańszych rozwiązaniach. Ich główną zaletą jest odporność na działanie składników chemicznych obecnych w wodzie sieciowej, ale przy temperaturze przekraczającej 45°C materiał zaczyna tracić sztywność. W praktyce oznacza to konieczność zachowania odpowiednich odległości mocowań, co komplikuje instalację.

Może Cię zainteresować też ten artykuł Rodzaje płytek podłogowych

Miedź stosuje się sporadycznie ze względu na wysoką cenę i podatność na korozję galwaniczną w kontakcie z innymi metalami. Wyjątek stanowią instalacje z kotłami na paliwa stałe, gdzie wymagana jest doskonała przewodność cieplna na krótkich odcinkach przyłączeniowych.

Jak sterować pracą rozdzielacza metody regulacji

Regulacja manualna opiera się na zaworach kulowych i rotametrach ręczne ustawianie przepływu wymaga wprawy, ale daje pełną kontrolę nad każdym obwodem. Rotametr wskazuje aktualny wydatek w litrach na minutę, co pozwala na precyzyjne zrównoważenie hydrauliczne systemu, ale tylko w momencie uruchomienia. Gdy warunki się zmienią, konieczna jest ponowna korekta.

Głowice termostatyczne automatyzują proces, reagując na zmiany temperatury otoczenia. Zamontowane na zaworach rotametrycznych pozwalają na utrzymanie stałego przepływu niezależnie od wahań ciśnienia w sieci. Ich działanie opiera się na wosku termostatycznym rozszerzającym się pod wpływem ciepła to mechanizm sprawdzony przez dziesięciolecia, choć czas reakcji wynosi kilka minut.

Elektroniczne sterowanie wprowadza moduły z siłownikami, które płynnie regulują otwarcie zaworu na podstawie odczytów czujników temperatury. Algorytmy samouczenia się analizują wzorce użytkowania i optymalizują nastawy, oszczędzając nawet 15% energii w porównaniu z manualnym sterowaniem. System wymaga zasilania elektrycznego, ale oferuje integrację z inteligentnym budynkiem.

Rozwiązania smart idą dalej moduły Wi-Fi umożliwiają zdalne sterowanie z poziomu aplikacji, a funkcja autodiagnozy sygnalizuje nieszczelności i blokady przepływu przed wystąpieniem awarii. Aktualizacje oprogramowania wprowadzają nowe funkcje przez cały cykl życia urządzenia. Minusem pozostaje cena kompletny zestaw smart kosztuje dwu- lub trzykrotnie więcej niż manualny odpowiednik.

Liczba obiegów a dobór rozdzielacza do powierzchni

Każdy obieg podłogówki obsługuje określoną powierzchnię standardowo przyjmuje się 10-15 m² na jeden obwód przy rozstawie rur 15 cm. Przy gęstszym ułożeniu co 10 cm jeden obieg może pokryć 8 m², przy rozstawie 20 cm nawet 20 m². Od tych wartości należy rozpocząć obliczenia, pamiętając że długość pojedynczej pętli nie powinna przekraczać 100-120 metrów ze względu na opory przepływu.

Rozdzielacze dostępne są w wersjach od 2 do 20 obiegów. Modele 2-4 obiegowe sprawdzają się w łazienkach i małych mieszkaniach. Zestawy 5-8 obiegowe obsługują typowe domy jednorodzinne. Rozdzielacze 9-12 obiegowe projektuje się pod kątem większych powierzchni lub stref o różnym zapotrzebowaniu cieplnym. Przy 15-20 obiegach mamy do czynienia z instalacjami komercyjnymi lub wielorodzinnymi.

Dobór rozdzielacza musi uwzględniać rezerwę zawsze warto zostawić 1-2 wolne obiegi na wypadek rozbudowy systemu. Przy zbyt małej liczbie obiegów poszczególne pętle będą zbyt długie, co zwiększy opory hydrauliczne i spowoduje nierównomierne nagrzewanie. Zbyt duża liczba obiegów to natomiast niepotrzebny koszt i skomplikowana regulacja.

Przy powierzchni 150 m² orientacyjnie potrzeba 10-12 obiegów, przy 200 m² 14-16. Dokładne wyliczenie wymaga analizy strat cieplnych każdego pomieszczenia z osobna, uwzględniając izolację, orientację względem stron świata i obecność okien. Profesjonalny projekt instalacji powinien zawierać bilanse cieplne wykonane zgodnie z normą PN-EN 12831.

Montaż rozdzielacza najważniejsze zasady instalacji

Lokalizacja rozdzielacza wpływa na sprawność całego układu. Rekomendowana pozycja to centralny punkt budynku równoodległy od wszystkich obiegów. Maksymalna różnica długości pętli nie powinna przekraczać 20% najkrótszego obiegu. W przeciwnym razie konieczne jest zastosowanie pomp obiegowych o wyższej wydajności lub podział na strefy z osobnymi rozdzielaczami.

Montaż w betonie wymaga szczególnej staranności przy izolacji przeciwwodnej i termicznej. Szacht instalacyjny musi zapewniać dostęp serwisowy wymiary otworu powinny umożliwiać swobodną wymianę zaworów i rotametrów bez kucia ścian. Norma PN-EN 1264 określa minimalne wymagania dotyczące połączeń i szczelności.

Instalacja natynkowa i podtynkowa różnią się dostępnością konserwacji. Rozdzielacz w szafce wnękowej łatwo serwisować, ale wymaga przestrzeni w zabudowie. Montaż w bruździe ściennej oszczędza miejsce, lecz każda naprawa oznacza ingerencję w wykończenie. Wybór zależy od etapu prac wykończeniowych i planowanej trwałości instalacji.

Po uruchomieniu konieczne jest przepłukanie instalacji i zrównoważenie hydrauliczne. Ciśnienie próbne wynosi 1,5 razy ciśnienie robocze i utrzymuje się je przez 24 godziny. Spadek ciśnienia o więcej niż 0,6 bar świadczy o nieszczelności wymagającej lokalizacji i usunięcia. Regularna konserwacja obejmuje kontrolę szczelności połączeń, czyszczenie filtrów i weryfikację nastaw przepływomierzy.

Zabezpieczenie przeciwpożarowe wymaga zachowania odstępów od elementów palnych oraz stosowania przesłon ogniochronnych w miejscach przejść przez przegrody. Przepisy BHP nakładają obowiązek oznakowania rozdzielaczy tabliczkami z parametrami roboczymi i kierunkiem przepływu czynnika grzewczego.

Masz już solidne podstawy, aby podjąć świadomą decyzję zakupową. Pamiętaj, że najtańszy rozdzielacz nie zawsze oznacza najniższy koszt całkowity oszczędności na materiale zwracają się szybko, gdy instalacja wymaga częstych napraw lub generuje wyższe rachunki za ogrzewanie.
