Przekrój dachu dwuspadowego: warstwy i schemat

Budowa dachu dwuspadowego budzi niepokój, gdy myślisz o tych wszystkich warstwach, które mają chronić przed deszczem i zimnem, a jednocześnie zapewnić wentylację i trwałość. W tym artykule rozłożymy na czynniki pierwsze przekrój tej konstrukcji, skupiając się na kluczowych elementach jak krokwie, łaty, kontrłaty i izolacja z wełny mineralnej. Dowiesz się, jak precyzyjnie układają się warstwy od pokrycia po strop, oraz jak prawidłowo wykonać kalenicę i uszczelnić detale, by uniknąć kosztownych napraw.

• Warstwy w przekroju dachu dwuspadowego
• Izolacja wełną w przekroju dachu dwuspadowego
• Krokwie i łaty w przekroju dachu dwuspadowego
• Kalenica w przekroju dachu dwuspadowego
• Kontrłaty w przekroju dachu dwuspadowego
• Membrana w przekroju dachu dwuspadowego
• Uszczelnianie detali w przekroju dachu dwuspadowego
• Pytania i odpowiedzi: Przekrój dachu dwuspadowego

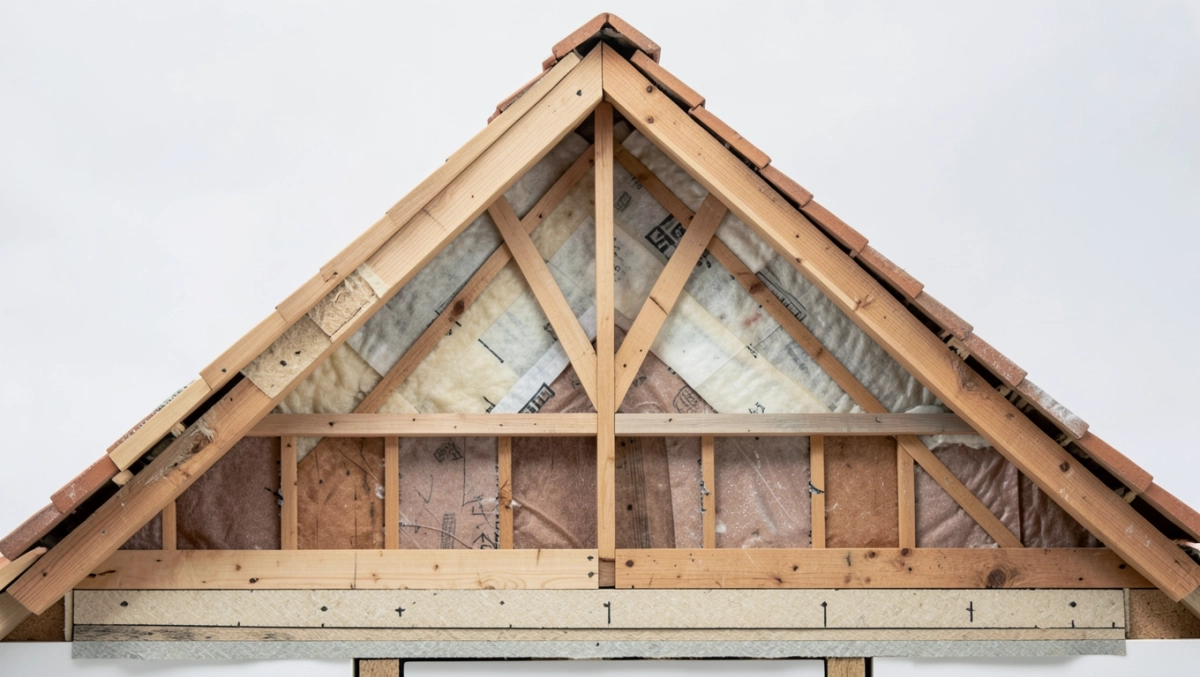

Warstwy w przekroju dachu dwuspadowego

Przekrój dachu dwuspadowego ukazuje wielowarstwową strukturę, gdzie każda warstwa pełni konkretną rolę w ochronie budynku przed czynnikami zewnętrznymi. Najwyżej znajduje się pokrycie dachowe, takie jak dachówka ceramiczna lub blachodachówka, które bezpośrednio styka się z opadami i wiatrem. Pod nim układają się łaty i kontrłaty, zapewniające wentylację i podparcie. Niżej membrana dachowa chroni przed wilgocią, a izolacja termiczna z wełny mineralnej blokuje ucieczkę ciepła. Krokwie tworzą szkielet nośny, a na końcu strop oddziela poddasze od pomieszczeń mieszkalnych. Ta sekwencja warstw gwarantuje szczelność i efektywność energetyczną całego dachu.

W przekroju widać, jak grubość warstw wpływa na parametry izolacyjne. Na przykład, izolacja z wełny mineralnej o grubości 25-30 cm między krokwiami zapewnia współczynnik U poniżej 0,15 W/m²K, co spełnia aktualne wymogi WT 2021. Kontrłaty o przekroju 5x4 cm tworzą szczelinę wentylacyjną o szerokości 4-5 cm, kluczową dla odprowadzania pary wodnej. Łaty, zazwyczaj 4x6 cm, rozstawione co 30-35 cm, podtrzymują pokrycie. Membrana paroprzepuszczalna o gramaturze 150 g/m² zapobiega kondensacji. Całość musi być montowana z dokładnością do milimetrów, by uniknąć mostków termicznych.

Typowa kolejność warstw od zewnątrz

• Pokrycie dachowe (dachówka, blacha)
• Łaty drewniane
• Kontrłaty wentylacyjne
• Membrana dachowa
• Izolacja z wełny mineralnej
• Krokwie konstrukcyjne
• Folia paroizolacyjna
• Wypełnienie międzykrokwiowe
• Strop i płyty gipsowo-kartonowe

Analizując przekrój, zauważysz, że grubość całkowita konstrukcji wynosi zwykle 40-50 cm, w zależności od kąta nachylenia połaci. Dla dachów o spadku 35-45 stopni, optymalnym w domach jednorodzinnych, warstwy układają się harmonijnie, minimalizując naprężenia. Wełna mineralna układa się między krokwiami o rozstawie 90-110 cm, a jej gęstość 40-60 kg/m³ zapewnia odporność ogniową klasy A1. Brak szczelin powietrznych między warstwami grozi pleśnią, dlatego specjaliści zalecają kontrolę wilgotności drewna poniżej 18%. Ta struktura sprawdza się w nowych budynkach i termomodernizacjach.

Zobacz także: Wymiary Krokwi na Dach Dwuspadowy 2025

W praktyce, podczas inspekcji istniejących dachów, często ujawniają się błędy w układzie warstw, jak brak kontrłat czy zbyt cienka izolacja. Poprawka polega na dodaniu membrany i wełny nad krokwiami, co zwiększa grubość izolacji o 15-20 cm. Koszt takiej modernizacji zwraca się w 5-7 latach dzięki niższym rachunkom za ogrzewanie. Przekrój idealny uwzględnia też obróbki blacharskie przy kominach i okapach. Dzięki temu dach dwuspadowy staje się nie tylko estetyczny, ale i trwały na dekady.

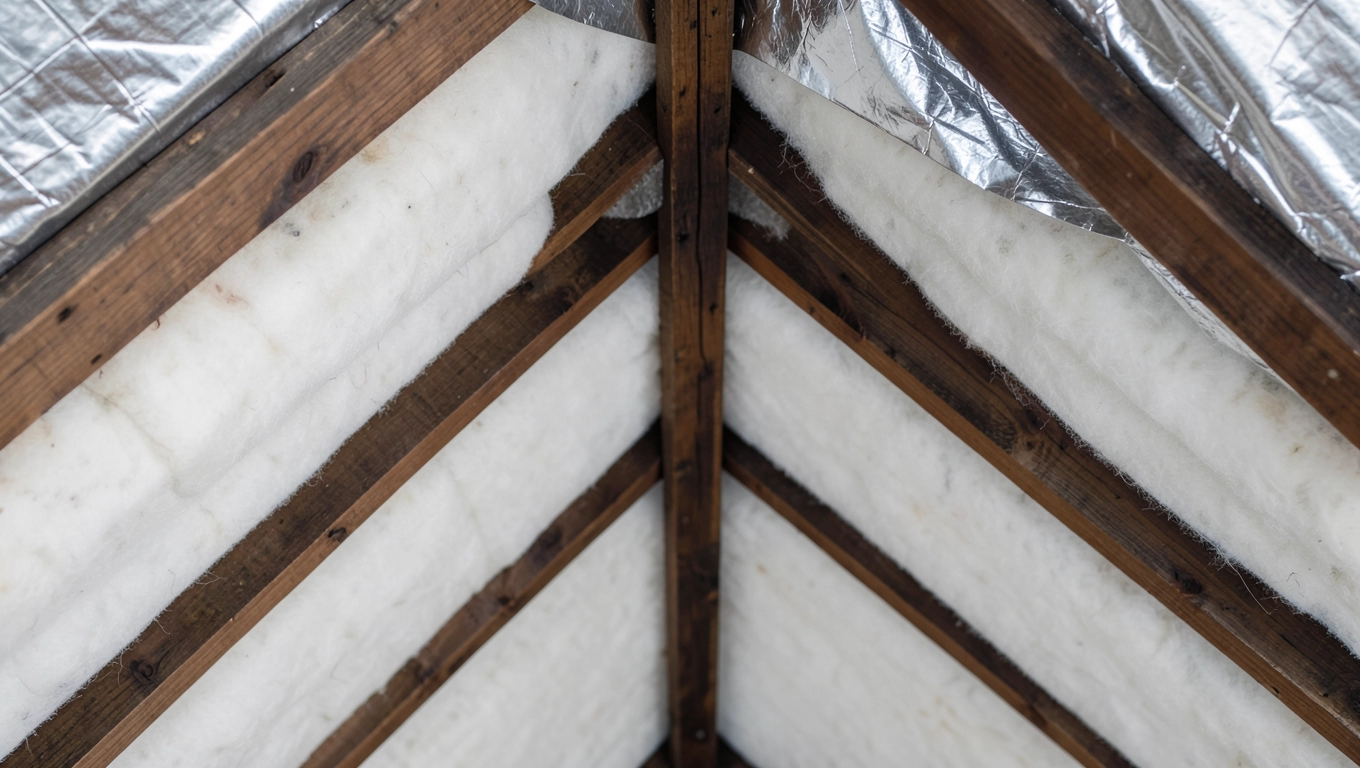

Izolacja wełną w przekroju dachu dwuspadowego

Wełna mineralna dominuje w izolacji dachów dwuspadowych ze względu na doskonałe właściwości termoizolacyjne i akustyczne. W przekroju układa się ją między krokwiami w matach o grubości 20-30 cm, pokrywając 100% powierzchni bez przerw. Jej lambda na poziomie 0,032-0,035 W/mK pozwala osiągnąć wymagane parametry energooszczędności. Dodatkowo, paroprzepuszczalność μ=5 zapewnia naturalną wentylację pary wodnej z pomieszczeń. Montaż wymaga foli paroizolacyjnej od wewnątrz, by chronić wełnę przed wilgocią z dołu.

Grubość wełny zależy od kąta dachu i strefy klimatycznej; w Polsce centralnej zalecane 25 cm między krokwiami plus 5-10 cm nad nimi. W ten sposób unika się mostków termicznych przy krokwiach, co mogłoby zwiększyć straty ciepła o 20-30%. Wełna skalna lepiej tłumi hałas deszczu niż styropian, co podnosi komfort na poddaszu użytkowym. Jej odporność na ogień i gryzonie czyni ją wyborem nr 1 w budownictwie mieszkaniowym. Specjaliści podkreślają, że prawidłowy montaż zapobiega osiadaniu materiału z czasem.

Zobacz także: Dom parterowy dach dwuspadowy: Tani w Budowie 2025

Porównanie grubości izolacji wełną mineralną

W jednym przypadku pod Krakowem, dekarz zauważył kondensację pod pokryciem z powodu zbyt cienkiej wełny – dodanie 10 cm warstwowej izolacji rozwiązało problem, obniżając temperaturę na poddaszu latem o 5°C. Wełna mineralna absorbuje wilgoć do 20% bez utraty właściwości, co chroni drewno krokwi. Jej ekologia, brak emisji szkodliwych substancji, zyskuje uznanie w certyfikatach zielonego budownictwa. Dla dachów stromych powyżej 40 stopni, wełna układa się w dwóch warstwach, krzyżowo, dla lepszej ciągłości izolacji.

Podczas termomodernizacji istniejących dachów, wełna dmuchana wypełnia szczeliny między matami, osiągając gęstość 25-35 kg/m³. To rozwiązanie oszczędza czas i minimalizuje pył. Ekspert z branży budowlanej mówi: „Wełna mineralna to podstawa – jej wielofunkcyjność przewyższa inne materiały w warunkach polskich klimatów”. W przekroju widać, jak folia paroizolacyjna łączy się taśmami, uniemożliwiając przenikanie pary. Dzięki temu poddasze staje się suchym i ciepłym pomieszczeniem.

Ocieplenie wełną wymaga uwagi na akustykę – w domach z poddaszem sypialnym redukuje hałas o 40-50 dB. Jej trwałość przekracza 50 lat bez degradacji. W nowych realizacjach stosuje się wełnę z włókien recyklingowych, co obniża ślad węglowy. Przekrój pokazuje symetrię po obu stronach kalenicy, co równomiernie rozkłada obciążenia.

Krokwie i łaty w przekroju dachu dwuspadowego

Krokwie stanowią główny szkielet dachu dwuspadowego, widoczny w przekroju jako belki o przekroju 8x20 cm lub 10x22 cm, rozstawione co 90-120 cm. Ich długość zależy od rozpiętości połaci, zwykle 4-6 m, z uwzględnieniem ugięcia poniżej L/300. Drewno klasy C24 lub C30 musi być suszone komorowo do wilgotności 12-16%. Krokwie przenoszą obciążenie pokrycia, śniegu i wiatru na murłatę i więźar. W przekroju łączą się z płatwiami kalenicowymi śrubami lub stalowymi łącznikami.

Łaty, prostopadłe do krokwi, o wymiarach 4x5 cm lub 5x6 cm, układają się co 28-36 cm, dostosowane do modułu dachówki. W przekroju tworzą siatkę podtrzymującą pokrycie, z luzem 2-3 mm dla rozszerzalności termicznej. Ich impregnacja środkami solnymi chroni przed grzybami i owadami. Montaż łaciny wymaga poziomicy laserowej dla idealnej płaszczyzny. Błędy w rozstawie powodują pękanie dachówek pod obciążeniem.

Standardowe wymiary elementów drewnianych

W historii pewnego domu na Śląsku, słabe krokwie ugięły się pod śniegiem – wzmocnienie stalowymi prętami i wymiana na grubsze 12x24 cm uratowało konstrukcję. Przekrój podkreśla konieczność klinów pod krokwiach przy kalenicy dla stabilności. Łaty z drewna świerkowego lub sosnowego impregnuje się ciśnieniowo, co przedłuża żywotność o 20 lat. Ich grubość rośnie przy dachach płaskich, ale w dwuspadowych wystarcza standard.

Krokwie pełnią też rolę ramy dla izolacji – wełna wciska się między nie na pełną głębokość. W nowoczesnych dachach stosuje się krokwie z otworami na instalacje wentylacyjne. Łaty mocuje się gwoździami karbowanymi 3,5x40 mm, co zapewnia odporność na wiatr. Przekrój symetryczny po obu połaciach minimalizuje naprężenia skrętne. Ta konstrukcja sprawdza się w warunkach polskich, z obciążeniem śniegowym 1,5-2,5 kN/m².

Podczas montażu krokwie kontroluje się kątomierzem, by spadek wynosił dokładnie 38-42 stopnie. Łaty układają się falisto pod dachówką ceramiczną dla lepszego odwodnienia. W termomodernizacji dodaje się krokwie pomocnicze dla dodatkowej izolacji. Ich wysokość określa grubość wełny, co optymalizuje efektywność energetyczną.

Kalenica w przekroju dachu dwuspadowego

Kalenica to kluczowe połączenie dwóch połoć dachowych, widoczne w przekroju jako szczytowy grzbiet o szerokości 30-50 cm. Krokwie z obu stron opierają się na płatwi kalenicowej o przekroju 10x20 cm, połączonej stalowymi kątownikami. Szczelina wentylacyjna 5-8 cm zapobiega kondensacji pod pokryciem kalenicowym. Obróbka blacharska z taśmą uszczelniającą chroni przed wodą deszczową spływającą z połaci. Wysokość kalenicy wynosi zwykle 1,5-2 m nad najwyższym punktem budynku.

W przekroju kalenicy wyróżnia się taśmę kalenicową z membrany dachowej, przedłużoną o 20 cm pod pokrycie. Dla dachówek stosuje się gotowe dachówki kalenicowe z uszczelkami gumowymi. Łaty kończą się 5 cm przed kalenicą, tworząc otwór wentylacyjny. Błędy w uszczelnieniu powodują przecieki, co zdarzyło się w budynku pod Poznaniem – naprawa z jednoskładnikową membraną rozwiązała problem na stałe. Ta struktura zapewnia symetrię i sztywność całej więźby.

Konstrukcja kalenicy musi wytrzymać momenty zginające od wiatru; obliczenia według Eurokodu 5 określają minimalną grubość płatwi. W przekroju widać folię wstępnego krycia zwiniętą w harmonijkę dla elastyczności. Wentylacja kalenicy osiąga 2-4% powierzchni dachu, co usuwa wilgoć efektywnie. Specjaliści zalecają kominy wentylacyjne co 10 m wzdłuż kalenicy dla lepszego przepływu powietrza.

Elementy kalenicy w szczegółach

• Płatwia kalenicowa: 10x20 cm
• Szczelina wentylacyjna: 5-8 cm
• Obróbka blacharska: cynk lub aluminium
• Taśma uszczelniająca: butyl lub MS
• Wzmocnienie: stalowe łączniki

W nowych dachach integruje się kalenicę z instalacjami fotowoltaicznymi, dodając profile montażowe. Przekrój pokazuje izolację wełną sięgającą do kalenicy bez przerw. Dla dachów stromych kalenica jest wyższa, co poprawia estetykę i odprowadzanie śniegu. Jej trwałość zależy od jakości połączeń – śruby ocynkowane M10 gwarantują stabilność na 50 lat.

Podczas budowy ulgą jest precyzyjne cięcie krokwi pod kątem 45 stopni, co idealnie pasuje do połaci. W istniejących dachach renowacja kalenicy obejmuje wymianę płatwi i dodanie membrany. To podnosi wartość energetyczną budynku o 15%. Przekrój kalenicy to serce dachu dwuspadowego, decydujące o szczelności całej konstrukcji.

Kontrłaty w przekroju dachu dwuspadowego

Kontrłaty, o przekroju 4x5 cm, układają się równolegle do krokwi pod łatami, tworząc kanał wentylacyjny o wysokości 4-5 cm. W przekroju dachu dwuspadowego oddzielają membranę od łat, umożliwiając cyrkulację powietrza pod pokryciem. Ich rozstaw odpowiada krokwiom, 90-110 cm, mocowane gwoździami 4x60 mm. Drewno impregnowane solami chroni przed wilgocią i insektami. Ta warstwa zapobiega przegrzewaniu się dachu latem i kondensacji zimą.

Bez kontrłat wilgoć gromadzi się pod dachówką, prowadząc do korozji i pleśni – w jednym domu na Mazowszu to spowodowało remont za tysiące złotych. Kontrłaty zapewniają minimalny przepływ powietrza 0,5 m/s, co usuwa parę wodną efektywnie. W przekroju ich grubość reguluje się pod kątem pokrycia; pod blachą cieńsze 3x5 cm. Montaż wymaga wyrównania, by połacie były płaskie. Ich rola rośnie w dachach z małym spadkiem.

W termomodernizacji dodaje się kontrłaty nad istniejącą membraną, zwiększając wentylację o 50%. Przekrój pokazuje, jak kontrłaty łączą się z obróbkami okapowymi. Dla wełny mineralnej kontrłaty minimalizują mostki termiczne przy łatach. Ich impregnacja ciśnieniowa przedłuża żywotność do 40 lat. Specjaliści z branży mówią: „Kontrłaty to tania inwestycja w długowieczność dachu”.

Korzyści z kontrłat

• Wentylacja podpokryciowa
• Ochrona przed kondensacją
• Redukcja temperatury latem
• Wzmocnienie konstrukcji
• Łatwy montaż

W dachach dwuspadowych kontrłaty symetrycznie po obu stronach kalenicy zapewniają równomierny przepływ. Ich wysokość dostosowuje się do grubości membrany. W nowych budynkach stosuje się kontrłaty z drewna klejonego, odpornego na wilgoć. Przekrój podkreśla ich pozycję między membraną a łatami, kluczową dla szczelności.

Ulga przykrywa dekarzy po montażu – dach oddycha, a izolacja pozostaje sucha. W warunkach polskich, z dużą wilgotnością, kontrłaty stają się niezbędne. Ich koszt to zaledwie 5-7% budżetu dachu, ale oszczędności w naprawach są ogromne.

Membrana w przekroju dachu dwuspadowego

Membrana dachowa w przekroju dachu dwuspadowego leży bezpośrednio na izolacji, tworząc barierę hydroizolacyjną o Sd 0,02-0,15 m. Paroprzepuszczalna, o gramaturze 140-180 g/m², pozwala na odprowadzanie wilgoci z wełny mineralnej. Mocowana zszywkami do krokwi, z zakładkami 15-20 cm, zabezpieczonymi taśmą. W miejscach newralgicznych, jak kalenica, przedłuża się o 50 cm. Jej wytrzymałość na rozdzieranie powyżej 200 N chroni przed wiatrem.

Typy membran różnią się: wysokoparoprzepuszczalne dla dachów stromych, zintegrowane z taśmami samoprzylepnymi dla łatwości. W przekroju widać jej pozycję pod kontrłatami, co umożliwia wentylację. Błędy w montażu, jak brak zakładki, powodują przecieki – poprawka z folią w płynie ratuje sytuację. Membrana wydłuża żywotność wełny o 20-30%. W nowych dachach stosuje się membrany z włókien polipropylenowych dla ekologii.

Właściwości membran dachowych

W case study z Podkarpacia, stara membrana pękła pod śniegiem – wymiana na nową zbrojoną przywróciła szczelność. Przekrój pokazuje jej fałdy przy krokwiach dla lepszego dopasowania. Dla dachów z blachą membrana musi być odporna na UV do 3 miesięcy. Jej koszt to 3-5 zł/m², ale oszczędza na naprawach. Integracja z oknami dachowymi wymaga specjalnych kołnierzy.

Membrany bitumowane stosuje się rzadziej, bo blokują parę; preferowane są synetyczne. W termomodernizacji układa się je nad wełną dmuchaną. Przekrój podkreśla ciągłość membrany przez kalenicę i okapy. Dzięki niej dach dwuspadowy spełnia normy budowlane 2024.

Eksperci chwalą membrany za prostotę – jeden dzień na 100 m². Ich elastyczność kompensuje ruchy drewna. W polskim klimacie, z mrozami i ulewami, membrana to podstawa trwałości.

Uszczelnianie detali w przekroju dachu dwuspadowego

Uszczelnianie detali w przekroju dachu dwuspadowego skupia się na newralgicznych miejscach jak kalenica, kominy i okna dachowe. Jednoskładnikowa membrana w płynie tworzy elastyczną powłokę odporną na wodę i warunki atmosferyczne. Nakłada się ją pędzlem lub pistoletem na 2-3 mm grubości, schnąc w 24 godziny. Pokrywa styki krokwi z murłatą, obróbki blacharskie i penetracje. Ta metoda zapewnia szczelność bez spawów czy klejów.

MS NOW, jako ekologiczny materiał wolny od szkodliwych substancji, sprawdza się w nowych budynkach i termomodernizacjach. W przekroju detalu przy kominie widać jej warstwę między cegłą a blachą, wypełniającą mikropęknięcia. Odporność na UV i temperatury -40 do +80°C gwarantuje trwałość 20 lat. Nakładanie na wilgotne podłoże ułatwia pracę w deszczu. Spełnia normy budowlane i wymagania inwestorów.

W realnym przypadku pod Wrocławiem, przeciek przy kalenicy z powodu luźnej blachy – aplikacja membrany MS NOW uszczelniła detal na dobre, dając ulgę właścicielowi. Przekrój pokazuje jej penetrację w pory drewna i betonu. Dla dachów dwuspadowych detale przy połaciach wymagają 2 warstw membrany. Jej przyczepność do wszystkich podłoży eliminuje mostki wodne. Koszt rozsądny, jakość wysoka.

Uszczelnianie obejmuje też spojenia łat z kontrłatami, gdzie membrana w płynie wypełnia szczeliny. W nowych realizacjach stosuje się ją profilaktycznie przy montażu. Przekrój detalu przy okapie podkreśla połączenie z rynną. Materiał zdrowy, bez rozpuszczalników, idealny do domów z dziećmi. Zwiększa efektywność energetyczną poprzez eliminację infiltracji powietrza.

Specjaliści z firm dekarskich potwierdzają: „Membrana w płynie rewolucjonizuje uszczelnianie – elastyczna i trwała”. W termomodernizacji nanosi się ją na istniejące obróbki, przedłużając żywotność dachu. Dla kalenicy tworzy seamless powłokę bez szwów. Jej zastosowanie w 2024 roku rośnie dzięki prostocie i ekologii. Przekrój detali to gwarancja bezawaryjnej konstrukcji.

Pytania i odpowiedzi: Przekrój dachu dwuspadowego

• Co przedstawia przekrój dachu dwuspadowego?

  Przekrój dachu dwuspadowego ukazuje wielowarstwową strukturę konstrukcyjną najpopularniejszego typu dachu skośnego w domach jednorodzinnych. Obejmuje elementy takie jak krokwie nośne, łaty i kontrłaty, warstwy izolacji z wełny mineralnej oraz połączenia połaci w kalenicy, zapewniając pełny schemat techniczny.

• Jakie są główne elementy konstrukcyjne w przekroju dachu dwuspadowego?

  Główne elementy to krokwie tworzące szkielet nośny, łaty mocujące pokrycie dachowe, kontrłaty umożliwiające wentylację oraz membrana paroprzepuszczalna. W kalenicy połacie łączą się uszczelnione, co zapobiega przeciekom, a całość wspiera izolację termiczną.

• Jakie warstwy izolacji stosuje się w przekroju dachu dwuspadowego?

  Standardowo stosuje się wielowarstwową izolację z wełny mineralnej między krokwiami i pod nimi, zapewniającą skuteczną ochronę termiczną i akustyczną. Dodatkowe warstwy to folia paroszczelna od wewnątrz i membrana dachowa od zewnątrz dla wentylacji i uszczelnienia.

• Czym uszczelnia się detale w przekroju dachu dwuspadowego?

  Do uszczelniania detali, takich jak kalenica czy obróbki, stosuje się jednoskładnikową membranę w płynie MS NOW. Tworzy elastyczną, odporną na warunki atmosferyczne powłokę, ekologiczną i spełniającą normy budowlane, idealną do nowych dachów i termomodernizacji.
