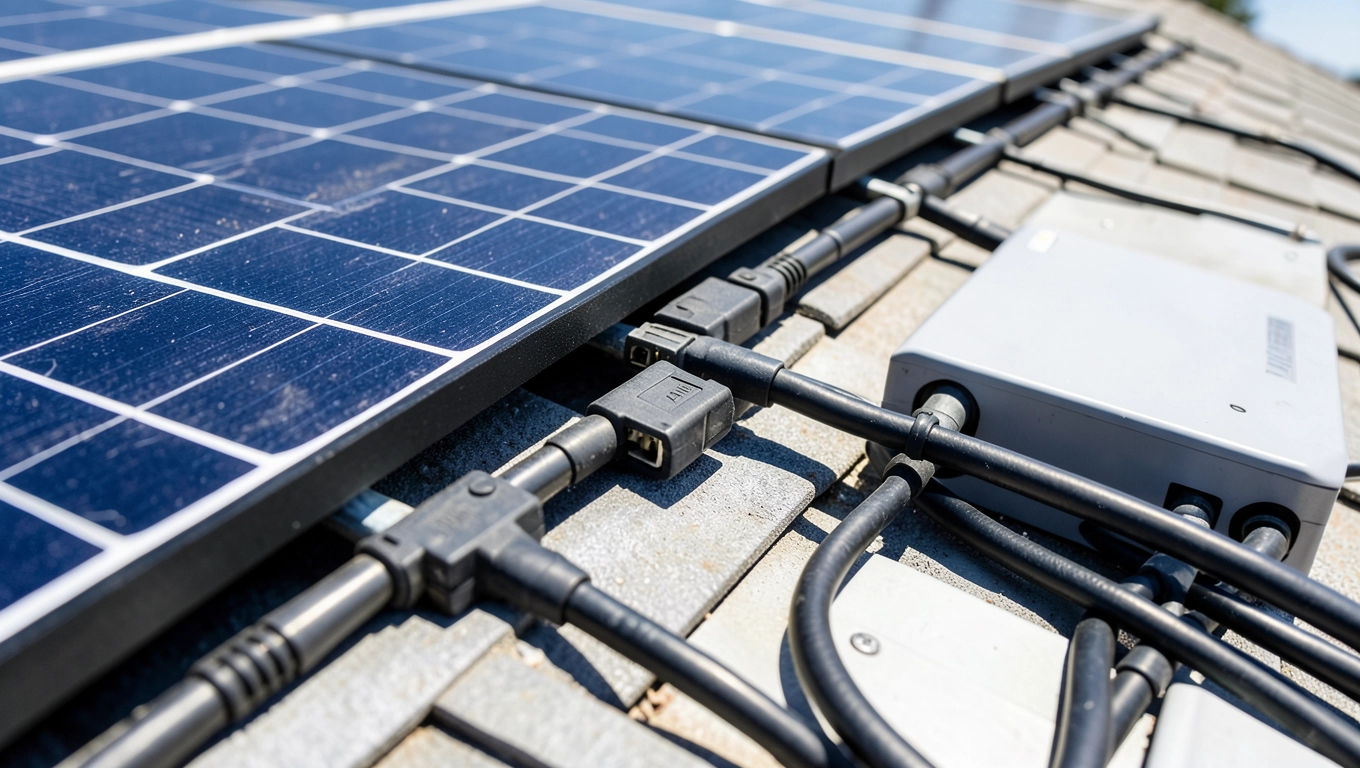

Prawidłowe łączenie paneli fotowoltaicznych

Masz już panele fotowoltaiczne na dachu, ale rachunki za prąd nie spadają tak, jak marzyłeś? To często wina sposobu ich połączenia - jeden zły string i cała instalacja traci na efektywności, nawet o 10-20 procent. Pogadajmy o tym szczerze: poznasz dwa główne sposoby spinania modułów, szeregowe i równoległe, plus ich mieszankę, która ratuje sytuację w trudnych warunkach. Dowiesz się, jak napięcie i prąd wpływają na falownik, i dlaczego unikanie miksowania różnych paneli to podstawa, by system działał jak zegarek.

• Sposoby łączenia paneli fotowoltaicznych
• Zalety i wady łączenia szeregowego
• Zalety i wady łączenia równoległego
• Pytania i odpowiedzi: prawidłowe łączenie paneli fotowoltaicznych

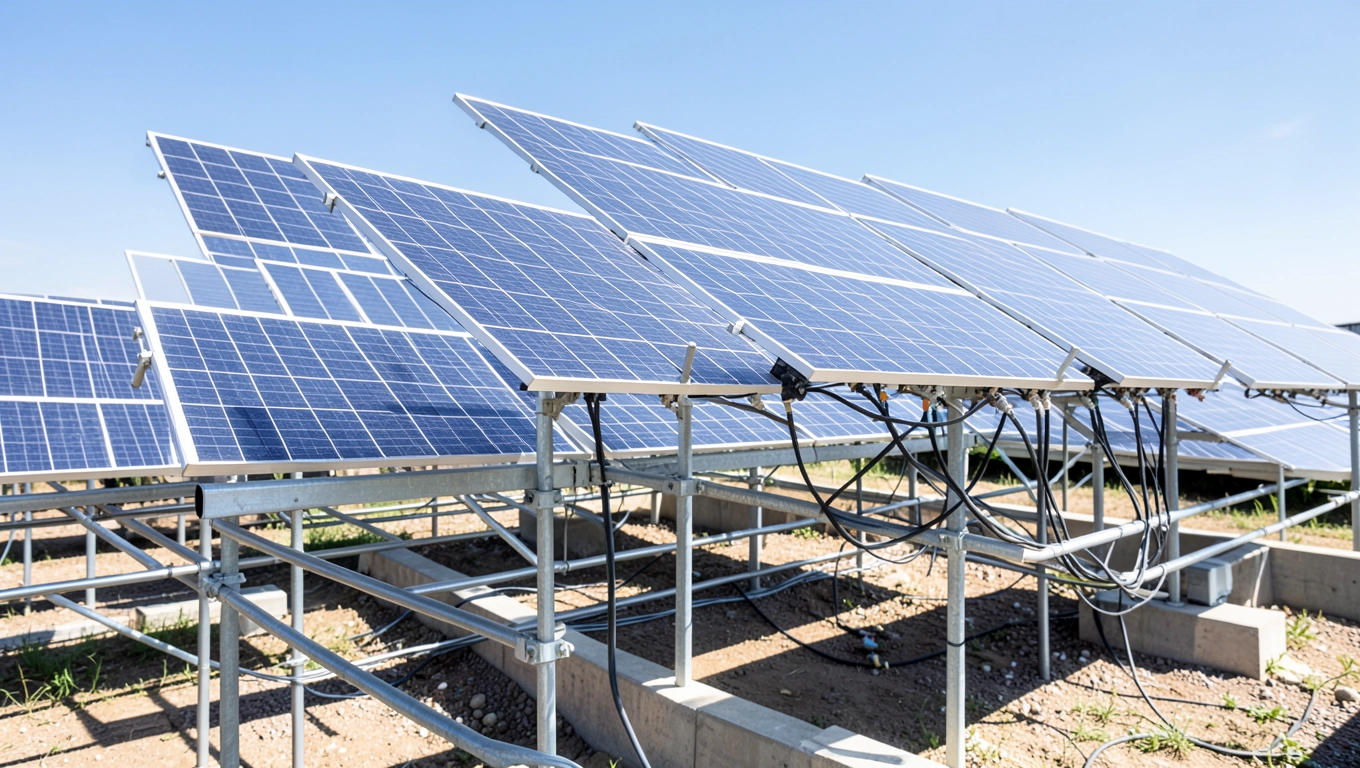

Sposoby łączenia paneli fotowoltaicznych

Instalacja fotowoltaiczna to nie luźny zbiór paneli, ale precyzyjne stringi, gdzie każdy moduł musi grać w drużynie. Podziel się na łańcuchy połączone szeregowo lub równolegle, a czasem w hybrydę obu. Od tego zależy, czy falownik dostanie optymalne napięcie i prąd, by przekształcić energię słoneczną w użyteczny prąd zmienny. Złe spięcie to jak zatkany korek - energia stoi w miejscu.

W szeregu napięcie się sumuje, prąd zostaje taki sam, co pasuje do większości centralnych inwerterów. Równolegle prąd rośnie, napięcie stoi w miejscu, idealne na zacienione dachy. Mieszane połączenie łączy zalety obu, ale wymaga optimizerów lub mikroinwerterów. Wybór zależy od falownika i warunków na dachu.

Wykres pokazuje różnicę na przykładzie paneli po 40V i 10A: szeregowo napięcie skacze do 160V, równolegle prąd do 40A. To klucz do zrozumienia, dlaczego falownik musi być dopasowany. W Polsce, z naszymi chimkami i drzewami, hybryda z MPPT często wygrywa. Symuluj swoją instalację online, by zobaczyć realne liczby.

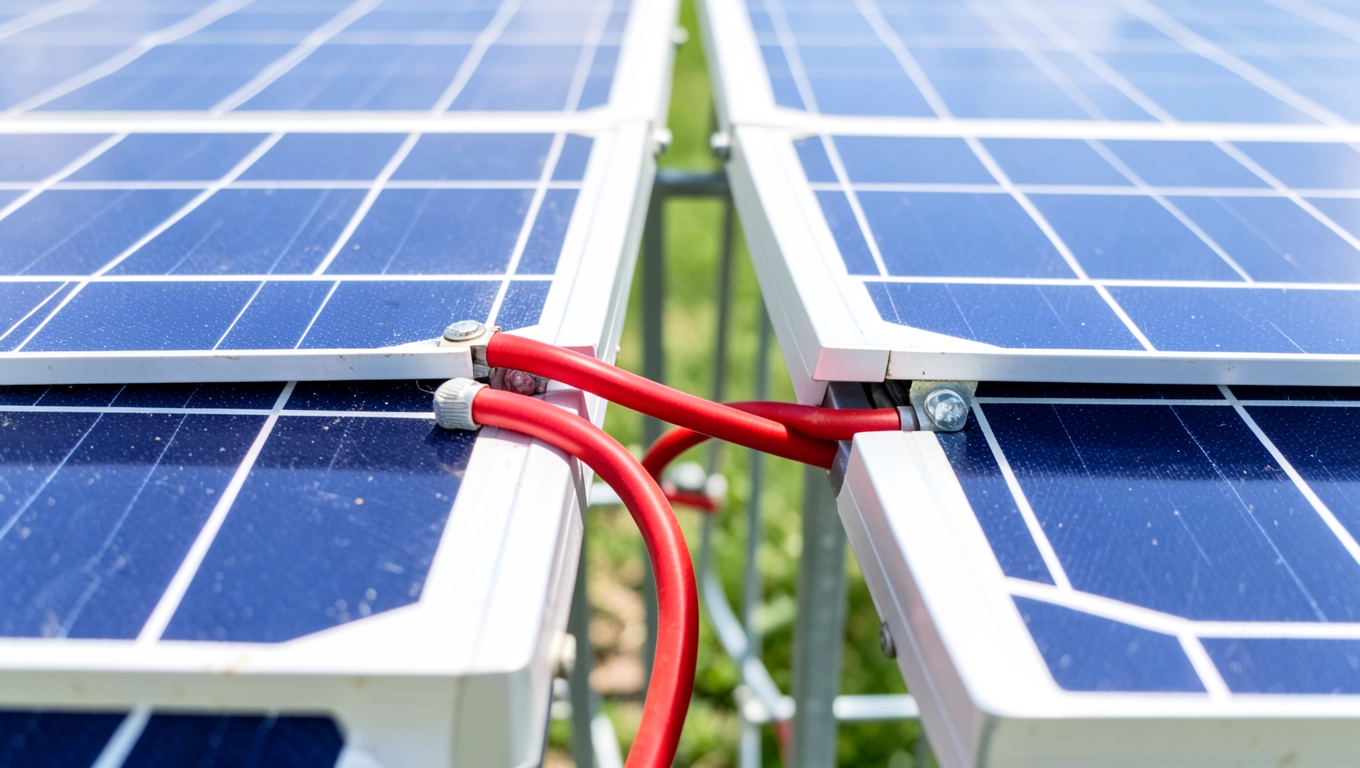

Łączenie szeregowe paneli PV

Szeregowe spięcie to klasyka w fotowoltaice - panele łączysz plus z minusem kolejnego, jak ogniwa w baterii. Napięcie każdego modułu się addyje, prąd płynie taki sam przez cały string. Dla falownika to wyższe wejściowe U, np. z 8 paneli po 40V dostajesz 320V. Idealne dla standardowych inwerterów wymagających minimum 200-500V.

Okablowanie proste i tanie, bo prąd niski, nie grzeje kabli. String działa jak łańcuch rowerowy - jeden panel w cieniu ciągnie resztę w dół. Dlatego na czystym, płaskim dachu sprawdza się najlepiej. W Polsce montuje się tak większość domowych instalacji do 10 kWp.

Jak obliczyć parametry stringu

• Weź parametry jednego panelu: Voc (napięcie jałowe) x liczba modułów < max falownika.
• Imp (prąd maksymalny) = prąd stringu.
• Dodaj 20% zapasu na zimno, bo napięcie rośnie poniżej 0°C.

Użyj kalkulatora PV, by uniknąć przegrzania falownika. Zły string to strata 15% uzysków rocznie.

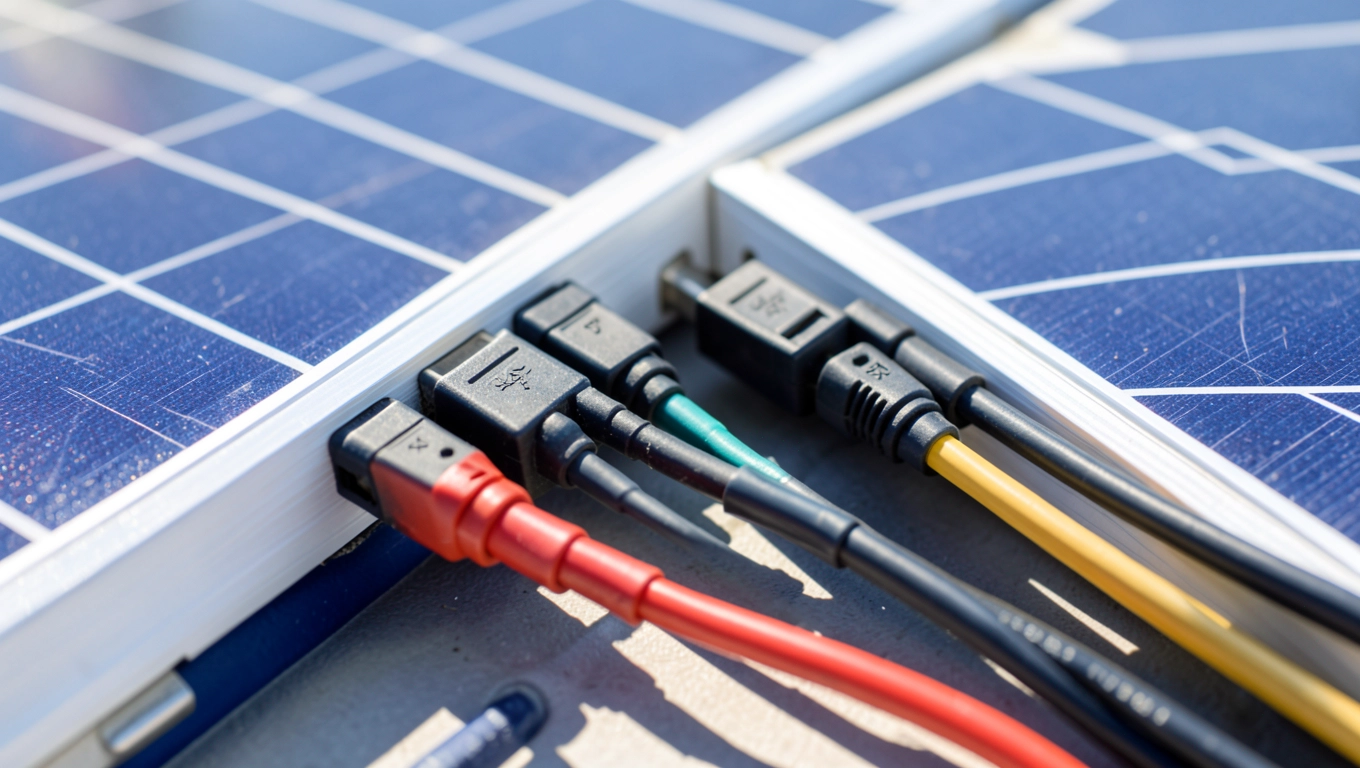

Łączenie równoległe paneli fotowoltaicznych

Równoległe połączenie to wszystkie plusy razem, minusy razem - prąd się sumuje, napięcie zostaje na poziomie jednego panelu. Z 4 modułów po 10A dostajesz 40A przy 40V. Pasuje do mikroinwerterów lub optimizerów, bo każdy panel pracuje niezależnie. Odporne na lokalny cień, nie psuje reszty.

Trudność w niskim napięciu - falowniki centralne często nie radzą sobie poniżej 100V. Kable muszą być grubsze, bo wysoki prąd powoduje straty na oporach. Koszt wyższy o 20-30%, ale na zacienionych dachach uzyski rosną nawet o 25%. W blokach czy z kominami to ratunek.

Kiedy wybrać równoległe

Na dachach z przeszkodami, jak drzewa czy sąsiednie budynki. Łatwa rozbudowa - dodajesz panel bez zmiany reszty. W 2024 roku ceny mikroinwerterów spadły, co czyni to opcją dla nowych instalacji.

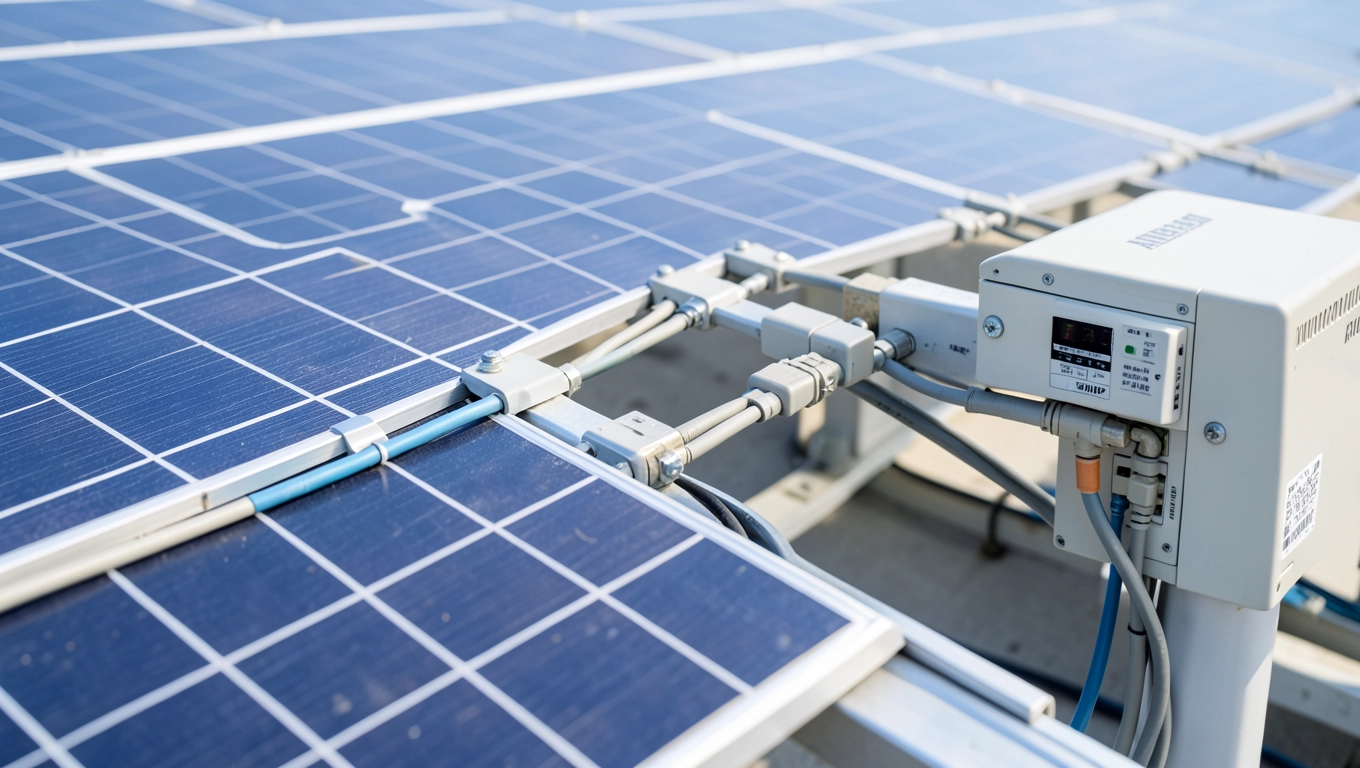

Łączenie mieszane szeregowo-równoległe

Hybryda to kilka stringów szeregowych połączonych równolegle - np. 2 stringi po 8 paneli dają wysokie U i wysoki I. Falownik z wieloma MPPT wejściami to ogarnia bez problemu. Maksymalizuje produkcję w zmiennych warunkach, jak zachmurzenie czy cień częściowy. To optimum dla skomplikowanych dachów.

Optimizerami, jak od SolarEdge, każdy panel ma własny MPPT - działa jak równoległe, ale z szeregowym napięciem. Koszt początkowy wyższy o 15-20%, ale zwrot w 2-3 lata dzięki wyższym uzyskom. W Polsce popularne w dużych instalacjach firmowych.

W symulacjach pokazuje 10-15% więcej energii niż czyste szeregowe. Warto dla długoterminowych zysków.

Zalety i wady łączenia szeregowego

Zalety: Niskie straty na kablach dzięki małemu prądowi, tańsza instalacja, kompatybilne z большинścią falowników.

Proste projektowanie - jeden string na MPPT. Na dużych, równych powierzchniach efektywność bliska 100%. Mniej złącz, mniejsze ryzyko awarii.

Wady: Cały string pada przy cieniu na jednym panelu - straty do 30% mocy. Trudna rozbudowa bez dopasowania parametrów. W zimie wysokie napięcie może przekroczyć limity falownika.

Uwaga: Zawsze sprawdzaj Voc stringu w warunkach STC i NOCT, by nie uszkodzić inwertera.

Zalety i wady łączenia równoległego

Zalety: Niezależność paneli - cień na jednym nie boli reszty. Idealne do nieregularnych dachów. Łatwe dodawanie modułów.

Wyższe bezpieczeństwo - niskie napięcie DC. Lepsze monitorowanie per panel z mikroinwerterami. W Polsce, z drzewami wokół domów, to często jedyna sensowna opcja.

Wady: Grube kable i wysokie koszty przez prąd. Wymaga specjalistycznych falowników. Straty na złączach równoległych, jeśli nieperfekcyjne.

Nie miksuj z szeregowym bez optimizerów - napięcia muszą być identyczne.

Łączenie różnych paneli fotowoltaicznych

Miksowanie modułów o różnej mocy to pułapka - słabszy panel ciągnie mocniejszy w dół, tracisz 10-20% efektywności. String musi mieć identyczne parametry: Voc, Isc, temperaturę. Różne marki często różnią się o 5-10% w realu.

Ryzyko: Przegrzanie słabszego modułu, awarie falownika, utrata gwarancji. Producenty falowników zabraniają w specyfikacjach.

W hybrydzie z optymizerami da się obejść, ale lepiej unikać. Zawsze dobieraj panele z tej samej partii. W praktyce tracisz na paybacku o rok dłużej.

Na zacienionym dachu różne panele z mikroinwerterami działają, ale projektant musi policzyć. Bezpieczeństwo ponad oszczędności - źle spięte to pożar wbudynku.
