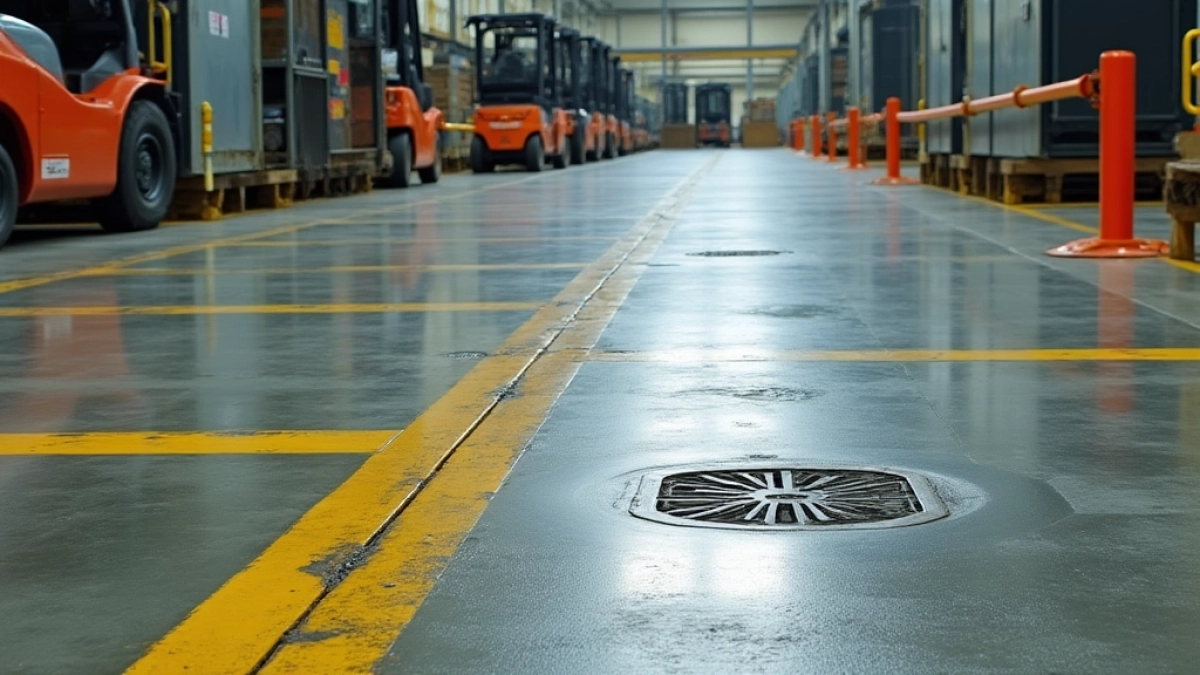

Posadzka przemysłowa: jak ułożyć warstwy, by wytrzymała dekady

Każda posadzka w hali magazynowej czy produkcyjnej przyjmuje na siebie sto procent obciążeń. Wózki widłowe, regały wysokiego składowania, upadające elementy, agresywne chemikalia, codzienny ruch setek osób. Nic dziwnego, że właśnie posadzki przemysłowe są najczęściej naprawianym elementem obiektów wielkopowierzchniowych, a ich wymiana potrafi kosztować więcej niż pierwotne wykonanie źle zaprojektowanego układu. Tymczasem poprawnie zrealizowana płyta betonowa powinna pracować bezawaryjnie od 25 do 50 lat, zgodnie z założeniami Eurokodu 2. Różnica między awarią po trzech sezonach a spokojną eksploatacją przez pół wieku tkwi w szczegółach, które rzadko trafiają do ogólnych opisów w internecie. Warto je poznać, zanim ekipa wejdzie na budowę.

• Analiza obciążeń i warunków pracy posadzki przemysłowej
• Podbudowa i warstwa poślizgowa pod posadzkę przemysłową
• Płyta betonowa w posadzce przemysłowej klasa, skurcz, zbrojenie
• Dylatacje w posadzce przemysłowej: izolacyjne, przeciwskurczowe i robocze
• Najczęstsze błędy wykonawcze i ich konsekwencje finansowe
• Checklist odbioru posadzki przemysłowej przez inwestora
• Drzewo decyzyjne: dobór betonu i zbrojenia do obciążeń
• Trwałość posadzki przemysłowej w perspektywie 25-50 lat

Analiza obciążeń i warunków pracy posadzki przemysłowej

Zanim powstanie pierwszy szkic rysunku, konieczne jest precyzyjne rozpoznanie wszystkich sił, jakim podłoga będzie podlegała przez następne dekady. To nie jest kwestia intuicji projektanta, lecz twardych danych wejściowych do obliczeń.

Obciążenia statyczne obejmują masę regałów, maszyn, składowanych bloków czy linii produkcyjnych. Siły dynamiczne generują wózki widłowe, transport wewnętrzny, a w specyficznych obiektach także śmigłowce lub suwnice. Osobno klasyfikujemy obciążenia montażowe (np. podczas ustawiania ciężkich urządzeń), mechaniczne (uderzenia, ścieranie, ruch kółek metalowych) oraz chemiczne (kwasy, zasady, oleje, paliwa). Nie można pominąć szoków termicznych (mycie parą, kontakt z gorącymi elementami) ani skurczu betonu w pierwszych miesiącach dojrzewania.

Konsekwencje pominięcia którejkolwiek kategorii widoczne są w ekspertyzach powykonawczych. W jednej z hal produkcyjnych brak uwzględnienia obciążeń chemicznych doprowadził do korozji cementu w strefie rozlewu już po 14 miesiącach. W innym magazynie zlekceważono obciążenia dynamiczne, przez co w strefie manewrowej wózków pojawiły się rysy zmęczeniowe w ciągu dwóch lat. Te awarie kosztowały inwestorów od 180 do 320 zł netto za metr kwadratowy samej naprawy, nie licząc przestojów operacyjnych.

Podbudowa i warstwa poślizgowa pod posadzkę przemysłową

Cały układ wielowarstwowy zaczyna się od gruntu. Prawidłowa sekwencja od dołu wygląda następująco: grunt rodzimy (opcjonalnie modyfikowany), geosyntetyk pełniący separację i wzmocnienie, podbudowa z gruntu nasypowego stabilizowanego chemicznie, następnie warstwa stabilizowana mechanicznie o grubości 20-30 cm, chudy beton klasy C8/10 do C12/15 w warstwie 10-20 cm, warstwa poślizgowa z dwóch folii PE o grubości 0,2 mm, a na końcu płyta konstrukcyjna o grubości 12-30 cm.

Każda z tych warstw pełni ściśle określoną funkcję. Geosyntetyk zapobiega mieszaniu się kruszywa z gruntem rodzimym i rozkłada naprężenia punktowe. Podbudowa stabilizowana mechanicznie musi uzyskać moduł wtórnego odkształcenia Ev2 co najmniej 80 N/mm² przy stosunku Ev2/Ev1 poniżej 2,5. Te liczby nie są przypadkowe. Płyta betonowa opiera się na podłożu jak na fundamencie. Gdy podbudowa jest zbyt miękka, płyta pracuje nierównomiernie, a w miejscach o obniżonej nośności pojawiają się spękania.

Uwaga: gdy wynik pomiaru Ev2 spada poniżej 80 N/mm², nie wolno układać płyty. Konieczna jest wymiana gruntu, dogęszczenie podbudowy lub zastosowanie dodatkowej warstwy stabilizacji chemicznej. Kompromis w tym miejscu oznacza rysy skurczowe już w pierwszym sezonie grzewczym.

Równość podbudowy kontroluje się łatą dwumetrową. Tolerancja wynosi 10 mm pod łatą 2 m. Każdy centymetr nierówności to różnica w grubości płyty, która przekłada się na zróżnicowaną sztywność i zwiększone ryzyko spękań. W praktyce oznacza to, że podbudowa wymaga starannego profilowania laserowego, a nie „na oko".

Warstwa poślizgowa zasługuje na osobne potraktowanie, bo jej rola bywa niedoceniana. Dwie warstwy folii PE o grubości 0,2 mm każda zmniejszają współczynnik tarcia między płytą a podbudową z 0,6-0,8 do 0,3-0,5. Dzięki temu płyta może swobodnie „oddychać", czyli kurczyć się i rozszerzać pod wpływem zmian temperatury i wilgotności, bez generowania naprężeń własnych. Brak tej warstwy to jeden z najczęstszych błędów wykonawczych, widoczny potem jako sieć rys powierzchniowych w ciągu pierwszych miesięcy eksploatacji.

Współczynnik podatności podłoża k, wyrażany w N/mm³, decyduje o tym, jak płyta odkształca się pod obciążeniem. W halach magazynowych z regałami wysokiego składowania projektuje się układ na podłożu o k = 0,03-0,05 N/mm³. Lokalne zakotwienie płyty w podbudowie, na przykład przez fragmenty gruzu czy zbyt głęboko wbite kołki, tworzy mostki punktowe. Każdy taki mostek to potencjalne ognisko rysy skurczowej, która ujawni się w najmniej oczekiwanym momencie.

Płyta betonowa w posadzce przemysłowej klasa, skurcz, zbrojenie

Samo serce posadzki przemysłowej stanowi płyta betonowa. Jej grubość waha się od 12 cm w lekkich obiektach do 30 cm w strefach ruchu ciężkich wózków i w obiektach poddawanych obciążeniom blokowym. Minimalna grubość 12 cm to wymóg wynikający z analizy rozkładu momentów zginających. Poniżej tej wartości ryzyko przebicia i spękania gwałtownie rośnie.

Klasy betonu dobiera się do przewidywanych obciążeń. W halach magazynowych z regałami lekkimi wystarcza C20/25, w produkcyjnych standardem jest C25/30, a w strefach narażonych na intensywny ruch wózków lub obciążenia dynamiczne rekomenduje się C30/37. Beton musi spełniać wymagania normy PN-EN 206 oraz Warunków Technicznych WT 2021/2022, w tym kryteria dotyczące składu, współczynnika woda/cement i odporności na agresję chemiczną.

Skurcz betonu to zjawisko, z którym nie wygrywa się przez jego wyeliminowanie, lecz przez kontrolowanie. Beton tradycyjny kurczy się do 0,5 mm na metr bieżący, co w polu o boku 30 m daje sumaryczny skurcz rzędu 15 mm. Betony z dodatkami popiołu lotnego, mikrokrzemionki lub specjalnymi domieszkami kompensującymi ograniczają tę wartość do 0,4 mm/mb. Różnica 0,1 mm/mb przekłada się na realne zmniejszenie ryzyka rys skurczowych o 30-40%, co w praktyce oznacza koniec problemu z siatką drobnych pęknięć w strefach przypodłogowych.

Zbrojenie rozproszone stanowi obecnie standard w posadzkach przemysłowych. Włókna stalowe przejmują naprężenia skurczowe w pierwszych tygodniach dojrzewania betonu i rozkładają je na całą objętość płyty. Dawkowanie rzędu 25-40 kg/m³ pozwala zredukować rozstaw dylatacji przeciwskurczowych nawet o połowę. Włókna syntetyczne nowej generacji (polipropylenowe modyfikowane) sprawdzają się w obiektach, gdzie istotna jest odporność na agresję chemiczną, bo nie korodują. Tradycyjna siatka stalowa wciąż ma zastosowanie w strefach koncentracji naprężeń, na przykład przy słupach i pod regałami.

Superplastyfikatory to kolejny element nowoczesnej receptury. Obniżają ilość wody zarobowej przy zachowaniu urabialności, co bezpośrednio przekłada się na wyższą wytrzymałość końcową i mniejszy skurcz. Beton z superplastyfikatorem wymaga jednak precyzyjnego dozowania i kontroli konsystencji na budowie. Zbyt duża ilość domieszki prowadzi do sedymentacji kruszywa i osłabienia struktury w górnej warstwie płyty, czyli tam, gdzie potrzebna jest największa odporność na ścieranie.

Dylatacje w posadzce przemysłowej: izolacyjne, przeciwskurczowe i robocze

Dylatacje w posadzce betonowej to nie ozdoba, lecz mechanizm umożliwiający kontrolowane „oddychanie" płyty. Bez nich beton sam znajdzie miejsca, w których pęknie. Pytanie brzmi, czy właściciel obiektu chce mieć rysy tam, gdzie sam je zaplanował, czy w miejscach, gdzie mogą uszkodzić instalacje albo stworzyć zagrożenie sanitarne.

Dylatacje izolacyjne oddzielają płytę od elementów sztywnych: ścian, słupów, fundamentów maszyn, kanałów. Wykonuje się je z pasków pianki polietylenowej o grubości 8-10 mm umieszczanych na całej wysokości płyty. Pianka ściska się i rozkurza, kompensując ruchy termiczne i skurczowe. Pominięcie izolacji przy słupie kończy się rysą biegnącą promieniście od słupa ku środkowi pola, a w konsekwencji odspojeniem fragmentu płyty.

Dylatacje przeciwskurczowe (kontrolne) to nacięcia wykonywane na 1/3 grubości płyty w świeżym betonie, zazwyczaj w ciągu 12-24 godzin od ułożenia. Ich zadaniem jest wymuszenie rysy w wyznaczonym miejscu. Pola dylatacyjne nie powinny przekraczać 30-36 m², a żaden z boków nie powinien być dłuższy niż 6 m. Stosunek boków pola 1:1,5 uznaje się za optymalny. W halach z włóknami stalowymi pola można powiększyć do 50-60 m², ale wymaga to szczegółowej analizy przez projektanta.

Wskazówka projektowa: przy planowaniu dylatacji zawsze zaczynaj od słupów i fundamentów. To one determinują geometrię pól. Próba dopasowania siatki słupów do wymyślonego schematu dylatacji to prosta droga do pól o nieregularnych kształtach, które pękają w najmniej spodziewanych miejscach.

Dylatacje robocze (stykowe) to miejsca, w których przerwano betonowanie na dłużej niż 45-60 minut. Zbrojenie przechodzi przez szczelinę dzięki dyblom ze stali żebrowanej o średnicy 20-25 mm i długości 50 cm, osadzonym w drabinkach podpierających w jednej z płyt. Dyble przenoszą obciążenia ścinające między sąsiednimi polami, zapobiegając różnicom osiadań. Bez dybli granica betonowania staje się miejscem, w którym pod obciążeniem dynamicznym tworzy się próg, często o wysokości kilku milimetrów, wyraźnie wyczuwalny pod kołami wózka.

Najczęstsze błędy wykonawcze i ich konsekwencje finansowe

Statystyki ekspertyz powykonawczych są bezlitosne. Ponad 60% usterek posadzek przemysłowych wynika z błędów, które można wykryć w ciągu pierwszych 48 godzin od ułożenia betonu. Każdy z nich ma swoją cenę.

Brak warstwy poślizgowej to grzech pierworodny wielu ekip. Koszt dwóch rolek folii PE na 1000 m² posadzki to około 1200-1800 zł netto. Koszt naprawy sieci rys skurczowych po dwóch latach eksploatacji to 80-140 zł/m². Przy 5000 m² posadzki różnica w decyzji projektowej oznacza stratę od 400 do 700 tysięcy złotych. Matematyka jest prosta i nie pozostawia pola do dyskusji.

Nierówności podłoża poniżej wymaganej tolerancji 10 mm pod łatą 2 m skutkują zróżnicowaną grubością płyty. W cieńszych miejscach pojawiają się rysy prostopadłe, w grubszych płyta pracuje prawidłowo. Naprawa polega na frezowaniu i wylewaniu kompensacyjnym, co zaburza geometrię i generuje dodatkowe koszty 60-110 zł/m².

Zły rozstaw dylatacji to trzecia grupa błędów. Pola 8×8 m bez włókien stalowych w betonie C25/30 pękają w środku z prawdopodobieństwem bliskim pewności. Włókna stalowe przy zbyt rzadkim rozstawie dylatacji jedynie opóźniają moment pojawienia się rys, ale go nie eliminują. Prawidłowy rozstaw przy standardowej mieszance to 6×6 m, przy włóknach stalowych 8×8 m, a przy betonie kompensowanym skurczowo nawet 10×10 m.

Zbyt niska klasa betonu w stosunku do obciążeń to błąd na etapie projektu, którego naprawa wymaga najczęściej wymiany całej płyty. Beton C16/20 pod regałami o obciążeniu 80 kN/m² to skazanie posadzki na rysy zmęczeniowe w ciągu 2-3 lat. Jedyną rozsądną naprawą jest skucie i ponowne ułożenie, co w zależności od grubości płyty i utylizacji gruzu kosztuje 220-380 zł/m².

Checklist odbioru posadzki przemysłowej przez inwestora

Świadomy inwestor wchodzi na budowę z listą kontrolną. Nie po to, by kontrolować ekipę, lecz po to, by zrozumieć, co widzi. Oto elementy, które warto sprawdzić przed podpisaniem protokołu odbioru.

• Równość powierzchni: pomiar łatą 2 m, dopuszczalna odchyłka 10 mm, w strefach ruchu wózków 5 mm.
• Szczeliny dylatacyjne: zgodność z projektem, prawidłowe wypełnienie pianką, brak ubytków.
• Wytrzymałość betonu: wyniki badań laboratoryjnych próbek, klasa zgodna z projektem.
• Nośność podbudowy: protokół pomiaru Ev2, wartość co najmniej 80 N/mm².
• Wykończenie powierzchni: brak spękań, odspojenia, wykwitów, zgodność z wymaganą klasą ścieralności.
• Warstwa poślizgowa: obecność dwóch warstw folii PE, ciągłość na całej powierzchni.

Dodatkowo warto zażądać dokumentacji powykonawczej obejmującej schemat rozmieszczenia dylatacji, recepturę mieszanki betonowej, wyniki badań wytrzymałości oraz protokoły pomiarów podbudowy. To właśnie ta dokumentacja stanowi podstawę ewentualnych roszczeń reklamacyjnych za 5 czy 10 lat.

Drzewo decyzyjne: dobór betonu i zbrojenia do obciążeń

Wybór technologii posadzki przemysłowej zaczyna się od odpowiedzi na pytanie o dominujący typ obciążenia. Schemat poniżej upraszcza tę decyzję do kilku kluczowych ścieżek.

Trwałość posadzki przemysłowej w perspektywie 25-50 lat

Prawidłowo zaprojektowana i wykonana posadzka przemysłowa pracuje bez poważniejszych napraw przez 25-35 lat w standardowych warunkach oraz 40-50 lat w obiektach o umiarkowanym obciążeniu. Te liczby pochodzą z obserwacji obiektów wykonanych zgodnie z Eurokodem 2 oraz normą PN-EN 206, uwzględniających aktualne Warunki Techniczne 2021/2022.

Trwałość nie jest dana raz na zawsze. Wymaga okresowych przeglądów, kontroli szczelności dylatacji, uzupełniania wypełnień i miejscowej naprawy wykwitów. Posadzka to element eksploatowany jak każde urządzenie techniczne. Zaniedbanie przeglądów przez 8-10 lat skraca jej żywotność o połowę niezależnie od jakości wykonania.

Decyzja o wyborze wykonawcy powinna opierać się na doświadczeniu w obiektach o podobnym profilu obciążeń oraz na gotowości do przedstawienia referencji z ostatnich pięciu lat. Firmy, które unikają rozmowy o dylatacjach i warstwie poślizgowej, zwykle unikają ich także w realizacji. Koszt poprawnego wykonania różni się od najtańszej oferty o 15-25%. To różnica, która w cyklu życia obiektu zwraca się kilkunastokrotnie, eliminując przestoje, reklamacje i koszty napraw po pierwszych dwóch sezonach eksploatacji.

Jeżeli planujesz budowę hali lub modernizację istniejącej posadzki, skorzystaj z bezpłatnej checklisty kontrolnej obejmującej wszystkie etapy od badań podłoża po odbiór końcowy. Pobierz ją, zanim ekipa wejdzie na budowę. Lepsze dziesięć pytań zadanych przed betonowaniem niż dziesięć ekspertyz po awarii.
