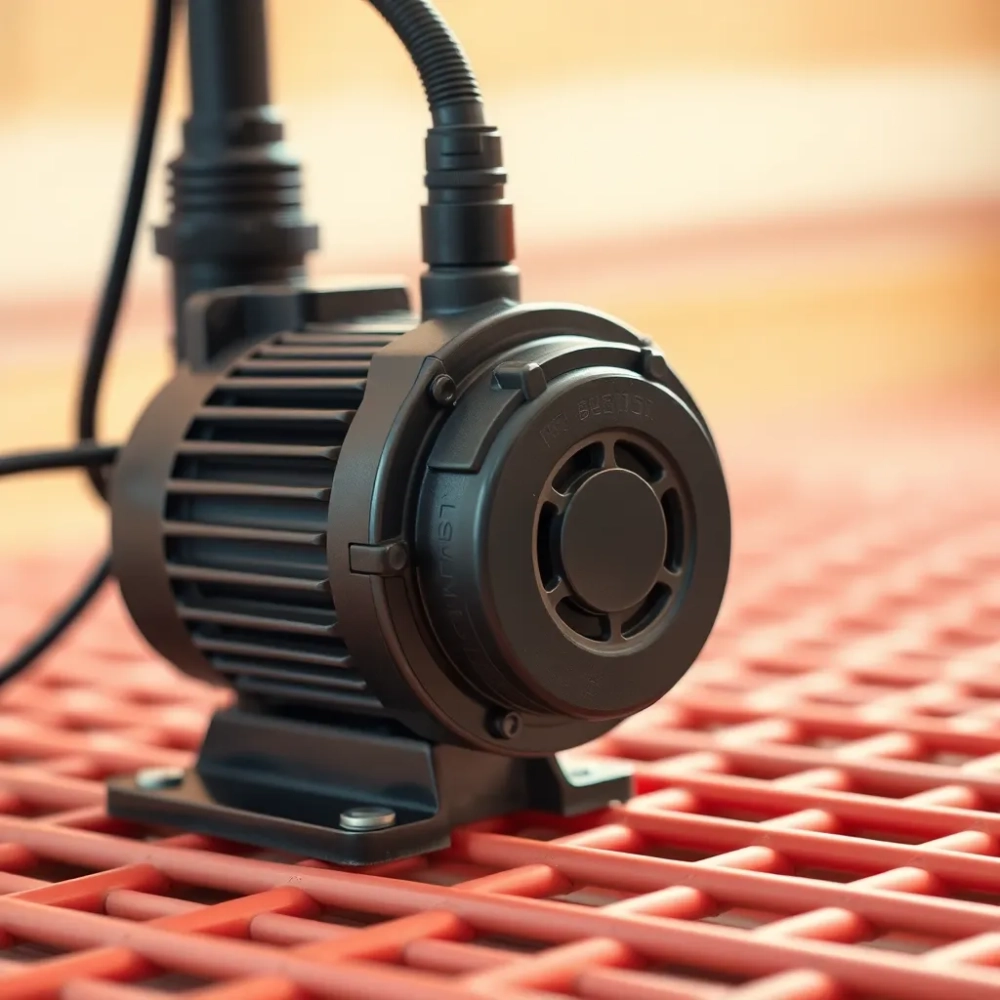

Pompa obiegowa do podłogówki – dobrać i zoptymalizować ogrzewanie

Dobór pompy obiegowej do ogrzewania podłogowego to więcej niż wybór elementu z katalogu — to decyzja, która wpływa na komfort, koszty eksploatacji i żywotność całej instalacji. Dylematy są zwykle trzy: jak dopasować wydajność Q i wysokość podnoszenia H do realnego zapotrzebowania cieplnego budynku, czy inwestować w tańszą pompę stałoobrotową czy w droższą pompę z regulacją i jakie konsekwencje niesie ze sobą nadmiarowy przepływ dla efektywności kotła i bilansu energetycznego. Ten tekst przeprowadzi przez liczby, reguły i praktyczne wybory tak, żebyś mógł podjąć decyzję opartą na danych, a nie na szczęśliwym trafie.

• Parametry doboru: wydajność Q i wysokość H
• Dobór do zapotrzebowania cieplnego i mocy kotła
• Opory hydrauliczne pętli i podkładu
• Przepływ, opory miejscowe i ich wpływ na pracę
• Typy pomp: stałoobrotowe vs regulacja PWM/PR
• Zasilanie, powrót i efektywność instalacji
• Krok po kroku doboru: od mocy po konfigurację
• Pytania i odpowiedzi: Pompa obiegowa do podłogówki

Poniżej prezentuję zbiór przykładowych parametrów pomp i elementów instalacji, które często pojawiają się podczas wyboru układu podłogówki; tabela pokazuje widełki wydajności Q, wysokości H, przybliżony pobór mocy, orientacyjne ceny oraz typowe zastosowania dla domowych instalacji ogrzewania podłogowego.

Z tabeli widać wyraźne zależności: pompy energooszczędne kosztują więcej przy zakupie, ale oferują szeroki zakres mocy elektrycznej od kilku watów do kilkudziesięciu watów w zależności od obciążenia, za to pompy stałoobrotowe są tanie, ale pobierają od kilkudziesięciu do kilkuset watów przy stałym obciążeniu; wydajność Q i wysokość H mieszczą się zwykle w przedziałach niezbędnych do obsługi 1–6 pętli podłogówki, a tam, gdzie konieczna jest praca na większym obciążeniu lub przy dłuższych obiegach, stosuje się pompy o większym H lub większej średnicy przewodów.

Parametry doboru: wydajność Q i wysokość H

Wybór pompy zaczyna się od dwóch liczb: Q, czyli objętości przepływu w m³/h, oraz H, czyli wysokości podnoszenia w metrach słupa wody, które muszą się nawzajem uzupełniać. Matematycznie wydajność Q dla danego zapotrzebowania cieplnego oblicza się z prostego związku termicznego: Q (m³/h) = P (kW) / (1,163 × ΔT (K)), ponieważ 1 m³/h wody przy różnicy temperatury 1 K przenosi około 1,163 kW, co pozwala szybko przeliczyć moc kotła lub zapotrzebowanie cieplne na wymaganą objętość przepływu. To podstawowa formuła, której nie warto ignorować przy pierwszych przybliżeniach i która od razu wskazuje, że przy mniejszym przyjętym ΔT konieczny będzie większy Q.

Zobacz także: Jak poprawnie ustawić pompę obiegową w systemie ogrzewania podłogowego?

Przykład praktyczny pomaga zrozumieć skalę: dom o zapotrzebowaniu 6 kW i projektowanym ΔT = 5 K wymaga przepływu Q = 6 / (1,163 × 5) ≈ 1,03 m³/h, co w praktyce oznacza 17,2 l/min; jeśli ten sam dom zaprojektujemy na ΔT = 7 K, Q spadnie do ≈ 0,74 m³/h, czyli około 12,3 l/min. Takie różnice rzutują bezpośrednio na to, ile pętli będziemy musieli obsłużyć i jaką średnicę rurociągu zastosować — im mniejsze ΔT, tym większy całkowity przepływ i większe wymagania dla pompy, ale też lepsze warunki pracy źródła ciepła (np. kotła kondensacyjnego lub pompy ciepła).

Wysokość podnoszenia H obliczamy jako sumę strat liniowych (czyli oporów tarcia na odcinkach rurowych) oraz oporów miejscowych (złączki, zawory, rozdzielacze), powiększoną o zapas instalacyjny; typowe wartości dla instalacji podłogowej w domu jednorodzinnym mieszczą się najczęściej między 3 a 10 m słupa wody. W praktycznym doborze wyliczamy stratę na każdym odcinku, sumujemy i dodajemy 1–2 m zapasu na ewentualne zwiększenie oporów, tak by pompa pracowała poniżej swojej maksymalnej charakterystyki, a jednocześnie bez przepływów drenerskich, które powodują hałas i większe zużycie energii.

Znaczenie zależności Q–H jest takie, że nie wybieramy osobno „dużej Q” albo „dużego H”, lecz patrzymy na krzywą pompy i krzywą instalacji: miejsce przecięcia tych krzywych to punkt pracy, w którym powinna się znajdować pompa. Jeśli pompa ma szeroki zakres regulacji (na przykład ECM z trybem Δp lub PR), możemy przesuwać punkt pracy w obrębie tej krzywej, co ułatwia dopasowanie przy zmianie warunków (np. zamknięciu kilku pętli albo montażu dodatkowych filtrów).

Zobacz także: Jak Ustawić Pompę Obiegową do Podłogówki: Praktyczny Przewodnik

Dla każdego projektanta ważne jest, by umieć oszacować przepływ na pojedynczej pętli: pętla 16 mm o długości 50 m z wymaganą mocą powierzchniową 80 W/m² dla strefy 10 m² zwykle będzie potrzebować przepływu rzędu 0,25–0,45 m³/h w zależności od ΔT i układu podkładu, a te wartości determinują liczby pętli, jakie może obsłużyć jedna pompa bez rozdzielenia na grupy obiegowe. Liczba pętli i ich długości to klucz do wyliczenia H — dłuższa pętla to większe straty liniowe i większe wymagania podnoszenia.

Przy doborze należy też zawsze pamiętać o marginesie bezpieczeństwa i możliwościach regulacji: pompę wybiera się nieco mocniejszą, ale nie za dużo, bo nadmiarowy przepływ zwiększa zużycie energii elektrycznej pompy i może pogorszyć współpracę z kotłem; alternatywnym sposobem jest dobór pompy z regulacją, która daje elastyczność i oszczędności w eksploatacji przy niewielkim wzroście ceny zakupu.

Dobór do zapotrzebowania cieplnego i mocy kotła

Wstępny krok zawsze polega na policzeniu zapotrzebowania cieplnego P, które zwykle upraszcza się do postaci P = S × K, gdzie S to powierzchnia ogrzewana w m², a K — współczynnik jednostkowy w W/m² zależny od standardu izolacji budynku; jako orientację można przyjąć: 20–40 W/m² dla bardzo dobrze izolowanych domów, 40–70 W/m² dla standardowych nowych budynków, a 70–120 W/m² dla starszych i słabo izolowanych. Po obliczeniu P przeliczamy na Q przy zadanym ΔT i zyskujemy podstawę do doboru pompy: im większe P, tym większe Q i częściej też większe H — stąd przy większych mocach wybiera się pompy o wyższej wydajności lub dzieli instalację na kilka obiegów.

Zobacz także: Jak dobrać pompę obiegową do podłogówki w 2025 roku? Poradnik krok po kroku

Weźmy przykład: mieszkanie 80 m² przy K = 60 W/m² ma P = 4,8 kW; przy ΔT = 5 K Q wynosi 4,8 / (1,163 × 5) ≈ 0,83 m³/h (≈13,8 l/min). To jest wartość całkowita dla systemu, którą trzeba rozdzielić na pętle; jeśli pętle mają po około 0,25 m³/h, to będą potrzebne 3–4 pętle, a pompa musi zapewnić łączny Q oraz H odpowiadające sumie oporów. Jeśli natomiast mamy kocioł kondensacyjny, dobrze jest projektować niższe temperatury zasilania i powrotu, co zmniejsza P przypisane do danej temperatury, a więc również Q przy stałym ΔT.

Dobór pompy należy skoordynować z mocą i rodzajem źródła ciepła: małe kotły 5–10 kW często pracują przy mniejszych przepływach i niskim H, a większe instalacje, wymienniki ciepła lub systemy z rozdzielaczami wymagają pomp o większym Q i H; w praktycznym doborze liczy się również, żeby pompa nie „zagłuszała” kotła — zbyt wysoki przepływ podnosi temperaturę powrotu kociołi, co w przypadku kotłów kondensacyjnych obniża ich sprawność. Przy współpracy z pompą ciepła z kolei preferowane są niskie temperatury zasilania (30–45°C) i stała, umiarkowana prędkość przepływu, co wpływa na wybór pompy o odpowiedniej charakterystyce energetycznej.

Zobacz także: Pompa Obiegowa Wilo do Podłogówki 2025: Przegląd Modeli i Porady Ekspertów

W systemie wielostrefowym warto rozważyć podział na obiegi grupowane według długości pętli lub przeznaczenia pomieszczeń; zamiast jednej potężnej pompy lepiej wybrać mniejsze obiegi z jedną pompą per strefę lub pompę centralną plus pompy obiegowe na rozdzielaczu, co ułatwia regulację i minimalizuje ryzyko hałasu oraz nadmiernych strat cieplnych. Z punktu widzenia inwestycji kalkulacja kosztów powinna uwzględniać nie tylko cenę pompy, ale i różnicę w kosztach energii elektrycznej w dłuższym okresie: pompa energooszczędna może zwrócić wyższą cenę zakupu w ciągu kilku lat eksploatacji.

Oprócz samego Q i H trzeba uwzględnić rezerwy na przyszłe modyfikacje instalacji: powiększenie powierzchni, montaż dodatkowego obiegu do ogrzewania ręcznego lub basenu, integracja z systemem wentylacji z odzyskiem ciepła; zaprojektowanie pompy z niewielkim nadmiarem Q i H pozwala na takie rozszerzenia bez konieczności wymiany urządzenia. Z kolei przesadne dobieranie z dużym zapasem prowadzi do pracy poza optymalnym punktem charakterystyki, co oznacza marnotrawstwo energii i potencjalny hałas.

W doborze należy także ocenić, czy instalacja będzie miała bufor akumulacyjny: obecność bufora może zmniejszyć wymagania co do szybkiego wzrostu przepływu przez pompę i pozwala na bardziej miękką pracę kotła; w systemach z buforem często wystarczy pompa o nieco mniejszej dynamice, ale z możliwością precyzyjnej regulacji przepływu, co zwiększa komfort i oszczędność.

Opory hydrauliczne pętli i podkładu

Opory hydrauliczne w pętlach tworzą rdzeń problemu: to one determinują, ile metrów słupa wody powinna mieć pompa, aby wymusić odpowiedni przepływ. Straty liniowe zależą od długości pętli, średnicy i chropowatości wewnętrznej przewodu oraz od prędkości przepływu; dla rury 16 mm wartości strat są znaczne przy dużych przepływach i rosną szybko z długością pętli — dla orientacji można przyjąć, że dla 16 mm i Q ≈ 0,3 m³/h stratą rzędu 5–6 m H na 100 m, a przy Q ≈ 0,6 m³/h strata może wzrosnąć do około 18–20 m H na 100 m, co dramatycznie wpływa na wysokość podnoszenia.

Ważne jest też rozróżnienie wpływu podkładu: rodzaj wylewki (betonowa monolityczna, lekka sucha konstrukcja czy płyta gipsowo‑cementowa) ma wpływ na czas reakcji instalacji i przejściowe wymagania przepływowe — ciężki podkład akumuluje więcej ciepła i wymaga powolniejszych zmian przepływu, natomiast suchy system wymaga szybszych korekt; chociaż same straty hydrauliczne na odcinku w podkładzie są funkcją rury, to jednak sposób montażu i długości ciągów może wpływać na liczbę łączników i długość tras, a przez to na opory.

Opory miejscowe, takie jak kolektory, rozdzielacze, łączniki, zawory zwrotne i manometry, dodają często od 0,2 m do kilku metrów słupa wody do każdego obiegu w zależności od konstrukcji rozdzielacza i typu zaworu; typowy rozdzielacz z zaworami termostatycznymi i przepływomierzami może powodować dodatkowe 0,5–1,5 m H na pętlę, a jeśli dołożymy filtry, zawory mieszające i zawory kulowe, suma może sięgnąć kilku metrów. Dlatego w obliczeniach projektu sumujemy straty liniowe pętli, mnożymy przez długość, doliczamy opory miejscowe i zostawiamy margines 1–2 m H dla bezpieczeństwa przy ewentualnej rozbudowie.

Konkretny przykład: pętla długości 80 m z rurą 16 mm i przepływem 0,3 m³/h może wygenerować około 4,5 m H strat liniowych (obliczenie za pomocą typowych tabel), do tego rozdzielacz 0,8–1,2 m, zawory 0,2–0,6 m i kilka kolanek 0,1–0,5 m, co daje sumę rzędu 6–7 m H; dobierając pompę, trzeba więc szukać urządzenia, którego charakterystyka przy Q docelowym zapewnia co najmniej taką wysokość podnoszenia, a najlepiej minimalny zapas. W efekcie dla domu o kilku dłuższych pętlach normalne są pompy 25/6 lub 32/6–8, podczas gdy dla krótszych pętli wystarczą pompy 25/4.

Optymalizować opory można przez: skracanie pętli (więcej rozdzielaczy, krótsze obiegi), zwiększenie średnicy rury (np. 20 mm dla dłuższych obiegów), eliminację zbędnych kształtek i stosowanie rozdzielaczy o niskich oporach oraz przez poprawne wyregulowanie zaworów; każdy z tych kroków zmniejsza wymagane H, co pozwala zastosować mniejszą i tańszą pompę lub obniżyć jej zużycie energii. Takie działania czasem kosztują nieco więcej przy montażu, ale zwracają się w dłuższym okresie dzięki niższym rachunkom za energię i mniejszej awaryjności instalacji.

Przepływ, opory miejscowe i ich wpływ na pracę

Przepływ decyduje o szybkości oddawania ciepła i o tym, czy system będzie równomiernie nagrzewał powierzchnię podłogową; za mały przepływ oznacza niedogrzania i konieczność podniesienia temperatury zasilania, co może pogorszyć efektywność kotła, za duży przepływ powoduje nadmierne straty hydrauliczne oraz hałas mechaniczny i akustyczny. Opory miejscowe — zawory kulowe, zawory termostatyczne, kolana, łączniki — dodają do sumy strat pewien wkład, który rośnie wraz z liczbą elementów i prędkością przepływu; zatem z punktu widzenia pomiarów i regulacji ważne jest, aby te elementy były uwzględnione w bilansie oporów już na etapie projektu.

W praktycznych wyliczeniach stosuje się współczynniki oporów miejscowych K, z których przelicza się stratę h = K × (v²/2g); przy prędkościach typowych dla podłogówki (0,3–1,5 m/s) pojedyncze kolanko może dodawać kilka centymetrów słupa wody, zawór kulowy kilkanaście centymetrów, a rozdzielacz z zaworami i przepływomierzami nawet 0,5–1,5 m na pętlę. Sumaryczny wpływ oporów miejscowych często decyduje o tym, czy pompa powinna mieć charakterystykę o wyższym H, dlatego projektant zawsze sumuje opory liniowe i miejscowe i dodaje logiczny zapas.

Prędkości w rurach należy trzymać w rozsądnych granicach: dla 16 mm zaleca się utrzymywać prędkość poniżej około 1,5 m/s, a optymalne zakresy dla komfortu i ekonomiki to 0,3–1,0 m/s; przekroczenie progu 1,5 m/s grozi hałasem przy kolankach, zwiększonym zużyciem pompy i szybkim wzrostem strat liniowych, natomiast zbyt niski przepływ może prowadzić do braku równomiernego rozprowadzania ciepła w obrębie pętli. Gdy projektujemy kilka pętli równolegle, bilansujemy przepływy przez stosowanie zaworów z regulacją lub przepływomierzy na rozdzielaczu, co pozwala zbliżyć realne warunki pracy do założeń projektowych.

Wpływ oporów miejscowych widać szczególnie przy modernizacjach: montaż nowych zaworów, filtrów czy wymienników bez ponownego przeliczenia systemu może przesunąć punkt pracy pompy na krzywej i spowodować niedostateczny przepływ w niektórych pętlach, co z kolei wymaga korekt lub wymiany pompy. Dlatego procedura uruchomienia powinna obejmować pomiar przepływów na rozdzielaczu, kontrolę różnicy ciśnień i, jeżeli potrzeba, ustawienie regulacji pompy tak, by utrzymać zadany Δp lub stały przepływ.

Typy pomp: stałoobrotowe vs regulacja PWM/PR

W skrócie: pompy stałoobrotowe mają niski koszt zakupu, prostą budowę i stabilną charakterystykę, ale niepotrzebnie zużywają energię elektryczną, gdy system potrzebuje mniejszego przepływu; pompy z regulacją (ECM, PWM, PR — proporcjonalne ciśnienie) kosztują więcej na start, ale potrafią automatycznie dopasować swoją pracę do aktualnych potrzeb instalacji, co przekłada się na realne oszczędności w zużyciu energii i lepszy komfort. Różnica w poborze mocy bywa znaczna: starsze stałoobrotowe urządzenia mogą pobierać 60–120 W, natomiast nowoczesne pompy z silnikiem EC potrafią pracować z mocą nawet 3–45 W w zależności od trybu.

Opcja regulacji Delta P (stałe różnicowe ciśnienie) utrzymuje zaprogramowaną różnicę ciśnień między zasilaniem a powrotem, co jest korzystne przy systemach, gdzie liczba otwartych pętli zmienia się dynamicznie, natomiast tryb proporcjonalny (PR) dopasowuje ciśnienie w zależności od wydatku i ustawień, minimalizując ryzyko przepływów niezwykle wysokich. PWM to metoda sterowania prędkością silnika poprzez modulację szerokości impulsu i jest często używana w pompach z silnikami DC; każda z metod ma swoje zastosowania i warto dobrać typ regulacji do konkretnego układu (np. delta p do instalacji ze zmieniającą się liczbą użytkowanych pętli).

Ekonomia eksploatacji jest kluczowa: przy ciągłej pracy przez rok różnica energetyczna między pompą stałą 70 W a pompą ECM pracującą średnio 15 W to około 55 W oszczędności, co daje ~480 kWh rocznie (55 W × 24 × 365 ≈ 481,8 kWh), a przy cenie energii elektrycznej 0,8–1,2 PLN/kWh oszczędność to kilkaset zł rocznie; dlatego w wielu gospodarstwach opłaca się dopłacić do pompy z regulacją, zwłaszcza gdy instalacja pracuje 24/7 w sezonie grzewczym. Oczywiście, jeśli instalacja jest mała i działa sporadycznie, zwrot z inwestycji może być dłuższy.

Decyzja o wyborze powinna uwzględniać wielkość instalacji, liczbę stref, oczekiwaną elastyczność ustawień i gotowość do wyższej inwestycji początkowej — dla kilku pętli w małym mieszkaniu pompa stałoobrotowa może spełnić zadanie, ale tam gdzie komfort i oszczędność są priorytetem, regulowana pompa ECM lub z inwerterem będzie lepszym wyborem. Warto też sprawdzić, czy wybrana pompa posiada funkcje dodatkowe (sterowanie pogodowe, komunikację z systemem automatyki), które ułatwiają integrację i mogą podnieść efektywność całej instalacji.

Zasilanie, powrót i efektywność instalacji

Temperatury zasilania i powrotu mają kluczowy wpływ na efektywność instalacji i na prawidłowy dobór pompy; w ogrzewaniu podłogowym typowe temperatury zasilania mieszczą się w zakresie 30–45°C, a ΔT projektowe między zasilaniem a powrotem zwykle wynosi 5 K, rzadziej 7 K — to oznacza, że przy niższych temperaturach można osiągnąć lepszą kondensację w kotłach kondensacyjnych i lepszą pracę pomp ciepła. Niższe temperatury zasilania sprzyjają kondensacji spalin i poprawiają sezonową efektywność kotła, ale wymagają większej powierzchni grzewczej lub mniejszego ΔT i tym samym większego Q, co z kolei wpływa na dobór pompy.

W praktyce, aby nie zwiększać niepotrzebnie zużycia energii elektrycznej przez pompę, warto dobrać urządzenie, które będzie pracowało w obszarze dobrej sprawności przy typowych temperaturach pracy; wtedy zarówno pompa, jak i źródło ciepła pracują efektywnie, co minimalizuje koszty całkowite. Należy też zwrócić uwagę na zabezpieczenia instalacji: jeżeli zasilanie podłogówki pochodzi z kotła o wyższych temperaturach, trzeba stosować zawory mieszające lub wymienniki i regulować przepływ, aby nie przekroczyć maksymalnej temperatury podłogi czy rur.

Praca układu z buforem akumulacyjnym potrafi wygładzić chwilowe zapotrzebowanie i zmniejszyć częstotliwość pracy pompy z maksymalnymi obciążeniami; bufor pozwala też na lepsze wykorzystanie źródeł o zmiennej mocy, jak pompy ciepła, i ułatwia zintegrowanie sterowania z kotłem oraz instalacją solarną. Z drugiej strony, bufor wymaga odpowiedniego doboru pomp do pracy z większą objętością wymienianą w układzie, co może rodzić konieczność wyboru urządzeń o innej charakterystyce Q–H.

Efektywność instalacji podnosi również eliminacja strat sieciowych i optymalizacja tras przewodów: krótsze trasy, odpowiednie przekroje rur i eliminacja nadmiernej liczby kształtek zmniejszają straty hydrauliczne, co pozwala na niższe zużycie energii przez pompę. Regularne odpowietrzanie, usuwanie osadów i kontrola stanu filtrów również wpływają na to, ile faktycznie zapłacimy za prąd pompy oraz ile ciepła dostarczymy do pomieszczeń.

Krok po kroku doboru: od mocy po konfigurację

Poniżej znajdziesz praktyczną sekwencję kroków ułatwiającą dobór pompy obiegowej do podłogówki; każdy krok jest krótki i operacyjny, a na końcu dodaję przykładowe liczby i konfiguracje, żebyś mógł natychmiast porównać opcje. Zacznij od prostego rachunku mocy, przejdź przez wyliczenia przepływów i strat, policz pętle, dobierz H i Q, sprawdź charakterystyki pomp i na koniec zaplanuj uruchomienie i wyregulowanie pracy.

• Oblicz zapotrzebowanie P = S × K (W)
• Wybierz ΔT (zwykle 5 K dla podłogówki) i policz Q = P / (1,163 × ΔT)
• Podziel Q na pętle (np. 0,2–0,6 m³/h na pętlę w zależności od długości)
• Oblicz straty liniowe wg długości i straty miejscowe (rozdzielacz, zawory)
• Zsumuj H i sprawdź Q; dopasuj do krzywej pompy, szukając punktu pracy z lekkim zapasem
• Zdecyduj o sterowaniu: stałe ciśnienie, proporcjonalne Δp, czy pompa z inwerterem
• Zamów pompę, zaplanuj montaż, commissioning i pomiar przepływów przy rozruchu

Rozwijając kroki powyżej: krok 1 to rzetelne policzenie P, co zwykle polega na przemnożeniu powierzchni przez współczynnik K; krok 2 to wybór ΔT, zazwyczaj 5 K, bo daje rozsądne kompromisy między powierzchnią grzewczą a przepływem; krok 3 to rozpisanie pętli i przydzielenie Q na pętlę; krok 4 to dokładne obliczenie strat dla każdej pętli z tabel tarcia; krok 5 to dobór pompy na podstawie sumy strat i sprawdzenie charakterystyki urządzenia; i wreszcie krok 6 to decyzja o sterowaniu, która wpływa na zużycie energii i komfort.

Przykładowa tabela wyboru dla trzech typowych scenariuszy (orientacyjne liczby): 1) małe mieszkanie 50 m², K=60 W/m² → P=3 kW → Q≈0,52 m³/h → pompa 25/4, cena 150–350 PLN, H≈4 m; 2) dom 120 m², K=50 W/m² → P=6 kW → Q≈1,03 m³/h → pompa 25/6 lub 32/6, cena 300–1 200 PLN, H≈6–8 m; 3) większy dom 220 m², z wieloma strefami → P=11 kW → Q≈1,89 m³/h → pompa 32/8 lub zestaw centralny z rozdzielaczami, cena 1 000–3 000 PLN. Te liczby warto traktować jako punkty odniesienia, a nie jedyne słuszne rozwiązanie.

Przy zamówieniu i konfiguracji warto uwzględnić także komponenty dodatkowe: rozdzielacz z zaworami i przepływomierzami (300–1 200 PLN w zależności od wielkości i materiału), zawór mieszający lub sterowany (300–1 000 PLN), filtr siatkowy i zawory odcinające (100–400 PLN), a także ewentualny bufor akumulacyjny (1 200–6 000 PLN zależnie od pojemności). Sumaryczny koszt części może znacząco podnieść budżet, ale przemyślana inwestycja w części o niskich stratach hydraulicznych i dobrej regulacji zwraca się w komforcie i niższych rachunkach za energię.

Na koniec: proces doboru pompy obiegowej do podłogówki jest z jednej strony matematyczny i rygorystyczny — wymaga liczb i tabel — a z drugiej strony to wybór inżynierski, w którym liczy się doświadczenie, przewidywanie zmian instalacji i zdrowy rozsądek. Kiedy masz już liczby — P, ΔT, Q, H — szukasz pompy, której krzywa pokrywa się z potrzebami systemu, a następnie dopracowujesz detale instalacyjne tak, by ograniczyć straty hydrauliczne i zapewnić komfort termiczny przy możliwie najniższych kosztach eksploatacji.

Pytania i odpowiedzi: Pompa obiegowa do podłogówki

• Jak prawidłowo dobrać pompę obiegową do ogrzewania podłogowego?

  Wydajność Q powinna odpowiadać zapotrzebowaniu cieplnemu obiegu i mocy kotła. Stosuje się wzór Q = P × 1,163, gdzie P to moc kotła w kW. Do wyliczeń dodaj straty instalacyjne (R) i opory hydrauliczne całej pętli. Dodatkowo zwróć uwagę na długość, średnicę rur i rodzaj izolacji, które wpływają na konieczną wysokość podnoszenia H.

• Czy lepiej wybrać pompę stałoobrotową czy z regulacją dla podłogówki?

  Pilka zależy od możliwości utrzymania stałego przepływu i żądanej precyzji regulacji. Pompy z regulacją PWM/PR mogą zmniejszać zużycie energii i lepiej dopasować przepływ do zapotrzebowania, co przekłada się na większą oszczędność i stabilność temp. powrotu.

• W jaki sposób opory hydrauliczne wpływają na dobór pompy?

  Opory hydrauliczne wynikają z długości i średnicy pętli, oporu strefy podłogowej i podkładu. Zbyt duże opory wymagają większej mocy pompy, co może prowadzić do nadmiernego przepływu i strat energii. Dlatego należy uwzględnić te czynniki przy wstępnych obliczeniach.

• Co uwzględnić przy doborze temperatury zasilania i powrotu?

  Ważne jest utrzymanie odpowiednich temperatur zasilania i powrotu, aby nie dochodziło do nadmiernych strat ciepła i nie pogarszała się efektywność. Temperatura powrotu powinna być na tyle wysoka, by utrzymać komfort cieplny przy jednoczesnym ograniczeniu strat na przewodach.
