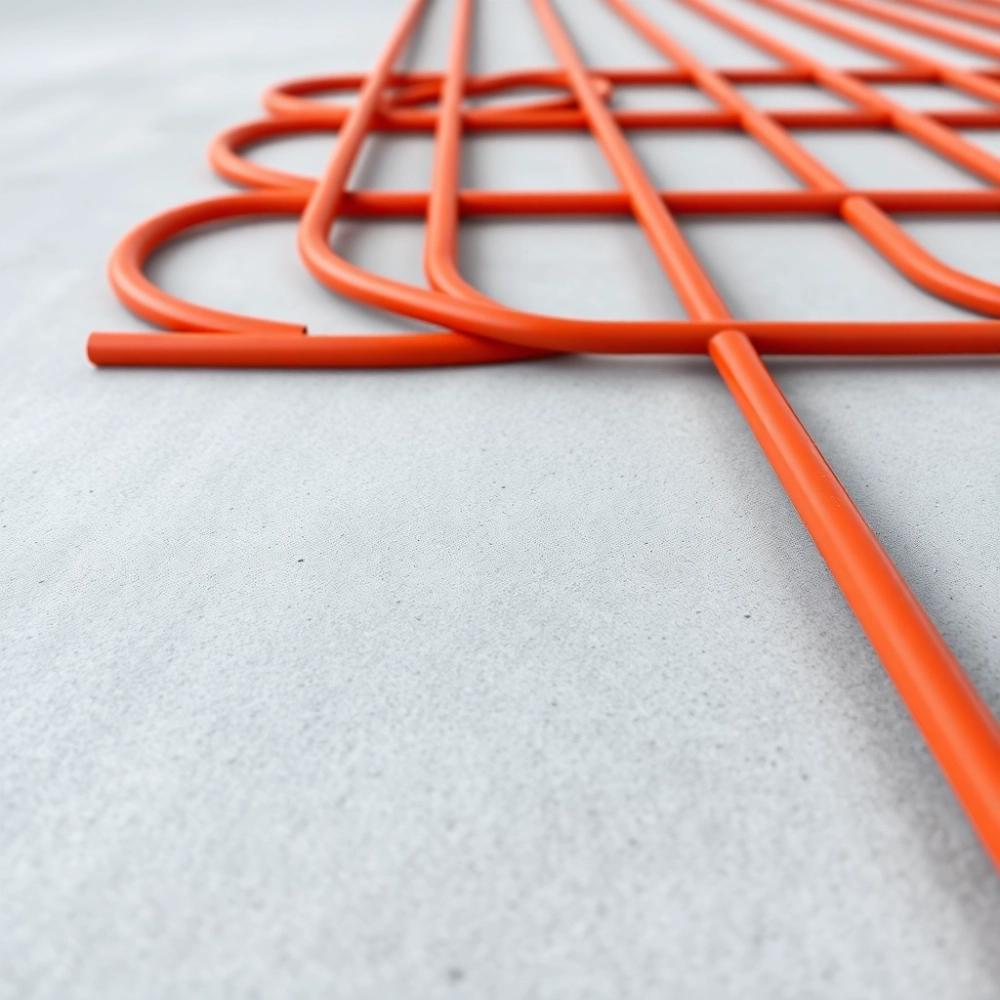

Podłogówka co 10 cm kiedy warto zagęścić rury, a kiedy to przesada?
Rozstaw rur w ogrzewaniu podłogowym to nie kwestia gustu, lecz fizyki: odległość między przewodami decyduje o mocy grzewczej, temperaturze posadzki i kosztach inwestycji. Warto potraktować ją jak receptę 10 cm daje najwięcej ciepła z metra kwadratowego, ale wymaga więcej materiału i współpracy z niskotemperaturowym źródłem. Poniżej konkretne wartości w watach, wzory do wyliczenia metrów bieżących rury i lista błędów, przez które podłogówka grzeje nierówno albo wcale.
- Kiedy zagęścić rury do 10 cm, a kiedy wystarczy 15 albo 20 cm?
- Ile metrów rury potrzebujesz przy rozstawie 10 cm?
- Najczęstsze błędy przy rozstawie rur 10 cm w podłogówce
- Który typ rury wybrać do rozstawu 10 cm?
Kiedy zagęścić rury do 10 cm, a kiedy wystarczy 15 albo 20 cm?
Najgęstszy rozstaw rur ogrzewania podłogowego, czyli 10 cm, stosuje się tam, gdzie klasyczne 15 czy 20 cm nie daje wystarczającej mocy grzewczej. Najczęściej dotyczy to stref brzegowych pasa o szerokości od 1 do 1,5 m wzdłuż ścian zewnętrznych, pod dużymi przeszkleniami typu okno tarasowe czy witryna salonowa oraz w łazienkach, gdzie liczy się szybkie nagrzanie płytek. W takich miejscach straty ciepła przez przegrody są wyższe niż w środku pokoju, więc rura musi oddać więcej energii na każdy metr kwadratowy powierzchni.
Drugim powodem jest niska temperatura zasilania, typowa dla pomp ciepła (35°C) i kotłów kondensacyjnych pracujących w trybie 40/30°C. Przy takiej różnicy między czynnikiem a podłogą rury rozstawione co 20 cm oddają zaledwie 55 W/m², co w domu o zapotrzebowaniu 60-70 W/m² nie pokryje bilansu. Zagęszczenie do 10 cm podnosi moc grzewczą do 90-100 W/m², ponieważ każdy punkt posadzki ma bliżej do gorącej rury, a pole temperaturowe się wyrównuje.
Decyzja w praktyce wygląda tak: pompa ciepła → 15 cm w strefie środkowej i 10 cm w strefie brzegowej, kocioł kondensacyjny 55/45°C → 20 cm w środku i 15 cm przy oknach, kocioł na pellet 70/55°C → 25 cm wystarczy wszędzie poza łazienkami. To nie sztywna reguła, lecz punkt wyjścia ostateczny krok rury zależy od izolacyjności budynku, wysokości warstwy wylewki i rodzaju okładziny.
Tabela mocy grzewczej dla rury 16 i 20 mm
| Rozstaw | Rura 16 mm | Rura 20 mm | Typowe zastosowanie |
|---|---|---|---|
| 10 cm | ~90 W/m² | ~100 W/m² | Strefy brzegowe, pompy ciepła 35°C |
| 15 cm | ~70 W/m² | ~80 W/m² | Standard pod pompę ciepła, domy pasywne |
| 20 cm | ~55 W/m² | ~65 W/m² | Kocioł kondensacyjny 55/45°C |
| 25 cm | ~45 W/m² | ~55 W/m² | Hale, garaże, niska strata ciepła |
Wartości orientacyjne dla wylewki anhydrytowej 45 mm nad rurą i temperatury podłogi 26-29°C. Grubsza warstwa wylewki obniża moc o ok. 10% na każde dodatkowe 10 mm nad rurą.
Kiedy 10 cm to za gęsto
Podłoga drewniana deska warstwowa, parkiet lity czy panele laminowane źle znosi zagęszczenie do 10 cm. Drewno przewodzi ciepło pięciokrotnie gorzej niż płytki ceramiczne, więc przy tak dużej gęstości mocy temperatura posadzki przekroczy komfortowe 29°C, a klej pod deską zacznie pracować. W pokojach z podłogą drewnianą lepiej sprawdza się rozstaw 15-20 cm, a gdy zależy na dużej mocy, skuteczniejszy okaże się montaż rury 20 mm zamiast 16 mm większa średnica kompensuje rzadszy krok.
Również w pomieszczeniach wysokich, z sufitem 3 m i więcej, 10 cm daje zbyt dużą koncentrację ciepła przy samej posadzce, a warstwa konwekcyjna nie nadąża go rozprowadzić. W takich wnętrzach lepiej zejść z mocą grzewczą do 50-55 W/m², czyli wybrać rozstaw 20-25 cm, jednocześnie kładąc rurę w układzie ślimakowym (spiralnym), który wyrównuje temperaturę powierzchni od strony zasilania do powrotu.
Ile metrów rury potrzebujesz przy rozstawie 10 cm?
Podstawowy wzór na metry bieżące rury jest prosty: powierzchnię pomieszczenia (w m²) dzielimy przez krok montażowy (w metrach) i dodajemy od 10 do 15% na odcinki doprowadzające do rozdzielacza oraz zapas. Dla pokoju 20 m² przy rozstawie 10 cm daje to 20 ÷ 0,10 = 200 m, plus 12% zapasu, czyli łącznie ok. 224 m rury. Tyle potrzeba na samą powierzchnię grzewczą trzeba jeszcze doliczyć okablowanie od szafki rozdzielacza do wnęki w ścianie.
Dłuższy obieg oznacza większy spadek ciśnienia i wolniejszy przepływ wody, co może obniżyć oddawanie ciepła. Norma PN-EN 1264 zaleca, by pojedyncza pętla nie przekraczała 100 m przy rurze 16 mm i 120 m przy rurze 20 mm w przeciwnym razie pompa obiegowa nie przepcha czynnika z wymaganą wydajnością. Przy 224 m trzeba więc rozbić instalację na co najmniej trzy obiegi po 70-80 m, każdy z własnym zaworem na rozdzielaczu.
Przykład dla pokoju 20 m²
Rozstaw 10 cm
Rura 16 mm: ~224 m, 3 obiegi po ~75 m, wylewka anhydrytowa 45 mm.
Rozstaw 20 cm
Rura 16 mm: ~112 m, 2 obiegi po ~56 m, ta sama wylewka.
Różnica w kosztach samej rury to dziś ok. 3,5-5 zł za metr bieżący, czyli dla tego pokoju wydatki rosną o 400-560 zł. Trzeba jednak doliczyć większą rozdzielaczową szafkę, więcej kształtek i dłuższy czas montażu realna różnica w budżecie rośnie do 800-1200 zł.
Mini-kalkulator w trzech krokach
Krok 1: Powierzchnia pokoju (m²) : krok montażowy (m) = długość obiegów.
Krok 2: długość obiegów × 1,12 (12% zapasu) = całkowita długość rury.
Krok 3: całkowita długość : 100 m (maks. dla rury 16 mm) = liczba obiegów, zaokrąglona w górę.
Dla pokoju 20 m² i kroku 10 cm wynik to 224 m i 3 obiegi. Dla pokoju 30 m² 336 m i 4 obiegi. Gdy liczba obiegów przekracza osiem, lepiej rozważyć szafkę rozdzielaczową większą niż standardowa albo podzielić dom na strefy temperaturowe, by skrócić każdą pętlę.
Najczęstsze błędy przy rozstawie rur 10 cm w podłogówce
Za mały promień gięcia to zbrodnia numer jeden. Rura PEX 16 mm wytrzyma zagięcie do pięciokrotności średnicy, czyli 80 mm, ale producent dopuszcza to w temperaturze pokojowej. Przy siłowym łamaniu w niskiej temperaturze (poniżej 5°C) na zewnętrznej stronie kolanka powstają mikropęknięcia, które przez dwa, trzy lata ujawniają się jako ciche kapanie pod ciśnieniem. Instalator powinien zawsze podgrzać rurę przed gięciem lub używać sprężyny zbrojeniowej.
Drugim grzechem jest brak dylatacji obwodowej w pokojach większych niż 40 m². Beton i anhydryt pracują pod wpływem ciepła przy rozstawie 10 cm temperatura warstwy rośnie szybciej niż przy 20 cm, a wylewka rozszerza się nawet o 3-4 mm na każde 10 m długości. Bez pasa dylatacyjnego z pianki PE po obwodzie pomieszczenia i w progach pęknięcia pojawią się w najmniej oczekiwanym miejscu, czyli przy drzwiach balkonowych albo w środku salonu.
Trzeci błąd: różne rozstawy w jednym obiegu. Zdarza się, że wykonawca zaczyna pętlę od rozdzielacza krokiem 10 cm, a po 5 m przechodzi na 15 cm, bo zabrakło materiału albo wymiary pomieszczenia nie pasowały. Taki obieg grzeje nierówno odcinki gęstsze mają wyższe lokalne opory, woda zwalnia, a pole temperaturowe rozkłada się asymetrycznie. Każdy obieg musi mieć stały krok rury od zasilania do powrotu.
Czwartym, mniej oczywistym błędem jest zbyt gruba warstwa wylewki nad rurą. Przy rozstawie 10 cm standardowe 45 mm nad rurą daje optymalną bezwładność cieplną podłoga nagrzewa się w 40-60 minut i oddaje ciepło stabilnie. Gdy wykonawca wyleje 70 mm, czas reakcji rośnie do 3-4 godzin, a moc spada o ponad 20%. W domu z pompą ciepła, gdzie liczy się każda godzina pracy sprężarki, taka bezwładność zjada całą zaletę niskotemperaturowego źródła.
Dobór średnicy rury 16 czy 20 mm?
| Cecha | Rura 16 mm | Rura 20 mm |
|---|---|---|
| Maks. długość obiegu | 100 m | 120 m |
| Wymagana średnica rozdzielacza | 3/4″ | 1″ |
| Zużycie rury na 1 m² przy kroku 15 cm | ~6,7 m | ~6,7 m |
| Koszt materiału (zł/mb) | 3,5-5 | 7-10 |
| Spadek ciśnienia | wyższy | niższy |
| Najlepsze zastosowanie | standardowe domy, krótkie obiegi | duże powierzchnie, strefy brzegowe pod pompę ciepła |
Rura 20 mm przy rozstawie 10 cm oddaje ok. 100 W/m², czyli o 10 W więcej niż szesnastka w tej samej konfiguracji. Wynika to z większej powierzchni wymiany ciepła i większej masy czynnika w każdym metrze bieżącym. W domu 180 m² z jedną rozdzielaczową szafką przy schodach sensowniej położyć dwudziestkę w strefie dziennej i szesnastkę w sypialniach to rozsądny kompromis między mocą a kosztem materiału.
Schemat układu: ślimak vs meandry
Ślimak (spirala): rura biegnie od środka pomieszczenia do ścian, naprzemiennie zasilanie i powrót. Pole temperaturowe jest bardzo równe, bo obok siebie leżą odcinki z najgorętszą i najchłodniejszą wodą. To układ zalecany przy rozstawie 10 cm, gdzie każdy stopień różnicy ma znaczenie.
Meander (zygzak): rura biegnie od ściany do ściany równoległymi odcinkami. Strona zasilania jest wyraźnie cieplejsza niż strona powrotu, co przy kroku 10 cm daje odczuwalny gradient 3-4°C w poprzek pokoju. Sprawdza się w łazienkach i wąskich korytarzach, gdzie szerokość nie przekracza 2,5 m tam różnica nie zdąży się rozwinąć.
Checklist przed wylaniem wylewki
- Rozstaw rur zgodny z projektem na całej długości obiegu
- Próba ciśnieniowa 6 bar przez 24 godziny, protokół podpisany
- Dylatacja obwodowa z pianki PE 8-10 mm przy wszystkich ścianach i progach
- Rozdzielacz oznakowany: numer obiegu, pomieszczenie, długość
- Zdjęcie rozłożenia rur przed wylewką (przydatne przy wierceniu później)
Norma PN-EN 1264-4 określa minimalną grubość wylewki nad rurą na 30 mm dla anhydrytu i 45 mm dla cementu. Wartości poniżej tych progów nie zapewniają równomiernego przekazywania ciepła i mogą powodować pękanie okładziny.
Który typ rury wybrać do rozstawu 10 cm?
| Parametr | PEX-a | PERT | Wielowarstwowa (PE-Xc/Al/PE) |
|---|---|---|---|
| Przewodność cieplna (W/m·K) | 0,35 | 0,40 | 0,42 |
| Elastyczność gięcia | wysoka | bardzo wysoka | niska (trzyma kształt) |
| Odporność na dyfuzję tlenu | wymaga warstwy EVOH | wymaga warstwy EVOH | wbudowana folia aluminiowa |
| Cena (zł/mb przy 16 mm) | 3,5-5 | 3-4,5 | 8-12 |
| Główne zastosowanie | podłogówka, standard | podłogówka, niskie temperatury | instalacje wysokotemperaturowe, ogrzewanie grzejnikowe |
Do podłogówki z rozstawem 10 cm najczęściej wybiera się rurę PERT II generacji albo PEX-a z barierą antydyfuzyjną EVOH. Wielowarstwowa rura aluminiowa sprawdza się lepiej w instalacjach grzejnikowych, gdzie liczy się mała rozszerzalność cieplna w podłodze jej sztywność utrudnia gęste prowadzenie, a koszt podwaja budżet bez wyraźnego zysku energetycznego.
| Pozycja | Rozstaw 10 cm | Rozstaw 20 cm |
|---|---|---|
| Rura 16 mm (z zapasem) | ~225 m, ok. 900 zł | ~112 m, ok. 450 zł |
| Liczba obiegów | 3 | 2 |
| Rozdzielacz (3+2 obiegi) | ~600 zł | ~450 zł |
| Robocizna (układanie + próba) | ~1400 zł | ~900 zł |
| Wylewka anhydrytowa 45 mm | ~2000 zł | ~2000 zł |
| Razem (materiał + robocizna) | ~4900 zł | ~3800 zł |
Różnica 1100 zł na jednym pokoju oznacza dla domu 150 m² dodatkowy wydatek rzędu 7000-9000 zł. Tę kwotę warto jednak traktować jak inwestycję w wyższą moc grzewczą przy pompie ciepła i kroku 10 cm sprężarka pracuje krócej i w niższych temperaturach, co w skali roku obniża rachunki za prąd o 8-12% w porównaniu z rzadszym rozstawem.
Rozstaw 10 cm ma sens wtedy, gdy źródło ciepła pracuje w niskiej temperaturze (pompa ciepła, kocioł kondensacyjny) i gdy pomieszczenie wymaga ponad 70 W/m² strefy brzegowe, łazienki, duże przeszklenia. W pozostałych przypadkach bezpieczniejszy i tańszy okaże się krok 15 cm, a w dobrze izolowanym domu z kotłem na pellet wystarczy nawet 20 cm.
Każdy metr bieżący rury to decyzja o mocy, bezwładności i komforcie warto ją podjąć na podstawie konkretnych liczb, a nie intuicji wykonawcy. Jeśli planujesz instalację i chcesz dobrać rozstaw do swojego projektu, skonsultuj układ z projektantem, który przeliczy bilans cieplny pomieszczenia i wskaże, czy w Twoim domu 10 cm naprawdę się opłaci.
Źródła danych: PN-EN 1264-1:2012 (Ogrzewanie podłogowe instalacje i komponenty), PN-EN 1264-4:2009 (Metody obliczeń mocy), dokumentacja techniczna producentów systemów rurowych (karty katalogowe PEX i PERT), wytyczne ITB 384/2018 dotyczące projektowania ogrzewania płaszczyznowego. Strony referencyjne: itb.pl,.gov.pl/web/instytut-techniki-budowlanej.
