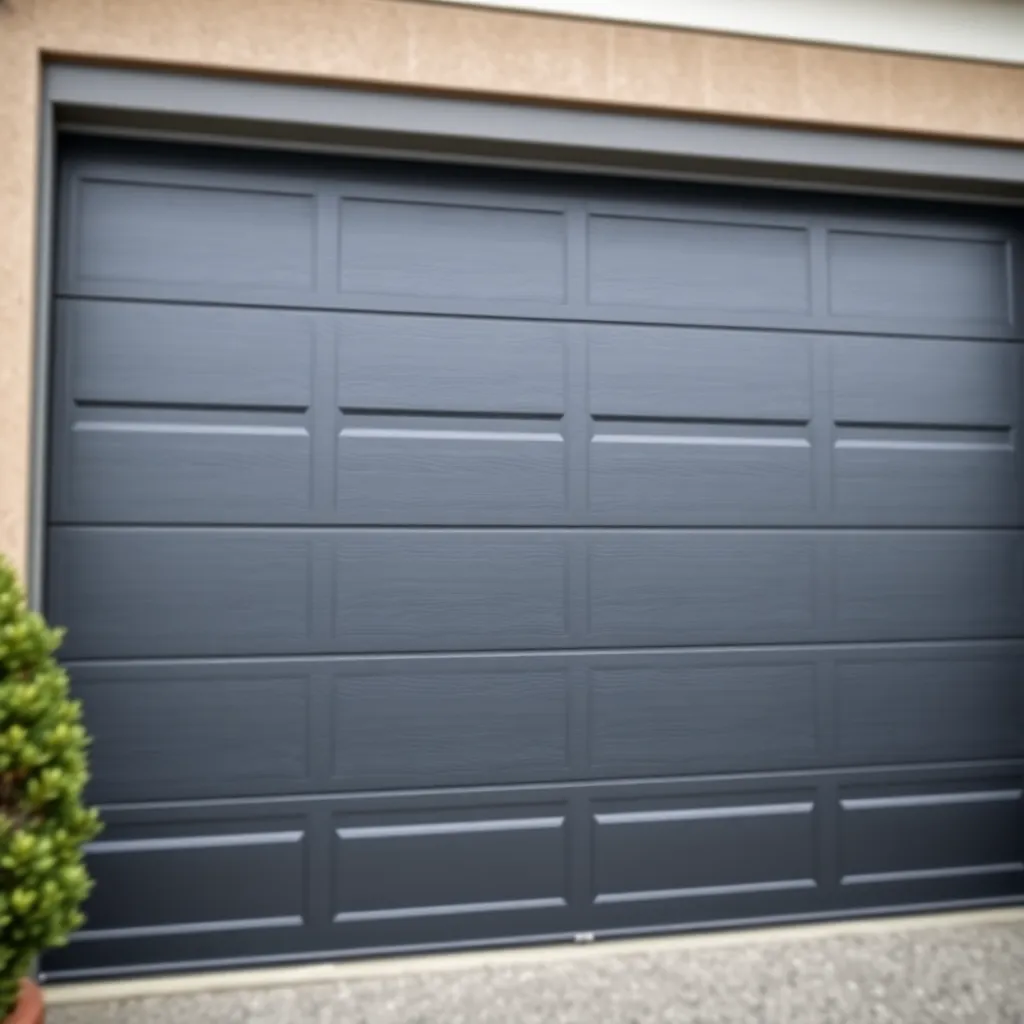

Panele do bram segmentowych cena 2026 i porównanie producentów

Parametry paneli Hormann, Tecsedo i Crawford w porównaniu

Trzy systemy panelowe dominują na polskim rynku bram przemysłowych: Tecsedo (dawniej Tormax Polska), Hörmann i Crawford. Każdy producent stosuje własny profil przetłoczenia i system łączeń międzysegmentowych, co oznacza, że panele jednego systemu nie pasują fizycznie do bramy innego producenta.

• Parametry paneli Hormann, Tecsedo i Crawford w porównaniu
• Dobór panelu do producenta bramy i typu przetłoczenia
• Montaż panelu segmentowego krok po kroku i najczęstsze błędy
• Kiedy wymienić panel bramy segmentowej diagnostyka uszkodzeń
• Normy i klasyfikacja bram przemysłowych

Grubość rdzenia stalowego w panelach przemysłowych waha się od 0,5 mm do 0,75 mm. Cieńsza blacha (0,5 mm) stosowana jest w bramach o powierzchni do 15 m², gdzie obciążenia wiatrem i cykle pracy są umiarkowane. Grubość 0,6-0,7 mm to standard dla bram hal magazynowych o powierzchni 15-30 m². Blacha 0,75 mm pojawia się w bramach o dużych gabarytach, narażonych na silne parcie wiatru zgodnie z PN-EN 13241-1.

Rdzeń poliuretanowy (PUR) o gęstości 40-48 kg/m³ zapewnia izolacyjność termiczną na poziomie U = 0,9-1,2 W/m²K dla paneli o grubości 42 mm. Pianka poliuretanowa wypełnia segment w procesie ciągłego wtrysku, dzięki czemu nie pozostają puste przestrzenie sprzyjające kondensacji pary wodnej.

Wymiary modularne paneli (szerokość 500-1000 mm, wysokość 500-610 mm) wynikają z konieczności zachowania sztywności segmentu przy zachowaniu rozsądnej masy. Jeden metr kwadratowy panelu waży od 11 kg (wersja aluminiowa przeszklona) do 18 kg (stalowa z grubą pianką). Masa ta przekłada się bezpośrednio na dobór sprężyn skrętnych.

Kolor i odporność powłoki lakierniczej

Standardowa powłoka poliestrowa (25 µm) chroni blachę przez 10-15 lat w warunkach miejskich. W środowiskach agresywnych chemicznie (nad morzem, w pobliżu zakładów chemicznych) stosuje się powłoki PVDF (35 µm) lub systemy duplex (cynk + lakier). Paleta kolorów obejmuje pełny zakres RAL, przy czym kolory niestandardowe (złoty, srebrny metalik, drewnopodobne) wydłużają termin realizacji o 2-4 tygodnie.

Dobór panelu do producenta bramy i typu przetłoczenia

Rozpoznanie producenta bramy przed zakupem panelu to absolutna podstawa. Źródłem informacji jest tabliczka znamionowa umieszczona na wewnętrznej stronie prowadnicy, numer seryjny wytłoczony na zawiasie lub charakterystyczny kształt przetłoczenia zewnętrznego.

Przetłoczenie to wklęsły lub wypukły wzór na powierzchni panelu, nadający mu sztywność. Wyróżniamy cztery typy: mikroprofilowanie (drobne linie co 10 mm), profilowanie średnie (linie co 50 mm), stucco (nieregularna faktura przypominająca tynk) oraz panele gładkie (bez przetłoczeń, spotykane rzadko w bramach przemysłowych). Każdy producent stosuje własny układ przetłoczeń, dlatego zamiana na „podobny" panel grozi luzami na styku segmentów.

Konsekwencje montażu zamiennika innego producenta są poważne. Po pierwsze, utrata gwarancji na całą bramę. Po drugie, powstają mostki termiczne na styku paneli o różnym profilu, skutkujące kondensacją pary wodnej wewnątrz segmentu. Po trzecie, zmienia się rozkład sił działających na sprężyny skrętne, co przyspiesza ich zużycie o 20-30%.

Lista marek bram i ich systemów panelowych

• Hörmann (systemy ALR, APU, APR z certyfikatem RC2)
• Tecsedo (serie EcoTherm i ProTherm)
• Crawford (linie OHG i OHGP)
• Wiśniowski (seria MakroPro i MakroTherm)
• Novoferm (serie Thermus i Promus)
• Assa Abloy (systemy Albany i Megadoor)

Weryfikacja kompatybilności wymaga pomiaru wysokości panelu z dokładnością do 1 mm oraz porównania kształtu zaczepu zawiasu bocznego. Rozstaw otworów montażowych różni się nawet o 3 mm między producentami, a wymuszanie montażu panelu z „innego systemu" prowadzi do pęknięć zawiasów w ciągu kilku miesięcy eksploatacji.

Montaż panelu segmentowego krok po kroku i najczęstsze błędy

Wymiana panelu wymaga zabezpieczenia bramy przed samoczynnym ruchem. Sprężyny skrętne magazynują energię potencjalną odpowiadającą 200-800 kg obciążenia, dlatego każda czynność przy sprężynie bez blokady mechanicznej grozi poważnym wypadkiem.

Krok pierwszy: odłączenie napędu elektrycznego od zasilania i zabezpieczenie wyłącznika głównego przed przypadkowym włączeniem. Krok drugi: opuszczenie bramy do pozycji zamkniętej i zablokowanie wału sprężynowego metalowym klinem. Dopiero wtedy można odkręcić zawiasy łączące uszkodzony panel z sąsiednimi segmentami.

Wiercenie otworów montażowych

Wiercenie wyłącznie w miejscach wzmocnień wewnętrznych to zasada, której złamanie kończy się korozją w ciągu 12-18 miesięcy. Każdy panel ma wzmocnienia w kształcie litery U biegnące wzdłuż krawędzi bocznych. Otwór wywiercony poza strefą wzmocnienia narusza powłokę cynkową i odsłania stal przed wilgocią.

Stosowanie wkrętarki udarowej bez wcześniejszego nawiercenia otworu prowadzi do zdzierania powłoki lakierniczej wokół łba wkręta. Lakier chroni stal, więc każde zadrapanie to punkt startowy korozji. Bezwzględne użycie wiertła o średnicy 4,2 mm przed wkręceniem blachowkrętu 6,3 mm to standard, nie opcja.

Długość wkrętów dobiera się do grubości łączonych blach. Wkręt 4,8 × 19 mm sprawdza się przy łączniu dwóch blach po 0,7 mm. Zbyt długi wkręt (25 mm) przebija wewnętrzną blachę i uszkadza rdzeń piankowy, tworząc mostek termiczny. Zbyt krótki (13 mm) nie zapewnia nośności połączenia i wyrwie się pod obciążeniem.

Kolejność demontażu i montażu

Demontaż rozpoczyna się od górnego zawiasu uszkodzonego panelu, potem dolnego. Nowy panel wsuwa się od dołu bramy, najpierw mocując go do segmentu poniżej, potem do segmentu powyżej. Każdy zawias wymaga wstępnego dokręcenia ręcznego, a dopiero potem kluczem dynamometrycznym momentem 18-22 Nm.

Praca w pojedynkę przy bramie powyżej 4 m wysokości to błąd organizacyjny, nie techniczny. Ciężar panelu (40-80 kg) na wysokości wymaga asekuracji drugiej osoby, niezależnie od doświadczenia montera.

Kiedy wymienić panel bramy segmentowej diagnostyka uszkodzeń

Pęknięcie przetłoczenia to najczęstsza przyczyna wymiany panelu. Powstaje w wyniku uderzenia pojazdem (wózek widłowy, samochód dostawczy) lub na skutek zmęczenia materiału po 50-80 tysiącach cykli pracy. Pęknięcie biegnące przez całą szerokość panelu kwalifikuje segment do natychmiastowej wymiany.

Wgniecenie powierzchni o głębokości powyżej 5 mm zaburza pracę rolek prowadzących. Rolka zamiast toczyć się po płaskiej powierzchni, zaczyna „skakać" na krawędzi wgniecenia, generując hałas i przyspieszone zużycie łożysk. Wgniecenie mniejsze niż 3 mm można zaakceptować, o ile nie narusza geometrii przetłoczenia.

Korozja i rozwarstwienie pianki

Rdza przelotowa (otwory w blasze widoczne gołym okiem) dyskwalifikuje panel. Nawet pojedynczy otwór 2 mm wprowadza wodę do rdzenia piankowego, która rozprzestrzenia się kapilarnie na odległość 30-50 cm. Rozwarstwienie pianki objawia się wybrzuszeniem wewnętrznej powierzchni panelu i spadkiem izolacyjności termicznej o 30-40%.

Uszkodzenie zamka panelu (zamek centralny lub rygiel boczny) to przypadek, w którym wymiana panelu jest konieczna. Naprawa zamka w panelu stalowym wymaga demontażu i spawania, co osłabia strukturę segmentu bardziej niż sama usterka.

Naprawy dopuszczalne

Wymiana uszczelek międzysegmentowych, ponowne lakierowanie miejsc zadrapań i wymiana zawiasów to operacje, które przedłużają żywotność panelu o 3-5 lat. Uszczelka EPDM kosztuje 15-40 PLN za metr bieżący, a jej rola w izolacyjności termicznej jest nie do przecenienia. Uszczelka twarda i spękana przepuszcza wodę oraz zimne powietrze, podnosząc rachunki za ogrzewanie hali nawet o 8%.

Dostępność magazynowa i czas realizacji

Standardowe kolory RAL 9010, 9002, 7016, 7035 są dostępne z magazynu w ciągu 3-5 dni roboczych. Kolory niestandardowe wymagają lakierowania na indywidualne zamówienie, co wydłuża termin do 3-4 tygodni. Docięcie panelu na wymiar niestandardowy (szerokość 850 mm zamiast 1000 mm) to dodatkowy tydzień i narzut 15% za usługę.

Zamawiając panele, podaj numer seryjny bramy lub karty technicznej producenta. Sam opis koloru („szary") nie wystarczy. Każdy producent stosuje własną numerację odcieni, nawet jeśli nazwa brzmi identycznie.

Zamówienie dla firmy

Numer artykułu, wymiary modularne (szerokość × wysokość w mm), kolor RAL i ilość sztuk to cztery pola, które musi zawierać każde zamówienie. Przy zamówieniach hurtowych (powyżej 20 paneli) dostępne są rabaty progresywne 8-18%, a termin dostawy często skraca się o połowę dzięki priorytetowej produkcji.

Normy i klasyfikacja bram przemysłowych

PN-EN 13241-1 to europejska norma określająca wymagania bezpieczeństwa dla bram przemysłowych, handlowych i garażowych. Definiuje klasy odporności na obciążenie wiatrem (od 0 do 5), wodoszczelność, przenikanie powietrza oraz izolacyjność termiczną. Brama segmentowa z panelami stalowymi o grubości 42 mm i rdzeniu PUR spełnia klasę 2 odporności wiatrowej, co wystarcza dla większości lokalizacji w Polsce.

Klasyfikacja antywłamaniowa RC2 (Resistance Class 2) oznacza, że brama opiera się próbie włamania przy użyciu prostych narzędzi (śrubokręt, szczypce, klin) przez co najmniej 3 minuty. Systemy Hörmann ALR i Crawford OHG z panelami wzmocnionymi osiągają tę klasę bez dodatkowych modyfikacji.

Ile kosztuje komplet paneli do typowej bramy?

Dla bramy o wymiarach 4 m × 4,5 m (18 m² powierzchni) przy panelach o wysokości 610 mm potrzeba ośmiu segmentów w jednym rzędzie lub dwóch rzędów po cztery panele w konfiguracji wielorzędowej. Koszt materiału waha się od 6300 PLN (Tecsedo) do 8640 PLN (Crawford). Cena robocizny montażu wnosi 1200-2200 PLN w zależności od regionu i stopnia skomplikowania prac.

Panele do bram segmentowych w przedziale cenowym 280-500 PLN/m² to realistyczna oferta rynkowa na 2025 rok. Różnice wynikają z grubości blachy, gęstości pianki, powłoki lakierniczej oraz renomy producenta. Najtańsze panele (poniżej 250 PLN/m²) zwykle oznaczają blachę 0,4 mm i piankę o gęstości 30 kg/m³, co w bramie przemysłowej nie ma racji bytu.

Kiedy nie stosować paneli segmentowych?

W bramach o powierzchni powyżej 60 m² (np. hangary lotnicze) lepiej sprawdzają się bramy podnoszone harmonijkowe lub rolety z panelami aluminiowymi. Sztywność panelu stalowego ogranicza jego szerokość do maksymalnie 1000 mm, a powyżej tej granicy segment ugina się pod własnym ciężarem nawet przy wsparciu rolek prowadzących.

W środowiskach z agresywnymi oparami chemicznymi (akumulatorownie, lakiernie, myjnie przemysłowe) stal ocynkowana ulega korozji szybciej niż aluminium. Panel aluminiowy z rdzeniem PUR jest droższy o 40-60%, ale żywotność w agresywnym środowisku rośnie z 10 do 25 lat.

Źródła danych i norm

Parametry techniczne paneli oraz klasyfikacja bram opierają się na normie PN-EN 13241-1:2016 oraz kartach technicznych producentów dostępnych na stronach: hoermann.com, tecsedo.com, crawforddoor.com, wisniowski.pl, novoferm.com, assaabloy.com. Ceny orientacyjne pochodzą z analizy ofert dystrybutorów krajowych w drugim kwartale 2025 roku i mają charakter informacyjny.
