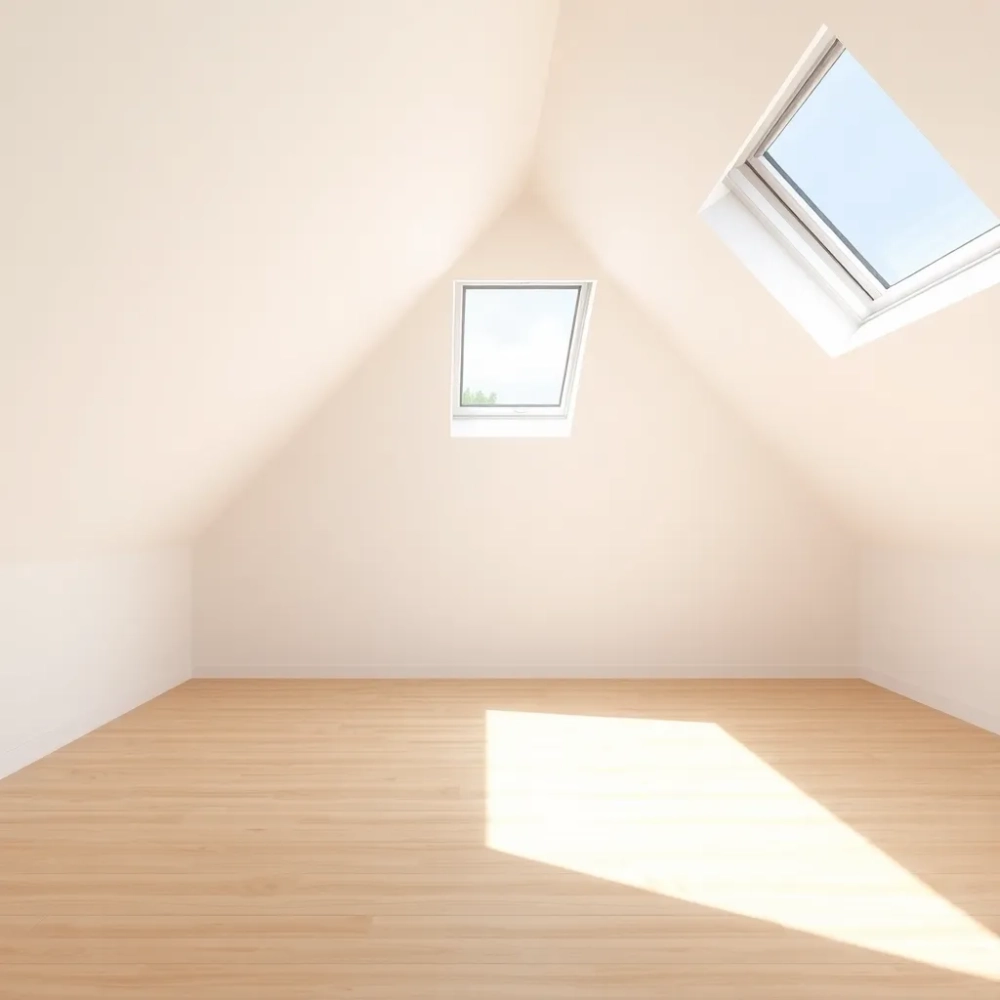

Okna dachowe wymiary: kompletna tabela i zasady doboru

Wybór okna dachowego to decyzja, która zostaje z domem na dekady, a pomyłka w wymiarach potrafi kosztować równowartość niewielkiego remontu. Zmiana otworu po położeniu dachówki oznacza rozbiórkę, nowe łaty, ponowne mocowanie kontrłat i folii, a w skrajnych przypadkach wymianę fragmentu więźby. Właśnie dlatego producenci od lat trzymają się wąskiego zestawu rozmiarów, a cała branża oznacza je literowo-cyfrowymi kodami jak linie lotnicze oznaczają klasy podróży. Poniżej znajdziesz pełne zestawienie wymiarów okien dachowych trzech głównych graczy obecnych na polskim rynku, regułę doboru do kubatury pomieszczenia oraz listę błędów, które widuję przy kolejnych wycenach.

• Tabela wymiarów okien dachowych Velux, Fakro i RoofArt
• Jak dobrać rozmiar okna dachowego do pomieszczenia
• Najczęstsze błędy przy wyborze wymiarów okien dachowych

Tabela wymiarów okien dachowych Velux, Fakro i RoofArt

Najszerzej spotykane szerokości okien dachowych mieszczą się w przedziale od 55 do 134 cm, a wysokości od 78 do 160 cm. Każdy z trzech czołowych producentów pokrywa ten zakres własnym systemem oznaczeń, choć fizyczne gabaryty wielu modeli pokrywają się niemal co do milimetra. Różnica tkwi w nazewnictwie, ale i w detalu: grubości pakietu szybowego, rodzaju kołnierza montażowego oraz dopuszczalnym kącie nachylenia połaci.

Jak rozszyfrować kod producenta

Velux stosuje schemat literowo-cyfrowy, w którym litera oznacza szerokość (C = 55 cm, F = 66 cm, M = 78 cm, P = 94 cm, S = 114 cm, U = 134 cm), a cyfra z literą końcową wysokość okna. MK04 to zatem okno o szerokości 78 cm i wysokości 98 cm. W przypadku Fakro kod jest prostszy i czysto numeryczny: liczba od 01 do 13 wskazuje konkretny rozmiar z katalogu, a różnicę między 55×98 a 78×140 odczytasz dopiero po otwarciu tabeli. RoofArt używa z kolei oznaczeń alfanumerycznych typu XCO M6A, gdzie litera po cyfrze odpowiada wysokości, a przedrostek XCO identyfikuje konkretną linię produktową.

Popularne rozmiary w polskich realizacjach

Z praktyki najczęściej zamawiane bywają modele 78×118 oraz 78×140, ponieważ 78 cm odpowiada typowemu rozstawowi krokwi w domach jednorodzinnych budowanych od lat 90. Wysokość 118 cm zapewnia wygodny widok na oś siedzącej osoby, a 140 cm dodatkowo doświetla głębię pokoju. Do łazienek na poddaszu chętnie wybiera się mniejsze okna 66×98, które mieszczą się między krokwiami bez konieczności wymianu. Przy antresolach i schodach otwartych sprawdzają się natomiast modele 114×140, bo dają pełen obraz stojącej postaci.

Rozmiary niestandardowe na zamówienie

Producenci dopuszczają wymiary na indywidualne zamówienie, ale czas oczekiwania rośnie z 2-3 tygodni do nawet 8-10, a cena potrafi wzrosnąć o 30-60% względem typoszeregu. Warto też pamiętać, że kołnierz montażowy dobiera się osobno i przy niestandardowej szerokości może okazać się droższy niż samo okno. Decyzję o rozmiarze niestandardowym podejmuje się wyłącznie wtedy, gdy architektura dachu na to nie pozwala, a wymian lub przesunięcie krokwi okazują się jeszcze droższe.

Jak dobrać rozmiar okna dachowego do pomieszczenia

Najprostsza reguła, którą stosuje się od dekad, mówi o proporcji 1:8. Na każdy metr kwadratowy podłogi powinno przypadać około 0,12 m² powierzchni oszklenia. Pokój o powierzchni 16 m² wymaga więc około 2 m² przeszklenia, co w praktyce oznacza dwa okna 78×118 albo jedno 114×140. Ta zasada wynika z fizyki budowli: zbyt mała powierzchnia szyb nie zapewnia wystarczającego strumienia światła dziennego, a zbyt duża generuje latem przegrzewanie, a zimą uciążliwe straty ciepła.

Szerokość a rozstaw krokwi

Typowy rozstaw krokwi w polskim budownictwie wynosi od 60 do 90 cm w osiach. Jeśli trafiasz w 80 cm, okno 78 cm wchodzi bez ingerencji w więźbę. Gdy rozstaw wynosi 65 cm, pozostaje wybór: węższe okno 55 cm albo cięcie krokwi i wstawienie wymianu, czyli poziomej belki przenoszącej obciążenie. Wymian to rozwiązanie konstrukcyjnie poprawne, ale wymaga projektu i obliczeń, dlatego przy remoncie rzadko się go stosuje.

Wysokość a kąt nachylenia dachu

Na dachu o kącie 30-45° okno o wysokości 118 cm zapewnia pole widzenia od około 90 cm nad podłogą. Przy mniejszym nachyleniu, na przykład 20°, ta sama wysokość daje widok niżej, bo światło pada bardziej z góry. Dlatego na dachach płaskich producenci oferują okna o zwiększonej wysokości albo specjalne kołnierze do niskich kątów. Odwrotna sytuacja dotyczy stromych dachów 50-60°: tam okno 78 cm wysokości w zupełności wystarcza, bo światło wpada pod dużym kątem.

Wpływ na bilans cieplny

Każdy metr kwadratowy oszklenia to dodatkowe 5-7 W/m²K w stosunku do ściany z ociepleniem 20 cm wełny. W domu pasywnym, gdzie współczynnik U dla całej przegrody nie powinien przekraczać 0,15 W/m²K, zwykły pakiet dwuszybowy o U=1,1 W/m²K staje się wąskim gardłem. Stąd wniosek: im większe okno, tym wyższa klasa szyby (potrójny pakiet, U=0,7 W/m²K albo lepiej), bo inaczej rachunki za ogrzewanie rosną szybciej niż komfort świetlny.

Sprawdź tabelę przed wyjazdem do hurtowni

• Pomiar rozstawu krokwi w świetle (bez desek)
• Obliczenie powierzchni podłogi pokoju
• Sprawdzenie kąta nachylenia połaci w projekcie
• Wybór dwóch-trzech modeli z tabeli powyżej
• Weryfikacja dostępności kołnierza i akcesoriów

Najczęstsze błędy przy wyborze wymiarów okien dachowych

Najczęstszy błąd to kierowanie się wyłącznie szerokością. Inwestorzy mierzą rozstaw krokwi, wybierają okno 78 cm i myślą, że sprawa zamknięta. Tymczasem wysokość okna wpływa na ilość światła, widok, a przede wszystkim na kąt padania promieni w sezonie grzewczym. Zimą niskie słońce pod kątem 15-20° doświetla wnętrze przez wysokie okno nawet trzykrotnie lepiej niż przez niskie o tej samej szerokości.

Ignorowanie oznaczeń przy zakupie akcesoriów

Rolety, markizy, sterowanie elektryczne: każdy producent numeruje akcesoria pod swoje oznaczenia rozmiarowe. Roleta pasująca do Velux MK04 nie pasuje do Fakro 06, choć fizyczne wymiary okien są identyczne. Pomylenie oznaczenia oznacza zwrot towaru albo koszt doróbki na wymiar, co potrafi podwoić cenę osprzętu. Rozwiązanie proste: kod rozmiaru trzeba przepisać z tabliczki znamionowej skrzydła, a nie z katalogu sprzed lat.

Pomijanie wpływu na wentylację i nasłonecznienie latem

Duże okno od strony południowej latem zamienia pokój w szklarnię, bo przez nie wchodzi nawet 600 W/m² energii słonecznej. Bez rolety zewnętrznej albo markizy temperatura pod skosem potrafi przekroczyć 40°C w słoneczny dzień. Analogicznie okno od północy zimą traci najwięcej ciepła, bo różnica temperatur sięga 30°C. Warto więc dobierać rozmiar nie tylko do kubatury, ale i do ekspozycji połaci.

Dobieranie okna zbyt nisko nad podłogą

Norma budowlana nie narzuca wysokości parapetu w oknie dachowym, ale dolna krawędź poniżej 80 cm nad podłogą sprawia, że osoba dorosła widzi głównie niebo, a nie krajobraz. Wyjątkiem są pomieszczenia ze skosami, gdzie dolna krawędź celowo schodzi niżej, by doświetlić przestrzeń roboczą. W pokojach dziecięcych dolna krawędź powinna kończyć się powyżej 110 cm ze względu na bezpieczeństwo.

Brak marginesu na warstwę docieplenia

Przy montażu w połaci ocieplonej między krokwiami okno obsadza się w warstwie wełny, co wymaga pozostawienia 2-3 cm luzu z każdej strony. Jeśli wymiar otworu wycięto ciasno, kołnierz termoizolacyjny nie ma miejsca i tworzy się mostek termiczny. W efekcie w narożnikach okna pojawia się rosa, a w skrajnych przypadkach zagrzybienie. Margines 2-3 cm wokół ościeżnicy to nie strata, tylko konieczność fizyczna.

Jeśli rozstaw krokwi nie pasuje do żadnego rozmiaru standardowego, skonsultuj się z konstruktorem w sprawie wymianu. Samodzielne wycinanie krokwi bez obliczeń grozi ugięciem więźby albo utratą gwarancji na dach. Warto też pamiętać, że w budynkach z gotową warstwą docieplenia warto wybrać system okien z kołnierzem BDX albo odpowiednikiem: kosztuje więcej, ale eliminuje mostki termiczne w obrębie ościeżnicy, które są najczęstszą przyczyną roszenia szyb.

Źródła danych wymiarowych: oficjalne katalogi techniczne producentów Velux, Fakro oraz RoofArt, dostępne w wersji papierowej w punktach dealerskich oraz w plikach PDF na ich stronach internetowych. Zasada doboru 1:8 zgodna z wytycznymi normy PN-EN ISO 17074 oraz zaleceniami producentów dotyczącymi minimalnego nasłonecznienia pomieszczeń mieszkalnych. Parametry cieplne okien potwierdzone deklaracjami właściwości użytkowych (DoP) zgodnie z rozporządzeniem CPR 305/2011.
