Odbiór elewacji: z jakiej odległości? Norma 2 m

Jeśli stoisz przed odbiorem elewacji nowego domu lub remontowanego budynku, wiesz, jak ważne jest, by wszystko było na tip-top, zanim ruszą kolejne etapy prac. Szczególnie zależy ci na precyzyjnych zasadach, które określają, z jakiej odległości oceniać powierzchnię wizualnie i jak mierzyć jej płaskość. W tym artykule omówimy bliskość inspekcji do jednego metra, pomiar odchyleń za pomocą łaty kontrolnej o długości dwóch metrów oraz kluczowe elementy odbioru podłoża przed ociepleniem, takie jak czystość, suchość i nośność. Te normy nie tylko zapewnią trwałość elewacji, ale też oszczędzą ci nerwów i kosztów w przyszłości.

• Wizualna ocena elewacji do 1 m
• Pomiar płaskości elewacji łata 2 m
• Odbiór podłoża elewacji przed ociepleniem
• Czystość i suchość podłoża elewacji
• Nośność podłoża elewacji próbą przyczepności
• Protokół odbioru podłoża elewacji
• Zgodność podłoża elewacji z projektem
• Pytania i odpowiedzi: Odbiór elewacji z jakiej odległości

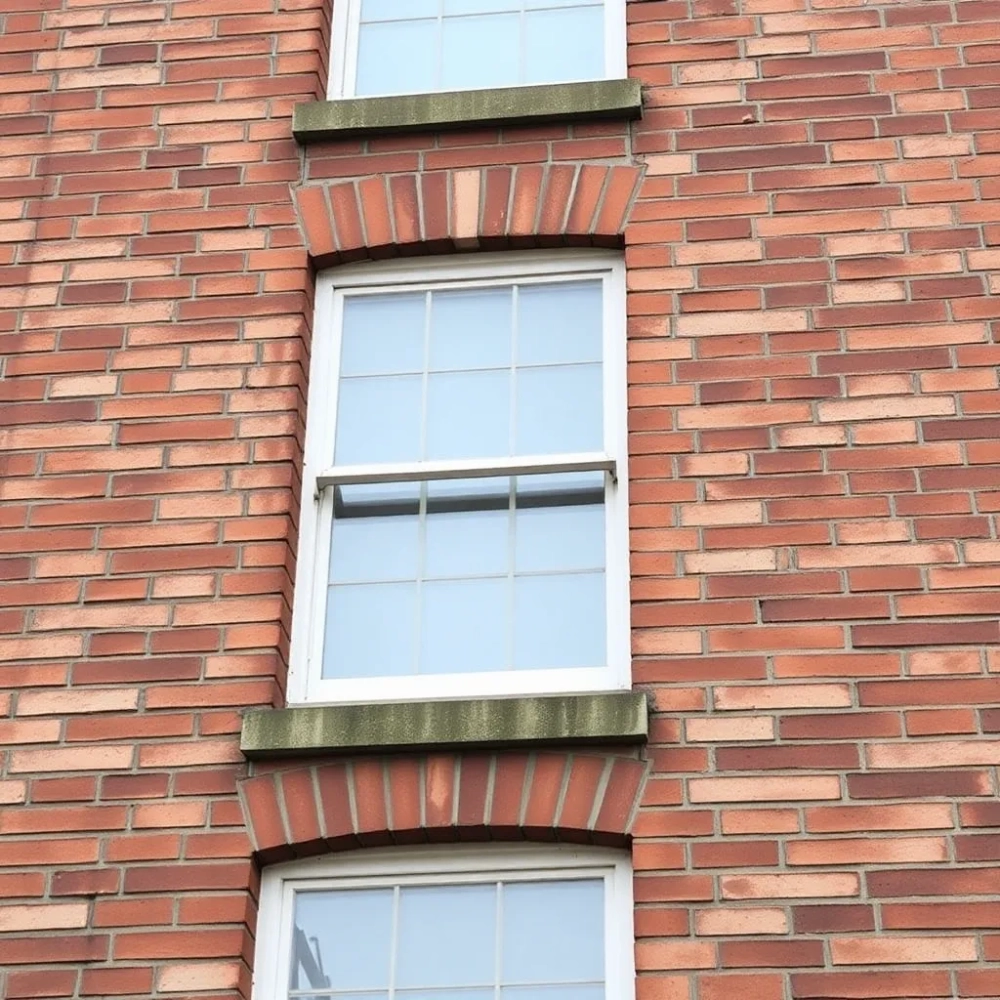

Wizualna ocena elewacji do 1 m

Wizualna ocena elewacji wymaga podejścia z bliska, zazwyczaj z odległości nie przekraczającej jednego metra. Należy dokładnie przyjrzeć się powierzchni, by wychwycić wszelkie nierówności, pęknięcia czy zabrudzenia, które mogą wpłynąć na przyczepność kolejnych warstw. Podłoże powinno być jednolite, bez luźnych cząstek czy resztek zaprawy, co zapobiega odspajaniu się tynków zewnętrznych. W trakcie inspekcji zwróć uwagę na krawędzie wokół otworów okiennych i drzwiowych, gdzie często gromadzą się niedoskonałości. Taka kontrola pozwala na wczesne wykrycie problemów, zanim elewacja zostanie pokryta termoizolacją.

Podczas wizualnej oceny powierzchni elewacji stosuj światło naturalne lub sztuczne pod różnymi kątami, by cienie uwypukliły ewentualne ubytki. Powierzchnia powinna być sucha i czysta, bez śladów wykwitów solnych czy tłustych plam, które osłabiają adhezję. W przypadku starszych budynków sprawdź stan istniejących tynków, czy nie odspajają się od podłoża. Należy dokumentować wszelkie odchylenia zdjęciami, co ułatwi późniejszą dyskusję z wykonawcą. Ta metoda oceny jest podstawą dla dalszych pomiarów technicznych.

Bliska odległość do jednego metra umożliwia identyfikację mikropęknięć, które z daleka pozostają niezauważone. Powinny one być wypełnione odpowiednią masą naprawczą przed kontynuacją robót. W elewacjach z płyt termoizolacyjnych zwróć uwagę na szczelność połączeń między płytami. Brak takich szczelin zapobiega mostkom termicznym i wilgoci. Wizualna kontrola z tej odległości to nie fanaberia, lecz norma gwarantująca jakość wykonania.

Zobacz także: Odbiór elewacji: normy i warunki techniczne

Kryteria akceptacji wizualnej

• Brak widocznych pęknięć szerszych niż 0,5 mm.
• Powierzchnia gładka, bez wybrzuszeń powyżej 2 mm.
• Jednolity kolor i brak plam.
• Całkowita czystość od pyłu i luźnych cząstek.

Te kryteria należy zweryfikować na całej wysokości elewacji, od cokołu po gzymsy. W miejscach trudno dostępnych użyj drabiny lub podnośnika. Taka systematyczność minimalizuje ryzyko awarii w przyszłości.

Pomiar płaskości elewacji łata 2 m

Pomiar płaskości elewacji przeprowadza się za pomocą łaty kontrolnej o długości dwóch metrów, co jest standardem w normach budowlanych. Łatę przykłada się prostopadle do powierzchni w kilku kierunkach, mierząc maksymalne odchylenie za pomocą szczelinomierza. Dopuszczalne odchylenia nie powinny przekraczać 3 mm na odcinku dwóch metrów dla podłoży pod tynki zewnętrzne. W przypadku ociepleń z płyt termoizolacyjnych norma ta zapewnia równomierne rozłożenie kleju. Należy powtarzać pomiar co najmniej co dwa metry wysokości i szerokości elewacji.

Przed pomiarem upewnij się, że łata jest idealnie prostą aluminiową lub drewnianą listwą kalibrowaną. W miejscach o nieregularnej geometrii, jak narożniki czy wokół okien, stosuj krótsze odcinki, ale z zachowaniem proporcji. Odchylenia powyżej normy wymagają wyrównania szpachlą lub frezowaniem. Ta procedura pozwala na obiektywną ocenę płaskości, niezależną od subiektywnego oka inspektora. Dokumentuj wyniki w tabeli z zaznaczeniem krytycznych stref.

Zobacz także: Płyty PIR na Elewacje - Jaka Grubość w 2025? Kompleksowy Poradnik

Tabela powyżej podsumowuje kluczowe normy dla różnych warstw elewacji. W praktyce odchylenia kumulują się, prowadząc do nierównomiernego schnięcia tynków. Dlatego pomiar łata 2 m to podstawa odbioru.

Wykonując pomiar, zaczynaj od dolnych partii elewacji i idź w górę, notując trendy odchyleń. W budynkach wysokich stosuj podnośniki, by zapewnić bezpieczeństwo. Jeśli odchylenia przekraczają limity w więcej niż 10% powierzchni, wstrzymaj prace do korekty. Ta dyscyplina gwarantuje trwałość całej konstrukcji.

Odbiór podłoża elewacji przed ociepleniem

Odbiór podłoża elewacji przed ociepleniem to etap, którego nie wolno pominąć, bo decyduje o przyczepności termoizolacji. Należy sprawdzić zgodność z opisem technicznym projektu, opartym na instrukcjach systemodawcy. Podłoże musi być stabilne, bez rys i pęknięć, gotowe do klejenia płyt. W starszych budynkach usuń luźne tynki i oczyść powierzchnię mechanicznie. Formalny odbiór protokołem z wpisem do dziennika budowy potwierdza gotowość.

Przed rozpoczęciem robót ociepleniowych porównaj stan ścian z założeniami projektowymi. Zwróć uwagę na wilgotność i nośność, które testuje się próbami. Najczęstszym błędem jest nieuwzględnienie zmywania podłoża po oczyszczeniu, co pozostawia resztki osłabiające adhezję. Inspektor powinien ocenić wizualnie z bliska i pomiarowo płaskość. Taki odbiór zapobiega odspajaniu warstw w przyszłości.

W trakcie odbioru podłoża elewacji stosuj kompleksową kontrolę: od cokołu po dach. W miejscach styku z gruntem sprawdź izolację przeciwwilgociową. Podłoże powinno być suche na całej grubości, co weryfikuje się wilgotnościomierzem. Brak tych kroków prowadzi do kosztownych poprawek. Dlatego warto angażować niezależnego eksperta.

Szczegółowa inspekcja podłoża zapewnia bezpieczeństwo użytkowania budynku. Kluczowe elementy to czystość, suchość i nośność. Bez nich prace ociepleniowe nie mogą ruszać. Protokół odbioru stanowi podstawę odpowiedzialności stron.

Czystość i suchość podłoża elewacji

Czystość podłoża elewacji oznacza brak pyłu, tłuszczy czy resztek organicznych, które blokują przyczepność klejów. Należy je oczyścić mechanicznie szczotkami drucianymi lub myjką ciśnieniową, a potem odkurzyć przemysłowo. W przypadku wykwitów solnych zastosuj preparaty neutralizujące. Suchość to wilgotność poniżej 4% dla murów ceglastych, mierzoną w kilku punktach. Te warunki są obligatoryjne przed klejeniem płyt termoizolacyjnych.

Po oczyszczeniu podłoża elewacji sprawdź je wizualnie z odległości do jednego metra, szukając śladów zanieczyszczeń. W budynkach eksploatowanych dodatkowo zmyj powierzchnię wodą z detergentem i pozostaw do wyschnięcia. Brak suchości powoduje pęcherze pod tynkiem zewnętrznym. Dokumentuj proces zdjęciami przed i po. Ta dbałość minimalizuje ryzyko awarii.

Suchość podłoża weryfikuj wilgotnościomierzem penetrującym, wykonując co najmniej 10 pomiarów na 100 m². Wartości powyżej normy wymagają wentylacji lub podgrzania. Czystość wpływa na siatkę zbrojącą i łączniki mechaniczne. Dlatego ten etap odbioru jest krytyczny.

• Oczyszczenie mechaniczne lub chemiczne.
• Odkurzenie lub zmywanie pod ciśnieniem.
• Pomiar wilgotności ≤ 4% CM.
• Wizualna kontrola czystości.

Nośność podłoża elewacji próbą przyczepności

Nośność podłoża elewacji testuje się próbą przyczepności, gdy istnieją wątpliwości co do jego stanu. Wykonaj 10 próbek z płytami termoizolacyjnymi o wymiarach 10 x 10 x 10 cm, przyklejonymi zgodnie z technologią. Po 28 dniach dojrzewania oderwij je siłą, mierząc naprężenie w MPa. Minimalna wartość to 0,08 MPa dla murów. Wyniki powyżej normy potwierdzają gotowość do pełnych robót.

Próbę przyczepności przeprowadzaj w reprezentatywnych miejscach: narożniki, strefy pod oknami i dolne partie. Użyj kleju systemowego i siatki zbrojącej w próbkach. W przypadku odspajania poniżej normy wzmocnij podłoże gruntem sczepnym. Ta metoda daje obiektywne dane o adhezji. Należy protokołować wyniki z obliczeniami.

W starszych budynkach nośność podłoża często spada przez karbonatyzację zaprawy. Dlatego próba przyczepności jest zalecana rutynowo. Odchylenia w wynikach wskazują na konieczność lokalnych napraw. Ta procedura chroni przed kosztownymi awariami elewacji.

Interpretacja wyników próby

Tabela ilustruje minimalne wymagania. Średnia z 10 prób musi spełniać normę.

Protokół odbioru podłoża elewacji

Protokół odbioru podłoża elewacji to dokument formalizujący akceptację etapu. Powinien zawierać opis stanu powierzchni, wyniki pomiarów płaskości łata 2 m i próby przyczepności. Podpisy inwestora, wykonawcy i inspektora potwierdzają zgodność z projektem. Wpis do dziennika budowy jest obowiązkowy. Brak protokołu uniemożliwia płatność i gwarancję.

W protokole szczegółowo opisz metody oceny: wizualną do 1 m i pomiarową. Dołącz zdjęcia, tabele wyników i zalecenia. W razie usterek wskaż terminy naprawy. Ten dokument chroni interesy wszystkich stron. Dlatego sporządzaj go rzetelnie.

Protokół odbioru podłoża elewacji powinien być sporządzony na formularzu z checklistą. Obejmuje czystość, suchość, nośność i płaskość. Kopie trafiają do akt budowy. To podstawa odpowiedzialności prawnej.

• Opis stanu podłoża.
• Wyniki testów i pomiarów.
• Podpisy stron.
• Data i miejsce.

Taki protokół zapewnia transparentność procesu.

Zgodność podłoża elewacji z projektem

Zgodność podłoża elewacji z projektem weryfikuj poprzez porównanie rzeczywistego stanu z opisem technicznym. Projekt określa wymagania dla materiałów, grubości warstw i metod wykonania. Należy sprawdzić, czy podłoże spełnia parametry nośności i płaskości z dokumentacji. Odchylenia koryguj przed ociepleniem. Ta zgodność gwarantuje trwałość systemu.

W projekcie znajdziesz instrukcje systemodawcy co do przygotowania powierzchni. Porównaj grubość istniejących tynków z założeniami. W miejscach newralgicznych, jak obrzeża drzwi i okien, dopilnuj detali. Brak zgodności prowadzi do sporów. Dlatego kontroluj na każdym etapie.

Podczas odbioru podłoża elewacji użyj rysunków i specyfikacji. Zweryfikuj wysokość cokołu i nachylenia. W razie rozbieżności skonsultuj z projektantem. Zgodność z projektem to klucz do sukcesu elewacji. Więcej szczegółów na temat w sekcji "Odbiór".

Podłoże powinno umożliwiać prawidłowe ułożenie siatek zbrojących i łączników. Sprawdź geometrię otworów okiennych. Te elementy decydują o szczelności. Zgodność minimalizuje mostki termiczne.

Pytania i odpowiedzi: Odbiór elewacji z jakiej odległości

• Z jakiej odległości przeprowadza się wizualną ocenę elewacji?

  Wizualna kontrola elewacji wymaga inspekcji z bliskiej odległości do 1 m, aby wykryć defekty powierzchniowe, takie jak pęknięcia czy nierówności. Ogólna ocena wizualna z większej odległości (np. 5-10 m) pozwala ocenić proporcje i estetykę całej fasady.

• Jaka jest długość łaty kontrolnej do pomiaru odchyleń płaskości elewacji?

  Standardowa długość łaty kontrolnej wynosi 2 m. Służy ona do pomiaru odchyleń płaskości powierzchni elewacji zgodnie z normami technicznymi ITB i wytycznymi projektowymi.

• Jakie odchylenia płaskości są dopuszczalne przy odbiorze elewacji?

  Dopuszczalne odchylenia płaskości elewacji nie powinny przekraczać 5 mm na odcinku 2 m długości łaty kontrolnej. Weryfikacja ta jest kluczowa dla zapewnienia trwałości i estetyki elewacji.

• Co musi być sprawdzone przed formalnym odbiorem elewacji?

  Przed odbiorem elewacji należy potwierdzić czystość, suchość i nośność podłoża, zgodność z projektem oraz wynik próby przyczepności (np. 10 próbek 10x10x10 cm). Wszystko dokumentuje protokół z wpisem do dziennika budowy.
